Tipo de producto	Altavoz 2.1 (satélites + subwoofer)
Marca	AVerMedia
Modelo	Ballista Trinity GS315
Alimentación	Red (toma AC-IN)
Conectividad	Entrada de línea (Line IN), entrada auxiliar (AUX), entrada de micrófono (MIC), salida de auriculares (PHONES), salida de micrófono (MIC OUT), entrada de audio izquierda/derecha (L/R), salida de altavoz izquierda/derecha (L/R OUT), salida de subwoofer (SUB OUT)
Controles	Botón de encendido/apagado, selector de fuente, perillas de volumen/agudos/graves, botón de modo Assassin
Modo especial	Modo Assassin: efectos de sonido mejorados, agudos nítidos y graves profundos incluso a bajo volumen
Contenido de la caja	2 satélites, subwoofer, unidad de control, cable RCA a jack de 3,5 mm, cable de 3,5 mm, patas de goma, documentación
Colocación	La unidad de control se puede colocar horizontalmente con las patas de goma suministradas (pegarlas en las esquinas del panel derecho)
Precauciones	Bajar el volumen y apagar todos los dispositivos antes de cualquier conexión para evitar dañar los altavoces

Preguntas frecuentes - Ballista Trinity GS315 AVERMEDIA

¿Cómo conectar mis altavoces a un ordenador?

Conecte los satélites y el subwoofer a la unidad de control. Conecte la salida de audio del ordenador a la entrada Line IN o AUX de la unidad. Enchufe la unidad a la red y enciéndala con el botón de encendido/apagado.

¿Cómo conectar una consola de juegos?

Conecte los satélites y el subwoofer a la unidad de control. Conecte la salida de audio de la consola a la entrada AUX o Line IN. Enchufe la unidad a la red y enciéndala.

¿Cómo usar el modo Assassin?

Presione el botón ASSASSIN de la unidad de control para activar este modo. Ofrece una amplia gama de efectos de sonido, agudos nítidos y graves profundos, incluso a bajo volumen.

¿Cómo ajustar el volumen, los agudos y los graves?

Use las perillas ubicadas en la unidad de control: perilla VOLUME para el volumen general, TREBLE para los agudos, BASS para los graves. Gire en sentido horario para aumentar.

¿Puedo conectar un micrófono?

Sí, conecte su micrófono a la entrada MIC de la unidad de control. También puede usar la salida MIC OUT para un segundo dispositivo.

¿Cómo usar la salida de auriculares?

Conecte sus auriculares al conector PHONES en la parte frontal de la unidad de control. El sonido de los altavoces se silenciará automáticamente.

¿Cómo seleccionar la fuente de audio?

Gire el conmutador SOURCE en la unidad de control para elegir entre las entradas conectadas (Line IN, AUX, etc.). Se muestra el nombre de la fuente activa.

¿Qué hacer si el sonido es bajo o distorsionado?

Verifique que el volumen no esté al mínimo. Asegúrese de que los cables estén bien conectados. Pruebe con otra fuente. Si el problema persiste, intente desactivar el modo Assassin.

¿Cómo fijar las patas de goma?

Retire la película protectora y pegue una pata en cada esquina del panel derecho de la unidad de control. Esto asegura una mejor estabilidad si coloca la unidad horizontalmente.

¿Puedo usar este conjunto con un televisor?

Sí, si su televisor tiene una salida de audio (jack de 3,5 mm o RCA), conéctela a la entrada Line IN o AUX. Disfrutará de un sonido mejorado.

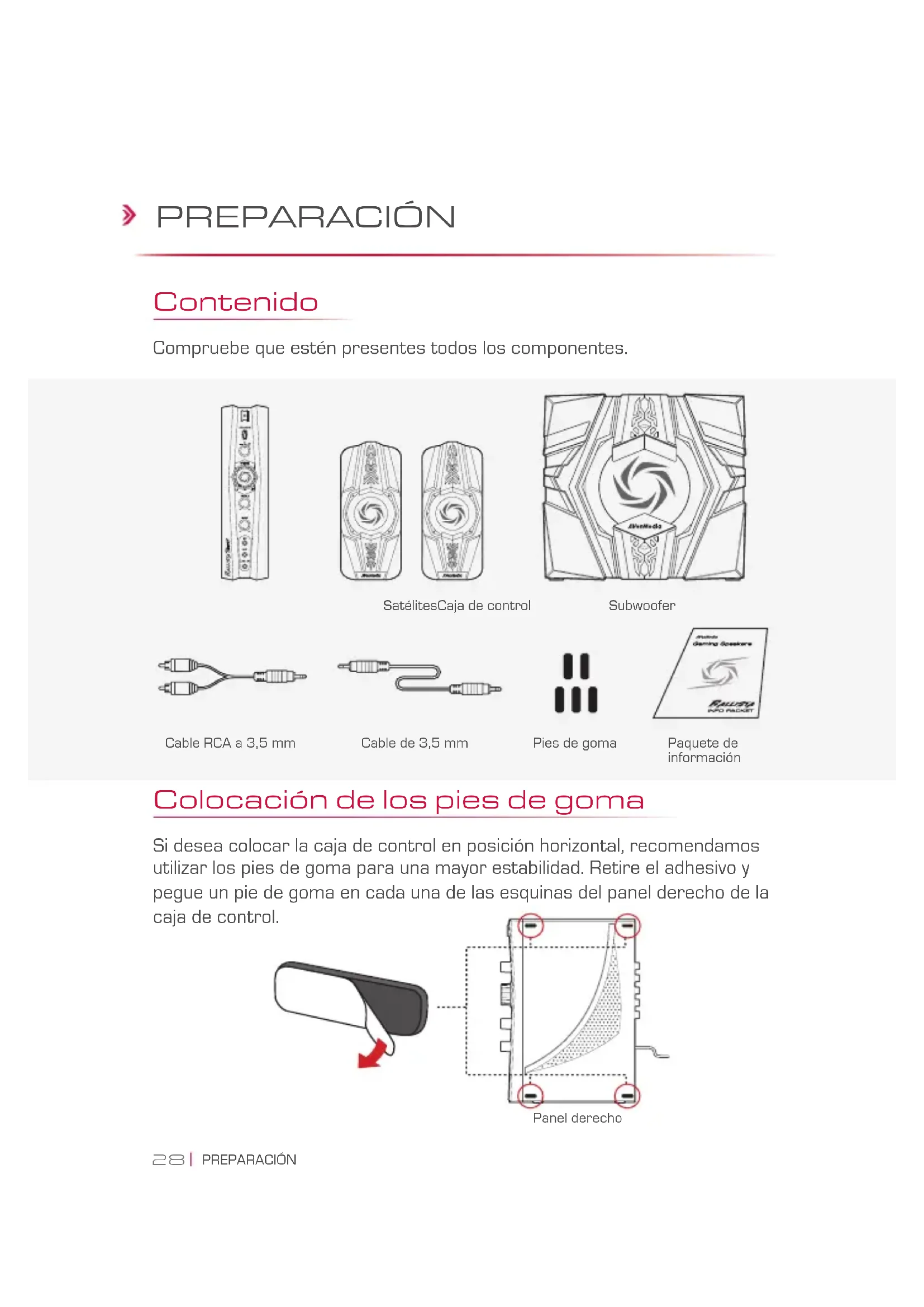

MANUAL DE USUARIO Ballista Trinity GS315 AVERMEDIA

Compruebe que estén presentes todos los componentes.

Paquete de información

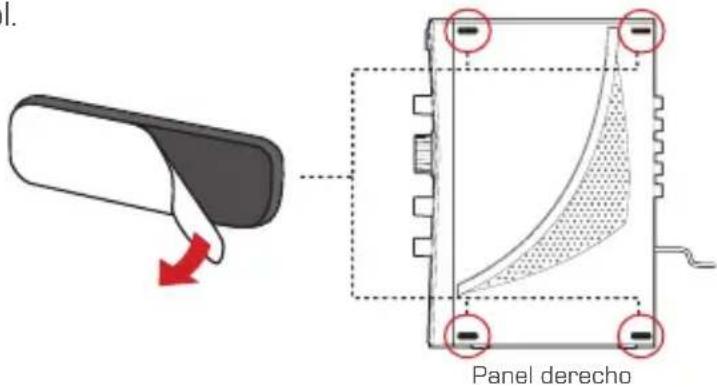

Colocación de los pies de goma

Si desea colocar la caja de control en posición horizontal, recomendamos utilizar los pies de goma para una mayor estabilidad. Retire el adhesivo y pegue un pie de goma en cada una de las esquinas del panel derecho de la caja de control.

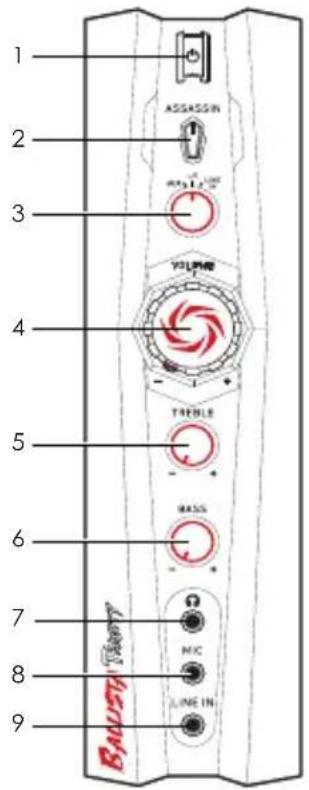

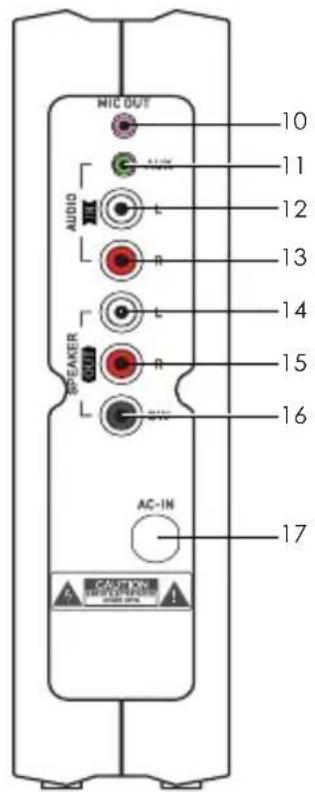

Descripción general de la caja de control

ES

1 Botón de encendido/apagado 10 Salida de micrófono
2 Botón de modo Assassin 11 Entrada auxiliar
3 Conmutador de fuente 12 Entrada de audio izquierda
4 Botón de volumen 13 Entrada de audio derecha
5 Botón de agudos 14 Salida de altavoz izquierdo
6 Botón de graves 15 Salida de altavoz derecho
7 Salida de auriculares 16 Salida de subwoofer
8 Entrada de micrófono 17 Entrada de alimentación de CA
9 Entrada de línea

CONEXIÓN

Para evitar daños en sus altavoces o equipo, baje siempre el volumen y apague todos los dispositivos antes de realizar cualquier conexión.

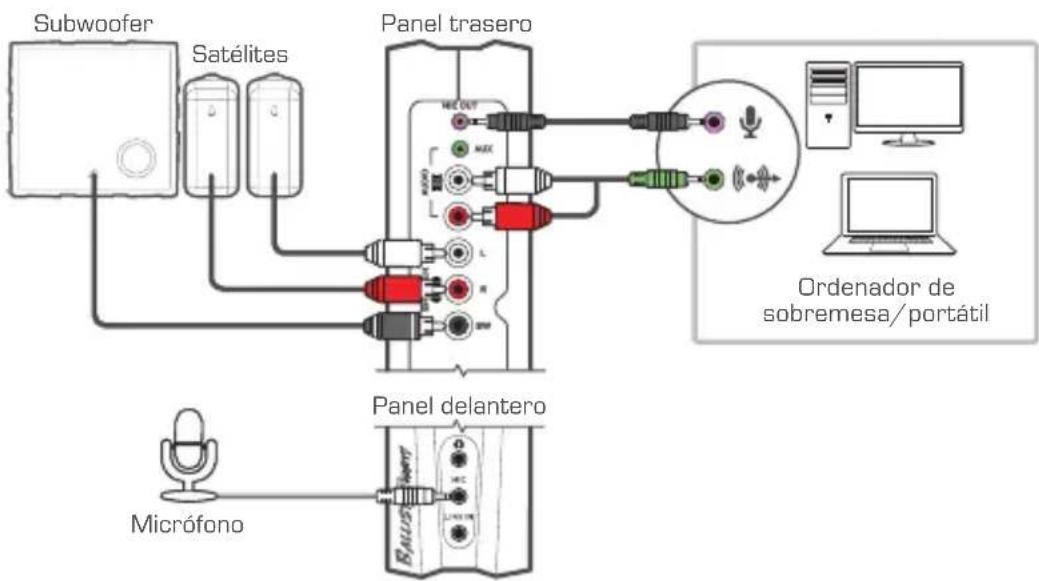

PC y micrófono

Conecte sus satélites, subwoofer y audio de PC a la caja de control.1.

Conecte la caja de control a una toma de corriente.2.

Pulse el Botón de encendido/apagado del Ballista Trinity.3.

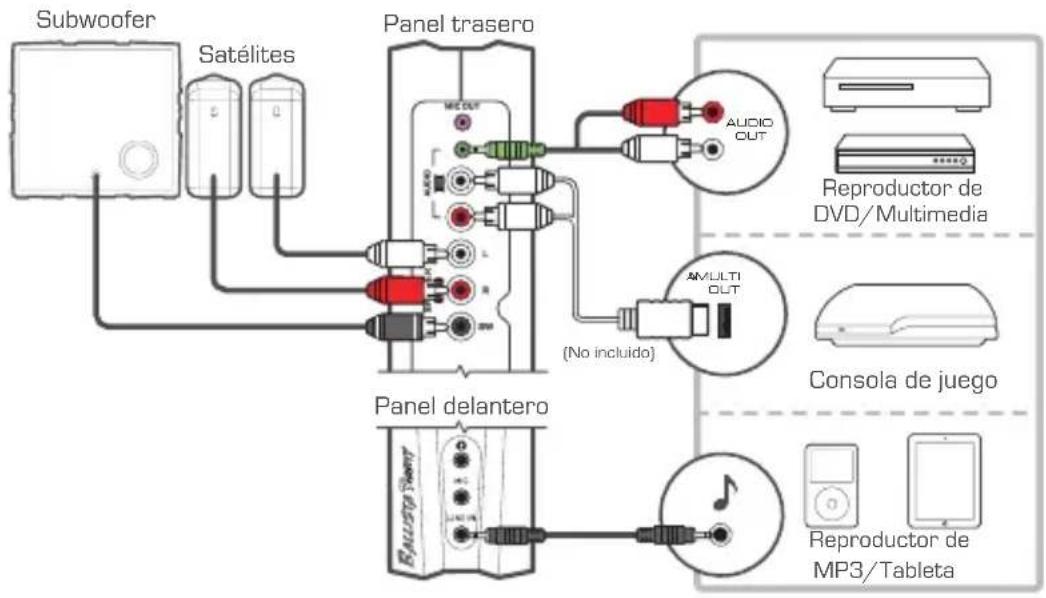

Consola y otras fuentes

Conecte sus satélites, subwoofer, consola de juego y otras fuentes de 1. audio a la caja de control.

Conecte la caja de control a una toma de corriente.2.

Pulse el Botón de encendido/apagado del Ballista Trinity.3.

Cambiar las fuentes de audio

Gire el Conmutador de fuentes para seleccionar una de las fuentes de audio disponibles.


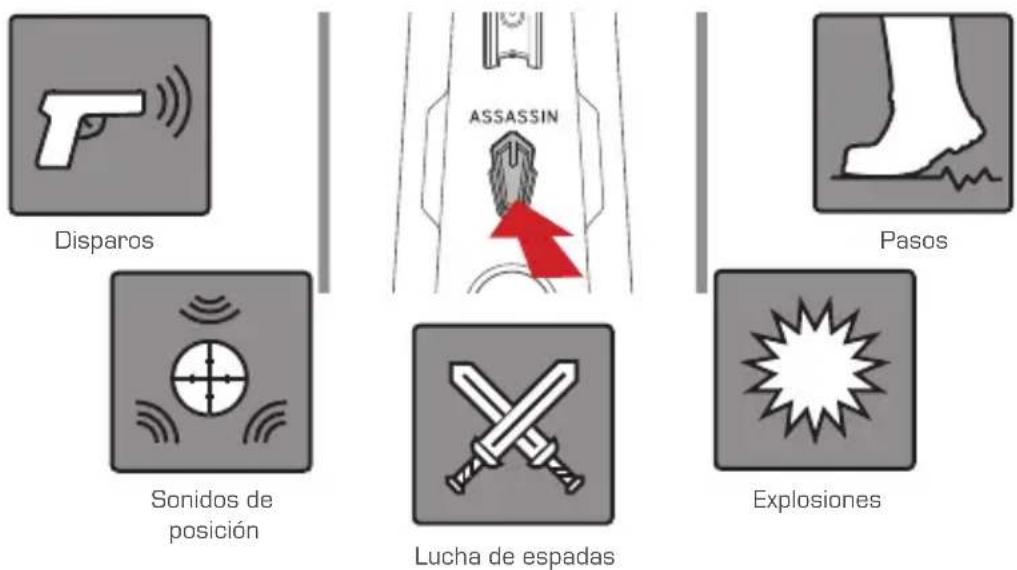

Modo Assassin

Active el modo Assassin para optimizar una amplia gama de efectos sonoros. Este modo también permite escuchar los graves y agudos con todo detalle incluso a un bajo volumen.
