用户手册 Ballista Trinity GS315 AVERMEDIA
此文件所有的圖示僅供參考,圖示內容可能因產品與軟體版本不同而有所更動。本文内的所有資訊皆已經過詳細確認,但並無法保證完全準確無誤。本文件之內容如有修改,恕不另行通知。
版權聲明
© 2015 圓剛科技股份有限公司版權所有。
未經事先取得圓剛科技股份有限公司之書面同意,禁止以任何形式或方式(電子、機械、影印、錄製,或其它形式)重製或傳送本文件之全部或部分內容。圓剛科技股份有限公司保留變更、修改、改善、提升其產品及本文件內容的權利,而無通知任何人或組織的義務。請造訪www.avermedia.com以取得本公司產品的最新資訊。
AVerMedia、Ballista™ 與 Trinity™ 為圓剛科技股份有限公司的商標。
國際總部
地址 23585 新北市中和區建一路 135 號
網址 www.avermedia.com
支援 www.avermedia.com/support
電話 +886-2-2226-3630
版本:1.1
日期:2015/09/16
PREPARATION
Inside The Box
I T

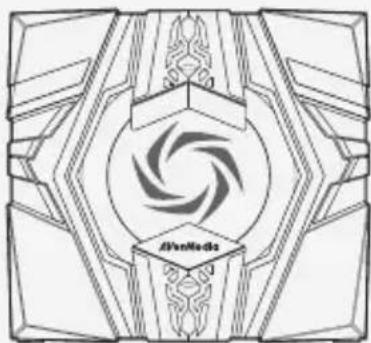

Modalità assassino

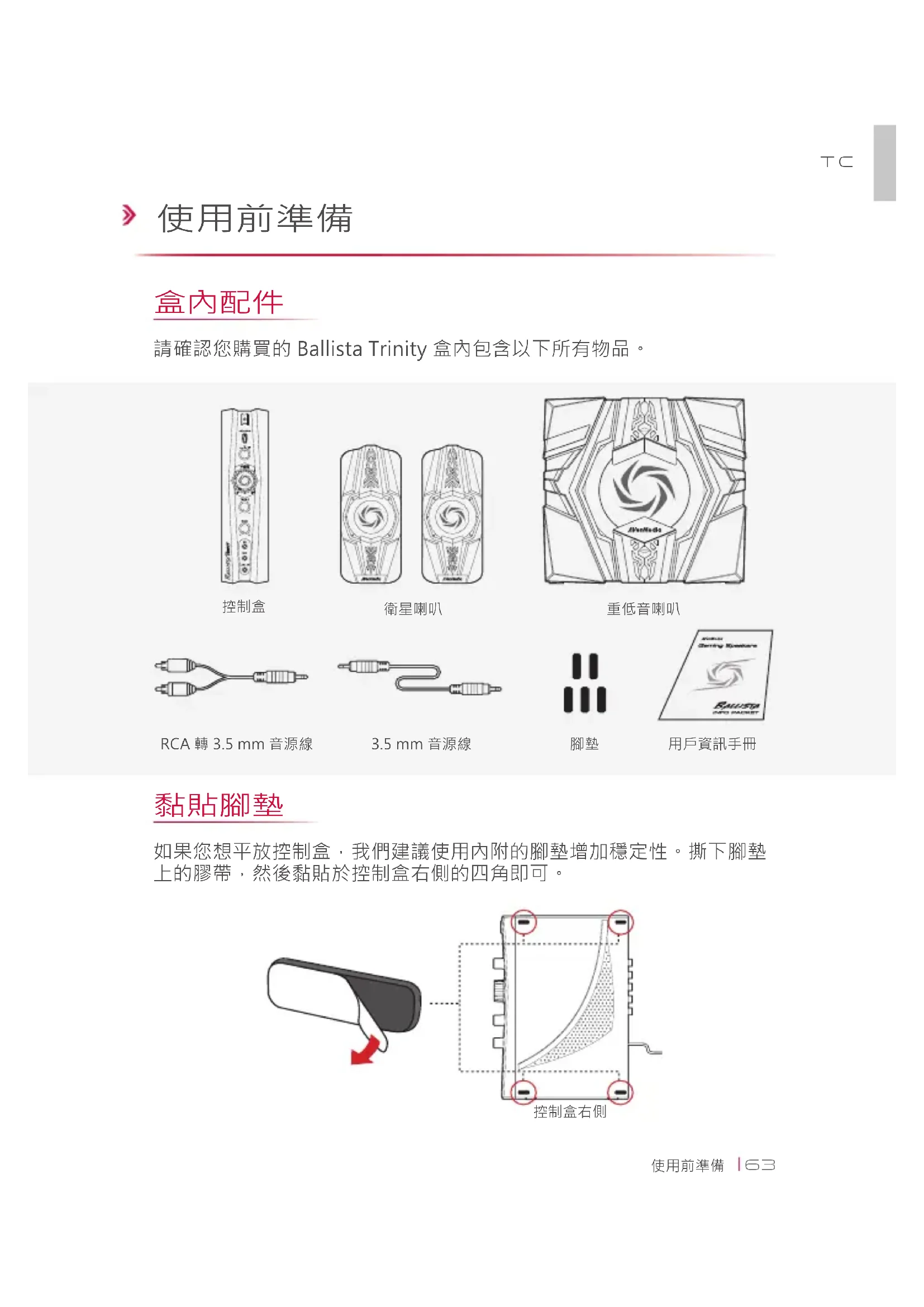

請確認您購買的 Ballista Trinity 盒內包含以下所有物品。

控制盒


衛星喇叭

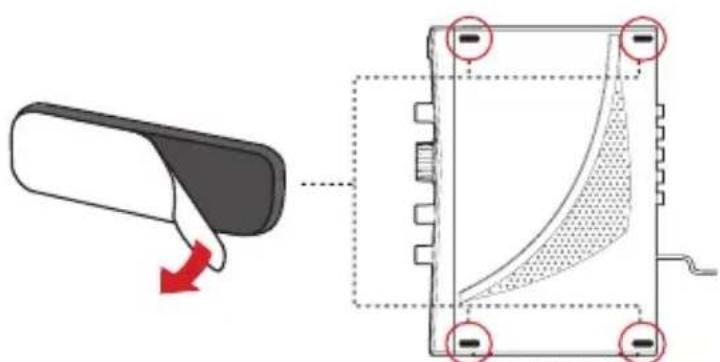

如果您想平放控制盒,我們建議使用內附的腳墊增加穩定性。撕下腳墊上的膠帶,然後黏貼於控制盒右側的四角即可。

| 1 | 電源鍵 | 10 | 麥克風輸出 |
| 2 | 暗殺模式鍵 | 11 | 3.5 mm AUX 輸入 |
| 3 | 音源切換旋鈕 | 12 | 左音源輸入 |
| 4 | 音量旋鈕 | 13 | 右音源輸入 |
| 5 | 高音旋鈕 | 14 | 左衛星喇叭輸出 |
| 6 | 低音旋鈕 | 15 | 右衛星喇叭輸出 |
| 7 | 耳機輸出 | 16 | 重低音喇叭輸出 |
| 8 | 麥克風輸入 | 17 AC | 電源輸入 |
| 9 LINE IN 音源 | |||
》硬體連接
為避免損壞喇叭或設備,在進行連接前請調低音量並關閉所有設備電源。
電腦與麥克風

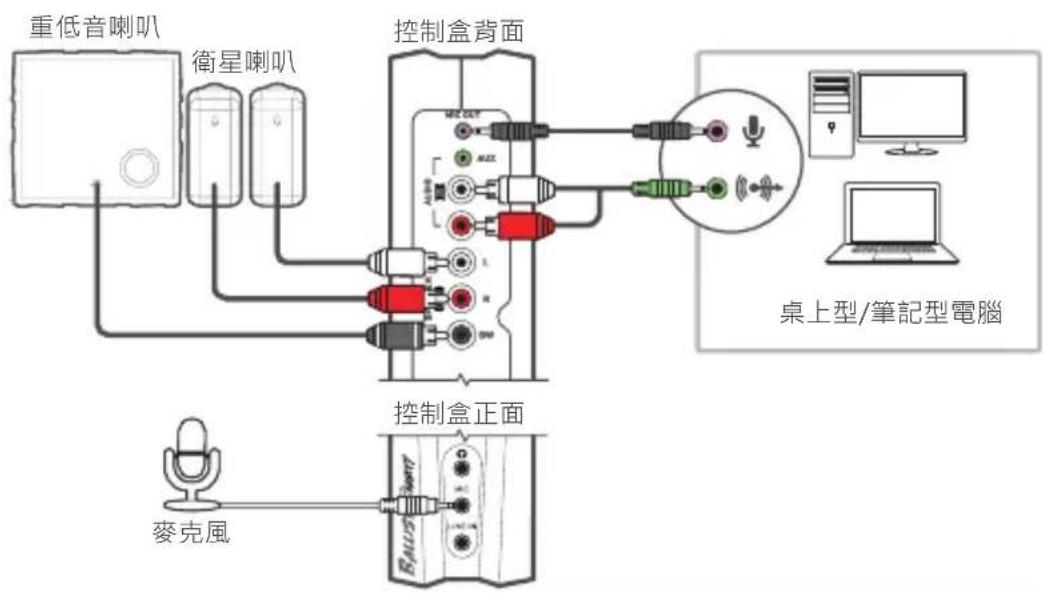

連接衛星喇叭、重低音喇叭、以及電腦音源到控制盒上。1.
將控制盒接上電源2.

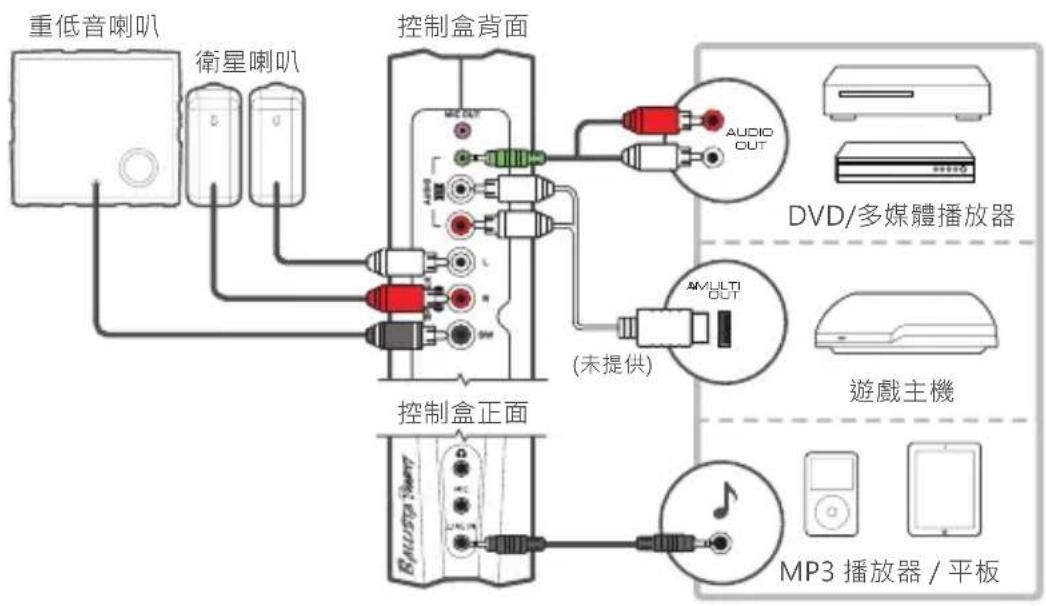

連接衛星喇叭、重低音喇叭、遊戲主機以及其他音源到控制盒上。1.
將控制盒接上電源2.

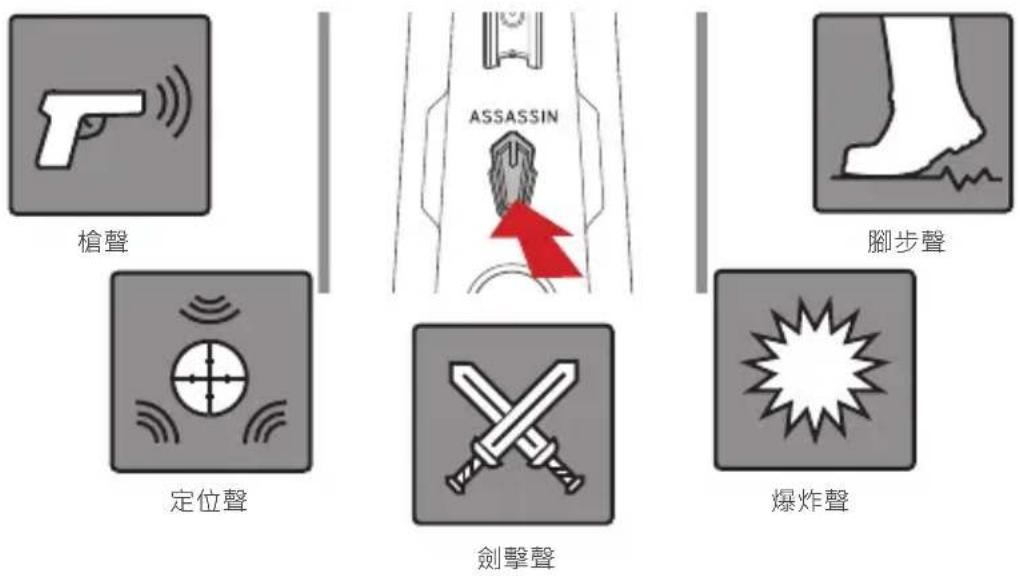

啟動暗殺模式可增強多種音效。在低音量時,使用暗殺模式將可保留清脆的高音和強勁的低音。

》使用前准备
产品包装配件
请确认您购买的游戏音箱包装盒内包含以下所有物品。

功放盒

如果您想平放功放盒,我们建议使用内附的脚垫增加稳定性。撕下脚垫上的胶带,然后黏贴于功放盒右侧的四角即可。

| 1 | 电源键 | 10 | 麦克风输出 |
| 2 | 暗杀模式键 | 11 | 3.5 mm AUX 输入 |
| 3 | 音频切换旋钮 | 12 | 左音频输入 |
| 4 | 音量旋钮 | 13 | 右音频输入 |
| 5 | 高音旋钮 | 14 | 左卫星音箱输出 |
| 6 | 低音旋钮 | 15 | 右卫星音箱输出 |
| 7 | 耳机输出 | 16 | 低音炮输出 |
| 8 | 麦克风输入 | 17 | AC 电源输入 |
| 9 LINE IN 音频 | |||
》 硬件连接
为避免损坏音箱或设备,在进行连接前请调低音量并关闭所有设备电源。
电脑与麦克风

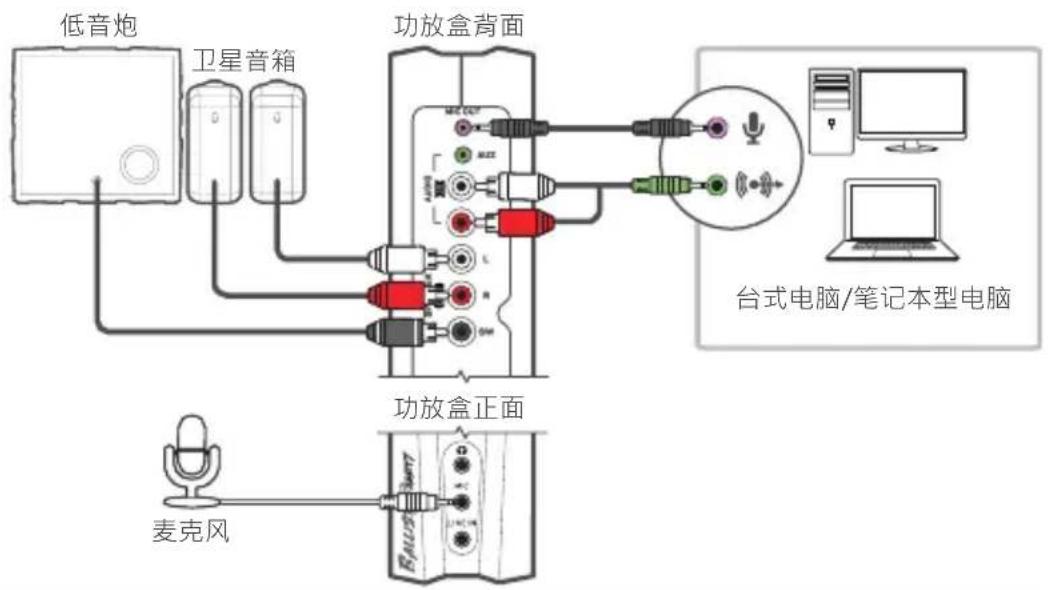

连接卫星音箱、低音炮、以及电脑音频到功放盒上。1.
将功放盒接上电源。2.

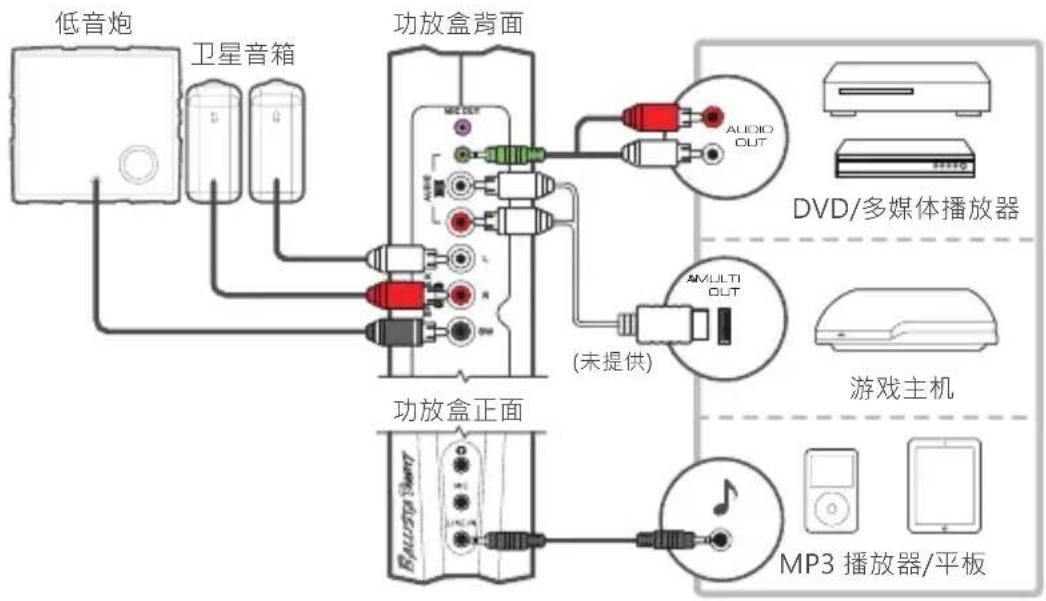

连接卫星音箱、低音炮、游戏主机以及其他音频到功放盒上。1.
将功放盒接上电源。2.

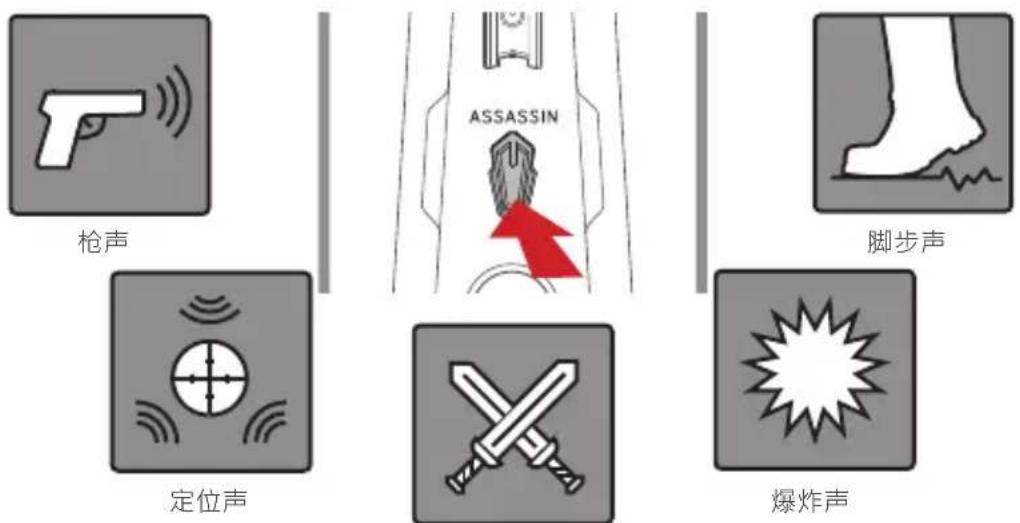

启动暗杀模式可增强多种音效。在低音量时,使用暗杀模式将可保留清脆的高音和强劲的低音。

剑击声
- 仔細閱讀這些說明。
- 妥善保存這些說明。
- 遵守所有的指示。
- 注意所有的警告。
- 請勿將本產品安裝於不平穩的表面。
- 請勿在潮濕或靠近水的地方使用本產品。
- 本產品不能被水滴到或濺到,也請勿將裝有水的容器如花瓶放置於本產品上。
- 清潔前請拔除電源。僅使用乾布清潔。
- 請於通風的環境使用本產品。請勿堵住通風口。
- 請於規格溫度範圍內使用本產品。
- 請使用額定電壓範圍內的電源。
- 請勿放置重物於本產品上。
- 請勿安裝於熱源附近如暖器或火爐旁。
- 請勿破壞極性或接地插頭的安全防護設計。
- 請保護電源線,勿使其被踩踏或碾壓,特別是與插頭或變壓器的連接處。
- 本產品電源插頭作為斷電開關,需維持能夠隨時插拔的狀態。
- 僅使用製造商指定的配件及零件。
- 打雷或長時間不使用時請拔除電源。
- 請勿以任何方式改造或拆解本產品。
- 如需維修請洽合格維修人員。
- 請勿當作家庭垃圾任意丟棄。請遵從當地環境法規妥善處理。
