Comfort Multi - Carregador de pilhas ANSMANN - Manual de utilização gratuito

Tipo de produto	Carregador de pilhas inteligente
Marca	Ansmann
Modelo	Comfort Multi
Alimentação	USB 5 V (mín. 1 A, recomendado 2,1 A para carga rápida, máx. 2,4 A)
Número de compartimentos	4 para pilhas redondas (AAA/AA/C/D) + 1 para bloco 9 V
Corrente de carga (pilhas redondas)	800 mA para C/D/AA, 400 mA para AAA
Corrente de carga (bloco 9 V)	15 mA
Corrente de carga de manutenção	13 mA (C/D/AA), 6,5 mA (AAA), 1,3 mA (9 V)
Tipos de pilhas compatíveis	NiMH recarregáveis: AAA, AA, C, D, bloco 9 V
Capacidade máx. por tipo	11000 mAh (D), 6000 mAh (C), 3000 mAh (AA), 1100 mAh (AAA), 300 mAh (9 V)
Tempo de carga (exemplos)	AAA 1000 mAh ~ 3 h, AA 2650 mAh ~ 4 h, C 4500 mAh ~ 6,75 h, D 10000 mAh ~ 15 h, 9 V 300 mAh ~ 24 h
Funções inteligentes	Teste rápido de capacidade, pré-carga suave, análise do estado, carga rápida, corte IQ, carga top-off, carga de manutenção
Exibição de estado	LED tricolor (vermelho, laranja, verde) por compartimento
Significado dos LEDs	Vermelho: carga <25%, Laranja: 25-75%, Verde: >75%; piscando laranja: pausa/erro; verde fixo: carga completa
Proteção	Monitoramento independente de cada compartimento, proteção contra sobrecarga, inversão de polaridade
Manutenção	Limpar com um pano macio e seco; não usar solventes
Segurança	Não abrir o aparelho, usar em superfície plana e resistente ao calor, não cobrir as aberturas de ventilação
Compatibilidade USB	Funciona com alimentação de tomada, PC, powerbank (mín. 2,1 A recomendado)
Cabo incluído	Sim, cabo USB
Garantia	3 anos (exceto danos devido a uso inadequado)
Eliminação	Não descartar com lixo doméstico; levar a ponto de coleta
Uso	Doméstico privado, não para uso comercial
Dimensões	Não especificadas no manual; dimensões estimadas cerca de 12 x 8 x 4 cm
Peso	Não especificado; estimado cerca de 150 g (sem pilhas)

Perguntas frequentes - Comfort Multi ANSMANN

Que tipos de pilhas posso carregar com o Ansmann Comfort Multi?

Você pode carregar pilhas NiMH recarregáveis dos tipos Micro AAA, Mignon AA, Baby C, Mono D e blocos 9 V. Pilhas de diferentes capacidades podem ser misturadas nos compartimentos.

Como saber se a carga está concluída?

Cada compartimento possui um LED tricolor. Quando a pilha está completamente carregada, o LED fica verde fixo. O carregador entra então automaticamente no modo de carga de manutenção.

O que fazer se o LED piscar em laranja?

Um piscar laranja indica que o compartimento está em pausa. Isso ocorre quando a fonte USB não fornece corrente suficiente (menos de 2,1 A). Use uma alimentação USB de pelo menos 2,1 A para evitar essas pausas.

Posso carregar pilhas não recarregáveis?

Não, este carregador foi projetado apenas para pilhas NiMH recarregáveis. Carregar pilhas não recarregáveis pode causar superaquecimento, vazamento ou explosão.

Como limpar o carregador?

Antes de qualquer limpeza, desconecte o carregador e remova as pilhas. Use um pano macio e seco ou levemente úmido (com um pouco de detergente neutro). Nunca use produtos abrasivos ou solventes.

Por que a carga parece lenta?

A velocidade de carga depende da fonte USB. Se você usar uma fonte abaixo de 2,1 A, o carregador pode pausar alguns compartimentos para gerenciar a potência, o que prolonga o tempo de carga. Use uma alimentação de tomada USB de pelo menos 2,1 A para carga rápida.

O carregador é compatível com baterias de lítio?

Não, o Ansmann Comfort Multi foi projetado especificamente para pilhas NiMH. Não carregue outras químicas como íon de lítio, sob risco de danificar o carregador e as baterias.

Posso carregar uma única pilha no carregador?

Sim, o carregador funciona com qualquer número de pilhas, de 1 a 4 para os formatos AAA/AA/C/D, mais o bloco 9 V. Cada compartimento é monitorado independentemente.

O que fazer se o LED não acender?

Verifique se o cabo USB está corretamente conectado ao carregador e à fonte de alimentação. Tente outra fonte USB (ex. adaptador de tomada, PC). Se o problema persistir, o carregador ou o cabo pode estar com defeito.

Há risco de sobrecarga?

Não, o carregador usa uma função Corte IQ que monitora continuamente a tensão de cada pilha. Uma vez concluída a carga, ele muda automaticamente para o modo de carga de manutenção por impulsos, evitando qualquer sobrecarga.

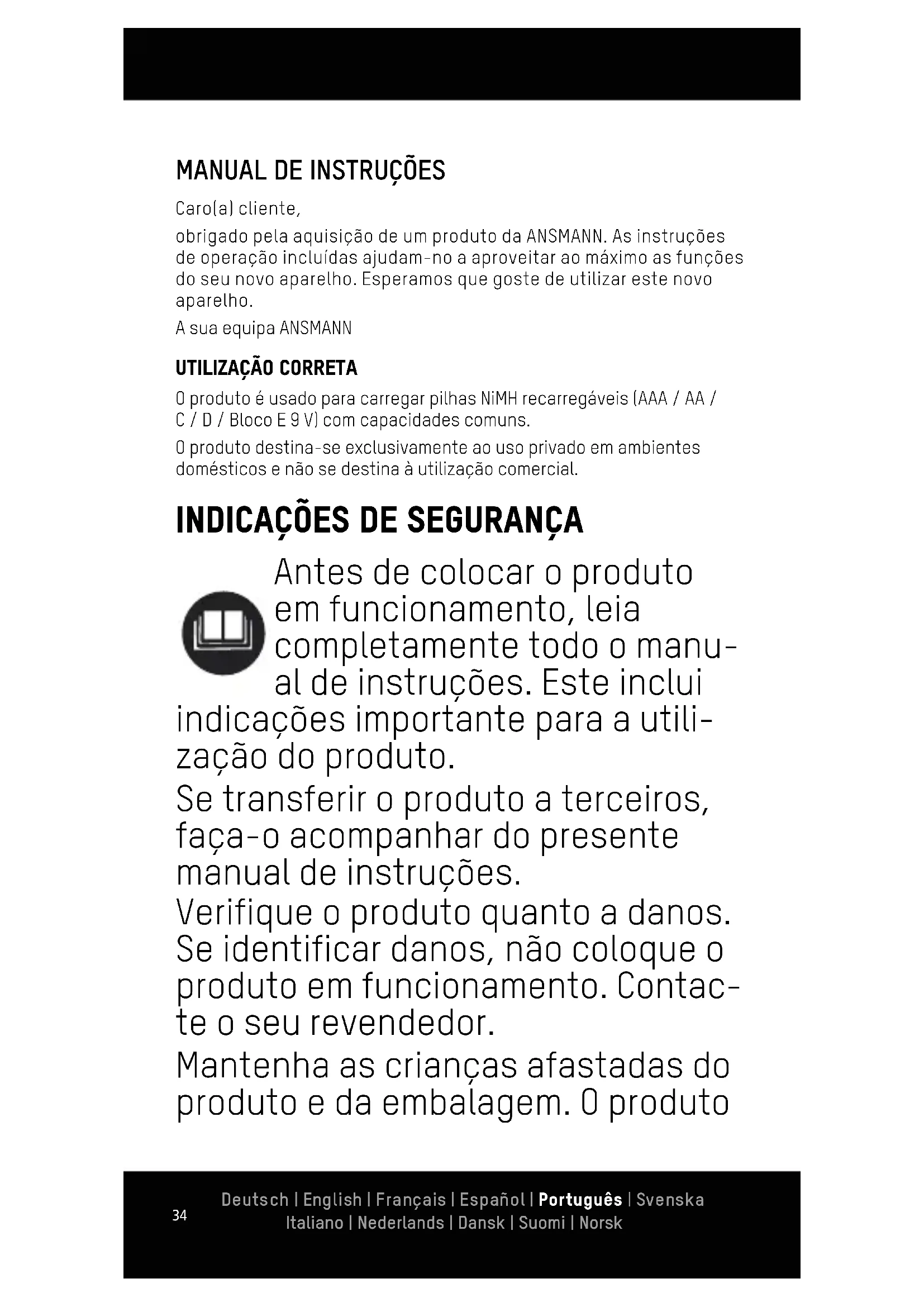

MANUAL DE UTILIZADOR Comfort Multi ANSMANN

MANTENIMIENTO Y CUIDADOS

Limpieza

obrigado pela aquisição de um produto da ANSMANN. As instruções de operação incluídas ajudam-no a aproveitar ao máximo as funções do seu novo aparelho. Esperamos que goste de utilizar este novo aparelho.

A sua equipa ANSMANN

UTILIZAÇÃO CORRETA

O produto é usado para carregar pilhas NiMH recarregáveis (AAA / AA / C / D / Bloco E 9 V) com capacidades comuns.

O produto destina-se exclusivamente ao uso privado em ambientes domésticos e não se destina à utilização comercial.

INDICAÇÕES DE SEGURANÇA

Antes de colocar o produto em funcionamento, leia completamente todo o manual de instruções. Este inclui indicações importante para a utilização do produto.

Se transferir o produto a terceiros, faça-o acompanhar do presente manual de instruções.

Verifique o produto quanto a danos.

Se identificar danos, não coloque o produto em funcionamento. Contacte o seu revendedor.

Mantenha as crianças afastadas do produto e da embalagem. O produto

não é um brinquedo. As crianças devem ser supervisionadas para garantir que não brincam com o produto.

Este produto pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou falta de experiência e conhecimento, se elas foram supervisionadas ou instruídas sobre a utilização segura do dispositivo e tenham conhecimento dos perigos. As crianças não devem brincar com o dispositivo. Os trabalhos de limpeza e de manutenção não devem ser realizados por crianças sem supervisão.

• Não abrir o aparelho!
  ■ Antes de utilizar o carregador, leia todas as instruções e indicações de segurança no carregador e nas pilhas.
  ■ Leia também os manuais de instruções de todos os aparelhos a

ligar ao produto.

• Coloque sempre as pilhas conforme a polaridade correta (+ e -), tal como ilustrado no compartimento de carregamento.
• Não tente carregar pilhas não re-carregáveis.
  ■ Coloque sempre o produto sobre uma superfície plana, estável e resistente ao calor.
• Não utilize o aparelho perto de líquidos ou gases inflamáveis.
• Certifique-se de que as aberturas de ventilação na parte inferior do dispositivo não se encontram cobertas.
• Não deixe o produto sem supervisão durante a utilização.

Utilize o produto exclusivamente em espaços interiores secos oteja-o da humidade.

DESCRIÇÃO DO PRODUTO (VER PÁGINA 2)

A: Compartimento de carregamento
B: Compartimento de carregamento Bloco E 9 V
C: Indicação LED de várias cores (vermelho, cor de laranja, verde)
D: Ligação da fonte de alimentação USB

VISTA GERAL DAS FUNCIONALIDADES

Carregador rápido com entrada USB para 1-4 pilhas NiMH dos tamanhos Micro AAA / Mignon AA / Baby C / Mono D, bem como um Bloco E de 9 V

Inc. cabo USB

Carregamento controlado por microcontrolador com monitorização individual de compartimento

Início de carregamento automático e ajuste de corrente de carga após a inserção com a polaridade correta da pilha

Indicação de estado via LED de 3 cores por compartimento de carregamento

Para pilhas cilíndricas:

Função inteligente "PERFECT 7 CHARGING" (VER PÁGINA 2):

1. Teste de capacidade rápido: A carga residual da pilha é determinada antes do início do carregamento e apresentada durante 5 segundos
2. Pré-carga suave: a pilha fraca ou profundamente descarregada é pré-carregada com menos corrente, se necessário
3. Análise da pilha: O comportamento da pilha é analisado e avaliado para determinar se ainda pode ser usada com segurança ou se está com defeito.
4. Carregamento rápido: A pilha é carregada com a corrente máxima
5. Desligamento QI: monitorização inteligente da pilha para carregamento fiável e proteção múltipla contra sobrecarga
6. Carregamento Top-Off: garante que a pilha se encontre totalmente carregada
7. Processo de carga: A pilha é mantida totalmente carregada por pulsos de carga

Para Bloco E 9V:

Teste rápido de capacidade, deteção de defeitos, carregamento controlado por tempo

OPERAÇÃO

• Ligue o carregador com o cabo USB incluído.
• Ligue o cabo USB a qualquer porta USB (por exemplo, fonte de

alimentação, PC, Powerbank).

• Introduza a pilha com a polaridade correta (consulte a gravação no compartimento de carregamento) no compartimento de carregamento.
• O produto mostra o estado de carga da pilha durante 5 segundos e inicia o processo de carregamento automaticamente.
  ■ Assim que a pilha estiver totalmente carregada, muda automaticamente para o carregamento lento.
• Agora pode remover a pilha totalmente carregada.
• Após todas as pilhas terem sido removidas, desligue o produto da fonte de alimentação.

INDICAÇÃO LED

	Vermelho Cor de laranja	Verde
Indicação de capacidade (nos primeiros 5 s após a inserção)	<25% 25-75% >75%
Carregamento Para
Erro Intermitente
Carga completa / lenta Para

Pausa (*1) Intermitente

[*1] Se o dispositivo USB ligado fornecer muito pouca energia (recomendado no mín. 2,1 A), o dispositivo configurará os compartimentos de carregamento para colocação em pausa. Pode carregar facilmente as suas pilhas, mas o processo de carregamento demora mais tempo devido a essa pausa.

RESOLUÇÃO DE PROBLEMAS
Problema Causa possível Solução

Nenhuma indicação LED	- Sem ligação à fonte de alimentação USB- Fonte de alimentação USB não está OK	- Verifique a ligação- Use uma fonte de alimentação diferente
A pilha não é detetada	- Pilha introduzida com polaridade invertida	- Introduza a pilha com a polaridade correta

O LED pisca a cor de laranja

- O compartimento da pilha parou porque a energia da fonte de alimentação USB está muito baixa para carregar todas as pilha em simultâneo

- Use fonte de alimentação USB com, no mínimo, 2,1 A - Aceite um período de carregamento mais longo

CUIDADO E MANUTENÇÃO

Limpeza

Antes de cada limpeza, interrompa a alimentação de tensão do produto e retire todas as pilhas.

Para a limpeza, utilize apenas um pano macio, seco ou ligeiramente húmido (se necessário com adição de um

detergente suave para a louça). Não utilize, em caso algum, produtos abrasivos ou solventes para a limpeza.

DADOS TÉCNICOS

Fonte de alimentação USB 5V, min. 1 A, 2,1 A para carregamento rápido, máx. 2,4 A

Compartimentos de carregamento 4x pilhas cilíndricas, 1x Bloco E 9 V

Corrente de carga D/C/AA: 800 mA / AAA: 400 mA

Bloco E 9 V: 15 mA

Corrente de carga de manutenção D/C/AA: 13 mA / AAA: 6,5mA

Bloco E 9 V: 1,3 mA

Tipos de pilhas adequados

(podem ser combinados diferentes tipos ou capacidades, conforme pretendido)

Quantidade Tipo (NiMH) Capacidade máx. carregável

	mono D 11000 mAh
1-4	baby C 6000 mAh
	Miñón (AA) 3000 mAh
	Micro AAA 1100 mAh

1 Bloco E 9 V 300mAh

Ao carregar um Bloco E de 9 V, apenas podem ser carregadas Micro AAA / Mignon AA nos dois compartimentos centrais de carregamento de pilha cilíndrica

Até 300 mAh 24h 15 mA

ELIMINAÇÃO

Elimine o produto conforme as disposições legais. O símbolo do "caixote do lixo" indica que, na UE, os aparelhos elétricos não podem ser eliminados em conjunto com o lixo doméstico normal. Utilize os sistemas de recolha e devolução da sua região ou contacte o revendedor no qual adquiriu o produto.

As pilhas e baterias são materiais recicláveis e não devem ser eliminadas junto com o lixo doméstico. Encaminhe sempre as pilhas e baterias usadas para um ponto de recolha previsto para o efeito. Desta forma, cumpre as suas obrigações legais e contribui para a proteção do meio ambiente.

EXCLUSÃO DA RESPONSABILIDADE

As informações do presente manual de instruções podem ser alteradas sem aviso prévio. A ANSMANN não assume qualquer responsabilidade por danos diretos, indiretos, acidentais ou outros ou por danos subsequentes decorrentes do manuseamento incorreto ou da inobservância das informações contidas nas presentes instruções

de operação. Em caso de utilização errada do produto, não assumimos qualquer responsabilidade e não garantimos qualquer prestação de garantia.

AVISO DE GARANTIA

O aparelho tem uma garantia de três anos. A garantia exclui danos no aparelho decorrentes da inobservância do manual de instruções. Os seus direitos legais relativos à reivindicação de garantia não são afetados.

O produto cumpre os requisitos das diretivas UE.

Os nossos regulamentos da garantia podem ser consultados em: www.ansmann.de

Sujeito a alterações técnicas. Não nos responsabilizamos por erros de impressão.

CE 0 produto cumpre os requisitos das diretivas UE.
