Produkttyp	Intelligentes Akkuladegerät
Marke	Ansmann
Modell	Comfort Multi
Stromversorgung	USB 5 V (min. 1 A, empfohlen 2,1 A für Schnellladung, max. 2,4 A)
Anzahl der Fächer	4 für Rundzellen (AAA/AA/C/D) + 1 für 9-V-Block
Ladestrom (Rundzellen)	800 mA für C/D/AA, 400 mA für AAA
Ladestrom (9-V-Block)	15 mA
Erhaltungsladestrom	13 mA (C/D/AA), 6,5 mA (AAA), 1,3 mA (9 V)
Kompatible Akkutypen	NiMH-Akkus: AAA, AA, C, D, 9-V-Block
Maximale Kapazität pro Typ	11000 mAh (D), 6000 mAh (C), 3000 mAh (AA), 1100 mAh (AAA), 300 mAh (9 V)
Ladezeit (Beispiele)	AAA 1000 mAh ~ 3 h, AA 2650 mAh ~ 4 h, C 4500 mAh ~ 6,75 h, D 10000 mAh ~ 15 h, 9 V 300 mAh ~ 24 h
Intelligente Funktionen	Schneller Kapazitätstest, sanfte Vorladung, Zustandsanalyse, Schnellladung, IQ-Abschaltung, Top-Off-Ladung, Erhaltungsladung
Statusanzeige	Dreifarbige LED (rot, orange, grün) pro Fach
Bedeutung der LEDs	Rot: Ladung <25%, Orange: 25-75%, Grün: >75%; oranges Blinken: Pause/Fehler; dauerhaft Grün: vollständige Ladung
Schutz	Unabhängige Überwachung jedes Fachs, Überladeschutz, Verpolungsschutz
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gerät nicht öffnen, auf ebener, hitzebeständiger Oberfläche verwenden, Lüftungsschlitze nicht abdecken
USB-Kompatibilität	Funktioniert mit Netzteil, PC, Powerbank (min. 2,1 A empfohlen)
Inklusive Kabel	Ja, USB-Kabel
Garantie	3 Jahre (ausgenommen Schäden durch unsachgemäße Verwendung)
Entsorgung	Nicht mit dem Hausmüll entsorgen; zu einer Sammelstelle bringen
Verwendung	Private Haushalte, nicht für gewerbliche Nutzung
Abmessungen	In der Anleitung nicht angegeben; geschätzte Maße ca. 12 x 8 x 4 cm
Gewicht	Nicht angegeben; geschätzt ca. 150 g (ohne Akkus)

Häufig gestellte Fragen - Comfort Multi ANSMANN

Welche Akkutypen kann ich mit dem Ansmann Comfort Multi laden?

Sie können NiMH-Akkus der Typen Micro AAA, Mignon AA, Baby C, Mono D und 9-V-Blöcke laden. Akkus unterschiedlicher Kapazität können in den Fächern gemischt werden.

Wie erkenne ich, dass der Ladevorgang abgeschlossen ist?

Jedes Fach hat eine dreifarbige LED. Wenn der Akku vollständig geladen ist, leuchtet die LED dauerhaft grün. Das Ladegerät schaltet dann automatisch in den Erhaltungslademodus.

Was tun, wenn die LED orange blinkt?

Ein orangefarbenes Blinken zeigt an, dass das Fach pausiert. Dies tritt auf, wenn die USB-Quelle nicht genügend Strom liefert (weniger als 2,1 A). Verwenden Sie ein USB-Netzteil mit mindestens 2,1 A, um diese Pausen zu vermeiden.

Kann ich nicht wiederaufladbare Batterien laden?

Nein, dieses Ladegerät ist nur für NiMH-Akkus ausgelegt. Das Laden von nicht wiederaufladbaren Batterien kann zu Überhitzung, Auslaufen oder Explosion führen.

Wie reinige ich das Ladegerät?

Vor der Reinigung das Ladegerät abziehen und die Akkus entfernen. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch (mit etwas mildem Spülmittel). Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Warum scheint das Laden langsam zu sein?

Die Ladegeschwindigkeit hängt von der USB-Quelle ab. Wenn Sie eine Quelle mit weniger als 2,1 A verwenden, kann das Ladegerät bestimmte Fächer pausieren, um die Leistung zu verwalten, was die Ladezeit verlängert. Verwenden Sie für schnelles Laden ein USB-Netzteil mit mindestens 2,1 A.

Ist das Ladegerät mit Lithium-Akkus kompatibel?

Nein, der Ansmann Comfort Multi ist speziell für NiMH-Akkus ausgelegt. Laden Sie keine anderen Chemien wie Lithium-Ionen, da dies das Ladegerät und die Akkus beschädigen kann.

Kann ich einen einzelnen Akku im Ladegerät laden?

Ja, das Ladegerät funktioniert mit einer beliebigen Anzahl von Akkus, von 1 bis 4 für die Formate AAA/AA/C/D, plus dem 9-V-Block. Jedes Fach wird unabhängig überwacht.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob das USB-Kabel korrekt mit dem Ladegerät und der Stromquelle verbunden ist. Versuchen Sie eine andere USB-Quelle (z. B. Netzteil, PC). Wenn das Problem weiterhin besteht, könnte das Ladegerät oder das Kabel defekt sein.

Besteht eine Überladungsgefahr?

Nein, das Ladegerät verwendet eine IQ-Abschaltung, die kontinuierlich die Spannung jedes Akkus überwacht. Sobald der Ladevorgang abgeschlossen ist, schaltet es automatisch in den Impuls-Erhaltungslademodus um, um eine Überladung zu vermeiden.

BEDIENUNGSANLEITUNG Comfort Multi ANSMANN

BEDIENUNGSANLEITUNG OPERATION MANUAL

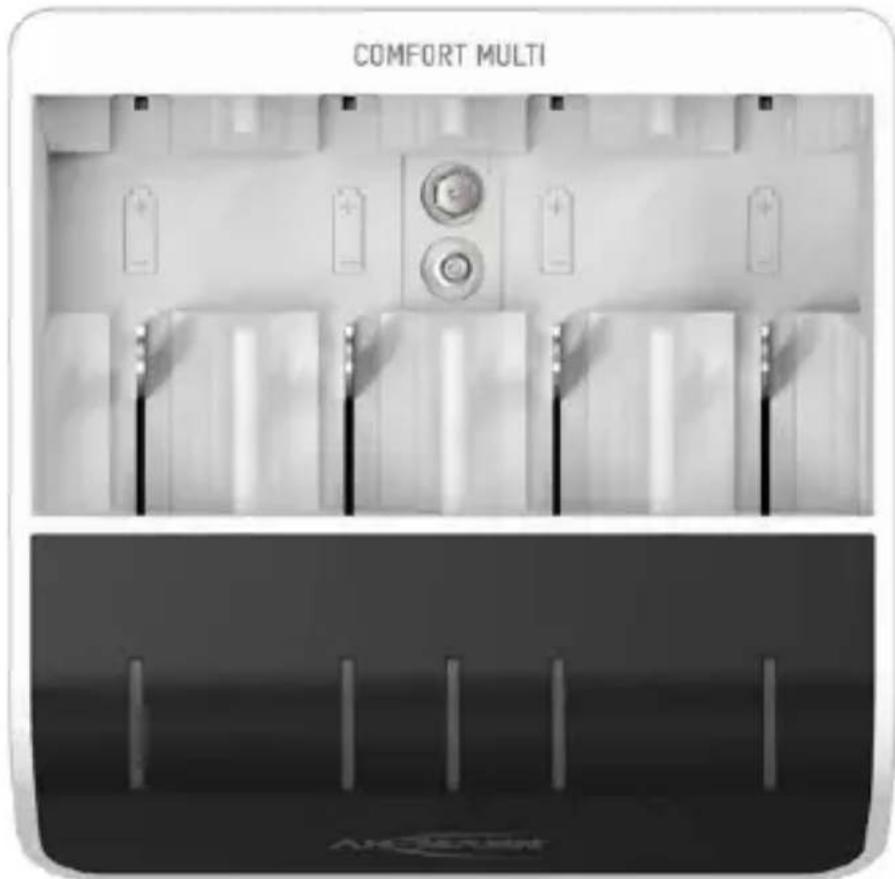

COMFORT MULTI ARMICUM

ANOVAE A B C D

PERFECT 7 CHARGING TECHNOLOGY 1 2 3 4 5 6 7 IQ

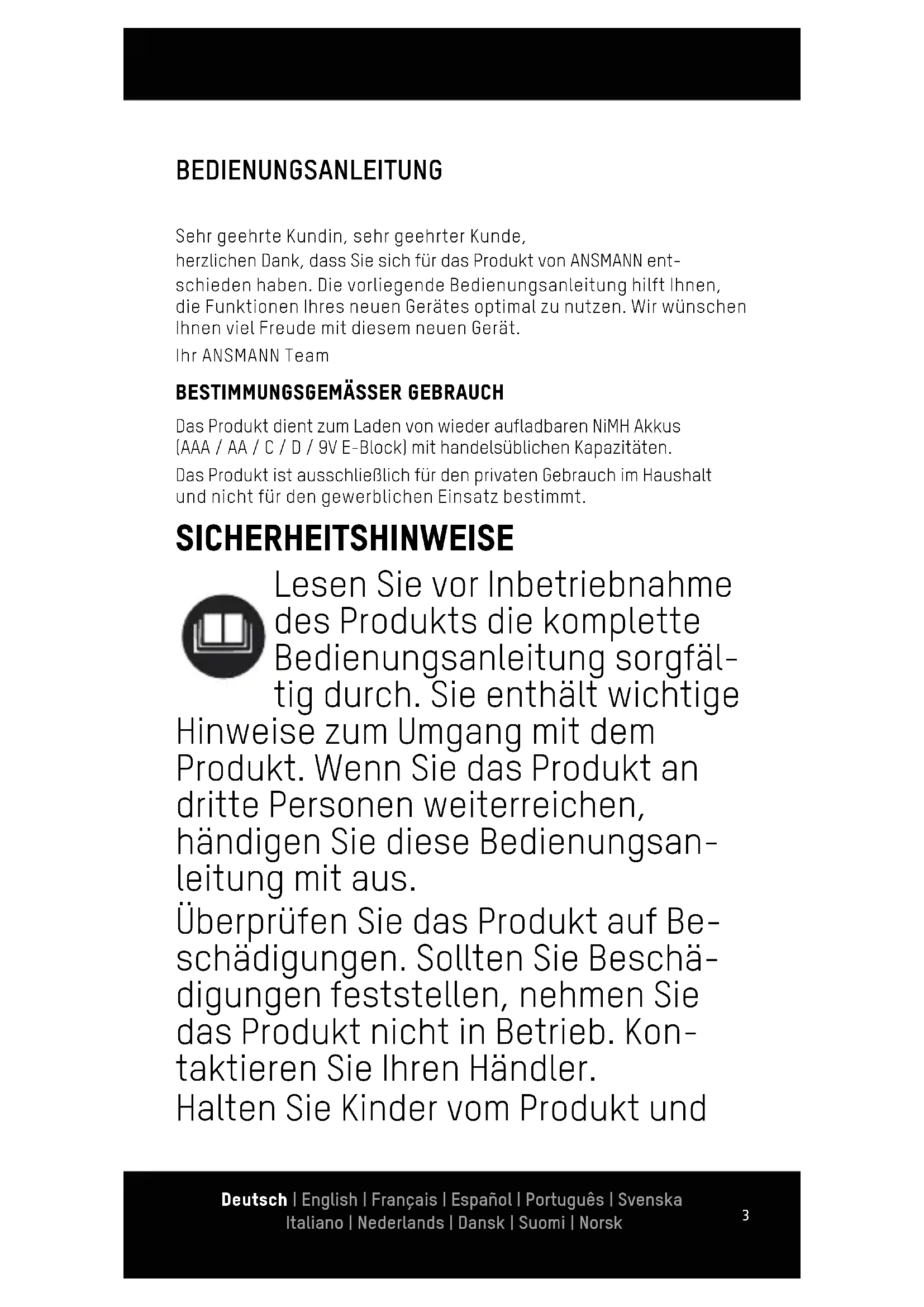

BEDIENUNGSANLEITUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass Sie sich für das Produkt von ANSMANN ent-

schieden haben. Die vorliegende Bedienungsanleitung hilft Ihnen,

die Funktionen Ihres neuen Gerätes optimal zu nutzen. Wir wünschen

Ihnen viel Freude mit diesem neuen Gerät.

Ihr ANSMANN Team

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt dient zum Laden von wieder aufladbaren NiMH Akkus

(AAA / AA / C / D / 9V E-Block) mit handelsüblichen Kapazitäten.

Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt

und nicht für den gewerblichen Einsatz bestimmt.

SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung sorgfältig durch. Sie enthält wichtige Hinweise zum Umgang mit dem Produkt. Wenn Sie das Produkt an dritte Personen weiterreichen, händigen Sie diese Bedienungsanleitung mit aus.

Überprüfen Sie das Produkt auf Beschädigungen. Sollten Sie Beschädigungen feststellen, nehmen Sie das Produkt nicht in Betrieb. Kontaktieren Sie Ihren Händler.

Halten Sie Kinder vom Produkt und

der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

Dieses Produkt kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen verwendet werden, wenn sie beaufsichtigt oder über die sichere Verwendung des Geräts unterwiesen wurden und die Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Pflege dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Gerät nicht öffnen!
■ Lesen Sie vor der Verwendung des Ladegerätes alle Anweisungen und Sicherheitshinweise auf dem Ladegerät und am Akku.
■ Lesen Sie auch die Bedienungsanleitungen aller anderen Geräte,

die an das Produkt angeschlossen werden.

• Setzen Sie Akkus immer gemäß der korrekten Polarität (+ und –), wie im Ladefach abgebildet, ein.
  ■ Laden Sie keine nicht aufladbaren Batterien auf.
• Platzieren Sie das Produkt stets auf einer ebenen, stabilen und hitzeresistenten Oberfläche.
  ■ Verwenden Sie das Produkt nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
  ■ Stellen Sie sicher, dass die Lüftungsschlitze an der Geräteunterseite nicht verdeckt sind.
  ■ Lassen Sie das Produkt während der Verwendung nicht unbeaufsichtigt.

Verwenden Sie das Produkt ausschließlich in trockenen Innenräumen und schützen Sie es vor Feuchtigkeit.

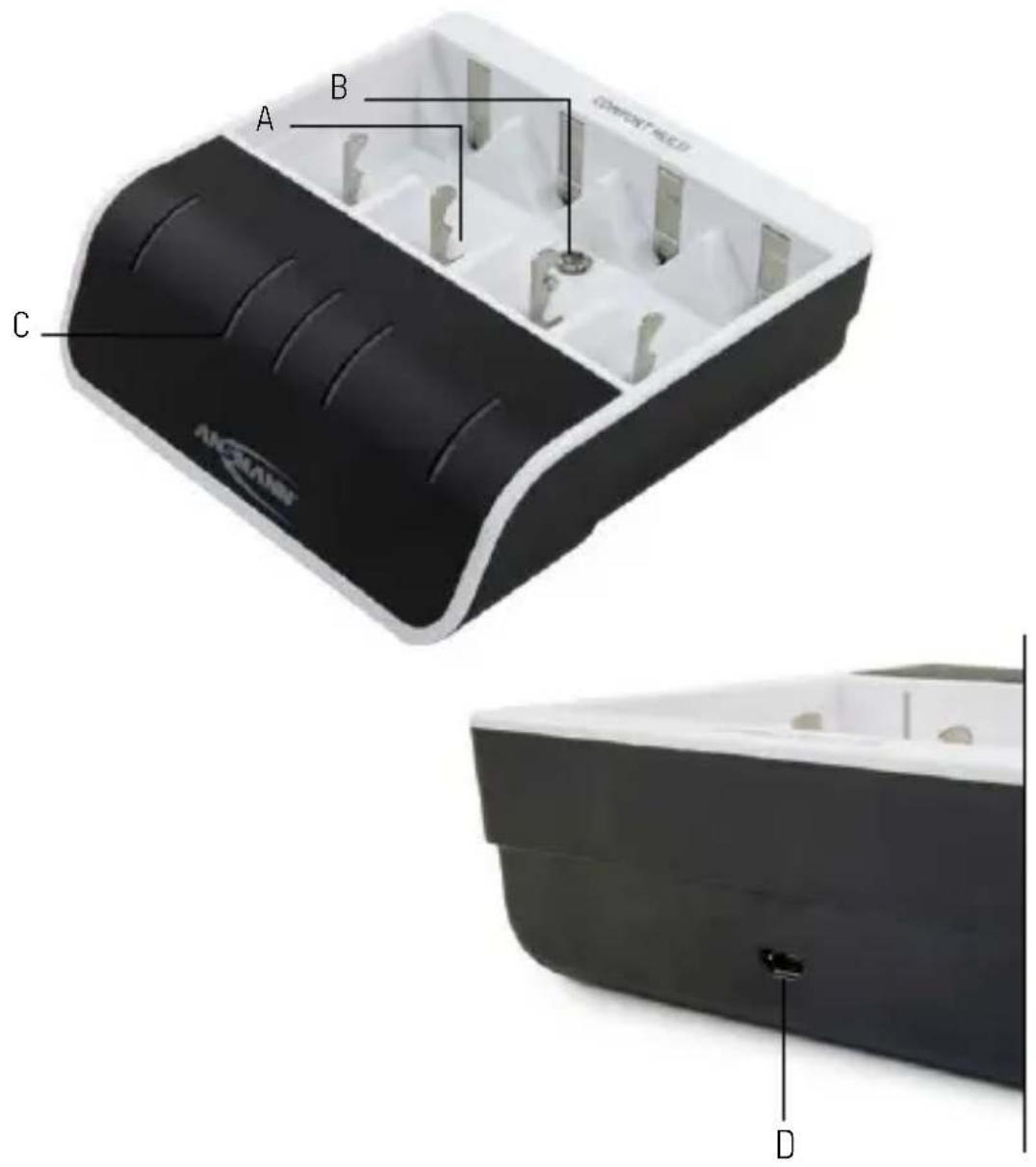

PRODUKTBESCHREIBUNG (SIEHE SEITE 2)

A: Ladefach

B: 9V E-Block Ladefach

C: Mehrfarbige LED Anzeige (rot, orange, grün)

D: USB Netzteilanschluss

FUNKTIONSÜBERSICHT

Schnell-Ladegerät mit USB Eingang für 1-4 NiMH Akkus der Größen

Micro AAA / Mignon AA / Baby C / Mono D sowie ein 9V E-Block

Inkl. USB Kabel

Mikrocontrollergesteuerte Ladung mit Einzelschachtüberwachung

Automatischer Ladebeginn und Ladestromanpassung nach polrichtigem Einlegen der Akkus

Statusanzeige mittels 3-farbiger LED pro Ladeschacht

Für Rundzellen:

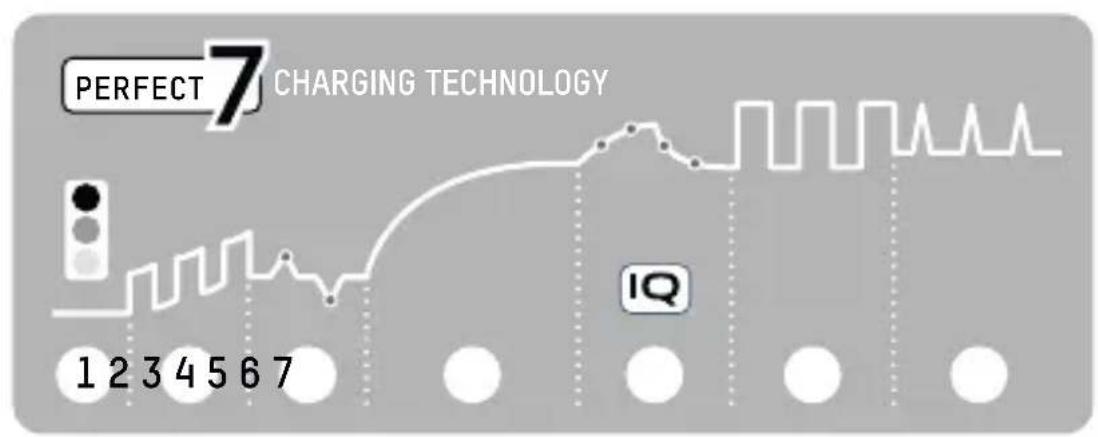

Intelligente "PERFECT 7 CHARGING" Funktion (SIEHE SEITE 2):

1. Kapazitätsschnelltest: Restladung des Akkus wird vor Ladebeginn ermittelt und für 5 Sekunden angezeigt
2. Schonende Vorladung: schwacher oder tiefentladener Akku wird bei Bedarf mit geringerem Strom vorgeladen
3. Akku Analyse: Akkuverhalten wird analysiert und aus gewertet, um festzustellen ob dieser noch zuverlässig nutzbar oder defekt ist
4. Schnellladung: Akku wird mit dem maximalen Strom geladen
5. IQ-Abschaltung: intelligente Überwachung des Akkus für eine zuverlässige Ladung sowie mehrfacher Schutz vor Überladung
6. Top-Off Ladung: stellt sicher, dass der Akku schonend zu 100% vollgeladen wird
7. Erhaltungsladung: Akku wird mittels Ladeimpulse in voll ständig geladenem Zustand gehalten

Für 9V E-Block:

Kapazitätsschnelltest, Defekterkennung, Zeitgesteuerte Ladung

BEDIENUNG

• Verbinden Sie das Ladegerät mit dem beigelegten USB Kabel.
• Schließen Sie das USB Kabel an einem beliebigen USB Anschluss (z.B. Netzteil, PC, Powerbank) an.
• Legen Sie den Akku polrichtig (siehe Gravierung im Ladefach) in das Ladefach ein.
• Das Produkt zeigt für 5 Sekunden den Ladezustand des Akkus an und startet danach automatisch den Ladevorgang.
• Sobald ein Akku vollgeladen ist erfolgt die automatische Umschaltung auf Erhaltungsladung.
• Sie können den vollgeladenen Akku nun entnehmen.
• Nachdem alle Akkus entnommen wurden, bitte das Produkt von der Stromversorgung trennen.

LED ANZEIGE

	Rot Orange Grün
Kapazitätsanzeige(für die ersten 5s nach dem Einlegen)	<25% 25-75% >75%
Ladung An
Fehler Blinken
Voll / Erhaltungsladung An

Pause (*1) Blinken

(*1) Falls das angeschlossene USB Gerät zu wenig Strom (empfohlen min. 2.1A) liefert, setzt das Gerät Ladefächer auf Pause. Sie können problemlos Ihre Akkus damit Laden, allerdings dauert der Ladevorgang durch diese Pause länger.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösung

Keine LED Anzeige - Keine Verbindung zum USB Netzteil- USB Netzteil nicht OK	- Überprüfen Sie die Verbindung- Verwenden Sie ein anderes Netzteil
Akku wird nicht erkannt- Akku verpolt ein- gelegt	- Legen Sie den Akku polrichtig ein
LED blinkt orange - Akkuschacht pausiert, da die Leistung der USB Versorgungsquelle zu gering ist um alle Akkus gleichzeitig zu laden	- USB Versorgungsquelle mit mindestens 2.1A verwenden- Längere Ladezeit akzeptieren

PFLEGE UND WARTUNG

Reinigung

Unterbrechen Sie vor jeder Reinigung die Spannungsversorgung zum Produkt und entnehmen Sie alle Akkus.

Zur Reinigung verwenden Sie lediglich ein weiches, trockenes oder leicht feuchtes Tuch (gegebenenfalls unter

Zugabe von etwas mildem Geschirrspülmittel). Verwenden Sie zur Reinigung auf keinen Fall Scheuer- oder Lösungsmittel.

TECHNISCHE DATEN

Stromversorgung USB 5V, min. 1A, 2,1A für Schnellladung, max. 2,4A

Ladefächer 4x Rundzellen, 1x 9V E-Block

Ladestrom D/C/AA: 800mA/ AAA: 400mA

9V E-Block: 15mA

Erhaltungsladestrom D/C/AA: 13 mA/ AAA: 6,5mA

9V E-Block: 1,3mA

Geeignete Akkutypen

(Unterschiedliche Typen oder Kapazitäten können beliebig kombiniert werden)

Anzahl Typ (NiMH) Max. ladbare Kapazität

	Mono D 11000 mAh
1-4	Baby C 6000 mAh
	Mignon AA 3000 mAh
	Micro AAA 1100 mAh

1 9V E-Block 300mAh

Bei Ladung eines 9V E-Blocks können in den mittleren zwei Rundzellenladeschächten nur Micro AAA / Mignon AA geladen werden

Ladezeitentabelle

Typ	Kapazität	Ladezeit ca.	Ladestrom
Micro AAA	1000 mAh	3 h	400 mA
	800 mAh	2,4 h
Mignon AA	2650 mAh	4 h	800 mA
	2500 mAh	3,75 h
	2100 mAh	3 h
	1300 mAh	2 h
Baby C	4500 mAh	6,75 h	800 mA
	2500 mAh	3,75 h
Mono D	10000 mAh	15 h	800 mA
	8500 mAh	12,75 h
	5000 mAh	7,5 h
9V E-Block	Bis 300mAh	24h	15 mA

ENTSORGUNG

Entsorgen Sie das Produkt gemäß den gesetzlichen Bestimmungen. Die Kennzeichnung „Mülltonne“ weist darauf hin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden dürfen. Benutzen Sie die Rückgabe- und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.

Batterien und Akkus sind Wertstoffe und dürfen nicht im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien und Akkus stets an den dafür vorgesehenen Sammelstellen ab.

Damit erfüllen Sie Ihre gesetzlichen Pflichten und leisten Ihren Beitrag zum Umweltschutz.

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

GARANTIEHINWEIS

Auf das Gerät bieten wir eine dreijährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden. Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Das Produkt entspricht den Anforderungen der EU Richtlinien.

Unsere Garantiebestimmungen finden Sie online unter: www.ansmann.de

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung.

CE Das Produkt entspricht den Anforderungen der EU Richtlinien.
