CDX-C6850R - Rádio de carro SONY - Manual de utilização gratuito

Tipo de produto	Autorrádio CD com sintonizador RDS
Marca	Sony
Modelo	CDX-C6850R
Dimensões (L x A x P)	178 x 50 x 160 mm (padrão DIN)
Peso	aproximadamente 1,5 kg
Alimentação	12 V CC (massa negativa)
Consumo elétrico	Em funcionamento: < 10 A, em espera: < 1 mA
Potência de saída	4 x 45 W (máx.)
Funções principais	Leitor de CD, sintonizador RDS, controle remoto incluído, pré-amplificador de 2 vias, entrada auxiliar
Formatos de áudio compatíveis	CD de áudio, MP3 (em CD-R/RW)
Entrada de linha (Aux)	Conector jack 3,5 mm no painel frontal
Saídas pré-amplificadas	2 pares (dianteiro/traseiro) com nível de saída ajustável
Visor	Tela LCD retroiluminada (colorida)
Iluminação das teclas	Vermelho/verde comutável
Manutenção e limpeza	Limpe com um pano macio e seco; não use produtos abrasivos
Segurança	Desconecte o aparelho antes de limpar; não exponha à umidade
Peças de reposição e reparabilidade	Disponíveis através da rede de assistência técnica Sony; consulte o medidor de reparo
Informações gerais	Manual em PDF disponível online (124 páginas); manual do usuário completo

Perguntas frequentes - CDX-C6850R SONY

Como ajustar o relógio no Sony CDX-C6850R?

Pressione o botão DSPL (exibição) até que a hora pisque, em seguida, use os botões de volume para ajustar as horas e os minutos. Confirme pressionando DSPL novamente.

Posso ouvir CDs MP3 com este autorrádio?

Sim, o Sony CDX-C6850R suporta a reprodução de MP3 gravados em CD-R ou CD-RW. Certifique-se de que os arquivos estão no formato padrão.

Como conectar um dispositivo externo como um smartphone?

Use a entrada Aux (conector 3,5 mm) localizada no painel frontal. Conecte seu dispositivo e selecione a fonte 'AUX' no autorrádio.

O que fazer se o CD não aparecer ou não tocar?

Primeiro, verifique se o CD está limpo e sem arranhões. Tente outro disco. Se o problema persistir, verifique se o formato é compatível (CD de áudio ou MP3). Uma reinicialização do aparelho também pode ajudar.

Como memorizar estações de rádio pré-programadas?

Sintonize a estação desejada, em seguida, mantenha pressionado um dos botões numerados (1 a 6) por alguns segundos até que o som retorne. A estação é então memorizada.

A tela não acende mais, o que fazer?

Primeiro, verifique o fusível do autorrádio (geralmente 10A). Se o fusível estiver intacto, certifique-se de que a fiação de alimentação está correta. Se nada funcionar, consulte um profissional.

Como ajustar os graves e os agudos?

Pressione o botão SOUND para acessar as configurações de som. Use os botões de volume para selecionar 'BASS' ou 'TREBLE', em seguida, gire o botão de volume para ajustar o nível. Confirme com ENTER.

Posso controlar este autorrádio com um controle remoto?

Sim, um controle remoto é fornecido com o Sony CDX-C6850R. Certifique-se de que a pilha esteja funcionando e aponte o controle remoto para o sensor localizado no painel frontal.

Como limpar o painel do autorrádio?

Use um pano macio e seco (nunca use produtos químicos ou abrasivos). Para sujeiras persistentes, umedeça levemente o pano com água.

Onde posso encontrar o cabo de aterramento?

O cabo de massa (preto) deve ser conectado a uma massa metálica limpa do veículo. Se o cabo estiver faltando, você pode comprar um em uma loja de acessórios automotivos.

MANUAL DE UTILIZADOR CDX-C6850R SONY

Manual de instruções PT

Bruksanvisning

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

Consulte o manual fornecido para obter informações sobre montagem/ligações.

Bem-vindo!

Obrigado por ter adquirido o leitor de discos compactos da Sony. Este aparelho está equipado com várias funções de grande utilidade e com um comando rotativo e um comando sem fios opcional.

Além da reprodução de CDs e do rádio, pode aumentar a versatilidade do seu sistema ligando um dispositivo de CD/MD*1 opcional. Quando estiver a utilizar este leitor, ou um dispositivo de CD opcional com a função CD TEXT, quando reproduzir um disco CD TEXT*2, a informação CD TEXT aparece no visor.

1 Também pode ligar um dispositivo de CD, de MD, um leitor de CD e um leitor de MD. ² O disco CD TEXT é um CD de áudio que inclui informações, como os nomes do disco, do artista e das faixas. Estas informações são gravadas no disco.

Índice

Este aparelho

Localização das teclas 4

Como começar

Reinicializar o aparelho 6

Retirar o painel frontal 6

Acertar o relógio 7

Leitor de CDs

Ouvir um CD

Reproduzir um CD em vários modos

Rádio

Memorização automática de estações — Memória da Melhor Sintonia (BTM)

Memorização das estações pretendidas

Recepção das estações memorizadas

RDS

Panorâmica da função RDS

Visualização do nome da estação

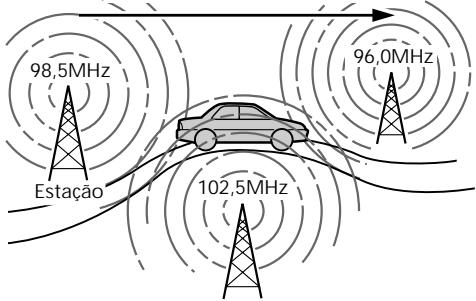

Re-sintonização automática do mesmo programa — Frequências Alternativas (AF)

Ouvir informações sobre a situação do trânsito

Pré-programação dos dados AF e TA nas estações RDS

Localização de uma estação através do tipo de programa

Acerto automático do relógio

Outras funções

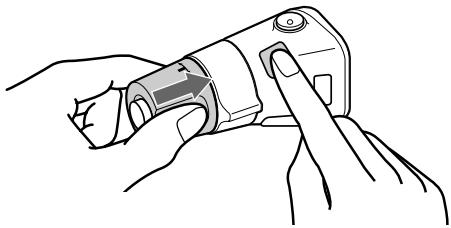

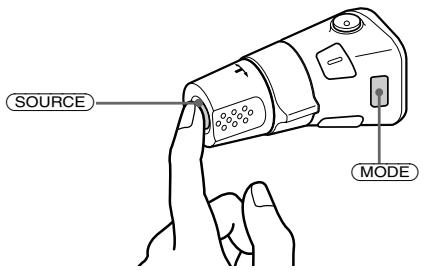

Identificação do comando rotativo 17

Utilização do comando rotativo 18

Regulação das características de som 19

Regular a frequência das colunas e do subwoofer(s) 21

Equipamento opcional

Reprodução de um CD ou MD 22

Reprodução repetitiva das faixas - Reprodução repetitiva. 24

Reprodução das faixas por ordem aleatória - Reprodução aleatória 24

Localização de um disco pelo nome - Listagem 25

Seleção das faixas específicas para reprodução Banco 26

Informação adicional

Precauções 27

Manutenção 28

Desmontagem do aparelho 28

Especificações 29

Guia de resolução de problemas 30

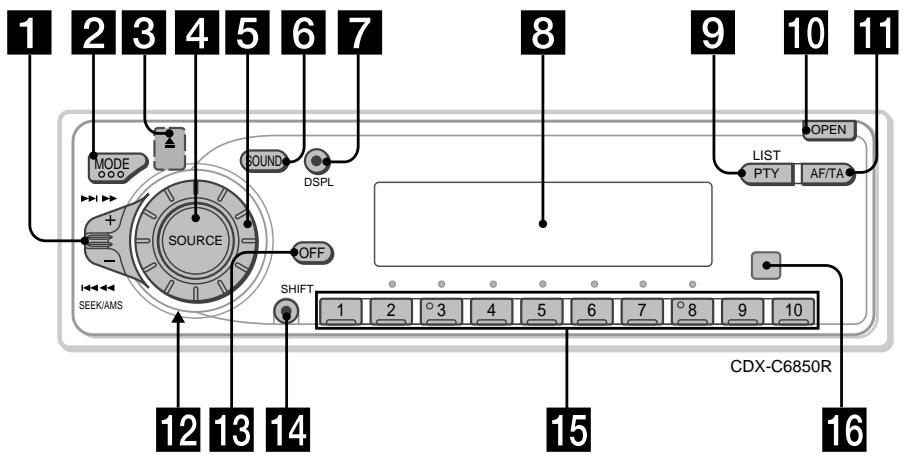

Localização das teclas

Para mais informações, consulte as respectivas páginas.

1 Tecla SEEK/AMS (procura/Sensor de Música Automática/pesquisa manual) 9, 11, 13, 16, 23, 26 2 Tecla MODE (seleção de banda/dispositivo) 10, 11, 22, 25 3 Tecla ◀ (ejetar) 8 4 Tecla SOURCE (seleção da fonte) 8, 10, 11, 15, 21, 22, 25 5 Botão rotativo (volume/volume do subwoofer/graves/agudos/esquerda-direita/controlo frente-atrás) 7, 19, 24, 25 6 Tecla SOUND 19 7 Tecla DSPL (alteração do modo do visor) 8, 9, 12, 22, 23, 25 8 Visor 9 Tecla PTY/LIST Lista de títulos 24, 25 Listagem 25 Programa RDS 16

10 Tecla OPEN 6, 8, 28 11 Tecla AF/TA 13, 14, 15 12 Tecla de reinicialização (localizada na parte da frente do aparelho, atrás do painel frontal) 6 13 Tecla OFF 6, 8 14 Tecla SHIFT PLAY MODE 10, 11, 12, 13, 15, 26 REP 10, 24 SET UP 7, 9, 17, 20, 21, 23 SHUF 10, 24 15 Durante a receção de rádio: Teclas numéricas 11, 14, 15 Durante a reprodução de CD/MD: Teclas de seleção direta de discos 23 16 Recetor do comando sem fios opcional

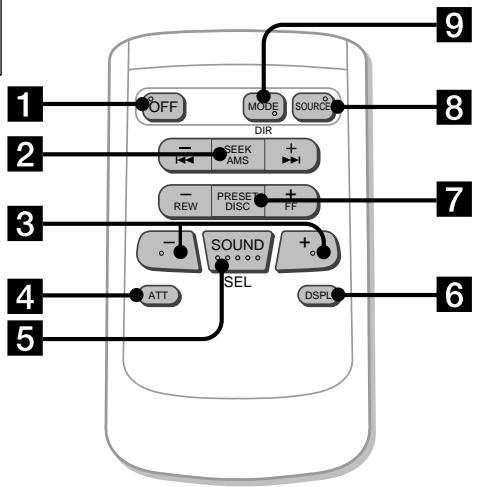

Telecomando opcional sem fios (RM-X47)

Teclas do telecomando sem fio com funções idênticas às do aparelho principal.

1 Tecla OFF 2 Tecla SEEK/AMS 3 Teclas (-) (+) 4 Tecla ATT 5 Tecla SOUND/SEL

6 Tecla DSPL 7 Tecla PRESET/DISC Não pode efetuar a pesquisa manual e a sintonização manual com o telecomando. 8 Tecla SOURCE 9 Tecla MODE/DIR

Reinicializar o aparelho

O aparelho tem que ser reinicializado antes de ser utilizado pela primeira vez ou após a substituição da bateria do automóvel.

Retire o painel frontal e carregue no botão de reinicialização com um objeto pontiagudo, por exemplo, a ponta de uma esferográfica.

Tecla de reinicialização

Notas

• Se carregar na tecla de reinicialização, desativa o relógio e algumas das funções memorizadas.
• Quando ligar o cabo de alimentação ou reinicializar o aparelho, aguarde cerca de 10 segundos antes de introduzir um disco. Se introduzir um disco nestes 10 segundos, o aparelho não é reinicializado e é necessário carregar novamente no botão de reinicialização.

Retirar o painel frontal

Pode retirar o painel frontal para impedir que o aparelho seja roubado.

Antes de retirar o painel frontal, tem de carregar em OFF. Carregue em OPEN, faça deslizar o painel frontal ligeiramente para a direita e puxe o lado esquerdo para fora.

Notas

• Não deixe o painel cair no chão quando o retirar do aparelho.
• Se retirar o painel com o aparelho ligado, este desliga-se automaticamente para não avariar os altifalantes.
• Se levar o painel frontal consigo, coloque-o na caixa de transporte fornecida.

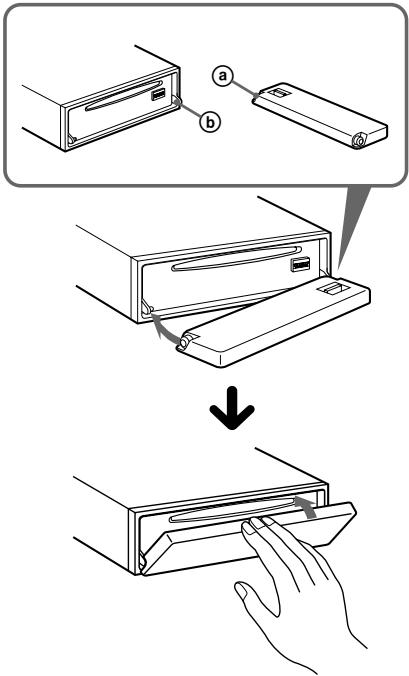

Colocar o painel frontal

Introduza o eixo ⑥ do aparelho no orifício ④ do painel frontal como se mostra na ilustração e empurre o lado esquerdo para dentro.

Notas

• Quando colocar o painel frontal no aparelho, certifique-se de que o mesmo se encontra na posição correta.
• Não fazer muita pressão sobre o painel frontal quando o colocar no aparelho.
• Não carregue nem faça demasiada pressão sobre o visor do painel frontal.
• Não exponha o painel frontal à incidência direta dos raios solares, a fontes de calor, como condutas de ar quente, nem o deixe num local muito húmido. Nunca o deixe sobre o tablier de um automóvel estacionado ao sol, porque pode ocorrer um aumento considerável da temperatura no interior do automóvel.

Se rodar a chave de ignição para a posição OFF, sem retirar o painel frontal, o alarme de advertência é ativado e ouve-se um sinal sonoro durante alguns segundos.

Se ligar um amplificador de potência opcional e não utilizar o amplificador do aparelho, o sinal sonoro será desativado.

Acertar o relógio

O relógio tem uma indicação digital de 24 horas.

Exemplo: Para acertar o relógio para as 10:08

1 Carregue primeiro em (SHIFT) e depois várias vezes em ③ (SET UP) até aparecer a indicação "Clock" no visor.

1 Carregue em ⑤ (→)

A indicação das horas começa a piscar.

Acerte a hora.

sentido regressivo

sentido progressivo

3 Carregue em ⑤ (→)

A indicação dos minutos começa a piscar.

Acerte os minutos.

sentido regressivo

sentido progressivo

2 Carregue em SHIFT.

O relógio começa: american.

3 Carregue em SHIFT.

Quando acabar de acertar o relógio, o visor volta ao modo de reprodução normal.

Ouvir um CD

1 Carregue em OPEN e coloque o CD. Etiqueta virada para cima.

2 Feche o painel frontal. A reprodução inicia-se automaticamente.

Se já tiver introduzido um CD, carregue várias vezes em SOURCE até aparecer a referência "CD", e inicie a reprodução.

Indicação de CD Tempo de reprodução decorrido

Nota: Para reproduzir um CD de 8 cm, utilize o adaptador opcional para discos compactos da Sony (CSA-8).

Para	Carregue em
Parar a reprodução	OFF
Ejectar o CD	OPEN ecedeis▲

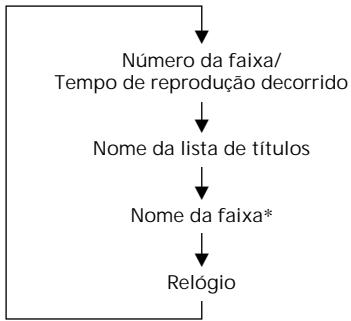

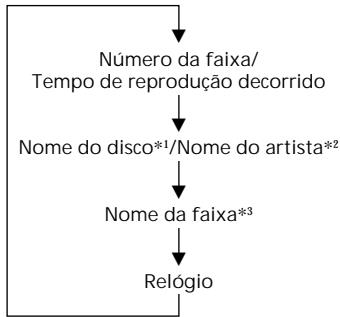

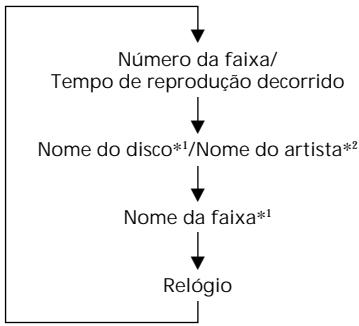

Alterar os elementos do visor Sempre que carregar em DSPL durante a reprodução de um CD ou disco CD TEXT, os elementos mudam pela ordem seguinte:

1 Se tiver introduzido um disco que não seja CD TEXT, a indicação "NO D.Name" aparece no visor. 2 Se reproduzir um disco CD TEXT, o nome do artista aparece no visor a seguir à indicação do nome do disco. (Apenas para os discos CD TEXT com o nome do artista.)

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinária todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão Pode desactivar o modo de Visualização dinária. (Consulte "Alteração das programações do visor e do som" na página 20).

Percorrer automaticamente um nome de disco — Auto Scroll

Se o nome do disco/do artista ou da faixa de um disco CD TEXT tiver mais de 8 caracteres e a função Auto Scroll estiver activada, as informações desfilam automaticamente no visor da forma seguinte:

• O nome do disco aparece quando o disco mudar (se o nome do disco estiver selecionado).
• O nome da faixa aparece quando a faixa mudar (se o nome da faixa estiver selecionado).

Se carregar em DSPL para alterar o elemento do visor, o nome do disco ou da faixa do disco CD TEXT desfila automaticamente quer a função Auto Scroll esteja activada ou não.

1. Durante a reprodução, carregue em SHIFT. 2 Carregue várias vezes em ③ (SET UP) até que a indicação "A.Scr" apareça no visor. 3 Carregue em ⑤ (→) para seleccionar "A.Srl on". 4 Carregue em SHIFT.

Para cancelar a função Auto Scroll, selecione "A.Srl off" no passo 3.

Nota

Se os discos CD TEXT tiverem muitos caracteres, pode acontecer o seguinte: —Alguns dos caracteres não aparecem —A função Auto Scroll não funciona.

Sugestão

Para fazer desfilar manualmente um nome muito comprido de um disco CD TEXT, active a função Auto Scroll e carregue em SHIFT e depois em ② (←) (manual scroll).

Durante a reprodução, carregue no controlo SEEK/AMS para cima ou para baixo e solte-o o número de vezes correspondente ao número de faixas que quer saltar.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Localizar um ponto especial numa faixa — Pesquisa Manual

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo. Solte-o quando localizar o ponto pretendido.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Nota

Se a indicação "L L L" ou "T T T" aparecer no visor, isso significa que chegou ao início ou ao fim do disco e que não pode avançar mais.

Reproduzir um CD em vários modos

Pode reproduzir os CDs em vários modos:

• Repeat (Reprodução Repetitiva) repete a faixa atual.
• Shuf (Reprodução Aleatória) reproduz todas as faixas por ordem aleatória.

Reproduzir faixas repetidamente — Reprodução repetitiva

1. Durante a reprodução, carregue em SHIFT.

Sempre que carregar em SHIFT, acendem-se os elementos que pode selecionar.

2 Carregue várias vezes em (REP) até que a indicação "Repeat 1" apareça no visor.

O aparelho inicia a reprodução repetitiva.

3 Carregue em SHIFT.

Para regressar ao modo de reprodução normal, selecione "Repeat off" no passo 2 acima.

Reproduzir faixas por ordem aleatória — Reprodução aleatória

1 Durante a reprodução, carregue em (SHIFT). 2 Carregue várias vezes em (8) (SHUF) até que a indicação "Shuf 1" apareça no visor.

O aparelho inicia a reprodução aleatória.

3 Carregue em SHIFT.

Para regressar ao modo de reprodução normal, selecione "Shuf off" no passo 2 acima.

Rádio

Memorização automática de estações

— Memória da Melhor Sintonia (BTM)

O aparelho seleciona as estações com os sinais mais fortes e memoriza-as por ordem de frequências. Pode memorizar um máximo de 10 estações em cada banda (FM1, FM2, MW, e LW).

Cuidado

Quando quiser sintonizar uma estação durante a condução, utilize a memória de melhor sintonia para evitar acidentes.

1 Carregue várias vezes em SOURCE para selecionar o sintonizador.

Sempre que carregar em (SOURCE), a fonte muda pela ordem seguinte:

• O elemento não aparece, se não estiver ligado o equipamento opcional correspondente. 2 Carregue várias vezes em MODE para selecionar a banda.

Sempre que carregar em MODE, a banda muda pela ordem seguinte:

3 Carregue em (SHIFT) e, em seguida, carregue várias vezes em (4) (PLAY MODE) até que a indicação “B.T.M” apareça no visor. 4 Carregue em ⑤ (→). O aparelho memoriza as estações nas teclas numéricas, pela ordem das respectivas frequências.

Quando a programação fica memorizada, ouve-se um sinal sonoro.

5 Carregue em (SHIFT).

Notas

• O aparelho não memoriza estações com sinais fracos. Se o aparelho estiver a receber poucas estações, algumas das teclas numéricas mantêm a sua programação anterior.
• Se aparecer um número no visor, o aparelho começa a memorizar as estações, a partir da estação indicada.
• Se não estiver nenhum CD dentro do aparelho, mesmo que carregue em SOURCE, só aparece a banda do sintonizador.

Memorização das estações pretendidas

Pode memorizar no máximo 20 estações de FM (10 para FM1 e FM2), 10 estações de MW e 10 estações de LW, pela ordem pretendida.

1 Carregue várias vezes em (SOURCE) para selecionar o sintonizador. 2 Carregue várias vezes em MODE para selecionar a banda. 3 Empurre o controlo SEEK/AMS para cima ou para baixo para sintonizar a estação que quer memorizar na tecla numérica. 4 Carregue sem soltar na tecla numérica pretendida (1) a (10) até aparecer a indicação "MEM". A indicação da tecla numérica aparece no visor.

Nota

Se tentar memorizar mais do que uma estação na mesma tecla numérica, o aparelho apaga a estação memorizada anteriormente.

Recepção das estações memorizadas

1 Carregue várias vezes em SOURCE para selecionar o sintonizador. 2 Carregue várias vezes em MODE para selecionar a banda. 3 Carregue na tecla numérica (1) a (10) em que memorizou a estação desejada.

Se não conseguir sintonizar uma estação pré-programada

Para procurar a estação, empurre o controlo SEEK/AMS para cima e para baixo e solte (sintonização automática). O varrimento para quando o aparelho sintonizar uma estação. Carregue várias vezes no controlo SEEK/AMS para cima ou para baixo, até encontrar a estação pretendida.

Nota

Se a sintonização automática parar frequentemente, carregue em (SHIFT) e depois carregue várias vezes em 4 (PLAY MODE) até que a indicação "Local" (modo de pesquisa local) apareça no visor. Em seguida, carregue em 5 (→) para selecionar "Local on". Carregue em SHIFT. O aparelho sintoniza apenas estações com sinais relativamente fortes.

Sugestão

Se souber a frequência da estação que quer ouvir, carregue no controlo SEEK/AMS para cima ou para baixo até aparecer a frequência pretendida (sintonização manual).

Se a receção FM estéreo for deficiente — Modo Mono

1 Durante a receção de rádio, carregue primeiro em (SHIFT) e depois várias vezes em ④ (PLAY MODE) até aparecer a indicação "Mono" no visor. 2 Carregue várias vezes em 5 (→) até que a indicação "Mono on" apareça no visor.

A qualidade do som melhora, mas passa a ser um som mono (a indicação "ST" desaparece do visor).

3 Carregue em SHIFT.

Para regressar ao modo de reprodução normal, selecione "Mono off" no passo 2 acima.

Alterar os elementos no visor. Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Frequência ↔ Relógio

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão: Pode desativar o modo de visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 20).

RDS

Panorâmica da função RDS

O Sistema de Dados de Rádio (RDS) é um serviço de difusão que permite às estações FM enviar informação digital adicional juntamente com a onda de rádio normal. O aparelho estéreo do seu automóvel permite-lhe utilizar uma série de serviços. Pode, por exemplo, voltar a sintonizar o mesmo programa automaticamente, ouvir informações sobre o trânsito, e localizar estações pelo tipo de programa.

Notas

• A disponibilidade de todas as funções RDS depende do país ou da região.
• Se o sinal for fraco ou se a estação sintonizada não estiver a transmitir dados RDS, a função RDS pode não funcionar corretamente.

Visualização do nome da estação

O nome da estação atual acende-se no visor.

Selecione uma estação FM (página 10). Se sintonizar uma estação FM que transmite dados RDS, o nome da estação aparece no visor.

FM1

BBC R1

Nota: A indicação ** significa que está a receber uma estação RDS.

Alterar os elementos no visor Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Frequência (Nome da estação) ↔ Relógio

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desativar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 20).

Nota

A indicação "NO NAME" aparece no visor, se a estação que está a receber não transmitir dados RDS.

Re-sintonização automática do mesmo programa

Frequências Alternativas (AF)

A função Frequências Alternativas (AF) seleciona e volta a sintonizar automaticamente a frequência com o sinal mais forte numa rede. Se utilizar esta função, pode ouvir continuamente o mesmo programa durante uma viagem para um local distante, sem ter que voltar a sintonizar manualmente.

As frequências mudam automaticamente.

1 Seleciona uma estação FM (página 10). 2 Carregue várias vezes em (AF/TA) até que a indicação "AF on" apareça no visor.

O aparelho começa a procurar uma estação alternativa com um sinal mais forte na mesma rede.

Nota

Se não houver uma estrutura alternativa na área e não precisar de procurar uma estrutura, desative a função AF carregando várias vezes em (AFTA) até que a indicação “AFTA off” apareça no visor.

Alterar os elementos no visor

Sempre que carregar em / TA , o elemento muda da seguinte maneira:

• Selecione esta opção para fazer as funções AF e TA.

Notas

• Se a indicação "NO AF" e o nome da estação piscarem alternadamente no visor, isso significa que o aparelho não consegue localizar uma estação alternativa na rede.
• Se o nome da estação começar a piscar (antes de selecionar uma estação com a função AF ativada), isso significa que não existe uma frequência alternativa disponível. Carregue em SEEK/AMS para baixo ou para cima quando o nome da estação estiver a piscar (durante 8 segundos). O aparelho começará a procurar outra frequência com os dados PI (Identificação do Programa). Aparece a indicação "PI seek" e não se ouve som. Se o aparelho não conseguir encontrar outra frequência, a indicação "NO PI" aparece e o aparelho volta à frequência anteriormente selecionada.

Ouvir um programa regional A função "REG on" (regional on) deste aparelho permite continuar a receber um programa regional sem ter que mudar para outra estação regional (não se esqueça de ativar a função AF). A pré-definição de fábrica deste aparelho é "REG on", mas se quiser desativar esta função proceda da seguinte maneira.

1 Durante a receção de rádio, carregue primeiro em (SHIFT) e depois várias vezes em 4 (PLAY MODE) até aparecer a indicação "REG" no visor. 2 Carregue várias vezes em ⑤ (→) até que a indicação "REG off" apareça no visor. 3 Carregue em SHIFT. Se selecionar "REG off", o aparelho pode mudar para outra estação regional da mesma rede.

Para voltar a ativar a estação regional, selecione "REG on" no passo 2 acima.

Nota

Função Ligação Local (só para o Reino Unido)

A função Local Link permite-lhe selecionar outras estações locais na área, mesmo que não estejam memorizadas nas teclas numéricas.

1 Carregue numa tecla numérica onde esteja memorizada uma estação local. 2 Passados cinco segundos, volte a carregar na mesma tecla numérica. 3 Repita este procedimento até encontrar a estação local pretendida.

Ouvir informações sobre a situação do trânsito

Os dados sobre o trânsito (TA) e Programas de trânsito (TP) permitem-lhe sintonizar automaticamente uma estação de FM que esteja a transmitir informações de trânsito mesmo que esteja a ouvir outras fontes de programa.

Carregue várias vezes em AF/TA até aparecer a indicação "TA on" ou "AF TA on" no visor. O aparelho começa a procurar estações que transmitam informações de trânsito. A indicação "TP" aparece no visor se o aparelho encontrar uma estação que transmita informações de trânsito. Quando as informações de trânsito começarem a ser transmitidas, a indicação "TA" pisca no visor. A indicação "TA" para de piscar quando terminar a transmissão das informações sobre o trânsito.

Sugestão

Se a transmissão das informações sobre o trânsito começar quando estiver a ouvir outra fonte, o aparelho muda automaticamente para a referida transmissão. Quando a transmissão terminar, o aparelho volta a reproduzir a fonte original.

Notas

• A informação "NO TP" pisca durante cinco segundos se a estação que está a ouvir não transmitir informações sobre o trânsito. Depois, o aparelho começa a procurar uma estação que transmita as informações.
• Se as indicações "EON" e "TP" aparecerem no visor, a estação atual utiliza as informações de trânsito transmitidas por outras estações da mesma rede.

Para cancelar as informações de trânsito recebidas

Carregue em AF/TA ou SOURCE

Para cancelar todas as informações sobre o trânsito, desative a função carregando em AF/TA até que a indicação "AF TA off" apareça no visor.

Pré-regulação do volume das informações sobre o trânsito

Se não quiser perder as informações sobre o trânsito, pode pré-regular o respetivo nível do volume. Quando começa a transmissão das informações sobre o trânsito, o aparelho regula automaticamente o volume para o nível pré-programado.

1 Selecione o nível de volume pretendido. 2 Carregue em AF/TA durante alguns segundos.

A indicação "TA" aparece e a definição fica memorizada.

Recepção de informações de emergência

Se for transmitida uma informação de emergência quando estiver a ouvir rádio, o programa muda automaticamente para a estação que estiver a transmitir esta comunicação. Se estiver a ouvir qualquer outra fonte, pode ouvir as informações de emergência se ativar as funções AF ou TA. O aparelho muda automaticamente para a estação que está a transmitir estas informações, seja qual for a fonte que esteja a ouvir no momento.

Pré-programação dos dados AF e TA nas estações RDS

Quando efetua a pré-programação das estações RDS, o aparelho memoriza os dados e a frequência de cada estação para que não tenha de fazer a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar uma programação diferente (AF, TA ou ambas) para cada estação pré-programada ou a mesma programação para todas as estações pré-programadas.

Pré-seleção da mesma programação para todas as estações pré-programadas

1 Selecione uma banda de FM (página 10). 2 Carregue várias vezes em AF/TA para selecionar "AF on", "TA on" ou "AF TA on" (para as funções AF e TA).

Se selecionar "AF TA off", memoriza as estações que transmitem dados RDS e as estações que não transmitem dados RDS.

3 Carregue em SHIFT e depois carregue várias vezes em 4 (PLAY MODE) até que a indicação "BTM" apareça no visor. 4 Carregue em 5 (→) até a indicação "B.T.M" piscar no visor. 5 Carregue em (SHIFT).

Pré-seleção de programações diferentes para cada estação pré-programada

1 Selecione uma banda FM e sintonize a estação pretendida (página 11). 2 Carregue várias vezes em AF/TA para selecionar "AF on", "TA on" ou "AF TA on" (para as funções AF e TA). 3 Carregue na tecla numérica pretendida até que a indicação "MEM" apareça no visor.

Para pré-programar outras estações, repita este procedimento a partir do passo 1.

Sugestão

Se quiser alterar a programação predefinida AF e/ou TA, depois de sintonizar a estação pré-programada, ative/desative a função AF ou TA.

Localização de uma estação através do tipo de programa

Pode localizar a estação pretendida selecionando um dos tipos de programa apresentados abaixo.

Tipos de programs	Visor
Noticiários	News
Actualidades	Affairs
Informações	Info
Desporto	Sport
Educação	Educate
Teatro	Drama
Cultura	Culture
Ciência	Science
Variados	Varied
Pop	Pop M
Rock	Rock M
Música ligeira	Easy M
Música clássica ligeira	Light M
Música clássica erudita	Classics
Outros temas de música	Other M
Meteorologia	Weather
Finanças	Finance
Programas paracriancies	Children
Assuntos sociais	Social A
Religião	Religion
Programas com chamadas dos ouvintes	Phone IN
Viagens	Travel
Lazer	Leisure
Jazz	Jazz
Música “country”	Country
Música nacional	Nation M
Música nostálgica	Oldies
Música “folk”	Folk M
Documentários	Document
Não especifiedo	None

Nota Não pode utilizar esta função nos países que não transmitam dados PTY (seleção do tipo de programa).

1 Carregue em (PTY/LIST) durante a receção de FM às vezes que a indicação "PTY" apareça no visor.

Se a estação estiver a transmitir dados PTY, o nome do tipo de programa atual aparece no visor. Se a estação sintonizada não for RDS ou se os dados RDS não foram recebidos, a indicação “- - - - ” aparece no visor.

2 Carregue várias vezes em PTY/LIST até aparecer o tipo de programa pretendido. Os temas de programa aparecem pela ordem indicada na janela acima. Não se esqueça que não pode selecionar "None" (não especificado) para pesquisa.

3 Carregue levemente no controlo SEEK/ AMS para cima ou para baixo. O aparelho começa a procurar uma estação que esteja a transmitir o tipo de programa selecionado. Quando o aparelho encontrar o programa, o tipo de programa volta a ser mostrado no visor durante cinco segundos. Se o aparelho não conseguir localizar o tipo do programa pretendido, a indicação “NO” e o tipo de programa aparecem alternadamente durante cinco segundos. Depois volta a sintonizar a estação anterior.

Acerto automático do relógio

Os dados CT (Hora do Relógio) da transmissão RDS acertam o relógio automaticamente.

1 Durante a receção de rádio, carregue primeiro em ③ (SET UP) até aparecer a indicação "CT" no visor.

2 Carregue várias vezes em (5)(→) até aparecer a indicação "CT on" no visor. O aparelho acerta o relógio.

3 Carregue em SHIFT para voltar ao visor normal.

Para cancelar a função CT

• A função CT pode não funcionar como que esteja a receber uma emissão RDS.
• Podem existir diferenças entre a hora programada pela função CT e a hora real.

Outras funções

Identificação do comando rotativo

Dependendo da forma como montar o comando rotativo, coloque a etiqueta adequada como mostra a ilustração abaixo.

Utilização do comando rotativo

O comando rotativo funciona se carregar nas teclas e/ou nos controlos rotativos. Também pode controlar dispositivos opcionais de CD ou MD com o comando rotativo.

Se carregar nas teclas (SOURCE e MODE)

Sempre que carregar em (SOURCE), a fonte muda na ordem seguinte:

TUNER → CD → MD*

• O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

Se carregar em MODE, o

funcionamento muda da seguinte forma:

• Sintonizador: FM1 → FM2 → MW → LW Dispositivo de CD: CD1 → CD2 → ... Dispositivo de MD: MD1 → MD2 → ...

Rode o controlo durante uns momentos e solte-o para:

• Localizar uma faixa específica num disco. Rode e segure o controlo até localizar o ponto específico numa faixa, e solte-o para iniciar a reprodução.
• Sintonizar as estações automaticamente. Rode sem soltar o comando para localizar uma estação específica.

Se rodar e carregar no controlo (controlo PRESET/DISC)

Carregue e rode o controlo para:

• Receber as estações memorizadas nas teclas numéricas pré-programadas.
• Mudar de disco.

Outras operações

Rode o controlo VOL para regular o volume.

Carregue em

ATT para

reduzir o som ao mínimo.

Carregue em OFF para desligar o aparelho.

Carregue em (SOUND) para regular o volume e o menu de controlo do som.

Carregue em LIST para ver os nomes memorizados.

Alteração da direção de funcionamento

A direção de funcionamento dos comandos vem programada de fábrica para os valores indicados abaixo.

Para diminuir

Se for necessário montar o comando rotativo no lado direito da coluna da direção, pode inverter a direção de estrutura.

Carregue em (SOUND) e no controlo VOL sem soltar durante alguns segundos.

Sugestão

Temposo alterar a direcção de funcionamento dos controlos com o aparelho (pagina 20).

Regulação das características de som

Pode regular os graves, os agudos, o balanço e o fader.

Pode memorizar os níveis dos graves e dos agudos para cada uma das fontes.

1 Selecione o elemento que pretende regular carregando várias vezes em SOUND

VOL (volume) → SUB (volume do subwoofer) → BAS (graves) → TRE (agudos) → BAL (esquerda-direita) → FAD (controlo frente-atrás)

Efetue a regulação nos três segundos seguintes à seleção do elemento.

(Decorridos três segundos, o botão de comando volta a funcionar como controlo de volume.)

Redução do som ao mínimo

Carregue em ATT no comando rotativo ou no comando sem fios opcional.

A indicação "ATT on" acende-se durante breves instantes.

Para restabelecer o nível de volume anterior, volte a carregar em ATT.

Sugestão

O aparelho reduz automaticamente o volume durante uma chamada telefónica (Função Telephone ATT).

Alteração das programações do visor e do som

Pode programar os seguintes elementos:

• Clock (Relógio) (página 7).
• CT (Hora do Relógio) (página 17).
• D.Info (informação dupla) - para visualizar, simultaneamente, o relógio e o modo de reprodução (ON) ou para visualizar cada uma das informações, alternadamente (OFF).
• Amber/Green - para alterar a cor do visor para verde ou âmbar.
• Dimmer - para alterar o brilho do visor. — Selecione "on" para atenuar o brilho do visor.
• Contrast - para regular o contraste, se as indicações no visor não forem reconhecidas devido à posição do aparelho.
• Beep - para ativar/desativar os sinais sonoros.
• RM (Comando rotativo) - para alterar a direção de estrutura dos controlos no comando rotativo.

— Selecione "norm" para usar o comando rotativo na posição programada na fábrica. — Selecione "rev" quando instalar o comando rotativo no lado direito da coluna de direção. - Loud (Loudness) - para ouvir os graves e agudos mesmo com um volume de som baixo. Os graves e os agudos são reforçados. HPF (Filtro de passagem para as frequências altas). - LPF (Filtro de passagem para as frequências baixas). - M.dspl (Movimento monitor) (Visualização dinâmica) - para fazer e desativar a visualização dinâmica. A.Scrl (Auto Scroll) (página 9, 23).

Nota

Se ligar um amplificador de potência opcional e não utilizar o amplificador do aparelho, o sinal sonoro fica desativado.

1 Carregue em SHIFT.

2 Carregue várias vezes em ③ (SET UP) até que o elemento pretendido apareça no visor.

Sempre que carregar em ③ (SET UP), os elementos no visor mudam da mesma maneira:

Clock → CT → D. Info → Amber/Green → Dimmer → Contrast → Beep → RM → Loud → HPF → LPF → M.dspI → A.ScrI

• Se não estiver a ouvir um CD ou MD, este item não aparece.

Nota: O elemento mostrado no visor difere, dependendo da fonte.

3 Carregue em ⑤ (→) para selecionar a programação pretendida (Exemplo: on ou off).

Se, na programação "Contrast", carregar em ⑤ (→) aumenta o contraste e, se carregar em ② (←) diminui o contraste.

4 Carregue em (SHIFT).

Quando terminar a programação, o visor volta ao modo de reprodução normal.

Regular a frequência das colunas e do subwoofer(s)

Se regular o nível de frequência de corte dos sinais de frequência não desejados, as colunas ligadas ao terminal de saída e/ou o subwoofer(s) ligados ao terminal "subout" transmitirão um som nítido.

Regular a frequência das colunas ligadas ao terminal de saída

— Filtro de passagem para as frequências altas (HPF)

Pode impedir os sinais de baixa frequência não desejados de entrar nas colunas, de forma a adaptarem-se às características das colunas ligadas ao terminal de saída.

1 Carregue em (SOURCE) para selecionar uma fonte (rádio, CD, ou MD). 2 Carregue primeiro em (SHIFT) e depois várias vezes em ③ (SET UP) até que a indicação "HPF" apareça no visor. 3 Carregue várias vezes em ⑤ (→) ou ② (←) para selecionar a definição desejada

Set

HPF120Hz

Sempre que carregar em ⑤ (→) ou ② (←), a frequência de corte indicada no visor muda da seguinte forma:

HPF OFF HPF 80 Hz HPF 120 Hz

4 Carregue em SHIFT. Quando terminar a regulação da frequência, o visor volta ao visor do modo de reprodução normal.

Regular a frequência dos subwoofers

— Filtro de passagem para as frequências baixas (LPF)

Para adaptação às características dos subwoofers ligados, pode eliminar sinais indesejados das frequências altas e médias que entram nos subwoofers.

1 Carregue em (SOURCE) para selecionar uma fonte (rádio, CD ou MD). 2 Carregue primeiro em (SHIFT) e depois várias vezes em ③ (SET UP) até que a indicação "LPF" apareça no visor. 3 Carregue várias vezes em ⑤ (→) ou ② (←) para selecionar a regulação pretendida.

Set

LPF120Hz

Sempre que carregar em ⑤ (→) ou ② (←), a frequência de corte indicada no visor muda da seguinte forma:

LPF OFF LPF 80 Hz LPF 120 Hz

4 Carregue em SHIFT. Quando terminar a regulação da frequência, o visor volta ao visor do modo de reprodução normal.

Equipamento opcional Dispositivo de CD/MD

Este aparelho pode comandar um máximo de sete dispositivos de CD/MD externos com esta configuração:

Pode utilizar qualquer combinação até um máximo de sete dispositivos.

Se ligar um dispositivo de CD opcional com a função CD TEXT, quando reproduzir um disco CD TEXT as informações CD TEXT aparecem no visor.

Reprodução de um CD ou MD

1 Carregue em (SOURCE) várias vezes para selecionar CD ou MD. 2 Carregue em MODE) até que o dispositivo pretendido apareça no visor. O aparelho inicia a reprodução do CD/MD.

Se ligar um dispositivo de CD/MDs ao aparelho, este reproduz as faixas desde o início.

Alterar os elementos do visor Sempre que carregar em DSPL durante a reprodução de CD, CD TEXT, ou MD, os elementos mudam pela ordem seguinte:

1 Se não tiver identificado o disco, ou se não tiver pré-gravado o nome do disco no MD, a indicação “NO D.Name” aparece no visor. 2 Se reproduzir um disco CD TEXT, o nome do artista aparece no visor a seguir ao nome do disco. (Apenas para os discos CD TEXT com o nome do artista.) *3 Se não tiver pré-gravado o nome da faixa de um disco CD TEXT ou de um MD, a indicação "NO T.Name" aparece no visor.

Para atribuir um nome personalizado a CDs e discos CD TEXT com a função de lista de títulos do disco, consulte "Identificação de CD" (página 24).

No entanto, se utilizar etiquetas personalizadas, estas têm sempre prioridade sobre a informação CD TEXT original, se esta estiver presente.

Sugestão

Se quiser ver as informações CD TEXT originais depois de identificar o disco CD TEXT com um nome personalizado, carregue primeiro em (SHIFT) e depois em (5) (→) .

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 20).

Percorrer automaticamente um nome de disco — Auto Scroll

Se o nome do disco, do artista, ou da faixa de um disco CD TEXT ou MD tiver mais de 8 caracteres e a função Auto Scroll estiver ativada, as informações desfilam automaticamente no visor da seguinte forma:

• O nome do disco aparece quando o disco mudar (se o nome do disco estiver selecionado).
• O nome da faixa aparece quando a faixa mudar (se o nome da faixa estiver selecionado).

Se carregar em DSPL para alterar o elemento do visor, o nome do disco ou da faixa do MD ou do disco CD TEXT desfila automaticamente quer a função Auto Scroll esteja ativada ou não.

1 Durante a reprodução, carregue em SHIFT. 2 Carregue várias vezes em ③ (SET UP) até que a indicação "A.Scr1" apareça no visor. 3 Carregue em ⑤ (→) para selecionar "A.Srl on". 4 Carregue em (SHIFT).

Para cancelar a função Auto Scroll, selecione "A.Srl off" no passo 3.

Nota

Se os discos CD TEXT tiverem nomes com muitos caracteres, pode acontecer o seguinte:

—Alguns dos caracteres não aparecem —A função Auto Scroll não funciona.

Sugestão

Para fazer desfilar manualmente um nome muito comprido de um MD ou disco CD TEXT depois de ativar a função Auto Scroll, carregue primeiro em SHIFT, e depois em ② (←) (manual scroll).

Localização de uma faixa específica — Sensor de Música Automática (AMS)

Durante a reprodução, carregue no controlo SEEK/AMS para cima ou para baixo e solte-o o número de vezes correspondente ao número de faixas que quer saltar.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Localização de um ponto especial numa faixa — Pesquisa Manual

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo. Solte-o quando localizar o ponto pretendido.

Pesquisar no sentido progressivo

Pesquisar no sentido regressivo

Localização de um disco através do respectivo número

— Selecção directa dos discos

Carregue na tecla numérica que corresponde ao número do disco pretendido.

A reprodução do disco desejado colocado no dispositivo activo, começa.

Reprodução repetitiva das faixas - Reprodução repetitiva

Pode seleccionar:

• Repeat 1 - para repetir uma faixa.
• Repeat 2 - para repetir um disco.

1 Durante a reprodução, carregue em SHIFT. 2 Carregue em (REP) repetidamente até aparecer a programação pretendida.

O aparelho inicia a reprodução repetitiva.

3 Carregue em (SHIFT).

Para regressar ao modo de reprodução normal, selecione "Repeat off" no passo 2 acima.

Reprodução das faixas por ordem aleatória

-- Reprodução aleatória

Pode selecionar:

• Shuf 1 - para reproduzir as faixas do disco atual por ordem aleatória.
• Shuf 2 - para reproduzir as faixas dos discos do dispositivo ativo por ordem aleatória.
• Shuf All - para reproduzir todas as faixas em todos os dispositivos por ordem aleatória.

1 Durante a reprodução, carregue em (SHIFT). 2 Carregue em (8) (SHUF) repetidamente até aparecer a programação pretendida.

O aparecido inicia a reprodução aleatória.

• "Shuf All" só está disponível para dispositivos de CD.

3 Carregue em SHIFT.

Para regressar ao modo de reprodução normal, selecione "Shuf off" no passo 2 acima.

Identificação de CD

— Liga de títulos (Para um dispositivo de CD com a função ficheiro pessoal)

Pode identificar os discos com um nome personalizado. Pode introduzir até 8 caracteres para cada disco. Se identificar um CD, pode efetuar a localização de um disco pelo nome (página 25) e seleção das faixas específicas para reprodução (página 26).

1 Reproduza o CD e carregue em PTY/LIST durante dois segundos.

2 Introduza os caracteres.

1 Rode o botão no sentido dos ponteiros do relógio para selecionar os caracteres pretendidos.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . →_ -)

Se rodar o botão no sentido contrário ao dos ponteiros do relógio, os caracteres aparecem pela ordem inversa. Se quiser introduzir um espaço em branco entre os caracteres, selecione "_" (traço inferior).

2 Carregue em (5)(→) , depois de localizar o caractere pretendido. O cursor luminoso move-se para o espaço seguinte.

Se carregar em ② (←) , o cursor luminoso move-se para a esquerda.

3 Repita os pontos 1 e 2 para introduzir o nome completo.

3 Para voltar ao modo de reprodução normal de CDs, carregue em PTY/LIST durante dois segundos.

Sugestão: Para apagar ou corrigir um nome, introduza "_" (traço inferior) para cada caractere.

Ver a memória do disco

Carregue em DSPL durante a reprodução de um CD ou de um disco CD TEXT.

Sempre que carregar em DSPL durante a reprodução de um CD ou de um disco CD TEXT, o elemento muda da seguinte forma:

* Se ligar um dispositivo de CD opcional com suporte CD TEXT, quando reproduzir um disco CD TEXT as informações CD TEXT aparecem no visor.

1 Carregue em (SOURCE) repetidamente para selecionar o CD. 2 Carregue em MODE) repetidamente para selecionar o dispositivo de CDs. 3 Carregue em PTY/LIST durante dois segundos. 4 Carregue em DSPL durante dois segundos. 5 Rode o botão para selecionar o nome que pretende apagar. 6 Carregue em (6) (ENTER) durante dois segundos.

O nome é apagado.

Repita os passos 5 e 6, se quiser apagar outros nomes.

7 Carregue em PTY/LIST durante dois segundos.

O aparelho volta ao modo de reprodução normal de CDs.

Nota

Quando apagar a etiqueta personalizada,

aparecerá, no visor, a informação CD TEXT original.

Localização de um disco pelo nome

— Listagem (Para um dispositivo de CD com a função de ficheiro personalizado ou um dispositivo de MD)

Só pode utilizar esta função, se atribuir um nome personalizado aos discos. Para mais informações sobre os nomes dos discos, consulte "Identificação de CD" (página 24).

1 Carregue em PTY/LIST. O nome que atribuiu ao disco que está a ser reproduzido aparece no visor.

Quando atribuir uma etiqueta da lista de títulos a um disco CD TEXT, esta informação torna-se prioritária em relação à informação original do CD TEXT.

2 Carregue várias vezes em (PTY/LIST) até que o disco pretendido seja localizado. 3 Carregue em ⑥ (ENTER) para reproduzir o disco.

Notas

• O nome de disco aparece durante cinco segundos e, depois, o visor regressa ao modo de reprodução normal. Para desligar o visor, carregue em DSPL).
• Os nomes das faixas não aparecem durante a reprodução de um MD ou de um disco CD TEXT.
• Se não houver nenhum disco no carregador, a indicação “NO Disc” aparece no visor.
• Se não atribuir um ficheiro personalizado ao disco, a indicação “ * *” aparece no visor.
• Se o aparelho não ler as informações referentes ao disco, a indicação “?” aparece no visor. Para registar o disco, carregue primeiro na tecla numérica e depois selecione o disco pretendido.
• Existem algumas letras que não podem ser visualizadas (durante a reprodução de MD ou de um disco CD TEXT).

Seleção das faixas específicas para reprodução

— Banco (Para um dispositivo de CD com a função ficheiro pessoal)

Se identificar o disco, pode programar o aparelho para que salte ou reproduza as faixas pretendidas.

1 Inicie a reprodução do disco, carregue em SHIFT e depois (PLAY MODE) durante alguns segundos. Modo de edição do banco.

Nota Se não identificar o disco, o modo de edição do banco não aparece e o modo de edição de programas aparece no visor. Para voltar ao modo de reprodução normal, carregue em SHIFT.

2 Carregue num dos lados da SEEK/AMS para selecionar o número da faixa que pretende editar e carregue em ⑥(ENTER).

A indicação muda de "Play" para "Skip". Para regressar à indicação "Play," carregue novamente em ⑥ (ENTER).

3 Repita o ponto 2 para programar "Play" ou "Skip" para todas as faixas. 4 Carregue em ④ (PLAY MODE) durante alguns segundos. O aparelho volta ao modo de reprodução normal de CDs. 5 Carregue em (SHIFT).

Notas

• Pode programar "Play" ou "Skip" para um máximo de 24 faixas.
• Não pode programar "Skip" para todas as faixas de um CD.

Reproduzir apenas as faixas especificadas

Pode selecionar:

• Bank on - para reproduzir as faixas com a programação "Play".
• Bank inv (Inverso) - para reproduzir as faixas com a programação "Skip".

1 Durante a reprodução, carregue em SHIFT e depois várias vezes em 4 PLAY MODE) até a indicação "Bank" aparecer no visor. 2 Carregue em (5) para selecionar o modo pretendido.

A reprodução inicia-se a partir da faixa imediatamente a seguir à faixa que está a ser reproduzida.

3 Carregue em SHIFT.

Para regressar ao modo de reprodução normal, selecione "Bank off" no passo 2 acima.

Precauções

• Se o seu automóvel estiver estacionado ao sol, fazendo com que a temperatura no seu interior aumente consideravelmente, deixe o aparelho arrefecer antes de utilizá-lo.
• Se o aparelho não estiver a receber corrente, verifique primeiro as ligações. Se estiver tudo em ordem, verifique o fusível.
• Se o sistema de altifalantes não reproduzir o som, regule o controlo de fader para a posição central.
• Se o automóvel estiver equipado com uma antena electrónica, não se esqueça de que esta está automaticamente quando o aparelho está a funcionar.
• A ligação deste aparelho pode provocar o desgaste da bateria se a chave de ignição do automóvel não tiver a posição ACC (acessórios).

Se tiver alguma dúvida ou problema relacionado com o aparelho que não esteja abrangido neste manual, contacte o agente Sony mais próximo.

Notas sobre o manuseamento dos CD

Um disco sujo ou defeituoso pode provocar cortes de som durante a reprodução. Para obter um som de boa qualidade, segure no disco pelas extremidades. Se quiser manter o disco limpo, não toque na respetiva superfície.

Não cole papel nem fita adesiva na superfície com etiqueta.

Não exponha os discos à incidência direta dos raios solares, a fontes de calor como saídas de ar quente do sistema de aquecimento nem os deixe dentro de um automóvel estacionado ao sol porque pode ocorrer um aumento considerável da temperatura no seu interior.

Antes de reproduzir os discos, limpe-os com um pano de limpeza opcional. Limpe os discos a partir do centro para a extremidade. Não utilize dissolventes como benzina, diluente, produtos de limpeza disponíveis no mercado ou sprays antiestáticos próprios para discos analógicos.

Notas sobre a condensação da humidade

Num dia chuvoso ou num local muito húmido, é possível que a humidade se condense na lente que se encontra no interior do leitor de CD. Se isto acontecer, o aparelho não funciona corretamente. Neste caso, retire o disco e aguarde cerca de uma hora até que a humidade se evapore.

Utilize o adaptador para discos compactos opcional da Sony (CSA-8) para evitar danificar o leitor de CD.

Manutenção

Substituição do fusível

Quando substituir o fusível, verifique se está a utilizar um fusível com a amperagem idêntica à indicada no fusível que retirou. Se o fusível rebentar, verifique a ligação à corrente e substitua o fusível. Se o fusível rebentar novamente, pode tratar-se de uma avaria interna. Neste caso, consulte o agente Sony mais próximo.

Advertência

Nunca utilize um fusível com uma amperagem superior à especificada no aparelho. Se o fizer, corre o risco de danificar o aparelho.

Limpeza dos conectores

Se os conectores entre o aparelho e o painel frontal estiverem sujos, o aparelho pode não funcionar corretamente. Para evitar esta situação, abra o painel frontal pressionando em “OPEN”, retire-o e limpe os conectores com um cotonete embebido em álcool. Não faça muita pressão para não danificar os conectores.

Unidade principal

• Para sua segurança, antes de limpar os conectores, desligue o motor e retire a chave da ignição.
• Nunca toque nos conectores diretamente com os dedos ou com um objeto metálico.

Desmontagem do aparelho

1. Faça pressão sobre a patilha existente no interior da tampa frontal com uma chave de parafusos e retire a tampa.

2. Repita o ponto 1 no lado esquerdo. A tampa frontal solta-se.

3. Utilize uma chave de parafusos para puxar a patilha esquerda para fora do aparelho e, em seguida, puxe o lado esquerdo do aparelho para fora até que a patilha saia do suporte.

4. Repita o ponto 3 no lado direito.

5. Faça deslizar o aparelho para fora do suporte.

Especificações

Secção do leitor de CD
Sistema	Sistema audio digital de discos compactos
Relação sinal/ruído	90 dB
Resposta em frequência	10 - 20.000 Hz
Oscilação e vibrazione	abaixo do限时 mensuravel

Secção do sintonizador
FM
Intervalo de sintonização	87,5 - 108,0 MHz
Terminal de antenna	Conector da antenna externa
Frequência intermédia	10,7 MHz
Sensibilitadé'utilização	10 dBf
Selectividade	75 dB a 400 kHz
Relação sinal/ruído	65 dB (estéreo), 68 dB (mono)
Distortion harmonica a 1 kHz	0,7 % (estéreo), 0,5 % (mono)
Separação	35 dB a 1 kHz
Resposta em frequência	30 - 15.000 Hz

MW/LW
Intervalo de sintonização	MW: 531 - 1.602 kHz
	LW: 153 - 281 kHz
Terminal de antenna	Conector da antenna externa
Frequência intermédia	10,71 MHz/450 kHz
Sensibilidade	MW: 30 μV
	LW: 50 μV

Secção do amplificador de potência
Saidas	Saidas dos altifalantes (conectores vedantes)
Impedância dos altifalantes	4 - 8 ohms
Saía de potência Tmaxima	40 W × 4 (a 4 ohms)

Geral
Saías	Saías de LINHA (2)Fio de controlo do relé da antenna electrificAFio de controlo do amplíficator de potênciaFio de controlo da funçãoTelephone ATT
Controlos de som	Graves ±8 dB at 100 HzAgudos ±8 dB at 10 kHz
Requisitos de alimentação	Bateria do automóvel com 12 V CC (negativo à massa)
Dimensoes	aprox. 178 × 50 × 185 mm(l/a/p)
Dimensoes de montagem	aprox. 182 × 53 × 162 mm(l/a/p)
Peso	aprox. 1,2 kg
Acessórios fornecidos	Comando rotativoRM-X4SPeças para instalação e ligações (1 conjunto)Caixa do pailin frontal (1)
Acessórios.optionais	Comando sem fios RM-X47Cabo BUS (fornecido um cabo de pinos RCA)RC-61 (1 m), RC-62 (2 m)Pano de limpeza XP-CD1Adaptador de discos compactos CSA-8
Equipamento optional	Dispositivo de CDs(10/discos)CDX-828, CDX-727Dispositivo de MDs(6 discos)MDX-65Outros permutadores de CD/MD com o SistemaBUS da SonySelector de fonteXA-C30

O design e as especificações estão sujeitos a alterações sem aviso prévio.

A lista de verificação seguinte ajuda a resolver os problemas que possam ocorrer no aparelho. Antes de consultar a lista apresentada abaixo, verifique os procedimentos de estrutura e de ligação.

Geral

Problema	Causa/Solução
Sem som.	• Cancele a função ATT. • Nos sistemas de 2 altifalantes, regule o controlo fazer para a posicao central. • Rode o anel no sentido dos ponteiros do relógio para regular o volume.
O conteudo da memória foi apagado.	• O cabo de alimentação ou a bateria está desligados. • Carregou na tecla reset. → Volte a memorizar o conteudo.
Não aparecem indicações no visor.	Retire o pail frontal e limpe os conectores. Para mais informações, consulte “Limeza dos conectores” (pagina 28).
Sem sinal sonoro.	• Está ligado um amplificador de potência optional e não está a utilizesar o amplificador integrado. • O sinal sonoro está desactivado (pagina 20).

Reprodução de CD/MD

Problema	Causa/Solução
Não consegue introduzir um disco.	• Já introduziu outro CD. • O CD foi mal introduzido ou introduzido ao contrário (MD).
Não consegue reproducir.	MD defeitoso ou CD sujo.
O disco é ejectado automaticamente.	A temperatura ambiente é superior a 50°C.
O CD não é ejectado.	Carregue em ▲ duranteinousometimes.
As teclas de functimento não funcionaam.	Carregue na tecla reinicialização.
Há cortes de som por causa das vibrações.	• Instalou o aparheiro num ângulo superior a 60°. • Não instalou o aparheiro numa superficie estável do automóvel.

Recepção de rádio

Problema	Causa/Solução
Não consigues efetuar a sintonização pré-programada.	• Memorize a Frequência correcta. • O sinal da transmissão é muito fraco.
Não consigues efetuar a sintonização automatística.	O sinal de transmissão é muito fraco. → Utilize a sintonizaçãomanual.
A indicação “ST” está a piscar.	• Sintonize a Frequência de forma correcta. • O sinal da transmissão é muito fraco. → Regule para o modo MONO (pagina 12).

Funções RDS

Problema	Causa/Solução
A funciona SEEK é activada poucOs segundos antes de fazer a ouvir o rádio.	É umaestrutura que não transmite programas de tránsito ou tem um sinal fraco. →Carregue varías vezes em AF/TA até a indicação “AF TA off” aparecer no visor.
Não consigues sintonizar estações com informações sobre oTRSítio.	•Active“TA”. •Aestrutura não transmite informações sobre oTRSítio embora está TP. →Sintonize outras estações.
PTY minha“NONE”.	Aestrutura não especifica o tipo de programa.

Mensagens de erro no visor (com o dispositivo de CD/MD opcional ligado(s)) As indicações mencionadas abaixo piscam durante cinco segundos e ouve-se um sinal sonoro.

Visor	Causa	Solução
NO Mag	Não introduziu o carregarador de discs no dispositalo de CD/MD.	Introduza o carregarador discos no dispositalo CD/MD.
NO Disc	Não introduziu discos no dispositalo de CD/MD.	Introduza os discos no dispositalo de CD/MD.
NG Discs	Há um problema que impede a reprodução de um CD/MD.	Introduza outras CD/MD.
Error*1	O CD está sujo ou foi introduzido ao contrário.*2	Limpe ou introduza o CD corretoamente.
	Não consgue reproduzir um MD devido a um problema.*2	Introduza outras MD.
Blank*1	Não há faixas gravadas no MD.*2	Reproduza um MD com faixas gravadas.
Push Reset	Não consgue utilizear o dispositalo de CD/MD devido a um problema.	Carregue na tecla reset do aparelho.
Not Ready	O compartmento do dispositalo de MD está aberto ou os MD não está corretoamente introduzidos.	Feche o compartmento ou introduza os MD corretoamente.
High Temp	A temperatura ambiente é superior a 50°C.	Espere até que temperatura�� abaixo dos 50°C.

1 Se ocorrer um erro durante a reprodução de um CD ou MD, o número de disco do MD ou do CD não aparece no visor. 2 O número do disco que está a provocar o erro aparece no visor.

Se as soluções acima mencionadas não o ajudarem a resolver o problema, contacte o agente Sony mais próximo.
