Produkttyp	Bilradio CD med RDS-tuner
Märke	Sony
Modell	CDX-C6850R
Mått (B x H x D)	178 x 50 x 160 mm (standard DIN)
Vikt	Cirka 1,5 kg
Strömförsörjning	12 V DC (negativ jord)
Strömförbrukning	I drift: < 10 A, i standby: < 1 mA
Uteffekt	4 x 45 W (max)
Huvudfunktioner	CD-spelare, RDS-tuner, medföljande fjärrkontroll, 2-vägs förförstärkare, aux-ingång
Kompatibla ljudformat	CD-ljud, MP3 (på CD-R/RW)
Line-ingång (Aux)	3,5 mm jackuttag på fronten
Förförstärkarutgångar	2 par (fram/bak) med justerbar utgångsnivå
Display	LCD-skärm med bakgrundsbelysning (färg)
Knappbelysning	Röd/grön omställbar
Underhåll och rengöring	Rengör med en mjuk, torr trasa; använd inte slipande rengöringsmedel
Säkerhet	Koppla bort enheten före rengöring; utsätt inte för fukt
Reservdelar och reparationsmöjligheter	Tillgängliga via Sonys servicecenter; reparationsguide att konsultera
Allmän information	PDF-manual tillgänglig online (124 sidor); fullständig användarmanual

Vanliga frågor - CDX-C6850R SONY

Hur ställer jag in klockan på Sony CDX-C6850R?

Tryck på DSPL-knappen (visning) tills tiden blinkar, använd sedan volymknapparna för att justera timmar och minuter. Bekräfta genom att trycka på DSPL igen.

Kan jag spela MP3-CD-skivor med denna bilradio?

Ja, Sony CDX-C6850R stöder uppspelning av MP3 inspelade på CD-R eller CD-RW. Se till att filerna är i standardformat.

Hur ansluter jag en extern enhet som en smartphone?

Använd Aux-ingången (3,5 mm jack) på fronten. Anslut din enhet och välj källan 'AUX' på bilradion.

Vad gör jag om CD-skivan inte visas eller spelas upp?

Kontrollera först att CD-skivan är ren och utan repor. Prova en annan skiva. Om problemet kvarstår, kontrollera att formatet är kompatibelt (CD-ljud eller MP3). En återställning av enheten kan också hjälpa.

Hur sparar jag förinställda radiostationer?

Ställ in önskad station, håll sedan en av de numrerade knapparna (1 till 6) intryckt i några sekunder tills ljudet återkommer. Stationen är då sparad.

Skärmen tänds inte längre, vad gör jag?

Kontrollera först bilradions säkring (ofta 10A). Om säkringen är hel, kontrollera att strömkablarna är korrekta. Om inget fungerar, kontakta en fackman.

Hur justerar jag bas och diskant?

Tryck på SOUND-knappen för att komma åt ljudinställningarna. Använd volymknapparna för att välja 'BASS' eller 'TREBLE', vrid sedan volymratten för att justera nivån. Bekräfta med ENTER.

Kan jag styra denna bilradio med en fjärrkontroll?

Ja, en fjärrkontroll medföljer Sony CDX-C6850R. Se till att batteriet fungerar och rikta fjärrkontrollen mot sensorn på fronten.

Hur rengör jag bilradions front?

Använd en mjuk, torr trasa (använd aldrig kemiska eller slipande medel). För envis smuts, fukta trasan lätt med vatten.

Var hittar jag jordkabeln?

Jordkabeln (svart) ska anslutas till en ren metalljordpunkt i fordonet. Om kabeln saknas kan du köpa en i en bilbehörsbutik.

BRUKSANVISNING CDX-C6850R SONY

Grattis till köpet av Sony CD-spelare. Med den här enheten får du tillgång till ett flertal funktioner, liksom en medföljande vridkontroll samt möjlighet att använda en trådlös fjärrkontroll (tillval).

Förutom CD-spelaren och radion kan du bygga ut systemet genom att ansluta en valfri CD/MD-enhet*1.

När du använder den här enheten eller ansluter en valfri CD-enhet med CD TEXT-funktion visas CD TEXT-informationen i teckenfönstret; när du spelar upp en CD TEXT-skiva*2.

1 Du kan även ansluta en CD-växlare, MD-växlare, CD-spelare eller MD-spelare. 2 En CD TEXT-skiva är en ljud-CD-skiva som innehåller information som t ex skivans namn, artistens namn och spårnamn. Denna information spelas in på skivan.

Innehållsförteckning

Endast den här enheten

Reglagens placering 4

Komma igång

Återställa enheten 6

Ta bort frontpanelen 6

Ställa klockan 7

CD-spelare

Lyssna på en CD-skiva 8

Spela en CD-skiva i olika lägen 10

Radio

Lagra kanaler automatiskt BTM-funktionen 10

Lagra endast de önskade kanalerna 11

Motta de lagrade kanalerna 11

RDS

Översikt av RDS-funktionen 12

Visa kanalnamnet 12

Ställa in somma program automatiskt — Alternativa frekvenser (AF) 13

Lyssna på trafikmeddelanden. 14

Förinstallera RDS-kanalerna med AF och TA data 15

Söka en kanal efter programtyp 16

Ställa klockan automatiskt 17

Övriga Funktioner

Fästa etikett på vridkontrollen 17

Använda vridkontrollen 18

Ljudjustering. 19

Snabbdampa l Judet 19

Andra ljud- och teckeninställningarna 20

Justera frekvensen för högtalarna och för subwoofern(-rarna) 21

Med tillvalet

CD/MD-enhet

Spela en CD eller MD 22

Spela upp spår flera gånger — Upprepad spelning 24

Spela upp spår i slumpmässig ordning — Slumpmässig spelning 24

Namnge en CD-skiva — Skivminne 24

Hitta en CD-skiva efter namn --Liesta namn 25

Välja spår för uppspelning Bank 26

Ytterligare information

Säkerhetsföreskrifter 27

Underhåll 28

Demontera enheten 28

Tekniska data 29

Felsökning 30

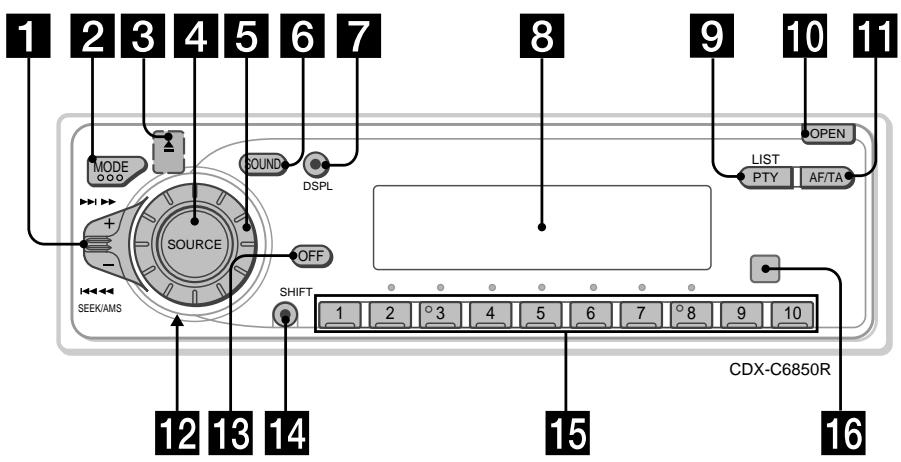

Reglagens placering

Mer information finns på sidorna.

1 SEEK/AMS-knappen (sök/Automatisk musiksökning/manuell sökning) 9, 11, 13, 16, 23, 26 2 MODE-knappen (band-/CD-/MD-enhet) 10, 11, 22, 25 3 Utmatningsknapp 8 4 SOURCE-knappen (source-select) 8, 10, 11, 15, 21, 22, 25 5 Ratt (volym/subwoofer volume/bas/diskant/vanster-hoger/framre-bakre) 7,19,24,25 6 SOUND-knappen 19 7 DSPL-knappen (visningsläge) 8, 9, 12, 22, 23, 25 8 Teckenfönster 9 PTY/List-knappen

Skivminne 24, 25

Listanamn 25

RDS-program 16

10 OPEN-knapp 6,8,28 1 AF/TA-knappen 13, 14, 15 12 Aterställningsknapp (på enhetens framsida bakom frontpanelen) 6 13 OFF-knappen 6,8 14 SHIFT-knappen PLAY MODE 10, 11, 12, 13, 15, 26

REP 10,24

Knapparna på fjärrkontrollen har samma funktion som motsvarande knappar på enheten.

1 OFF-knappen 2 SEEK/AMS-knappen 3 knappar 4 ATT-knappen 5 SOUND/SEL-knappen

6 DSPL-knappen 7 PRESET/DISC-knappen Du kan inte göra manuell sökning och manuell inställning med fjärrkontrollen. 8 SOURCE-knappen 9 MODE/DIR-knappen

Återställa enheten

Innan du använder enheten för första gången eller när du har bytt bilbatteri, måste du återställa enheten.

Ta bort frontpanelen och tryck på resetknappen med ett spetsigt föremål, t.ex. en kulspetspenna.

Återställningsknapp

Observera

Genom att trycka på återställningsknappen raderar du inställningarna för klockan samt vissa funktioner som lagras i minnet. - När du ansluter nätkabeln till enheten eller återställer enheten bör du vänta ca 10 sekunder innan du sätter i en skiva. Om du inte väntar 10 sekunder innan du sätter i skivan återställs inte enheten och du måste trycka på återställningsknappen igen.

Ta bort frontpanelen

Som stöldskydd kan enhetens frontpanel tas bort.

Innan du tar bort frontpanelen måste du trycka på OFF. Tryck sedan på OPEN för att lossa frontpanelen, skjut därefter frontpanelen åt höger och dra dess vänstra sida utåt för att få loss den.

Observera

• Var försiktig så att du inte tappar panelen när du tar bort den från enheten.
• Om du tar bort panelen medan enheten är på slås strömmen automatiskt av för att skydda högtalarna från att ta skada.
• Om du tar med dig frontpanelen kan du förvara den i det medföljande fodralet.

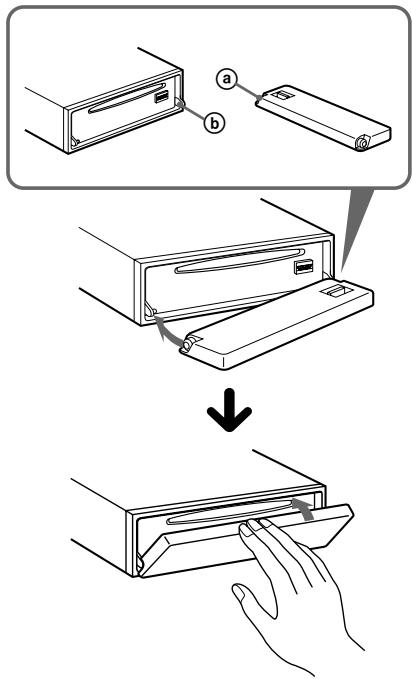

Sätt i hålet @ på frontpanelen i spindeln 6 på spelaren, enligt bilden och skjut sedan in den vänstra sidan.

Observera

• Kontrollera att frontpanelen är vänd åt rätt håll när du sätter fast den på enheten.
• Tryck inte frontpanelen hårt mot enheten när du sätter fast den.
• Tryck inte hårt eller bruka våld mot frontpanelens teckenfönster.
• Utsätt inte frontpanelen för direkt solsken eller värmekällor som t.ex. varmluftsventilation. Lämna den heller aldrig på fuktiga platser. Lämna den aldrig på instrumentbrädan i en bil som står parkerad i direkt solljus, där temperaturen kan stiga drastiskt.

Varningslarm

Om du vrider tändlåset till OFF utan att ta bort frontpanelen, kommer varningslarmet att ljuda under några sekunder.

Om du ansluter en annan förstärkare istället för att använda den inbyggda, kopplas ljudsignalen bort.

Ställ klockan

Klockan visar en 24-timmars digital tidsangivelse.

Exempel: Ställ klockan på 10:08

1 Tryck på SHIFT och sedan på ③ (SET UP) flera gånger tills "Clock" visas.

Tryck på (→)

Siffrorna för timmar blinkar.

Ställ in timmarna.

Flytta bakåt

Flytta framåt

Tryck på (→)

Sifflorna för minuter blinkar.

4 Ställ in minuterna.

Flytta bakåt

Flytta framåt

2 Tryck på SHIFT

Klockan aktiveras.

3 Tryck på SHIFT

När inställningarna för klockan är klara visas det normala uppspelningsläget i teckenfönstret.

Lyssna på en CD-skiva

1 Tryck på [OPEN] och sätt i en CD-skiva.

Sidan med etiketten vänd uppåt

2 Stäng sedan frontpanelen. Uppspelningen startas automatiskt.

Om du redan satt i en CD-skiva startar du uppspelningen genom att trycka på SOURCE flera gånger tills "CD" visas.

Observera

Om du vill spela upp en 8 cm CD-skiva, använder du Sony CD-adaptern (CSA-8) (medföljer inte).

Funktion	Tryck på
Avbryta uppselningen	OFF
Ta ur CD-skivan	OPEN sedan▲

Andra de visade alternativen

Varje gång du trycker på DSPL medan en CD- eller CD TEXT-skiva spelas ändras valen enligt:

1 Om du har satt i en CD-skiva som inte är av CD TEXT-format visas "NO D.Name" i teckenfönstret. 2 Om du har namngett skivan visas artistnamnet i teckenfönstret efter skivnamnet. (Endast för CD TEXT-skiva med artistnamnet.)

Efter det att du valt det önskade alternativet går teckenfönstret efter några sekunder automatiskt till Motion Display-läget.

I det rörliga visningsläget (Motion Display) rullas alla ovan nämnda val ett efter ett fram i teckenfönstret.

Tips

Du kan avaktivera Motion Display-funktionen. (Se "Andra ljud- och teckeninställningarna" på sidan 20).

Visa hela skivnamnet automatiskt — Auto Scroll

Om skivnamnet, artistnamnet eller spårnamnet på en CD TEXT-skiva överstiger 8 tecken och den automatiska rullningsfunktionen är aktiv, rullas informationen automatiskt i teckenfönstret enligt:

• Skivnamnet visas när du byter skiva (om skivnamnet har valts).
• Spårnamnet visas när du byter spår (om spårnamnet har valts).

Om du trycker på DSPL för att ändra visningen, rullas CD TEXT-skivans skiv- eller spårnamn automatiskt oavsett om funktionen är aktiv eller inte.

1 Tryck på SHIFT under uppspelning. 2 Tryck på (3) (SET UP) flera gånger tills "A.ScrI" visas. 3 Tryck på (5) (→) för att välja "A.Scr l on". 4 Tryck på SHIFT

Om du vill ta bort Auto Scroll väljer du "A.Scrl off" i steg 3 ovan.

Observera

För vissa CD TEXT-skivor med extremt många tecken kan följande inträffa:

— Alla tecken visas inte — Den automatiska bläddringsfunktionen fungerar inte.

Tips

För att manuellt rulla ett långt namn på en CD TEXT-skiva när du har aktiverat den automatiska rullningsfunktionen, trycker du på \(\langle \widehat{\mathbb{S}}\rangle\) och sedan på ② \((\leftarrow)\) (manuell rullning).

Hitta ett visst spår

— Automatisk musiksökning (AMS)

Under uppspelning trycker du SEEK/AMS-kontrollen uppåt eller nedåt och släpper sedan upp den. För varje spår som du vill hoppa över.

Hitta efterföljande spår

Hitta föregående spår

Hitta en viss punkt i ett spår

Manuell sökning

Under uppspelning skjuter du SEEK/AMS-kontrollen upp eller ned och håller den nedtryckt. Släpp upp knappen när du har hittat den önskade punkten.

Söka framåt

Söka bakåt

Observera

Om "L L L" eller "N N N" visas i teckenfönstret, innebär detta att du har kommit till början eller slutet på skivan och inte kan gå längre.

Spela en CD-skiva i olika lägen

Du kan spela CD-skivor i olika lägen:

• Med Repeat (Upprepad spelning) upprepas det aktuella spåret.
• Med Shuf (Slumpmässig spelning) spelas alla spår i slumpmässig ordningsföljd.

Spela upp spår flera gånger

— Upprepad spelning

1 Tryck på SHIFT under uppspelning. Varje gång du trycker på SHIFT lyser endast de valda alternativen upp.

2 Tryck på (REP) flera gånger tills "Repeat 1" visas.

Den upprepade uppspelningen börjar.

3 Tryck på SHIFT

Du återgår till normalt uppspelningsläge genom att välja "Repeat off" i steg 2 ovan.

Spela upp spår i slumpmässig ordning — Slumpmässig spelning

1 Tryck på (SHIFT) under uppspelning. 2 Tryck på (8) (SHUF) flera gånger tills "Shuf 1" visas.

Den slumpmässiga uppspelningen börjar.

3 Tryck på SHIFT

Du återgår till normalt uppspelningsläge genom att välja "Shuf off" i steg 2 ovan.

Radio

Lagra kanaler automatiskt

BTM-funktionen

Enheten väljer ut kanalerna med de starkaste signalerna och lagrar dem efter frekvens. Du kan lagra upp till 10 kanaler på varje band (FM1, FM2, MW, och LW).

Varning

För att undvika olyckor bör du använda BTM-funktionen om du tar in en kanal under körning.

1 Tryck på SOURCE flera gånger för att välja önskad radiokanal. Varje gång du trycker på SOURCE växlas källorna på följande sätt:

• Om den motsvarande extrautrustningen inte är ansluten visas inte alternativet. 2 Tryck på MODE flera gånger för att välja band. Varje gång du trycker på MODE växla banden på följande sätt:

3 Tryck på SHIFT, och tryck sedan på 4 (PLAY MODE) flera gånger tills "B.T.M" visas. 4 Tryck på 5 (→) Kanalerna lagras i enheten efter frekvens på sifferknapparna. En ljudsignal hörs när inställningen lagras.

5 Tryck på SHIFT

Observera

• Enheten lagrar inte kanaler med svaga signaler. Om endast ett fåtal kanaler kan tas emot behåller vissa nummerknappar sina forna inställningar.
• När ett nummer visas i teckenfönstret lagras kanalerna från och med detta nummer.
• Om en CD-skiva inte finns i enheten visas endast radiobandet även om du trycker på (SOURCE).

Lagra endast de önskade kanalerna

Du kan lagra upp till 20 FM-kanaler (10 för vardera FM1 och FM2), upp till 10 MW-kanaler och upp till 10 LW-kanaler i den ordning du själv bestämmer.

1 Tryck på SOURCE flera gånger för att välja tunern. 2 Tryck på MODE flera gånger för att välja band. 3 Tryck SEEK/AMS-kontrollen upp eller ner för att ställa in den kanal som du vill spara på sifferknappen. 4 Tryck och håll nere den önskade sifferknappen (① till (10)) tills "MEM" visas.

Snabbvalsknappens nummer visas i teckenfönstret.

Observera

Om du försöker lagra en annan kanal på samma förinställda nummerknapp raderas den tidigare lagrade kanalen.

Motta de lagrade kanalerna

1 Tryck på SOURCE flera gånger för att välja tunern. 2 Tryck på MODE flera gånger för att välja band. 3 Tryck på sifferknappen (1 till 10) där den önskade kanalen lagrats.

Om du inte kan ställa in en förinställd kanal

Tryck och släpp SEEK/AMS-kontrollen upp eller ned för att söka efter kanalen (automatisk INSTALLING).

Avsökningen avbryts när en kanal påträffas. Tryck på valfri sida av SEEK/AMS flera gånger tills önskad kanal har mottagits.

Observera

Om den automatiska sökningen avbryts för ofta trycker du på SHIFT och därefter på 4 (PLAY MODE) flera gånger tills "Local" (lokalt sökläge) visas. Tryck därefter på 5 (→) när du vill välja "Local on". Tryck på SHIFT

Bara de kanaler som har relativt starka signaler kan ställas in.

Tips

Om du vet vilken frekvens radiokanalen har trycker du på valfri sida av SEEK/AMS och håller den nedtryckt tills den önskade kanalen har mottagits (manuell sökning).

Om FM-stereo-mottagningen är dålig — Enkanaligt läge

1 Under radiomottagning trycker du på (SHIFT), sedan på 4 (PLAY MODE) flera gånger tills "Mono" visas. 2 Tryck på 5 (→) flera gånger tills "Mono on" visas. Ljudet förbättras i och med att det blir enkanaligt ("ST"-indikeringen försvinner). 3 Tryck på (SHIFT).

Du återgår till normalt uppspelningsläge genom att välja "Mono off" i steg 2 ovan.

Ändra de visade alternativen Varje gång du trycker på DSPL ändras visningen på följande sätt:

Frekvens ↔ Klocka

Efter det att du valt det önskade alternativet går teckenfönstret efter några sekunder automatiskt till Motion Display-läget. I det rörliga visningsläget (Motion Display) rullas alla ovan nämnda val efter ett fram i teckenfönstret.

Tips Du kan avaktivera Motion Display-funktionen. (Se "Ändra ljud- och teckeninställningarna" på sidan 20).

RDS

Översikt av RDS-funktionen

RDS (Radio Data System) är en radiotjänst som gör att FM-kanalerna kan sända ytterligare digital information tillsammans med den vanliga radioprogramsignalen. Bilstereon erbjuder dig en mängd olika tjänster. Här är några: söka efter samma program automatiskt, lyssna på trafikmeddelanden, och hitta kanal efter programtyp.

Observera

• Landet eller regionen avgör vilka RDS-funktioner som finns tillgängliga.
• RDS fungerar inte ordentligt om signalen är för svag eller om den inställda kanalen inte överför RDS-data.

Visa kanalnamnet

Den aktuella kanalens namn tänds i teckenfönstret.

Välj en FM-kanal (sidan 10). När du ställer in en FM-kanal som sänder RDS-data tänds kanalnamnet i teckenfönstret.

FM1

BBC R1

Observera: Beteckningen * innebär att en RDS-kanal mottas.

Ändra de visade alternativen. Varje gång du trycker på DSPL ändras visningen på följande sätt:

Frekvens (Kanalnamn) ↔ Klocka

Efter det att du valt det önskade alternativet går teckenfönstret efter några sekunder automatiskt till Motion Display-läget. I det rörliga visningsläget (Motion Display) rullas alla ovan nämnda val ett efter ett fram i teckenfönstret.

Tips: Du kan avaktivera Motion Display-funktionen. (Se "Andra ljud- och teckeninställningarna" på sidan 20).

Observera: "NO Name" visas om den mottagna kanalen inte sänder RDS-data.

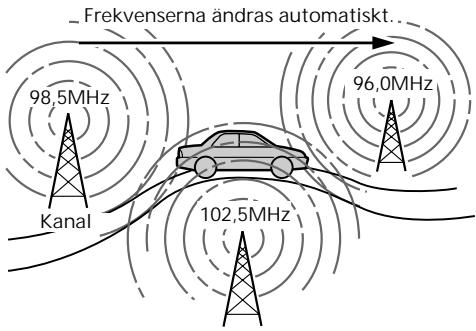

Ställa in samma program automatiskt

— Alternativa frekvenser (AF)

AF-funktionen väljer automatiskt och ställer in den station som har den starkaste signalen i nätverket. Om du använder den här funktionen kan du lyssna på samma program under en långkörning utan att behöva ställa in kanalen manuellt igen.

1. Välj en FM-kanal (sidan 10). 2. Tryck på (AF/TA) upprepade gånger tills "AF on" tänds i teckenfönstret. Enheten börjar söka efter en alternativ kanal med en starkare signal i samma nätverk.

Observera: När det inte finns någon alternativ kanal och du inte vill söka efter en alternativ kanal, stänger du av AF-funktionen genom att trycka på (AF/TA) upprepade gånger tills "AF TA off" tänds.

Ändra de visade alternativen: Varje gång du trycker på AF/TA ändras alternativen enligt följande:

• Välj det här alternativet när du vill sätta på både AF- och TA-funktionerna.

Observera

• När "NO AF" och namnet på kanalen blinkar omväxlande betyder det att enheten inte kan hitta en alternativ kanal i nätverket.
• Om kanalnamnet börjar blinka när en kanal har valts med AF-funktionen, innebär detta att det inte finns någon alternativ frekvens. Tryck på SEEK/AMS medan kanalnamnet blinkar (inom 8 sekunder). Enheten börjar söka efter en annan frekvens med samma PI-data (programidentifieringsdata). ("PI seek" visas men inget ljud hörs). Om enheten inte kan hitta en alternativ frekvens visas "NO PI" och enheten återgår till den tidigare valda frekvensen.

Lyssna på ett regionalt program: Funktionen "REG on" (regional on) på enheten gör att du kan bibehålla inställningen till ett regionalt program utan att kopplas om till en annan regional kanal. (Observera att du måste sätta på AF-funktionen.) Enheten är fabriksinställd på "REG on", men om du vill stänga av funktionen gör du något av följande.

1. Under radiomottagning trycker du på (SHIFT), sedan på 4 (PLAY MODE) flera gånger tills "REG" visas. 2. Tryck på 5 (→) flera gånger tills "REG off" visas. 3. Tryck på SHIFT. Observera att om du trycker på "REG off" kanske enheten kopplas om till en annan regional kanal inom samma nätverk.

Du återgår till normalt uppspelningsläge genom att välja "REG on" i steg 2 ovan.

Observera: Den här funktionen fungerar inte i Storbritannien och i några andra områden.

Funktionen lokal länk (endast Storbritannien)

Med funktionen lokal länk kan du välja andra lokala stationer i området, även om de inte finns lagrade på nummerknapparna.

1. Tryck på en förinställd nummerknapp där en lokal kanal har lagrats. 2. Inom fem sekunder trycker du på den förinställda nummerknappen för den lokala kanalen igen. 3. Upprepa detta tills den önskade lokala kanalen mottas.

Lyssna på trafikmeddelanden

Informationen från trafikmeddelandena (TA) och trafikprogrammet (TP) gör att du automatiskt kan ställa in en FM-station som sänder trafikmeddelanden även om du lyssnar på andra program.

Tryck på AF/TA upprepade gånger tills "TA on" eller "AF TA on" tänds i teckenfönstret.

Enheten börjar söka efter trafikinformationskanaler. "TP" tänds i teckenfönstret när enheten hittar en kanal som sänder trafikmeddelanden.

När trafikmeddelandet startas, börjar "TA" blinka. När trafikmeddelandet är klart upphör blinkningen.

Tips

Om trafikmeddelandet startar när du lyssnar på en annan programkälla, kopplas enheten automatiskt till meddelandet och återgår till originalkällan när meddelandet är klart.

Observera

• "NO TP" blinkar i fem sekunder om den mottagna kanalen inte sänder trafikmeddelanden. Sedan börjar enheten på nytt att söka efter en kanal som sänder trafikmeddelanden. När indikeringen "EON" visas med "TP" i teckenfönstret, sänder den aktuella kanalen trafikmeddelanden från andra kanaler i samma nätverk.

Avbryta pågående trafikmeddelanden

Tryck på AF/TA eller SOURCE.

Om du vill avbryta alla trafikmeddelanden stänger du av funktionen genom att trycka på AF/TA tills "AF TA off" tänds.

Förinställa volymen på trafikmeddelandena

Du kan förinställa volymnivån på trafikmeddelandena i förväg så att du inte missar meddelandet. När trafikmeddelandet startar, justeras volymen automatiskt till den förinställda nivån.

1 Välj önskad volymnivå. 2 Tryck på AF/TA under två sekunder. "TA" visas när inställningen lagras.

Motta viktigt meddelande

Om ett viktigt meddelande kommer in medan du lyssnar på radion kopplas programmet automatiskt över till meddelandet. Om du lyssnar på en annan källa än radion, hörs det viktiga meddelandet om du ställer in AF eller TA. Enheten växlar då automatiskt över till dessa meddelanden oberoende av vad du lyssnar på för tillfället.

Förinställa RDS-kanaler med AF och TA-data

När du förinställer RDS-kanalerna lagrar enheten alla uppgifter om kanalen utom frekvensen så att du inte behöver sätta på AF- och TA-funktionerna varje gång du ställer in en förinställd kanal. Du kan välja olika inställningar (AF, TA eller båda två) för en förinställd kanal, eller samma inställning för alla förinställda kanaler.

Förinställa samma inställning för alla förinställda kanaler.

1 Välj ett FM-band (sidan 10). 2 Tryck på (AF/TA) flera gånger när du vill välja antingen "AF on", "TA on" eller "AF TA on" (för både AF- och TA-funktioner). Observera: om du väljer "AF TA off" lagras inte bara RDS-kanalerna, utan också de som inte är RDS-kanaler. 3 Tryck på (SHIFT) och sedan på 4 (PLAY MODE) flera gånger tills "BTM" visas. 4 Tryck på ⑤ (→) tills "B.T.M" blinkar. 5 Tryck på (SHIFT).

Förinställa olika inställningar för varje förinställd kanal

1 Välj ett FM-band och ställ in önskad kanal (sidan 11). 2 Tryck på AF/TA flera gånger när du vill välja antingen "AF on", "TA on" eller "AF TA on" (för både AF- och TA-funktioner). 3 Tryck på önskad snabbvalsknapp tills "MEM" visas. Upprepa från steg 1 när du vill förinställa andra kanaler.

Tips: Om du vill ändra de förinställda AF- och/eller TA-inställningarna sedan du har ställt in den förinställda kanalen, kan detta göras genom att stänga av/slå på AF- eller TA-funktionen.

Söka en kanal efter programtyp

Du kan söka efter valfri kanal genom att välja en av de programtyper som visas nedan.

Programtypert	Teckenfünster
Nyhetert	News
Aktuella handelser	Affairs
Information	Info
Sport	Sport
Utbildning	Educate
Drama	Drama
Kultur	Culture
Vetenskap	Science
Diverse	Varied
Popmusik	Pop M
Rockmusik	Rock M
Lättlyssnat	Easy M
Lättare klassiskt	Light M
Klassiskt	Classics
Andra musiktyper	Other M
Väder	Weather
Finansinformation	Finance
Barnprogram	Children
Samhällsinformation	Social A
Religion	Religion
Ring in	Phone IN
Resor	Travel
Nöjen	Leisure
Jazzmusik	Jazz
Country-musik	Country
Nationell musik	Nation M
Gamla godingar	Oldies
Folkmusik	Folk M
Dokumentärer	Document
Inte angiven	None

Observera: Du kan inte använda den här funktionen i vissa länder där PTY-data inte är tillgängliga.

1 Tryck på PTY/LIST under FM-mottagningen tills "PTY" visas i teckenfönstret.

Det aktuella namnet på programtypen visas om kanalen överför PTY-data. "---" visas om den mottagna kanalen inte är en RDS-kanal eller om RDS-data inte har tagits emot. 2 Tryck på PTY/LIST flera gånger tills den önskade programtypen visas. Programtyperna visas i den ordning som anges i tabellen. Observera att du inte kan välja "None" (inte angiven) vid sökning.

3 Tryck lätt på valfri sida av SEEK/AMS. Enheten börjar söka efter en kanal för den valda programtypen. När enheten hittar programmet visas programtypen igen i ungefär fem sekunder.

"NO" och programtyp visas omväxlande i fem sekunder om enheten inte kan hitta programtypen och den återgår sedan till föregående kanal.

Ställa klockan automatiskt

Med CT-data (Clock Time) från RDS-överföringen ställs klockan automatiskt.

1 Under radiomottagning trycker du på (SHIFT), sedan på ③ (SET UP) flera gånger tills "CT" visas.

2 Tryck på ⑤ (→) flera gånger tills "CT on" visas. Klockan är ställd.

3 Tryck på (SHIFT) för att återgå till det normala teckenfönstret.

Avbryta CT-funktionen

Välj "CT off" i steg 2 ovan.

Observera

• CT-funktionen kanske inte fungerar trots att en RDS-kanal mottas.
• Det kan vara skillnad på tiden som ställts in av CT-funktionen och den verkliga tiden.

Övriga funktioner

Fästa etikett på vridkontrollen

Vilken etikett du väljer beror på hur du monterat vridkontrollen. Fäst lämplig etikett enligt bilden nedan.

Använda vridkontrollen

Vridkontrollen använder du genom att trycka på knapparna och/eller vrida på reglagen.

Du kan även kontrollera tillbehör som anslutna CD- eller MD-enheter med vridkontrollen.

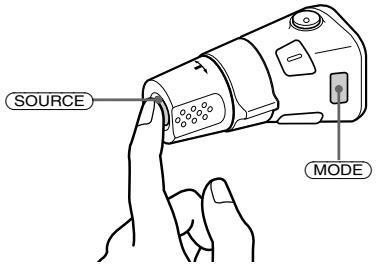

Genom att trycka på knapparna (SOURCE- och MODE-knapparna)

Varje gång du trycker på (SOURCE) ändras funktionen på följande sätt:

TUNER → CD → MD*

• Om motsvarande extrautrustning inte är ansluten, kommer alternativet inte att visas.

När du trycker på MODE ändras funktionen på följande sätt:

Tuner: FM1 → FM2 → MW → LW - CD-enhet: CD1 → CD2 → ... - MD-enhet: MD1 → MD2 → ...

Genom att vrida kontrollen (SEEK/AMS-kontrollen)

Vrid kontrollen och släpp den för att:

• Hitta ett visst spår på en skiva. Vrid och håll kontrollen nere tills du hittar den önskade punkten i spåret, och släpp sedan upp kontrollen för att starta uppspelningen.
• Ta in kanaler automatiskt. Vrid och håll fast kontrollen för att hitta en specifik kanal.

Genom att trycka in och vrida kontrollen

(PRESET/DISC-kontrollen)

Tryck in och vrid kontrollen för att:

• Ta in kanalerna som är lagrade på snabbvalsknapparna.
• Byta skiva.

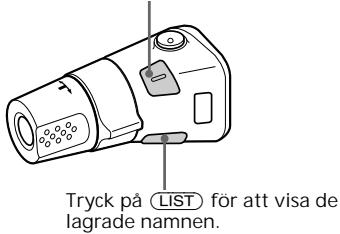

Övriga funktioner

Vrid kontrollen VOL för att justera volymen.

Tryck på (SOUND) när du vill justera volymen och ljudmenyn.

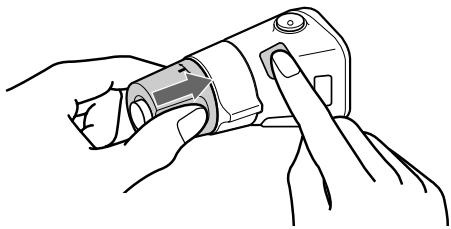

Byta styrriktning

Kontrollens styrriktning är fabriksinställd enligt bilden nedan.

Om du behöver montera vridkontrollen på höger sida av ratten kan du växla styrriktning för kontrollerna.

Tryck på (SOUND) under två sekunder medan du trycker på VOL-reglaget.

Tips

Från enheten kan du ändra styrriktningen på kontrollerna (sidan 20).

Ljudjustering

Du kan justera basen, diskanten, balansen och uttoningen.

Du kan lagra bas- och diskantnivåerna för varje källa för sig.

1 Välj vilka egenskaper du vill justera genom att flera gånger trycka på SOUND

VOL (volym) → SUB (subwoofer-volym)

→ BAS (bas) → TRE (diskant) →

BAL (vänster-höger) →

FAD (främre-bakre)

2 Justera den egenskap du valt genom att vrida på reglaget.

Justera inom tre sekunder efter att du har valt egenskap. (Efter tre sekunder fungerar knappen som volymkontroll igen.)

Snabbdämpa ljudet

Tryck på ATT på vridkontrollen eller på den trådlösa fjärrkontrollen (tillval).

Återgå till tidigare ljudnivå genom att trycka på (ATT) en gång till.

Tips

Enheten minskar volymen automatiskt när ett telefonsamtal kommer in (Funktionen Telephone ATT).

Ändra ljud- och teckeninställningarna

Följande inställningar kan göras: - Clock (Klockan) (sidan 7). - CT (Clock Time) (sidan 17). - D.Info (Dubbel information) - när du vill visa klockan och uppspelningsläget samtidigt (ON) eller visa informationen omväxlande (OFF). - Amber/Green - när du vill ändra på visningsfärgen från gul till grön. - Dimmer - när du vill ändra på teckenfönstrets ljusstyrka. - Välj "on" när du vill släcka ned teckenfönstret. - Contrast - för att justera kontrastinställningen om indikatorerna i teckenfönstret inte går att tyda på grund av den plats där enheten har installerats. - Beep - när du vill sätta på eller stänga av ljudsignalen. - RM (Vridkontroll) - när du vill byta styrriktning på vridkontrollens reglage.

• Välj "norm" om du vill använda vridkontrollens fabriksinställningar.

Välj "rev" om du vill montera vridkontrollen på rattens högra sida.

• Loud (Ljudstyrka) - när du vill njuta av basen och diskanten på låg volym. Basen och diskanten förstärks.
• HPF (Högpassfilter).
• LPF (lågpassfilter). M.dspl (rörligt teckenfönster) - för att slå på/av den rörliga visningen (Motion Display). A.Scrl (automatisk bläddring) (sidan 9, 23).

Observera

Om du ansluter en annan förstärkare istället för att använda den inbyggda kopplas ljussignalen bort.

1 Tryck på (SHIFT).

2 Tryck på (3) (SET UP) flera gånger tills den önskade inställningen visas.

Varje gång du trycker på (3) (SET UP) ändras alternativen enligt följande:

Clock → CT → D. Info → Amber/Green → Dimmer → Contrast → Beep → RM → Loud → HPF → LPF → M.dspI → A.Scrf*

• När inga CD- eller MD-skivor spelas visas inte det här alternativet.

Observera

Visningen i teckenfönstret beror på källan.

3 Tryck på ⑤ (→) när du vill välja önskad inställning (exempel: on eller off). När du ska ställa in kontrasten "Contrast" ökar du den genom att trycka på ⑤ (→) och minskar den genom att trycka på ② (←) 4 Tryck på _SHIFT

När ljudinställningarna är klara återgår teckenfönstret till normalt uppspelningsläge.

Justera frekvensen för högtalarna och för subwoofern(-rarna)

Genom att ställa nivån för delningsfrekvensen för signaler med oönskade frekvenser, kan de högtalare som är anslutna till utgångsterminalen och/eller den eller de subwoofrar som är anslutna till subout-terminalen, ge en klarare ljudbild.

Justera frekvensen för de högtalarna som är anslutna via utgångsterminalen — högpassfilter (HPF)

Om du behöver anpassa karakteristiken för de anslutna högtalarna från utgångsterminalen kan du filtrera bort oönskade lågfrekventa signaler till högtalarna.

1 Tryck på SOURCE för att välja källa (radio, CD eller MD). 2 Tryck på SHIFT och därefter på ③ (SET UP) flera gånger tills "HPF" visas. 3 Tryck på ⑤ (→) eller ② (←) upprepade gånger för att välja önskad inställning.

Set

HPF 120 Hz

Varje gång du trycker på ⑤ (→) eller ② (←) ändras gränsfrekvensen enligt följande:

HPF OFF ↔ HPF 80 Hz ↔ HPF 120 Hz

4 Tryck på SHIFT.

När frekvensinställningen är klar återgår teckenfönstret till det normala läget för uppspelning.

Justera frekvensen på subwoofern - Lågpassfilter (LPF)

Oönskade frekvenser kan klippas bort för såväl de högtalare som är anslutna till högtalarterminalerna som för den eller de subwoofrar som är anslutna till subout-terminalen. Du kan själv ställa in vid vilken frekvens du vill att klippningen ska ske och på så vis få ett klarare och renare ljud från högtalarna.

1 Tryck på SOURCE för att välja källa (radio, CD eller MD). 2 Tryck på SHIFT, och därefter på ③ (SET UP) flera gånger tills "LPF" visas. 3 Tryck på ⑤ (→) eller ② (←) upprepade gånger för att välja önskad inställning.

Set

LPF 120 Hz

Varje gång du trycker på ⑤ (→) eller ② (←) ändras gränsfrekvensen enligt följande:

LPF OFF ↔ LPF 80 Hz ↔ LPF 120 Hz

4 Tryck på SHIFT

När frekvensinställningen är klar återgår teckenfönstret till det normala läget för uppspelning.

Den här enheten kan kontrollera upp till sju externa CD/MD-spelare i denna konfiguration:

Upp till max fem CD-spelare Upp till max fem MD-spelare

Vilken kombination som helst upp till sju anslutna enheter.

Om du ansluter en extra CD-spelare med CD TEXT-funktion visas CD TEXT-informationen i teckenfönstret när du spelar en CD TEXT-skiva.

Spela en CD eller MD

1 Tryck på SOURCE flera gånger för att välja CD eller MD. 2 Tryck på (MODE) tills önskad enhet visas. CD-/MD-uppspelningen börjar.

När en CD-/MD-enhet är ansluten spelas alla spår upp från början.

Ändra de visade alternativen

Varje gång du trycker på DSPL under CD-, CD TEXT- eller MD-uppspelning ändras visningen i teckenfönstret på följande sätt:

1 Om du inte har namngett skivan eller om det inte finns någon namninformation på MD-skivan visas "NO D.Name" i teckenfönstret. 2 Om du spelar en CD TEXT-skiva visas artistnamnet i teckenfönstret efter skivnamnet. (Endast för CD TEXT-skiva med artistnamnet) *3 Om en CD-skivas eller MD-skivas spårnamn inte är förinspelat visas "NO T.Name" i teckenfönstret.

Du kan ange ett individuellt namn för CD- och CD TEXT-skivor med skivminnesfunktionen, se "Namnge en CD-skiva" (sidan 24). Men om du använder skivnamn prioriteras de alltid över den ursprungliga CD TEXT-informationen när sådan information visas.

Tips Om du vill visa den ursprungliga CD TEXT-informationen efter att du gett CD TEXT-skivan ett eget namn, trycker du på SHIFT och sedan på 5 (→)

Efter det att du valt det önskade alternativet går teckenfönstret efter några sekunder automatiskt till Motion Display-läget. I det rörliga visningsläget (Motion Display) rullas alla ovan nämnda val ett efter ett fram i teckenfönstret.

Tips: Du kan avaktivera Motion Display-funktionen. (Se "Andra ljud- och teckeninställningarna" på sidan 20).

Visa hela skivnamnet automatiskt — Automatisk bläddring

Om skivnamnet, artistnamnet eller spåret på en CD TEXT- eller MD-skiva överstiger 8 tecken och den automatiska rullningsfunktionen är aktiv, rullas informationen automatiskt i teckenfönstret enligt:

• Skivnamnet visas när du byter skiva (om skivnamnet har valts).
• Spårnamnet visas när du byter spår (om spårnamnet har valts).

Om du trycker på DSPL för att ändra visningen, rullas CD TEXT- eller MD-skivans skiv- eller spårnamn automatiskt oavsett om funktionen är aktiv eller inte.

1 Tryck på SHIFT under uppspelning. 2 Tryck på ③ (SET UP) flera gånger tills "A.ScrI" visas. 3 Tryck på ⑤ (→) för att välja "A.Scl on". 4 Tryck på SHIFT

Om du vill ta bort Auto Scroll väljer du "A.Scrl off" i steg 3 ovan.

Observera

För vissa CD TEXT-skivor med extrem mängd tecken kan följande inträffa:

— Alla tecken visas inte. — Den automatiska bläddringsfunktionen fungerar inte.

Tips

För att manuellt rulla ett långt namn på en MD- eller CD TEXT-skiva efter att den automatiska rullningsfunktionen aktiverats trycker du på SHIFT och sedan på ② (←) (manuell rullning).

Hitta ett visst spår

— Automatisk musiksökning (AMS)

Under uppspelning trycker du SEEK/AMS-kontrollen uppåt eller nedåt och släpper sedan upp den. För varje spår som du vill hoppa över.

Hitta efterföljande spår

Hitta föregående spår

Söka en viss del av ett spår

— Manuell sökning

Under uppspelning skjuter du SEEK/AMS-kontrollen upp eller ned och håller den nedtryckt. Släpp upp knappen när du har hittat den önskade punkten.

Söka framåt

Söka bakåt

Söka en skiva efter nummer

— Direktval

Tryck på den förinställda snabbvalsknappen som motsvarar det önskade skivnumret. Önskad skiva i den aktuella växlaren spelas upp.

Spela upp spår flera gånger — Upprepad spelning

Du kan välja

• Repeat 1 - när du vill upprepa spåret.
• Repeat 2 - när du vill upprepa skivan.

1 Tryck på SHIFT under uppspelning. 2 Tryck på REP flera gånger tills önskad inställning visas.

Den upprepade uppspelningen börjar.

3 Tryck på SHIFT

Du återgår till normalt uppspelningsläge genom att välja "Repeat off" i steg 2 ovan.

Spela upp spår i slumpmässig ordning

Slumpmässig spelning

Du kan välja.

• Shuf 1 - när du vill spela upp spåren på aktuell skiva i slumpmässig ordning.
• Shuf 2 - spelar upp spåren i den aktuella enheten i slumpvis ordning.
• Shuf All - spelar upp alla spår i alla enheter i slumpvis ordning.

1 Tryck på SHIFT under uppspelning. 2 Tryck på 8 (SHUF) flera gånger tills önskad inställning visas.

Den upprepade uppspelningen börjar.

• "Shuf All" är endast tillgänglig för CD-växlare. 3 Tryck på SHIFT

Du återgår till normal uppspelningsläge genom att välja "Shuf off" i steg 2 ovan.

Namnge en CD-skiva

— Skivminne (CD-spelare med funktion för anpassad fil)

Du kan namnge en CD-skiva med ett personligt namn. Du kan använda upp till 8 tecken per skiva. Om du namnger en CD-skiva, kan du söka en skiva efter namn (sidan 25) och välja spår för uppspelning (sidan 26).

1 Spela en CD-skiva och tryck på PTY/LIST i två sekunder.

2 Mata in tecknen.

Vrid ratten medurs för att välja önskade tecken.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → · →_ -)

Om du vrider ratten moturs visas tecknen i omvänd ordning. Om du vill göra mellanslag efter ett tecken, väljer du "_" (understreck).

Tryck på (5) → när du har hittat önskat tecken.

Den blinkande markören flyttas till nästa position.

Om du trycker på ② (←) flyttas den blinkande markören till vänster.

3 Upprepa steg 1 och 2 för att ange namnet.

3 Om du vill återgå till normal CD-uppspelning trycker du på PTY/LIST i minst två sekunder.

Tips: Du kan radera eller ändra ett namn genom att mata in ett "_" (understreck) för varje tecken.

Visa skivminne

Tryck på DSPL under CD- eller CD-TEXT-uppspelningen.

Varje gång du trycker på DSPL under CD- eller CD TEXT-uppspelning ändras informationen i teckenfönstret på följande sätt:

* Om du ansluter en valfri CD-spelare med CD TEXT-funktionen visas CD TEXT-informationen i teckenfönstret när du spelar upp en CD TEXT-skiva.

Radera skivminne

1 Tryck på SOURCE flera gånger för att välja CD-spelaren. 2 Tryck på MODE flera gånger för att välja CD-spelaren. 3 Tryck på PTY/LIST i två sekunder. 4 Tryck på DSPL i två sekunder. 5 Välj det namn du vill radera genom att vrida ratten. 6 Tryck på (6) (ENTER) i två sekunder. Namnet raderas. Upprepa steg 5 och 6 om så behövs. Tryck på PTY/LIST i två sekunder. Enheten återgår till normal CD-uppspelningsläge.

Observera

När skivnamnet raderas visas den ursprungliga CD TEXT-informationen i teckenfönstret.

Hitta en CD-skiva efter

namn — Listanamn (CD-spelare med funktion för anpassad fil eller MD-spelare)

Den här funktionen kan utföras när skivorna har fått ett anpassat namn. Mer information om skivnamn finns under "Namnge en CD-skiva" (sidan 24).

Namnet på den skiva som spelas upp visas i teckenfönstret.

När du lagrar ett namn på en CD TEXT-skiva i minnet, får detta namn högre prioritet än det namn som finns på skivan.

2 Tryck på PTY/LIST flera gånger tills du hittar önskad skiva. 3 Tryck på (6) (ENTER) för att spela skivan.

Observera

När skivnamnet har visats i fem sekunder återgår teckenfönstret till att visa normalt uppspelningsläge. Du kan stänga av teckenfönstret genom att trycka på (DSPL). - Skivnamn kan inte visas när en MD- eller CD TEXT-skiva spelas upp. - Om det inte finns några skivor i magasinet visas "NO Disc" i teckenfönstret. - Om en skiva inte har getts ett anpassat namn visas " * *" i teckenfönstret. - Om skivinformationen inte har lästs in av enheten visas "?" i teckenfönstret. Om du vill ladda en skiva trycker du först på den förinställda snabbvalsknappen och väljer därefter den skiva som inte har laddats. - Det finns också några tecken som inte kan visas när en MD- eller CD TEXT-skiva spelas upp.

Välja spår för uppspelning

Bank (CD-spelare med funktion för anpassad fil)

Om du gett skivan ett namn kan du ställa in enheten så att den hoppar över eller spelar upp de spår du vill.

1 Börja uppspelningen och tryck på (SHIFT) och sedan på 4 (PLAY MODE) i två sekunder.

Om du inte har namngett skivan visas programredigeringsläget istället för bankredigeringsläget. Tryck på (SHIFT) om du vill gå tillbaka till det vanliga uppspelningsläget.

2 Tryck på valfri sida av SEEK/AMS-kontrollen när du vill välja det spår som du vill hoppa över och tryck på ⑥ (ENTER).

Indikeringen ändras från "Play" till "Skip." För att återgå till "Play," trycker du på ⑥ (ENTER) igen.

3 Upprepa steg 2 för att ställa "Play" eller "Skip" för alla spår. 4 Tryck på ④ (PLAY MODE) i två sekunder.

Enheten återgår till normal CD-uppspelningsläge.

5 Tryck på (SHIFT)

Observera

• Du kan välja läget "Play" eller "Skip" för upp till 24 spår.
• Du kan inte välja "Skip" för alla spår på en CD-skiva.

Spela endast vissa spår

Du kan välja:

• Bank on - när du vill spela spåren med inställningen "Play".
• Bank inv (Omvänt) - när du vill spela spåren med inställningen "Skip".

1 Tryck på SHIFT under uppspelning och därefter på 4 (PLAY MODE) flera gånger tills "Bank" visas. 2 Tryck på ⑤ (→) när du vill välja önskad inställning.

Du återgår till normalt uppspelningsläge genom att välja "Bank off" i steg 2 ovan.

Säkerhetsföreskrifter

• Om du har parkerat bilen i direkt solljus så att temperaturen i bilen har stigit markant, bör du låta CD-spelaren svalna innan du använder den.
• Kontrollera anslutningarna först om ingen ström tillförs enheten. Kontrollera säkringen om allt i övrigt är i sin ordning.
• Om inget ljud kommer från högtalarna i 2-högtalarsystemet, ställer du uttoningskontrollen i mittenläget.
• Om bilen har en motorantenn, fälls den automatiskt ut när enheten är påslagen.
• När du ansluter den här enheten kan det hända att bilbatteriet tar slut snabbare om bilens tändlås saknar det speciella läget för tillbehör, ACC.

Om du har några frågor eller problem som rör CD-spelaren och som inte tas upp i bruksanvisningen, tar du kontakt med din närmaste Sony-återförsäljare.

Viktigt om CD-skivor

En smutsig eller defekt skiva kan leda till att ljudet försvinner då och då under uppspelning. För att öka livslängden på dina CD-skivor, ta endast i skivans kanter. Om du vill hålla skivan ren ska du inte vidröra ytan.

Sätt inte papper eller tejp på ytan.

Utsätt inte skivan för direkt solljus eller värmekällor, tex element. Förvara den inte heller i en bil som står parkerad i direkt solljus där temperaturen kan stiga dramatiskt.

Innan du spelar, rengör du skivorna med en torr, mjuk trasa. Rengör skivan från mitten och utåt.

Använd inte bensin, thinner eller andra lösningsmedel som finns att köpa i handeln, och inte heller antistatspray avsedd för LP-skivor av vinyl.

Att observera angående fuktkondensering

Om det regnar eller är fuktigt, kan fukten skapa kondens på CD-spelarens lins. Om detta inträffar fungerar inte CD-spelaren. Ta i så fall bort skivan och vänta en timme tills fukten har avdunstat.

När du spelar en 8 cm CD

Använd Sonys CD-singel-adapter CSA-8 (finns som extra tillbehör) för att skydda CD-spelaren.

Underhåll

Byta säkring

När du byter säkring måste du se till att du använder en med rätt amperetal. Om säkringen går, kontrollera anslutningen och byt säkring. Om säkringen går igen kan det bero på internt fel. I så fall ska du kontakta din Sony-återförsäljare.

VARNING

Använd aldrig en säkring med högre strömstyrka än den som medföljer enheten, eftersom enheten kan skadas.

Rengöra anslutningarna

Enheten fungerar inte ordentligt om anslutningarna mellan enheten och frontpanelen är smutsiga. För att förhindra detta öppnar du frontpanelen genom att trycka på \(\langle \mathrm{OPEN}\rangle\) och tar sedan bort den. Rengör den med en bomullstopp doppad i alkohol. Ta inte i för mycket. Annars kan anslutningarna skadas.

Huvudenheten

Baksidan på frontpanelen

Observera

• Stäng av motorn och ta ur nycklarna ur tändningslåset innan du rengör anslutningarna. Detta är en säkerhetsåtgärd. Rör aldrig anslutningarna med fingrarna eller metallföremål.

Demontera enheten

1 Tryck in haken innanför frontpanelen med en smal skruvmejsel och lossa frontpanelen.

2 Upprepa steg 1 på vänster sida. Frontpanelen är nu lös och kan tas bort.

3 Använd en smal skruvmejsel och skjut in haken på vänster sida av enheten och dra sedan ut vänster sida av frontpanelen tills haken är frigjord.

4 Upprepa steg 3 på höger sida.

5 Dra ut enheten.

Tekniska data

CD-spelaren
System	Digitalt ljudsystem För CD
Signal/brus-förhällande	90 dB
Frekvensgang	10 - 20.000 Hz
Svaj och fladder	Under matbar gråns

Tuner
FM
Tuninginterval	87,5 - 108,0 MHz
Antennerterminal	External antennansluting
Mellanfrekvens	10,7 MHz
Känsligehet	10 dBf
Selektivitet	75 dB vid 400 kHz
Signal/brus-förhällande	65 dB (stereo), 68 dB (mono)
Harmonisk distortionvid	1 kHz
	0,7% (stereo), 0,5% (mono)
Separation	35 dB vid 1 kHz
Frekvensgang	30 - 15.000 Hz
MW/LW
Tuninginterval	MW: 531 - 1.602 kHz
	LW: 153 - 281 kHz
Antenterminal	Extern antennansluting
Mellanfrekvens	10,71 MHz/450 kHz
Känsligehet	MW: 30 μV
	LW: 50 μV

Effekt Förstärkare
Utgångar	Högtlarutgångar (sure-seal-anslutningar)
Högtlarimpdans	4 - 8 ohm
Maximal uteffekt	40 W × 4 (vid 4 ohm)

Allmänt
Utgångar	Linjeutgångar (2)Styrkabel För motorantennStyrkabel foreffektörstärkareTelefondämpningskontrollsladd
Tonklangreglering	Bas ±8 dB vid 100 HzDiskant ±8 dB vid 10 kHz
Strömförsörning	12 V DC bilbateri(negativej jordat)
Mätt	Ca 178 × 50 × 185 mm(b/h/d)
Monteringsmätt	Ca 182 × 53 × 162 mm(b/h/d)
Vikt	Ca 1,2 kg
Medfoljande tillbehör	Vridkontroll RM-X4SDelar für installation ochansluttingar (1 set)Fédral für lösstagarfrontpanel (1)
Valfria tillbehör	Trändlos fjällkontrollRM-X47Styrkablar BUS (levereras med anslutningskabel med RCA-kontakt)RC-61 (1 m), RC-62 (2 m)Rengöringsduk XP-CD1CD-adapter CSA-8
Valfri utrustning	CD-växlare (10 skivor)CDX-828, CDX-727MD-växlare (6 skivor)MDX-65Andra CD/MD-växlarmed Sony-BUS-systemetVäljare für ljudkällaXA-C30

Rätt till ändringar förbehålls.

Felsökning

Följande checklista hjälper dig att lösa de flesta problem som du kan råka ut för med enheten. Innan du går igenom checklistan nedan, ska du läsa anslutnings- och driftsinformationen.

Allmänt

Fel	Orsak/ätgård
Ljudbortfall.	• Avbryt ATT-funktionen. • Ställ in uttoningskontrollen i mittlåget für 2-högtalarsystemet. • Vrid på ratten medurs+när du vill justera volymen.
Innehålet i minnet har raderats.	• Strömkabeln eller batteriet har kopplats ifrän. • Reset-knappen har trycks in. →Lagra i minnetigen.
Information visas inte i teckenfönstret.	Ta bort frontpanelen och rengör anslutningarna. Se “Rengör anslutningarna” (sidan 28).
Ingen ljudsignal.	• En effekt Förstärkare (tillval) har anslutits och du använder inte den inbyggda Förstärkaren. • Ljudsignalen har avaktiverats (sidan 20).

CD/MD-uppspelning

Fel	Orsak/åtgård
En skiva kan inte sättas i.	• En annan CD-skiva har redan sats i. • CD-skivan har sats i med våld upp och ned ellr på fel sätt(MD).
Uppspelning pâbörjas inte.	Skivan defekt (MD-skiva) eller smutsig (CD-skiva).
En skiva matas ut automatiskt.	Temperaturen överstiger 50°C.
CD-skivan matas inte ut.	Tryck på ▲i två sekunder.
Reglagen fungerar inte.	Tryck på äterställningsknappen.
Ljudbortfall på grund av vibrationner.	• Enheten har installerats i en vinkel över 60°. • Enheten har inte installerats på en stabil plats i bilen.

Radiomottagning

Fel	Orsak/åtgård
Det gär inte att Förinställa en radiokanal.	• Lagra rätt frekvens. • Utsändningen är für svag.
Den automatiska sökningen fungerar inte.	Utsändningen är für svag. → Använd manuell sökning.
"ST"-indikatorn blinkar.	• Ställ in rätt frekvens. • Utsändningssignalen är für svag. → Ställ in i enkanaligtgressive (MONO) (sidan 12).

RDS-funktioner

Fel	Orsak/åtgård
SEEK startup after nagra sekunders lyssning.	Det är inte en TP-kanal eller,sä sänderden en svag signal. → Tryck på (AF/TA)flera gänger tills “AF TA off”visas.
Inga trafikmeddelanden tas emot.	·Aktivera“TA”. ·Kanalen,sänderinte nagra trafikmeddelanden trots att denär TP. → Ställ in en annan kanal.
PTY-data visar“NONE”.	Kanalen anger inte programtyp.

Felmeddelanden (med valfri CD/MD-enhet ansluten)

Följande indikeringar blinkar ungefär fem sekunder och larm hör.

Teckenfönster	Orsak	Lösning
NO Mag	Skivmagasinet har inte sats i CD-/ MD-spelaren.	Sätt i skivmagasinet i CD/MD- spelaren.
NO Disc	N当场 skiva har inte sats in i CD-/ MD-spelaren.	Sätt i skivor i CD/MD-spelaren.
NG Discs	En CD-/MD-skiva gàr inte att spel aupp.	Sätt i en annan CD-/MD-skiva.
Error *1	En CD-skiva és smutsig eller har sats in upp och ned.*2	Rengör och sätt i CD-skiva korrekt.
	En MD-skiva kan inte äterspelas pga av nagot fel.*2	Sätt i en annan MD-skiva.
Blank *1	Inga spàr har spelats in på en MD-skiva.*2	Spela upp en MD-skiva med inspelade spàr.
Push Reset	CD-/MD-spelaren kan inte användas pga nagot fel.	Tryck på reset-knappen på encheten.
Not Ready	Locket på MD-spelaren és öppet eller MD-skivorna har inte sats i på rätt sätt.	Stäng locket eller sätt i MD-skivorna på rätt sätt.
High Temp	Den omgivande temperaturen és hõgre années 50°C.	Vänta tills temperaturen sjunker under 50°C.

1 När ett fel uppstår under uppspelning visas inte numret på MD-skivan eller CD-skivan i fönstret. 2 Numret på skivan i magasinet som orsakat felet visas i teckenfönstret.

Om ovannämnda lösningar inte hjälper dig tar du kontakt med din närmaste Sony-återförsäljare.
