MANUAL DE UTILIZADOR CHW6LPX CANDY

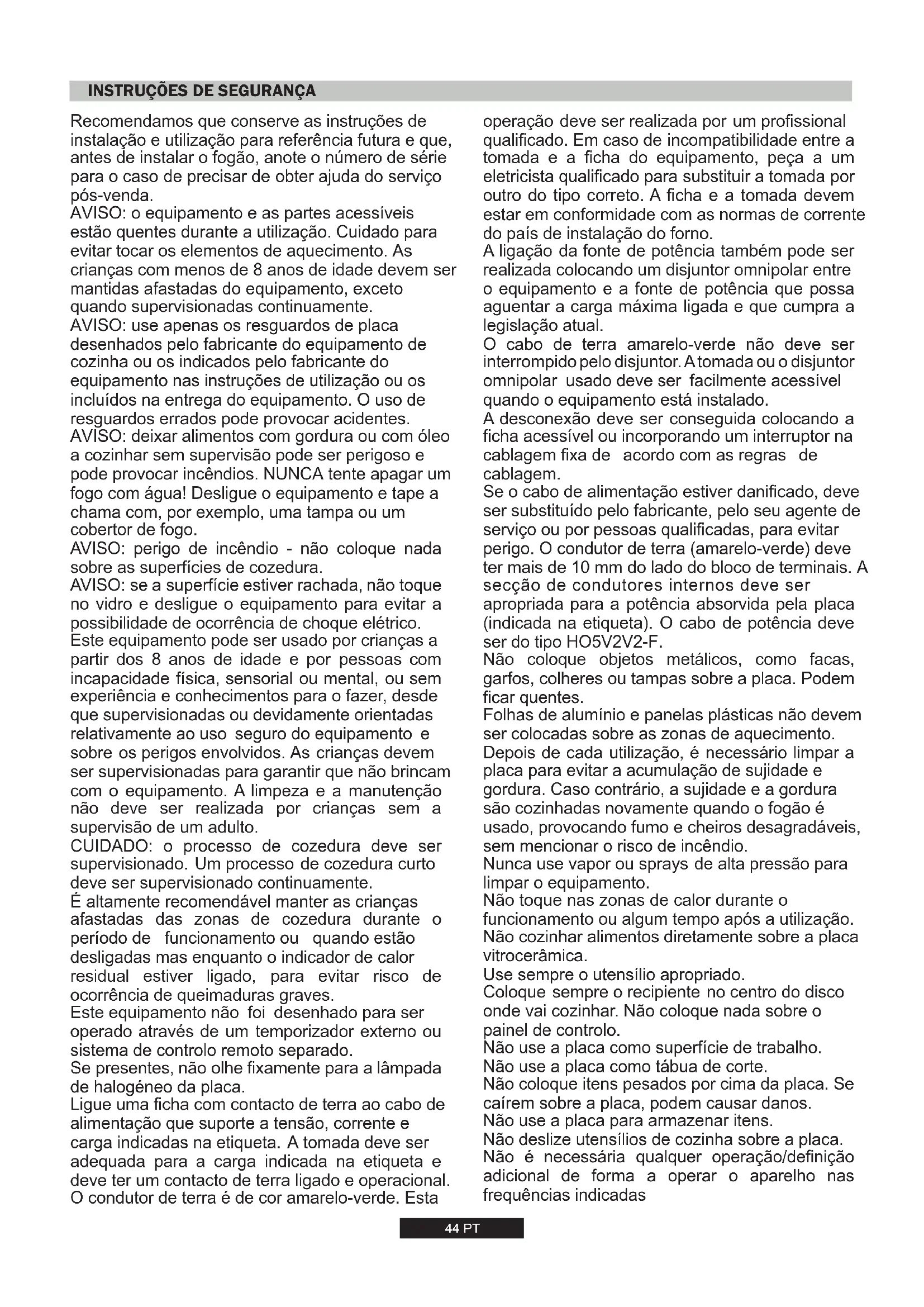

Recomendamos que conserve as instruções de instalação e utilizesação para referencia futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do service pos-venda.

AVISO: o equipamento e as partes acessveis estao quentes durante a utilizacao. Cuidado para evaporar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO:deer alimentos com gordura ou com oleo a cozinhar sem supervisao pode ser perigoso e pode provocar incendios. NUNCA tente apagar um fogo com agua! Desligue o equipamento e tape a chama com, por exemple, uma tampa ou um cobertor de fogo.

AVISO: perigo de incério - não coloque nada sobre as superficies de cozedura.

AVISO: se a superficie estiver Rachada, não toque no vidro e desligue o equipamento para fazer a possibídia de correção dechoqueétrico. Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conheçimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincan com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de umadulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

E altamente recomendavel manter as crianças afastadas das zonas de cozedura durante o periodo de functimento ou quando está desligadas mas quando o indicator de calor residual estiver ligado, para fazer risco de ocorrência de queimaduras graves.

Este equipamento não foi desenhado para ser operado atraves de um temporizador externo ou Sistema de controlo remoto separado.

Se presentes, não olhe fixamente para a lampa de halogeneo da plac.

Ligue uma ficha com contacto de terra ao cabo de alimentacao que suporte a tension, corrente e cargo individadas na etiqueta. A tomada deve ser adequada para a cargo indicada na etiqueta e deve ter um contacto de terra ligado e operacional. O conductor de terra é de cor amarelo-verde.Esta

operação deve ser realizada por um professional qualificado. Em caso de incompatuldade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por除外 do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do País de instalação doorno.

A ligação da fonte de potência también pode ser realizada colocando um disjuntor omnipolar entre o equipamento e a fonte de potência que possa aguentar a entrega Tmaxa ligada e que cumpra a legisção atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar uso deve ser fácilmente acessivel quando o equipamento está instalado.

A desconexão deve ser conseguida colocando a ficha accesivel ou incorpando um interruptor na cablagem fixa de acordo com as regras de cablagem.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de的服务 ou por pessoas especialicas, para fazer perigo. O conductor de terra (amarelo-verde) deve ter mais de 10 mm do lado do bloco de terminalis. A secção de conduções internos deve ser apropriada para a potência absorvida pela placá (indicada na etiqueta). O cabo de potência deve ser do tipo HO5V2V2-F.

Não coloque objetos metalicos, como facas, garfos, colheres ou tampas sobre a plac. Podem ficar quentes.

Folhas de alúnio e panelas plácicas não devem ser colocadas sobre as zonas de aquecimento.

DepoS de cada Utilização, é necessário limpar a placá para fazer a accumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é uso, provocando fumo e cheiros desagradáveis, sem mentionar o risco de incência.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante ofunçãoamento ou algo um tempo antes autilização. Não cozinhar alimentos diretamente sobre a placavitrocerâmica.

Cologne sempre o recipienté no centro do disco ondvei cozinhar. Nao colque nada sobre o paine de controlo.

Não use a placacomo superficiedetrabalho.

Não use a placacomo tabua de corte.

Não colque itens pesados por cima da plac. Se cairem sobre a plac, poder causar danos.

Não use a placar para armazenar itens.

Não deslize utensílos de cozinha sobre a placá.

Não é necessária qualquer operação/definição adicional de forma a operar o aparecido nas frequências indicadas

1. INSTRUÇÉS PARA O INSTALADOR

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODA AFFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZAO, ESTA TAREFADEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARA DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUTO, QUE PROVOQUE OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARACAO

A placarode ser instalada em qualquer bancada que sera resistente ate umatemperatura de 100^ eque tenhauma espessura de 25-45 mm.As dimensoes da abertura para o encastre, a ser feita na bancada, estaoindicadas na .Figura 2

Sempre que houver um espoço que sera accesivel entre a placac encastrada e a cavidade por boaixo dela, tem de ser instalada um divisória feita de material isolante, como, por exemple, madeira ou um material semelhante, entre ambas ( ). Figura 3

Se a placà estiver instalada junto a um armário de um dos lados, a distáncia entre a placà e o armário tem de ser pelo menos de 15 cm; quando a distáncia entre o recorte e a parede traseira tem de ser pelo menos de 7 cm.

A placă delve sempre ficar a uma distância de,elo menos,70 cm de qualquer unidade ou aparecido instalado sobre ela (como, por exemple, um extractor). ()Figura 4

Objetos metálicos na gaveta pode atingir altas temperatas devido à recircuição de ar. Por isso, é recomendável usar um painelet de madeira intermediário.

Importante O diagrama aparecido na figura 1 minha forma de aplicação do vedante.

Para poder encasarra placatem de instalaros gramosde fixacao, inserindo-os nos orificios existentes na base da plac.

Sempre que una placá de 60 cm for instalada sobre umorno que não estágua equipado com umsystema de refrigeracao por ventoinha, o fabricante recomenda que sejam introduzidas aberturas no mover em que as unidades não ser encastradas, a fim de assegurar um circunção correcta do ar.

Estas aberturas devem ter una area minima de 300 cm2 e devem estar localizadas nos pontos indicados na .Figura 5

Sempre que una placá de 75 cm for instalada sobre umorno encastrado, esse forno tem de estar equipado com umsystema de refrigeração por ventoinha.

Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e so pode ser realizado num local bem ventilado. Leia as instruções antes de instalar ou de utilizesir este aparelho.

Um fogo ou placá a gás produzem calor e humidade na zona em que são instalados. Por isto, deve sempre certificar-se de que a ventilação)nesse local é boa, sera mantendo todas as passagens para o ar natural abertas, soit instalando um extractor com um tubo de evacuação. Se o electrodométrico for submetido a uma'utilização intensa e prolongada, poderá ser necessária uma ventilação adicular, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, delve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eletrica tem de estar agra a renovar completeness o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprir todos os regulamentos e normas nationais aplicacoes.

2.1. LIGAÇAO ELECTRICA

Verifique os dados indicados na placac de caracteristicas do aparelho, afixada do lado de fora da placac, para se certificar de que tanto a alimentacion de energia como a tensao de entrada sao as adequadas. Antes de proceder a ligacao do aparelho, verifique o systema de ligacao a terra.

Por lei, esta placatem de ser ligada a terra. Se estre requisito nao for comprido, o fabricante declina toda e qualquer responsabilitadepor eventuals danos materiais ou lesoes pessoas. Se o aparelho nao estiver equipado com una ficha, instale uma ficha adequada para acarga indicada na placacaracteristicas.O fio de ligationa a terra e o fio amarelo/verde.Aficha tem de estar sempre accesivel.

Sempre que a placar for directamente ligada a rede eléctrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificadodeferá o mesmo ser substituido por um的技术o devidamente qualificado, de modo a fazer qualceriscoxoncial.

O fio de ligaçao a terra (verde e amarelo) delve serleo menos 10 mm mais comprido do que os fios conductor e neutro.

O cabo de alimentação de energia deve ter uma�� transversal adequada à potência Tmaxa observada pela plac.

O fabricante recomenda que consulte a placar de caracteristicdo aparelho para se informar sobre as caracteristicas eletricas do mesmo e ainda que se assegure de que o cabo de alimentacao de energia seja do tipo 3x075mm^2 H05 V2V2-F.

Rede	CONDUTORL	L	Fio castanho
	TERRA		Fio verde/amarelo.
	NEUTRO	N	Fio azul

O Sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica. Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meiros para desligar da alimentação, precisa de umaSeparatedao de contacto em todos os pôlos que permit a desconhecao total em condições de sobretensao de categoria III, e as instruções devem indicar que devem ser incorpados meiros para desligar na cablagem fixa de acordo com os regulamentos de ligação.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/ fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deve ser efectuado com a alimentacao eletrica desligada. A placaclassificacao na placacinda o tipo de gas que deve ser utilizesao. A ligacao a alimentacao de gas ou a botija de gas deve ser executadaupon ter verificadoque e adequaca para o tipo de gas que vai ser fornecido. Se nao estiver regulado correctamente, consultae instruções dos paragrafos seguients para alterar a configuracao do gas.

Para gás liquido (botija de gás), utilize reguladores de pressão que estejam em conformidade com as normas nationais relevantes. Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normas nationais relevantes.

Nalguns modelos, é fornecida uma coisa de ligação cónia para colocar na instalação em paises onde este tipo de ligação é obligatório; na figura 8 está indicado como reconhecer os不同类型 típos de ligação (CY = cilindrica, CO = conica). Em todos os casos, a coisa cilindrica da ligação tem de ser ligada à placá.

Quando liga a colocar a alimentação de gás com mangueiras flexíveis, assegure que a distência Tmaxa coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexivel delve ser montado de forma a não estar em contacto com uma parte molevel da unidade (por exemplo, uma gaveta), e não passar por espacios que possam fazer bloqueados.

Para fazer danos potenciais na plac, execute a instalação segindo.
estas sequencia (figura 6):

1) Tal como é ilustrado, monte as peçasPGA sequencia:

A:Adaptador cilindrico macho 1/2

B:Junta 1/2,

C: Adaptador conico-cilindrico femea de gás 1/2 ou cilindricocilindrico

2)Aperte as justas com as chaves, recordando que deve colocar os tubos em posicao.

3) Ligue o encaixe C na alimentacao de gásutilizando um tubo rigido de cobre ou um tubo de aço flexivel.

IMPORTANTE: faça umaverification final de fugas nas ligações dos tubos utilizinga uma saponária. Nunca utilize a chama. Igualmente, certificado-se que o tubo flexivel não está em contacto com uma coisa maior do armário (por exemplo, gaveta) e que não está situado ondada para ser danificado.

Aviso: Se cheirar a gás perto deste equipamento,DSLique a alimentação de gás do equipamento e contacte direcamente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placá acosDifferentestipsodegasdeveráexecutar as operações que passamos a redescrever em seguida:

• remove as grelhas e os queimadores
  insira umachave hexagonal (7 mm) no suporte do queimador ( ) Figura 7
• Desenosque o injector e substitua-o por um que seja adequado ao tipo de gás que vai ser utilizado (consulte aabela dos temas de gás.)

2.4. REGULAÇÃO DA ALTURA MINIMA DA CHAMA

DepoS de acender os queimadores, rode o botao de commando para a posicao correspondente ao minimum e remove o botao da plac (basta aplicar uma pressao ligeira).

Servindo-se de uma chave de fendas pouco, pode fazer a posicao do parafuso da forma indicada na Figura 9.

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o rodar para a esquerda está a aconteá- lo. Ajuste o parafuso esta forma até obter uma chama com uma alta aproximada de 3a4mm e, em seguida, volta a montar o botão de comando.

Sempre que o gás disponible for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até PRENDER.

DepoS de ter regulado a placa para o tipo de gás que vai ser realizado, substitua a placa de caracteristicas antigia, com os dados relativos ao gás para que a placa está preparada,PGA placa adequada ao tipo de gás para que a placa foi regulada (esta placá é fornecida com a placá).

3. UTILIZACAO DA PLACA INSTRUÇOES PARA O UTILIZADOR

Esta placíasolepodeserutilizada para o fimparaquefoiconcebida,ouseja, paraunautilizaçãodomestica,sendo qualquerotradutilizaçãoconsideradaprípriae,porconsequinte,perigosa.Ofabricante declina toda e qualquerresponsabildapor danodescorrentedesumautilizaçãoimprípriadaplacá.

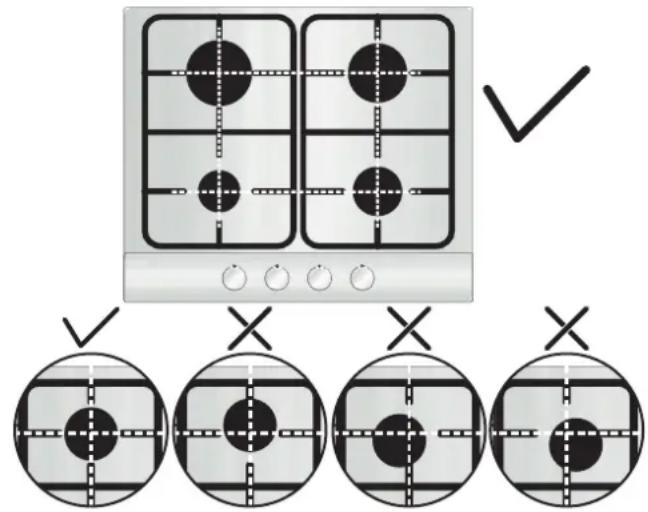

Antes de usar o queimador, assegurar que os contornos da grelha se centram com o queimador como na figura abaixo.

Se estiver a usar grehas de ferro fundido; por baixo da greha é indentada a posicao. Assegurar que a greha exata é usada na posicao correta.

Para ligar os queimadores, aproxime um fósforoAceço do queimador, empurre o botão de comando para dentro e rode-opara a esquerda. Se os queimadores não tiverem sido realizados durante eles dias, espere algunos segundos antes de acender o queimador, para permitir a evaciação de arque se tenha accumulado nos canos.

Se a sua placac dispuser de um isqueiro electrico, proceda da segunte forma:

empurre o botão de commando para dentro e rode-o para a esquerda, para a posicao como simbolo do isqueiro.

ligue o queimador, premindo o botao como simbolo da faisca.

Se a sua placu estiver equipada com ignicao electrònica so tem de empurar o botão de commando para dentro e de o rodar ao simbolo de ignicao

O Sistema de igniação (isqueiro) continua a gerar fáscar quando o botão de commando estiver a ser premido.

Se o queimador não se acender em 5 segundos, rode o botão de commando para aposicao 0 e repita a��acao.

No caso dos modelos comorneira de segurar (que corte a alimentacao de gas no caso de a chama se apagar acidentalmente), os queimadores sao acemos da forma descriita acima, sentido que, no entanto, devem manter o botao de commando premio durante circa de 5 a 6 segculos antes do queimador estar acaso.

ATENCAO:

Antes de ligar a plac a gás,deferá certificar-se de que os queimadores e os espalhadores está correctamente instalados.

Advertência: Se não houver eletricidade no aparecido, deve ser uso um isqueiro para acendero queimador;

• Premir e rodar o botão no sentido anti-horário até ao sintó de igniação,

• Premir o botão de igniação do queimador utilizing um isqueiro e mantem o mesmo premido durante 5 segundos après a igniação.

CONSELHOS GERAIS

Para asseguir os melhoras resultados possiveis,deer ter oguided de ajustar o tamanho dos recipientes deundo plano ao tamanho dos queimadores de gás, conforme pode ver naabela abaixo. TabelaA.

Table A

Tipo di queimador	Ø recipiente (cm)	Energia (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Semi r pido- a	12 - 22	1,75	167 l/h	127 g/h
R R pidoá	16 - 26	2,70	257 l/h	196 g/h

Sempre que utilizes recipientes≦queiros,regule oqueimador de modo a que a chama nao saiaPEGadosdo recipiente.Nuncautilizerecipient com um fundoconcave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posção de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma operação que so deve ser levada a cabo por um专业技术e devidamente qualificado.

4. MANUTENÇÃO E LIMPEZA

Antes de limpar a plac, certificque-se de que ela ja está fria. Deslueq a ficha do cabo de alimentacao da tomada de rede ou, no caso de a placar estar directamente ligada a rede, corte a alimentacao de energia a plac..

Crianças sem supervisao nao devem nem limpar, nem manter este aparecido.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidavel.

Quando limpa as zonas esmaltadas, envernizadas ou Cromadas, utilize uma saponaria quente ou um detergente não caustico. No aço inoxidavel, utilize uma solucao de limpeza apropiada.

Os queimadores podem ser limpos com uma saponária. Para restaurar o seu brilho original, utilize um produit dométrico para aço inoxidavel. Depois de limpar, seque os queimadores e colque-os de novo.

É importante que os queimadores sejam colocadoscorrectamente.

Grelhas e queimadores cromados

As grehas e os queimadores cromados tem tendencia para escurecer com o passar do tempo. Isto é perfeitamente normal, inevtivel até, e não prejudica o bom funcionaamento da placá.

No entanto, se quiser proceder à substituição das grelhas e dos queimadores esecurecidos, basta entrada em contacto com a)nossa assistência和技术a,à qual poderadacquiriraspeças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servço de Assistência Técnica, agradecemos que proceda às seguides verificações:

• certificque-se de que a ficha está devidamente inserida na tomada e de que o fusivel tem a amperagem correcta e não disparou;

• de que o gás está a ser devidamente alimentado à placá.

Se não consuerigir detectar o problema:

desligue o aparelho, não o tente reparar, e entre em contacto com a Assistência Tecnica.

Este aparecido está clasificado de acordo com a Direita Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substancias polentes (que podem provocar consequências negativas no meio ambiente) e componentes bxario (que pode ser reutilizados). É importante que os REEE sejam submetido a tratamentipecíficos, a fim de

remove e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais.

Os cépidados individualmente podem desempenhar um papel importante no sentido de garantir que os REEJa não se tornam num problema ambiental; é essencialOLLOW Alqumas regras baciais:

• Os RREEE não devem ser tratados como lixo domestico.
• Os RREE deverao ser entrega nos pontos de recolha relevantes geridos pelo municipio ou por entreprises registadas. Em muitos paises, no caso de grande RREE, poderao existir serviços de recolha ao domicilio.
• quando compra um novo aparelho, o antigo pode ser devolvido ao commerciar que tera a exigência de o transporte gratamente numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as muitas funções que o equipamento fornecido.

Declaração de conformidade: Este equipamento, nas zonas destinadas a estar em contacto com alimentos, está em conformidade com os regulamentos constantes nas directivas EEC 89/109.O aparecido está em conformidade com a Diretiva Europeia 2009/142/CE (GAD) e desde 21/04/2018 com o regulamento relativo aos apareiros a gás 2016/426 (GAR).

Ao colocar o símbolo C E nthelo produit declaramos, sob)nossa responsabilitad,e a conformidade com todas as exigencias de segurarca europeia, para com a saude e os requisitos ambientais estabelecidos nalegislação em relaço a este produits.

O fabricante não sera responsable por qualquer impreciso resultante da impressão ou erros de transcrição contidos esta documentação. Reservamos o direito de efetuar 修改 os produits de acordo com o necessário, incluindo os direitos de consumo, sem prejuizo das caracteristicas relacionadas com segurarou ou funcao.

Tabela 1

Chapa de Queimador	4 Gas
Queimador	Aux/2SR/R
Tipo	UH60ML
FFD	SIM
Aux 1kW	1
Sr 1,75 kW	2
R 2,7 kW	1
Entrada Nominal de Calor	7,2 kW
G20/20 mbar	686 l/h
G30/28-30 mbar	524 g/h
Classe de instalacao	3
Tensão/frequency V/Hz	220-240 V/ 50/60 Hz
Potência absorvida	1
Isqueiro (ignião电解trica)	SIM
Dimensoes do produits	595x510

Este aparelho foi exusivamente concebido para uma utilização não profissional, ou seja, dométrica.
