MANUAL DE UTILIZADOR GHG 1650 Professional BOSCH

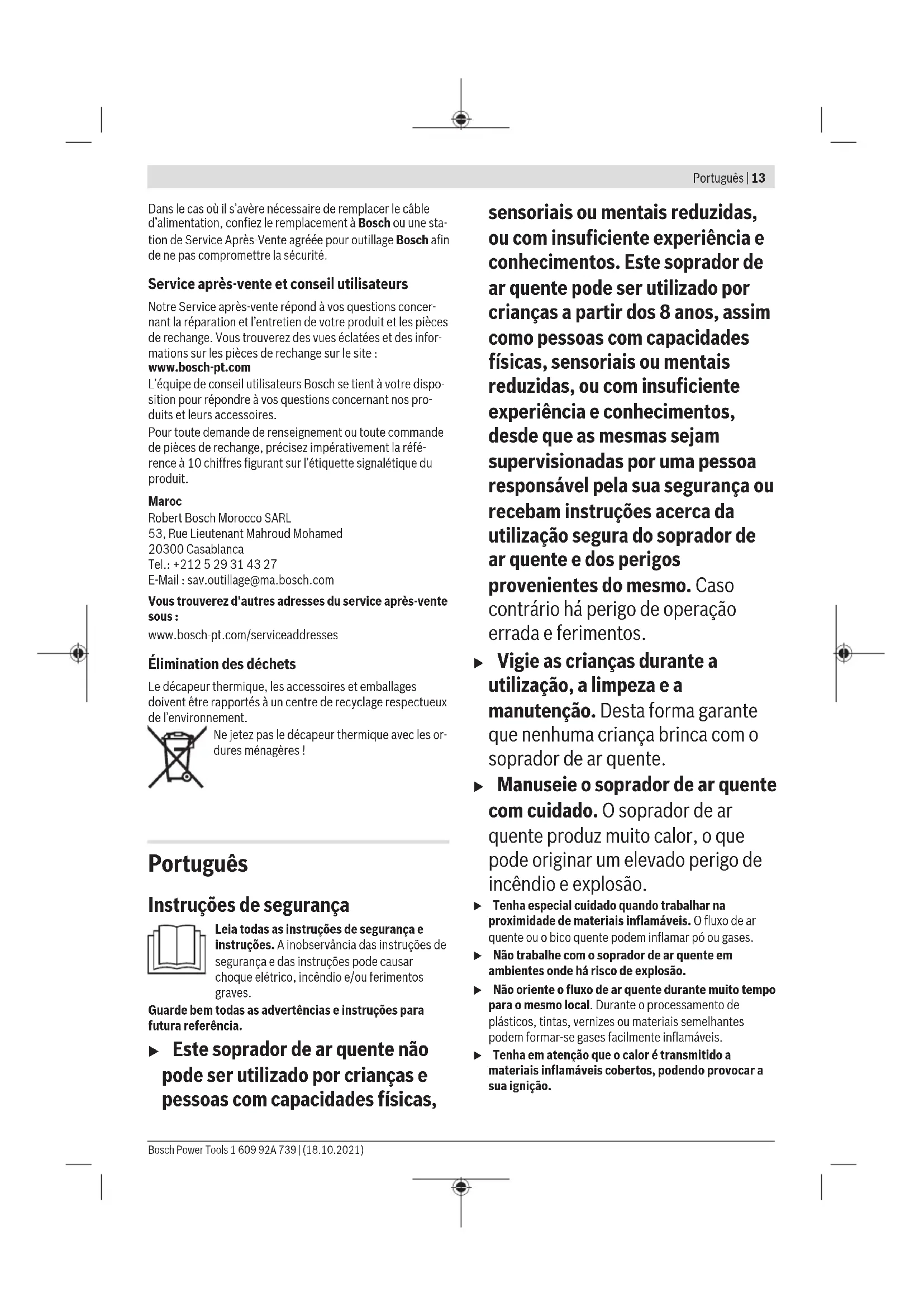

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Soprador de ar quente GHG 16-50 GHG 18-60 Número de produto 3601BA60.. 3601BA61.. Potência nominal absorvida W 1600 1800 Caudal de ar l/min 240/450 200

/600 1 609 92A 739 | (18.10.2021) Bosch Power ToolsPortuguês | 15 Soprador de ar quente GHG 16-50 GHG 18-60 Precisão de medição da temperatura ±10 % ±10 % Peso conforme EPTA-Procedure 01:2014 kg 0,52 0,52 Classe de proteção

A) O caudal de ar aumenta com a subida da temperatura de 50 °C para 300 °C. O ventilador roda à mesma velocidade em ambos os níveis de potência. B) a 20°C de temperatura ambiente Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Informação sobre ruídos/vibrações O nível de pressão sonora avaliado como A do soprador de ar quente é inferior a70dB(A). Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K:

Funcionamento Colocação em funcionamento Formação de fumo na primeira colocação em funcionamento As superfícies de metal vêm protegidas de fábrica com um revestimento contra corrosão. Este revestimento de proteção desaparece na primeira colocação em funcionamento. Devido ao processo de fabrico, o soprador de ar quente pode apresentar descolorações no bico(3). Não se trata de danos, a função do soprador de ar quente não fica limitada. Ligar Desloque o interruptor de ligar/desligar (2) para cima. Desligar Desloque o interruptor de ligar/desligar (2) para baixo para a posição 0. u GHG 18-60: Deixe a ferramenta elétrica funcionar durante alguns instantes no nível de potência 50 °C antes de a desligar após um longo período de trabalho a alta temperatura (nível de arrefecimento). Selecionar nível de potência (GHG 16-50) Com o interruptor de ligar/desligar (2) pode selecionar os diferentes níveis de potência: GHG 16-50 Nível Nível de potência °C l/min Nível de trabalho 1 300 240 Nível de trabalho 2 500 450 Selecionar nível de potência (GHG 18-60) Com o interruptor de ligar/desligar (2) pode selecionar os diferentes níveis de potência: GHG 18-60 Nível Nível de potência °C l/min Nível de arrefecimento

(6) Bocal de proteção de vidro

(10) Tubo de encolhimento

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. Todos os acessórios encontram-se no nosso catálogo de acessórios. Dados técnicos Soprador térmico GHG 16-50 GHG 18-60 N° do produto 3601BA60.. 3601BA61.. Potência nominal consumida W 1600 1800 Volume de ar l/min 240/450 200

/600 Precisão na medição da temperatura ±10 % ±10 % Peso conforme EPTA-Procedure 01:2014 kg 0,52 0,52 Classe de proteção

A) O volume de ar aumenta com o aumento da temperatura 50°C para 300°C. A ventoinha roda à mesma velocidade em ambos os níveis de potência. B) A 20°C temperatura ambiente Os dados são válidos para uma tensão nominal [U] de 230V. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar. Informação sobre ruídos/vibrações Tipicamente o nível pressão sonora ponderado em «A» do soprador térmico é normalmente inferior a70dB(A). Valores totais de vibração a

(soma dos vetores de três direções) e incertezaK:

Funcionamento Colocando em funcionamento Desenvolvimento de fumaça durante a colocação em funcionamento As superfícies metálicas são protegidas de fábrica contra corrosão com um revestimento. Este revestimento protetor evapora durante a primeira colocação em funcionamento. O soprador térmico pode apresentar descolorações no bocal(3) devido ao processo de fabricação. Neste caso não se trata de danos, o funcionamento do soprador térmico não é afetado. 1 609 92A 739 | (18.10.2021) Bosch Power ToolsPortuguês do Brasil | 23 Ligar Desloque o interruptor de ligar/desligar (2) para cima. Desligar Desloque o interruptor de ligar/desligar (2) para baixo para a posição0. u GHG 18-60: Deixe a ferramenta elétrica funcionar durante alguns instantes no nível de potência 50°C antes de a desligar após um longo período de trabalho a alta temperatura (nível de arrefecimento). Selecionar nível de potência (GHG 16-50) Com o interruptor de ligar/desligar (2) é possível selecionar diferentes níveis de potência: GHG 16-50 Nível Nível de potência °C l/min Nível de trabalho 1 300 240 Nível de trabalho 2 500 450 Selecionar nível de potência (GHG 18-60) Com o interruptor de ligar/desligar (2) é possível selecionar diferentes níveis de potência: GHG 18-60 Nível Nível de potência °C l/min Nível de arrefecimento

Nível de trabalho 1 300 350 Nível de trabalho 2 600 500 u Ao comutar do nível de arrefecimento para o nível de trabalho 1 não se altera o número de rotações e, consequentemente, o ruído de funcionamento do soprador. O nível de arrefecimento é adequado para resfriar uma peça de trabalho aquecida ou para secar tinta. Também é adequado para arrefecer o soprador térmico antes de desligar ou trocar os bocais. Indicações de trabalho u Antes de todos os trabalhos no soprador térmico deve-se puxar o cabo com plugue da tomada. Nota: Não aproxime demasiado o bocal(3) à peça a trabalhar. O bloqueio do ar resultante pode levar ao sobreaquecimento do soprador térmico. Retirar a proteção térmica (GHG18‑60) Para trabalhar em locais muito estreitos, você pode remover a proteção térmica (4) rodando-a. u Cuidado com o bocal quente! Ao trabalhar sem proteção térmica existe elevado perigo de queimadura. Para retirar ou colocar a proteção térmica(4) desligue o soprador térmico e deixe-o esfriar. Para um resfriamento rápido, você também pode deixar o soprador térmico funcionando brevemente com a menor temperatura ajustável. Desligar o soprador térmico Coloque o soprador térmico sobre as superfícies de apoio(1) para deixar esfriar ou para liberar as mãos para outro trabalho. u Tenha cuidado especial ao manusear o soprador térmico apoiado! Você pode se queimar no bocal quente ou no fluxo de ar quente. Posicione o soprador térmico sobre uma superfície plana e estável. Assegure-se de que não pode tombar. Mantenha o cabo fora da área de trabalho para que o mesmo não derrube o soprador térmico ou o puxe para baixo. Desligue o soprador térmico e puxe o plugue de rede da tomada se não pretender usar o soprador térmico por um tempo prolongado. Exemplos de trabalho (verfigurasA–F) As ilustrações dos exemplos de trabalho podem ser encontradas nas páginas gráficas. A distância entre o bocal e a peça de trabalho depende do material a ser trabalhado (metal, plástico, etc.) e o tipo de processamento pretendido. A temperatura otimizada para cada aplicação pode ser averiguada através de um ensaio prático. Execute sempre primeiro um teste de volume e temperatura do ar. Comece com uma distância maior e um nível de potência baixo. Vá ajustando a distância e o nível de potência conforme necessário. Se você não tem certeza qual material você está trabalhando ou qual o efeito do ar quente no material, então teste o efeito em um lugar oculto. Pode executar todos os exemplos de trabalho sem acessórios, exceto "Remover verniz do batente da janela". No entanto, o uso dos acessórios recomendados simplifica o trabalho e aumenta significativamente a qualidade do resultado. u Cuidado ao trocar o bocal! Não toque no bocal quente. Deixe o soprador térmico esfriar e use luvas de proteção para efetuar a troca. Você pode se queimar no bocal quente. Remover verniz/soltar cola (ver figura A) Coloque o bocal plano (5) (acessório). Amoleça brevemente o verniz com ar quente e levante-o com uma espátula limpa. A longa exposição ao calor queima o verniz e dificulta sua remoção. Muitas colas amolecem com o calor. Com a cola aquecida você pode soltar uniões ou remover cola excessiva. Remover verniz do batente da janela (ver figura B) u Use impreterivelmente um bocal de proteção de vidro (6) (acessório). Existe perigo de quebra do vidro. Em superfícies perfiladas, você pode levantar o verniz com uma espátula adequada e escovar com uma escova de arame macia. Bosch Power Tools 1 609 92A 739 | (18.10.2021)24 | 中文 Descongelar tubos de água (ver figuraC) u Antes de aquecer, verifique se realmente é um tubo de água. Muitas vezes não é possível diferenciar por fora se trata de um tubo de água ou de gás. Os tubos de gás não podem ser aquecidos sob circunstância alguma. Coloque o bocal angular (7) (acessório). Aqueça o local congelado de preferência do lado da entrada para o lado de saída. Aqueça tubos de plástico, assim como uniões entre peças de tubos com muito cuidado para evitar danos. Deformar tubos de plástico (ver figura D) Coloque o bocal refletor (8) (acessório). Encha os tubos de plástico com areia e feche-os de ambos os lados para evitar que vincar os tubos. Aqueça o tubo com cuidado e uniformemente através de um movimento lateral de um lado para o outro. Solda macia (ver figura E) Para soldar pontos use o bocal redutor (9), para soldar tubos use o bocal refletor (8) (ambos acessórios). Se você usar solda sem fluxo, coloque graxa de solda ou pasta de solda na união de solda. Aqueça o ponto de solda e insira a solda. A solda tem de derreter com a temperatura da peça de trabalho. Se necessário, remova o fluxo de solda após o resfriamento do local. Encolher (ver figuraF) Coloque o bocal refletor (8) (acessório). Selecione o diâmetro do tubo de encolhimento (10) (acessórios) em função da peça a ser trabalhada. Aqueça o tubo de encolhimento uniformemente até o mesmo ficar justo à peça a ser trabalhada. Manutenção e serviço Manutenção e limpeza u Antes de todos os trabalhos no soprador térmico deve-se puxar o cabo com plugue da tomada. u Mantenha o soprador térmico e as aberturas de ventilação limpas, para trabalhar bem e de forma segura. Se for necessário substituir o cabo de força, isto deverá ser realizado pela Bosch ou por uma assistência técnica autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em: www.bosch-pt.com A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: [phone] www.bosch.com.br/contato Encontre outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Descarte Soprador térmico, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não jogar o soprador térmico no lixo doméstico!
