MANUAL DE UTILIZADOR MAC610 MAKITA

electrocompresor de pistones sin aceite “oilless” PT MANUAL DE INSTRUÇÕES E MANUTENÇÃO compressores eléctricos a pistão sem óleo “oilless”

AISOS: antes de utilizar o compressor, ler bem as instruções contidas no seguinte manua

PT LER O MANUAL DE INSTRUÇÕES Ler atentamente o manual de instruções antes de instalar, pôr em funcionamento ou intervir no compressor

Antenção, no compressor existem algumas partes que poderão atingir temperaturas elevadas

Atenção, é obrigatório desligar a alimentação eléctrica da máquina antes de efectuar qualquer intervenção no compresso

Antenção, o compressor pode arrancar automaticamente depois de uma falha de corrente eléctrica e sucessiva ligação da mesma

Ler atentamente todas as instruções de funcionamento, os conselhos para a segurança e os avisos do Manual de Instruções. A maioria dos acidentes com o uso do compressor, é devida ao desrespeito pelas regras de segurança elementares. Identificando a tempo as situações de perigo potenciais e obedecendo às regras de segurança adequadas, serão evitados os acidentes. As regras fundamentais para a segurança estão descritas na secção “SEGURANÇA” deste manual e também na secção que fala da utilização e da manutenção do compressor. As situações perigosas a evitar, para prevenir todos os riscos de lesões graves ou danos na máquina, estão assinaladas na secção “AVISOS” no compressor ou no Manual de Instruções. Nunca utilizar o compressor de modo impróprio mas somente no modo aconselhado pelo Fabricante, a menos que se tenha a absoluta certeza de que não possa ser perigoso, nem para o utilizador, nem para as pessoas que se encontrem nas proximidades.

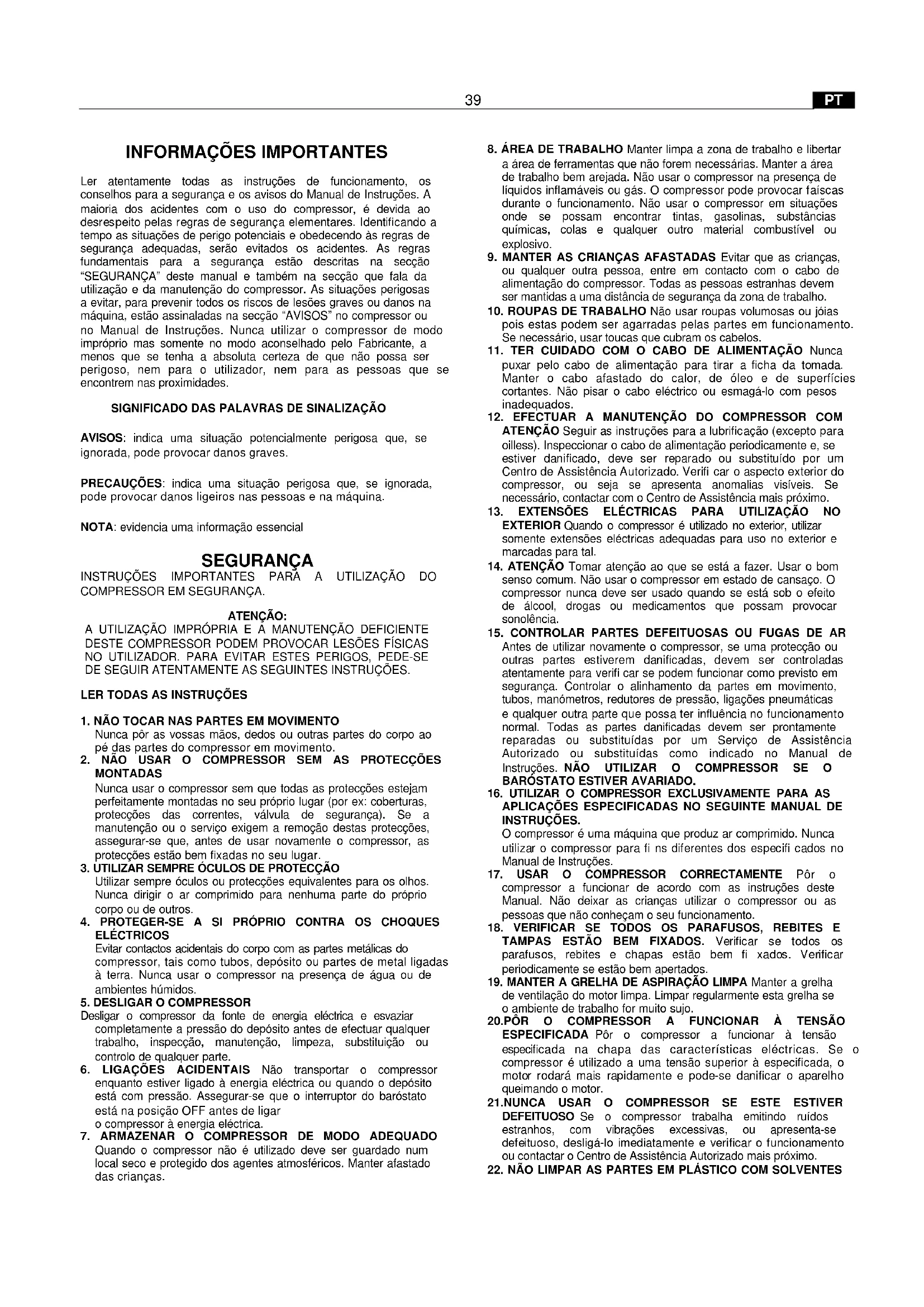

SIGNIFICADO DAS PALAVRAS DE SINALIZAÇÃO

AVISOS: indica uma situação potencialmente perigosa que, se ignorada, pode provocar danos graves. PRECAUÇÕES: indica uma situação perigosa que, se ignorada, pode provocar danos ligeiros nas pessoas e na máquina. NOTA: evidencia uma informação essencial SEGURANÇA INSTRUÇÕES IMPORTANTES PARA A UTILIZAÇÃO DO COMPRESSOR EM SEGURANÇA. ATENÇÃO: A UTILIZAÇÃO IMPRÓPRIA E A MANUTENÇÃO DEFICIENTE DESTE COMPRESSOR PODEM PROVOCAR LESÕES FÍSICAS NO UTILIZADOR. PARA EVITAR ESTES PERIGOS, PEDE-SE DE SEGUIR ATENTAMENTE AS SEGUINTES INSTRUÇÕES.

LER TODAS AS INSTRUÇÕES

1. NÃO TOCAR NAS PARTES EM MOVIMENTO

Nunca pôr as vossas mãos, dedos ou outras partes do corpo ao pé das partes do compressor em movimento.

2. NÃO USAR O COMPRESSOR SEM AS PROTECÇÕES

MONTADAS Nunca usar o compressor sem que todas as protecções estejam perfeitamente montadas no seu próprio lugar (por ex: coberturas, protecções das correntes, válvula de segurança). Se a manutenção ou o serviço exigem a remoção destas protecções, assegurar-se que, antes de usar novamente o compressor, as protecções estão bem fixadas no seu lugar.

3. UTILIZAR SEMPRE ÓCULOS DE PROTECÇÃO

Utilizar sempre óculos ou protecções equivalentes para os olhos. Nunca dirigir o ar comprimido para nenhuma parte do próprio corpo ou de outros.

Desligar o compressor da fonte de energia eléctrica e esvaziar completamente a pressão do depósito antes de efectuar qualquer trabalho, inspecção, manutenção, limpeza, substituição ou controlo de qualquer parte.

6. LIGAÇÕES ACIDENTAIS Não transportar o compressor

enquanto estiver ligado à energia eléctrica ou quando o depósito está com pressão. Assegurar-se que o interruptor do baróstato está na posição OFF antes de ligar o compressor à energia eléctrica.

7. ARMAZENAR O COMPRESSOR DE MODO ADEQUADO

Quando o compressor não é utilizado deve ser guardado num local seco e protegido dos agentes atmosféricos. Manter afastado das crianças.

8. ÁREA DE TRABALHO Manter limpa a zona de trabalho e libertar

a área de ferramentas que não forem necessárias. Manter a área de trabalho bem arejada. Não usar o compressor na presença de líquidos inflamáveis ou gás. O compressor pode provocar faíscas durante o funcionamento. Não usar o compressor em situações onde se possam encontrar tintas, gasolinas, substâncias químicas, colas e qualquer outro material combustível ou explosivo.

9. MANTER AS CRIANÇAS AFASTADAS Evitar que as crianças,

ou qualquer outra pessoa, entre em contacto com o cabo de alimentação do compressor. Todas as pessoas estranhas devem ser mantidas a uma distância de segurança da zona de trabalho.

10. ROUPAS DE TRABALHO Não usar roupas volumosas ou jóias

pois estas podem ser agarradas pelas partes em funcionamento. Se necessário, usar toucas que cubram os cabelos.

11. TER CUIDADO COM O CABO DE ALIMENTAÇÃO Nunca

puxar pelo cabo de alimentação para tirar a ficha da tomada. Manter o cabo afastado do calor, de óleo e de superfícies cortantes. Não pisar o cabo eléctrico ou esmagá-lo com pesos inadequados.

12. EFECTUAR A MANUTENÇÃO DO COMPRESSOR COM

ATENÇÃO Seguir as instruções para a lubrificação (excepto para oilless). Inspeccionar o cabo de alimentação periodicamente e, se estiver danificado, deve ser reparado ou substituído por um Centro de Assistência Autorizado. Verifi car o aspecto exterior do compressor, ou seja se apresenta anomalias visíveis. Se necessário, contactar com o Centro de Assistência mais próximo.

13. EXTENSÕES ELÉCTRICAS PARA UTILIZAÇÃO NO

EXTERIOR Quando o compressor é utilizado no exterior, utilizar somente extensões eléctricas adequadas para uso no exterior e marcadas para tal.

14. ATENÇÃO Tomar atenção ao que se está a fazer. Usar o bom

senso comum. Não usar o compressor em estado de cansaço. O compressor nunca deve ser usado quando se está sob o efeito de álcool, drogas ou medicamentos que possam provocar sonolência.

15. CONTROLAR PARTES DEFEITUOSAS OU FUGAS DE AR

Antes de utilizar novamente o compressor, se uma protecção ou outras partes estiverem danificadas, devem ser controladas atentamente para verifi car se podem funcionar como previsto em segurança. Controlar o alinhamento da partes em movimento, tubos, manómetros, redutores de pressão, ligações pneumáticas e qualquer outra parte que possa ter influência no funcionamento normal. Todas as partes danificadas devem ser prontamente reparadas ou substituídas por um Serviço de Assistência Autorizado ou substituídas como indicado no Manual de Instruções. NÃO UTILIZAR O COMPRESSOR SE O BARÓSTATO ESTIVER AVARIADO.

16. UTILIZAR O COMPRESSOR EXCLUSIVAMENTE PARA AS

APLICAÇÕES ESPECIFICADAS NO SEGUINTE MANUAL DE INSTRUÇÕES. O compressor é uma máquina que produz ar comprimido. Nunca utilizar o compressor para fi ns diferentes dos especifi cados no Manual de Instruções.

17. USAR O COMPRESSOR CORRECTAMENTE Pôr o

compressor a funcionar de acordo com as instruções deste Manual. Não deixar as crianças utilizar o compressor ou as pessoas que não conheçam o seu funcionamento.

18. VERIFICAR SE TODOS OS PARAFUSOS, REBITES E

TAMPAS ESTÃO BEM FIXADOS. Verificar se todos os parafusos, rebites e chapas estão bem fi xados. Verificar periodicamente se estão bem apertados.

19. MANTER A GRELHA DE ASPIRAÇÃO LIMPA Manter a grelha

de ventilação do motor limpa. Limpar regularmente esta grelha se o ambiente de trabalho for muito sujo. 20.PÔR O COMPRESSOR A FUNCIONAR À TENSÃO ESPECIFICADA Pôr o compressor a funcionar à tensão especificada na chapa das características eléctricas. Se o compressor é utilizado a uma tensão superior à especificada, o motor rodará mais rapidamente e pode-se danificar o aparelho queimando o motor. 21.NUNCA USAR O COMPRESSOR SE ESTE ESTIVER DEFEITUOSO Se o compressor trabalha emitindo ruídos estranhos, com vibrações excessivas, ou apresenta-se defeituoso, desligá-lo imediatamente e verificar o funcionamento ou contactar o Centro de Assistência Autorizado mais próximo.

Os solventes, tais como a gasolina, diluentes, gasóleo ou outras substâncias que contenham álcool, podem danificar as partes de plástico. Se necessário, limpar estas partes com um pano macio e água com sabão ou líquidos apropriados.

23. USAR SOMENTE PEÇAS DE SUBSTITUIÇÃO ORIGINAIS. A

utilização de peças de substituição que não sejam originais, provocam a anulação da garantia e um funcionamento incorrecto do compressor. As peças de substituição originais podem ser adquiridas junto dos distribuidores autorizados.

24. NÃO MODIFICAR O COMPRESSOR Não modificar o

compressor. Consultar um Centro de Assistência Autorizado para todas as reparações. Uma modificação não autorizada pode reduzir as capacidades do compressor, mas pode também ser a causa de graves acidentes para as pessoas que não tenham conhecimentos técnicos suficientes para efectuar essas modifi cações.

25. DESLIGAR O BARÓSTATO QUANDO O COMPRESSOR NÃO

É UTILIZADO Quando o compressor não está em uso, colocar o manípulo do baróstato na posição “0” (OFF), desligar o compressor da corrente e abrir a torneira da linha para esvaziar o ar comprimido do depósito.

26. NÃO TOCAR NAS PARTES QUENTES DO COMPRESSOR

Para evitar queimaduras, não tocar nos tubos, no motor e em todas as partes quentes.

27. NÃO DIRIGIR O JACTO DE AR DIRECTAMENTE PARA O

CORPO Para evitar acidentes, nunca dirigir o jacto de ar para pessoas ou animais.

28. DESCARGA DA CONDENSAÇÃO DO DEPÓSITO

Esvaziar o depósito diariamente ou cada 4 horas de trabalho. Abrir o dispositivo de descarga e inclinar o compressor, se necessário, para eliminar a água acumulada.

29. NÃO DESLIGAR O COMPRESSOR PUXANDO PELO CABO

DE ALIMENTAÇÃO Utilizar o interruptor “O/I” (ON/OFF) do baróstato para desligar o compressor.

30. CIRCUITO PNEUMÁTICO

Utilizar tubos, utensílios pneumáticos recomendados, que suportem uma pressão igual ou superior à pressão máxima de exercício do compressor.

PEÇAS DE SUBSTITUIÇÃO

Para as reparações utilizar somente peças de substituição originais idênticas às peças substituídas. As reparações só devem ser efectuadas por um Centro de Assistência Autorizado. AVISOS INSTRUÇÕES PARA A LIGAÇÃO À TERRA Este compressor deve ser ligado à terra enquanto está em uso para proteger o operador contra choques eléctricos. O compressor monofásico está equipado com um cabo bipolar mais terra. O compressor trifásico é fornecido com cabo eléctrico sem ficha. É necessário que a ligação eléctrica seja efectuada por um técnico especializado. Recomenda-se de nunca desmontar o compressor, nem executar outras ligações ao baróstato. Qualquer reparação deve ser executada unicamente pelos Centros de Assistência Autorizada ou por outros Centros Especializados. Nunca esquecer que o fio de ligação à terra é o verde e amarelo. Nunca ligar este fio verde a um terminal com corrente. Antes de substituir a ficha do cabo de alimentação, assegurar-se de ligar o fio de terra. No caso de dúvidas, chamar um electricista especializado e mandar controlar a ligação à terra. EXTENSÃO Utilizar somente extensões com ficha e ligação à terra, não utilizar extensões danificadas ou esmagadas. Assegurar-se que a extensão esteja em boas condições. Quando se usa um cabo de extensão, assegurar-se que a secção do cabo seja suficiente para suportar a corrente absorvida pelo aparelho que lhe será ligado. Uma extensão muito fina pode provocar quedas de tensão e portanto uma perda de potência e um aquecimento excessivo do aparelho. O cabo de extensão dos compressores monofásicos deve ter uma secção proporcional ao seu comprimento, ver tabela. (tab. 1) Tab.1 SECÇÃO VÁLIDA PARA COMPRIMENTO MÁXIMO 20 m monofásico HP kW 220/230V 50 Hz (mm²) 110/120V 60 Hz (mm²)

UTILIZAÇÃO E MANUTENÇÃO

NOTA: As informações que encontrareis dentro deste Manual foram escritas para auxiliar o operador durante a utilização e as operações de manutenção do compressor. Alguns desenhos deste Manual mostram alguns pormenores que podem ser diferentes do vosso compressor. INSTALAÇÃO Depois de se ter retirado o compressor da embalagem (fig. 1) e de se ter assegurado do seu estado, verificando se não sofreu danos durante o transporte, efectuar as operações descritas a seguir. COMPRESSORES COM DEPÓSITO (FIG.20) Montar as rodas e os anéis de borracha nos depósitos nos quais não estiverem montados, seguindo as instruções da fig. 2. Nos compressores nos quais estiver desmontado, montar também o filtro do ar (fig.2B). COMPRESSORES SEM DEPÓSITO (FIG.21) Montar as ventosas sob a base do grupo, conforme ilustra a fi g.2A. Posicionar o compressor numa superfície plana e com uma inclinação máxima de 10° (fig. 3), em local bem ventilado, protegido contra os agentes atmosféricos e não em ambientes explosivos. Se a superfície for inclinada e lisa, verificar se o compressor não se desloca durante o seu funcionamento, se isto ocorrer, bloquear as rodas com cunhas. Se a superfície for uma prateleira, certificar-se de que não possa cair, fixando-o na mesma adequadamente. Para obter uma boa ventilação e um arrefecimento eficiente, é importante que o compressor fi ca distante pelo menos 50 cm de qualquer parede (fig. 4). ESTES COMPRESSORES FUNCIONAM SEM ÓLEO (4A) INSTRUÇÕES DE USO · Tomar atenção a transportar o compressor de maneira correcta, sem invertê-lo ou levantá-lo com ganchos ou cabos (fig. 5 - 6). LIGAÇÃO ELÉCTRICA Os compressores monofásicos são fornecidos com cabo eléctrico e ficha de corrente bipolar + terra. É importante ligar o compressor com uma tomada de corrente que tenha ligação à terra (fig. 7). ATENÇÃO: A ligação à terra deve ser efectuada de acordo com as normas de prevenção contra acidentes (EN 60204). A ficha do cabo de alimentação não deve ser utilizada como interruptor, mas deve ser introduzida numa tomada de corrente comandada por um interruptor diferencial adequado (magnetotérmico). ARRANQUE Controlar que a tensão de rede corresponda àquela indicada na placa dos dados eléctricos (fi g. 8). O campo de tolerância admitido deve fi car dentro de ± 5%.41

COMPRESSOR COM DEPÓSITO (Fig.20): girar ou pressionar, segundo o tipo de pressóstato montado no aparelho, o botão da parte superior para colocá-lo na posição “0” (fig. 9). Ligar a ficha na tomada de corrente (fig.7) e girar o botão até à posição “I”. Ligar o tubo em borracha e o tubo em espiral com a respectiva conexão próxima ao pressóstato (fig.25). O funcionamento do compressor é completamente automático, comandado pelo pressóstato que o pára quando a pressão no depósito alcança o valor máximo e faz com que arranque ao descer até ao valor mínimo. Geralmente, a diferença de pressão é de aproximadamente 2 bar (29 psi) entre o valor máximo e o valor mínimo. Ex.: o compressor pára quando alcança 8 bar (116 psi) (pressão máx. de funcionamento) e arranca automaticamente quando a pressão interna do depósito descer a 6 bar (87 psi). Após ter ligado o compressor com a rede eléctrica, fazer um carregamento com a pressão máxima e verificar se a máquina funciona regularmente. COMPRESSOR SEM DEPÓSITO (Fig.21): ligar a ficha com a tomada de corrente (fig. 7). Carregar no botão de ligar que se encontra no lado do compressor (fig. 9A). Este tipo de compressor sem depósito tem um dispositivo que regula automaticamente a pressão máxima de funcionamento mesmo se o utente não usa ar comprimido. O compressor descarrega automaticamente o ar excedente através de uma válvula posicionada no cabeçote. O compressor não pára automaticamente. Para desligar o compressor, utilizar o botão ON/OFF. Ligar o tubo de borracha ou o tubo em espiral com a respectiva conexão na parte superior do compressor, próxima ao redutor (fi g.25). NOTA: O grupo cabeçote/cilindro/tubo de compressão colocado sob a cobertura pode alcançar temperaturas elevadas. Tomar atenção se se trabalha nas proximidades destes elementos, e não tocá-los para evitar queimaduras (fig. 10). ATENÇÃO Os compressores eléctricos devem ser ligados com uma tomada de corrente protegida por interruptor diferencial apropriado (magnetotérmico). REGULAÇÃO DA PRESSÃO DE TRABALHO (fi g. 11) Não é necessário utilizar sempre a pressão máxima de trabalho, e a maioria das vezes o dispositivo pneumático utilizado necessita de menos pressão. Nos compressores dotados de redutor de pressão, é necessário regular bem a pressão de trabalho. Puxar o botão do redutor de pressão para desbloqueá-lo, regular a pressão com o valor desejado girando o botão no sentido horário para aumentá-la, e no sentido anti-horário para diminuí-la. Ao obter a pressão óptima, carregar no botão para bloqueá-lo (fig. 11). Nos redutores de pressão fornecidos sem manómetro, a pressão de regulação é visualizada na escala graduada do corpo do próprio redutor. Nos redutores de pressão dotados de manómetro, a pressão de regulação é visualizada no próprio manómetro. ATENÇÃO: Alguns redutores de pressão são dotados de dispositivo “push to lock”, e basta girar o botão para regular a pressão. MANUTENÇÃO Antes de fazer intervenções no compressor, certificar-se de que:-o interruptor geral da linha esteja na posição “0”; -o pressóstato ou o interruptor da linha esteja na posição “0”;-o depósito de ar esteja descarregado, sem pressão alguma (somente para o modelo com depósito). O compressor gera água de condensação que se acumula no depósito. É necessário descarregar o condensado do depósito pelo menos uma vez por semana abrindo a torneira de descarga (fig. 12) sob o depósito (somente para o modelo com depósito). Tomar atenção, pois se houver ar comprimido dentro do tanque, a água pode sair com muita pressão. Pressão aconselhada 1 ÷ 2 bar máx.

MANUTENÇÃO ACONSELHADA

Nos grupos F com 2 pólos, substituir todo o grupo da biela cada 700 horas de serviço. Nos grupos F e FB com 4 pólos, substituir todo o grupo da biela cada 1500 horas de serviço. Nos grupos GMS e VS, substituir os patins e o anel de compressão cada 1500 horas de serviço. LUBRIFICAÇÃO DOS ROLAMENTOS Todos os rolamentos têm lubrificação eterna com massa consistente excepto a caixa de rolos montada na biela dos grupos GMS e VS, a qual, cada 1500 horas de serviço, deverá ser lavada com solvente e lubrifi cada com massa consistente “Kluber Barrierta L 55/2” (branca). A massa consistente deve encher totalmente os espaços entre os rolos; o excesso de lubrificante será expulso durante as primeiras horas de funcionamento. LIMPEZA DO FILTRO (SÉRIE F-ECU-GMS-VS-AIRCLIK-F 1-FB

210) A cada 50 horas de funcionamento, recomenda-se desmontar

o filtro de aspiração e limpar o elemento filtrante soprando ar comprimido, ou substituir, se obstruído, o elemento indicado pela seta. O QUE FAZER EM CASO DE PEQUENAS ANOMALIAS Fugas de ar através da válvula sob o pressóstato (somente com depósito) Este problema depende de uma vedação imperfeita da válvula de retenção. Fazer a seguinte intervenção (fig. 13). Esvaziar completamente o depósito descarregando a pressão. Soltar os quatro parafusos de fixação e levantar a cobertura para desmontá-la (fig. 13-14) (MODELO F 1 e AIRCLIK). Soltar o cabeçote hexagonal da válvula (A)(fig.15). Limpar bem tanto o disco em borracha (B) como a sua sede (fig.15). Remontar tudo cuidadosamente. Fugas de ar (SÉRIE F-GMS-VS) Podem depender da má vedação de uma conexão; molhar todas as conexões com água de sabão para controlá-las. O compressor gira mas não carrega Compressores da série F-GMS-VS (fig.16): - pode ser causado pela ruptura da válvula, ou de uma guarnição (B1-B2); substituir a peça avariada; - pode ser causado pela ruptura das válvulas (C1-C2), ou de uma guarnição (B1-B2); substituir a peça avariada (fig.16B). Compressores da série Airclik F 1 (fig. 16A) - Pode ser por causa da valvula (C1-C2) o talvéz da junta (B1) neste caso substituir as peças na figura (fig.16A) O compressor não arranca Se o compressor tem dificuldade de arrancar, controlar: - que a tensão de rede corresponda àquela na placa de dados (fig. 8); - que não sejam utilizadas extensões eléctricas de secção ou comprimento inadequado; - que o ambiente de trabalho não seja muito frio (abaixo de 0°C); - que a rede eléctrica seja alimentada (tomada bem ligada, relé magnetotérmico, fusíveis íntegros). O compressor não pára (somente com depósito) - Se o compressor não pára ao alcançar a pressão máxima, entrará em função a válvula de segurança do depósito. É necessário recorrer ao centro de assistência autorizado mais próximo para a reparação. ATENÇÃO - Evitar absolutamente de desapertar qualquer ligação com o depósito sob pressão, assegurar-se sempre de que o depósito esteja descarregado. - É proibido efectuar furos, soldar ou deformar voluntariamente o depósito do ar comprimido. -Não efectuar operações no compressor sem primeiro se ter desligado a ficha da tomada de corrente. - Temperatura ambiente para um correcto funcionamento: 0°C +25°C (MÁX. 45°C). - Não dirigir jactos de água ou líquidos inflamáveis sobre o compressor. - Não colocar objectos inflamáveis junto ao compressor. - Durante paragens de utilização, colocar o pressóstato ou o interruptor na posição “0” (OFF) (desligado). - Nunca dirigir o jacto de ar para pessoas ou animais (fig. 24). - Não transportar o compressor com o depósito sob pressão. - Tomar atenção, pois algumas partes do compressor, como cabeçote e tubos de compressão, podem atingir temperaturas elevadas. Não tocar nestes componentes para evitar queimaduras (fig. 10). - Transportar o compressor levantando-o ou puxando-o mediante as respectivas pegas ou cabos (fig. 5 - 6). - As crianças e os animais devem ser mantidos afastados da área de funcionamento da máquina. - Se usar o compressor para pintar: a) não trabalhar em ambientes fechados ou próximo de chamas vivas; b) assegurar- se de que o ambiente onde se trabalha tenha um bomPT

renovamento de ar; c) proteger o nariz e a boca com uma máscara adequada (fig. 18). - Se o cabo eléctrico ou a ficha estiverem danificados, não usar o compressor e contactar o Centro de Assistência Autorizado para a sua substituição por um componente original . - Se for colocado numa prateleira ou numa superfície mais alta do que - o pavimento, deve ser fixado para evitar uma possível queda durante - o seu funcionamento. -Não introduzir objectos e as mãos no interior das grelhas de protecção para evitar danos físicos e no compressor (fig. 19). - Evitar de usar o compressor como objecto contundente contra pessoas, coisas ou animais, para evitar danos graves. - Terminada a utilização do compressor, desligar sempre a ficha da tomada de corrente. COMPRESSOR ELÉCTRICO MODELO GMS - VS - AIRCLIK - F 1 - F Pressão máxima de funcionamento: 8.5 bar Pressão máxima de utilização: 8 bar

COMPRESSOR ELÉCTRICO MODELO FB 210

Pressão máxima de funcionamento: 10.5 bar Pressão máxima de utilização: 10 bar NOTA: Para o mercado Europeu, os depósitos dos compressores são fabricados de acordo com a Directiva CE2009/105. Para o mercado Europeu, os compressores são fabricados de acordo com a Directiva CE2006/42. SERIE F HP/kW RPM Db(A) 1/0.75 1450-

1.5/1.1 2850 77 1.5/1.1 3450 80 2/1.5 2850 78 SERIE FB HP/kW RPM Db(A) 2/1.5 1450 67 SERIE GSM HP/kW RPM Db(A) 0.75/0.55 1450/1750 77 1.5/1.1 1450/1750 77 1.5/1.1 2850 78 SERIE VS HP/kW RPM Db(A) 2/1.5 1450 77 2/1.5 1750 80 3/2.2 2850 82 O nível de pressão sonora medida em campo livre a 1 m de distância ±3dB(A) com a pressão máxima de utilização (tab. 3). CONSELHOS ÚTEIS PARA UN BOM FUNCIONAMENTO AIRCLIK / F 1 O MODELO F 1 E AIRCLIK SÃO PARA UM USO INTERMITENTE E NÃO PARA USO CONTINUO. ESTES MODELOS SÃO UTILIZADOS SOMENTE PARA HOBBY SUGERE-SE DE NÃO

ULTRAPASSAR 25% DE FUNCIONAMENTO EM CADA HORA

Assegurar-se de utilizar sempre tubos pneumáticos para ar comprimido que tenham características de pressão máxima adequadas às do compressor. Não tentar reparar o tubo se estiver defeituoso. Utilizar dispositivos pneumáticos com características de pressão máxima adequadas àquelas do compressor.

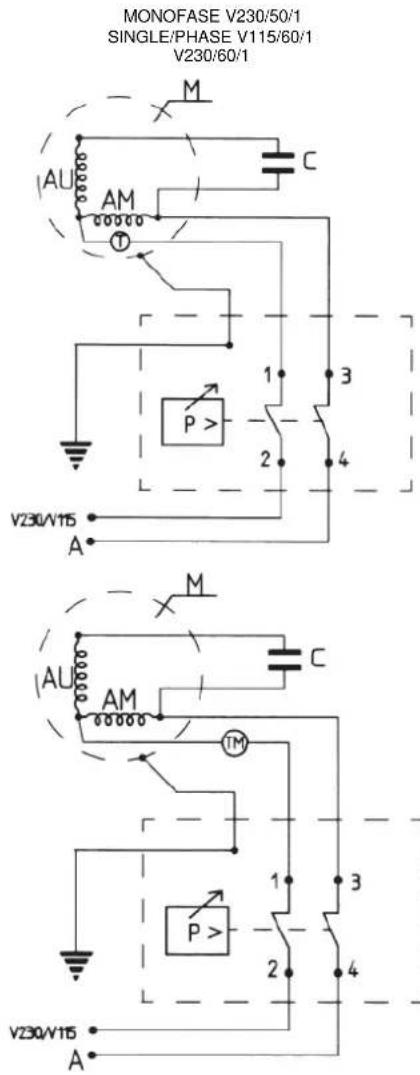

AU = AVVOLGIMENTO AUSILIARIO

T = PROTECÇÃO TÉRMICA AUTOMÁTICA

TM = PROTECÇÃO AMPERIMÉTRICA MANUAL

1-2-3-4-5-6 = TERMINAIS DE LIGAÇÃO DOS CONDUTORES C = CONDENSADOR M = MOTOR

AU = ENROLAMENTO AUXILIAR

AM = ENROLAMENTO DE MARCHA
