KÄYTTÖOHJE MAC610 MAKITA

sähkökompressori männillä ilman öljyä “oilless”

VAROITUKSET: Lue tarkkaan tässä käsikirjassa annetut ohjeet ennen kompressorin käyttöä

Ennen kompressorin asetusta, käynnistystä tai siihen muuten puuttumista lue huolella käyttöopas

Huomio: kompressorissa on osia, jokta voivat kuumettua huomattavasti.

Ennen mitä tahansa koneeseen puuttumista sähkönsyöttö koneeseen pitää kytkeä irti

Huomio: kompressori saattaa käynnistyä uudelleen automaattisesti virran palatessa sähkökatkon jälkeen.

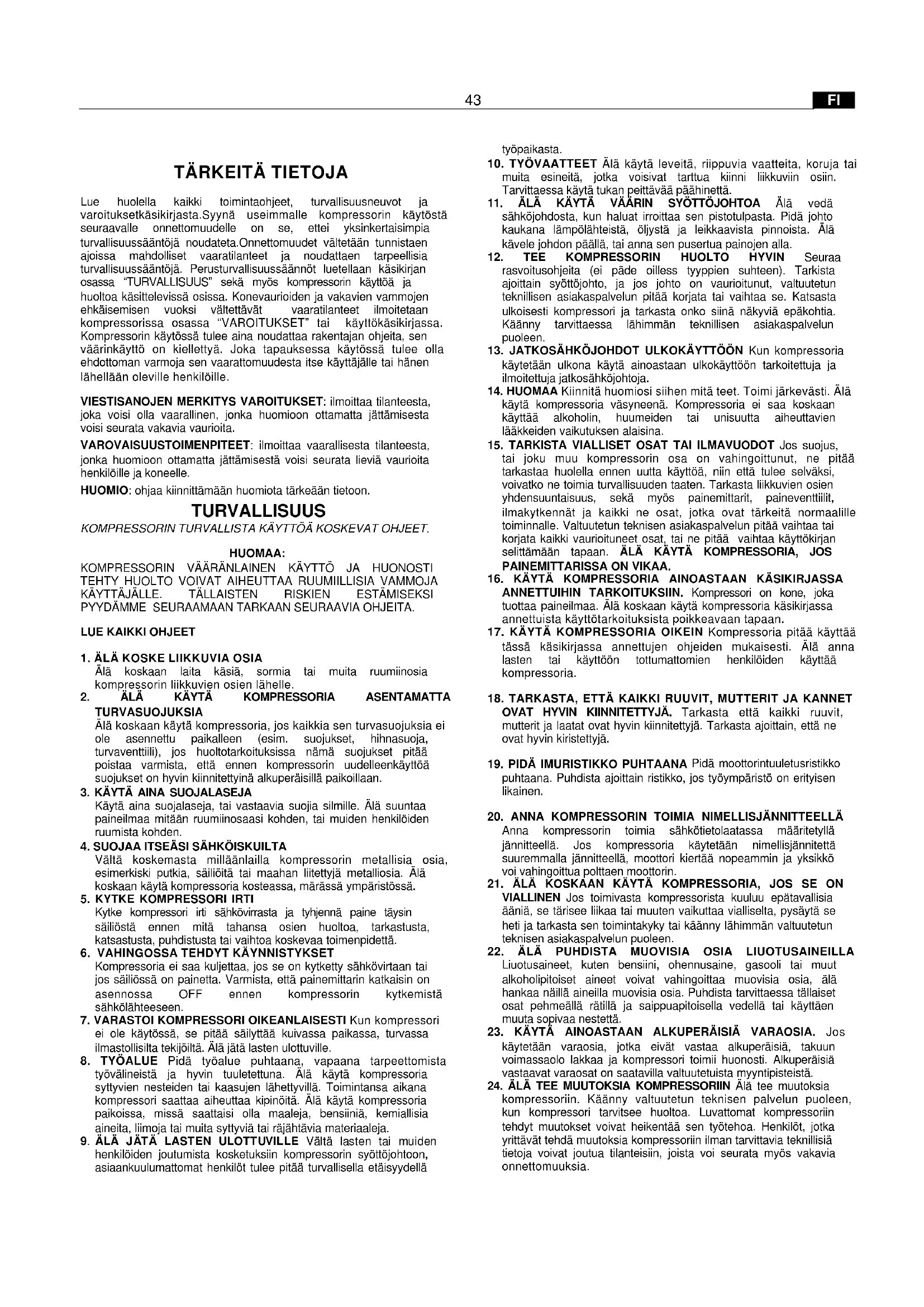

Lue huolella kaikki toimintaohjeet, turvallisuusneuvot ja varoituksetkäsikirjasta.Syynä useimmalle kompressorin käytöstä seuraavalle onnettomuudelle on se, ettei yksinkertaisimpia turvallisuussääntöjä noudateta.Onnettomuudet vältetään tunnistaen ajoissa mahdolliset vaaratilanteet ja noudattaen tarpeellisia turvallisuussääntöjä. Perusturvallisuussäännöt luetellaan käsikirjan osassa “TURVALLISUUS” sekä myös kompressorin käyttöä ja huoltoa käsittelevissä osissa. Konevaurioiden ja vakavien vammojen ehkäisemisen vuoksi vältettävät vaaratilanteet ilmoitetaan kompressorissa osassa “VAROITUKSET” tai käyttökäsikirjassa. Kompressorin käytössä tulee aina noudattaa rakentajan ohjeita, sen väärinkäyttö on kiellettyä. Joka tapauksessa käytössä tulee olla ehdottoman varmoja sen vaarattomuudesta itse käyttäjälle tai hänen lähellään oleville henkilöille. VIESTISANOJEN MERKITYS VAROITUKSET: ilmoittaa tilanteesta, joka voisi olla vaarallinen, jonka huomioon ottamatta jättämisesta voisi seurata vakavia vaurioita. VAROVAISUUSTOIMENPITEET: ilmoittaa vaarallisesta tilanteesta, jonka huomioon ottamatta jättämisestä voisi seurata lieviä vaurioita henkilöille ja koneelle. HUOMIO: ohjaa kiinnittämään huomiota tärkeään tietoon. TURVALLISUUS KOMPRESSORIN TURVALLISTA KÄYTTÖÄ KOSKEVAT OHJEET. HUOMAA: KOMPRESSORIN VÄÄRÄNLAINEN KÄYTTÖ JA HUONOSTI

Älä koskaan laita käsiä, sormia tai muita ruumiinosia kompressorin liikkuvien osien lähelle.

2. ÄLÄ KÄYTÄ KOMPRESSORIA ASENTAMATTA

TURVASUOJUKSIA Älä koskaan käytä kompressoria, jos kaikkia sen turvasuojuksia ei ole asennettu paikalleen (esim. suojukset, hihnasuoja, turvaventtiili), jos huoltotarkoituksissa nämä suojukset pitää poistaa varmista, että ennen kompressorin uudelleenkäyttöä suojukset on hyvin kiinnitettyinä alkuperäisillä paikoillaan.

3. KÄYTÄ AINA SUOJALASEJA

Käytä aina suojalaseja, tai vastaavia suojia silmille. Älä suuntaa paineilmaa mitään ruumiinosaasi kohden, tai muiden henkilöiden ruumista kohden.

4. SUOJAA ITSEÄSI SÄHKÖISKUILTA

Vältä koskemasta milläänlailla kompressorin metallisia osia, esimerkiski putkia, säiliöitä tai maahan liitettyjä metalliosia. Älä koskaan käytä kompressoria kosteassa, märässä ympäristössä.

5. KYTKE KOMPRESSORI IRTI

Kytke kompressori irti sähkövirrasta ja tyhjennä paine täysin säiliöstä ennen mitä tahansa osien huoltoa, tarkastusta, katsastusta, puhdistusta tai vaihtoa koskevaa toimenpidettä.

6. VAHINGOSSA TEHDYT KÄYNNISTYKSET

Kompressoria ei saa kuljettaa, jos se on kytketty sähkövirtaan tai jos säiliössä on painetta. Varmista, että painemittarin katkaisin on asennossa OFF ennen kompressorin kytkemistä sähkölähteeseen.

7. VARASTOI KOMPRESSORI OIKEANLAISESTI Kun kompressori

ei ole käytössä, se pitää säilyttää kuivassa paikassa, turvassa ilmastollisilta tekijöiltä. Älä jätä lasten ulottuville.

8. TYÖALUE Pidä työalue puhtaana, vapaana tarpeettomista

työvälineistä ja hyvin tuuletettuna. Älä käytä kompressoria syttyvien nesteiden tai kaasujen lähettyvillä. Toimintansa aikana kompressori saattaa aiheuttaa kipinöitä. Älä käytä kompressoria paikoissa, missä saattaisi olla maaleja, bensiiniä, kemiallisia aineita, liimoja tai muita syttyviä tai räjähtävia materiaaleja.

9. ÄLÄ JÄTÄ LASTEN ULOTTUVILLE Vältä lasten tai muiden

henkilöiden joutumista kosketuksiin kompressorin syöttöjohtoon, asiaankuulumattomat henkilöt tulee pitää turvallisella etäisyydellä työpaikasta.

10. TYÖVAATTEET Älä käytä leveitä, riippuvia vaatteita, koruja tai

muita esineitä, jotka voisivat tarttua kiinni liikkuviin osiin. Tarvittaessa käytä tukan peittävää päähinettä.

11. ÄLÄ KÄYTÄ VÄÄRIN SYÖTTÖJOHTOA Älä vedä

sähköjohdosta, kun haluat irroittaa sen pistotulpasta. Pidä johto kaukana lämpölähteistä, öljystä ja leikkaavista pinnoista. Älä kävele johdon päällä, tai anna sen pusertua painojen alla.

12. TEE KOMPRESSORIN HUOLTO HYVIN Seuraa

rasvoitusohjeita (ei päde oilless tyyppien suhteen). Tarkista ajoittain syöttöjohto, ja jos johto on vaurioitunut, valtuutetun teknillisen asiakaspalvelun pitää korjata tai vaihtaa se. Katsasta ulkoisesti kompressori ja tarkasta onko siinä näkyviä epäkohtia. Käänny tarvittaessa lähimmän teknillisen asiakaspalvelun puoleen.

13. JATKOSÄHKÖJOHDOT ULKOKÄYTTÖÖN Kun kompressoria

käytetään ulkona käytä ainoastaan ulkokäyttöön tarkoitettuja ja ilmoitettuja jatkosähköjohtoja.

14. HUOMAA Kiinnitä huomiosi siihen mitä teet. Toimi järkevästi. Älä

käytä kompressoria väsyneenä. Kompressoria ei saa koskaan käyttää alkoholin, huumeiden tai unisuutta aiheuttavien lääkkeiden vaikutuksen alaisina.

15. TARKISTA VIALLISET OSAT TAI ILMAVUODOT Jos suojus,

tai joku muu kompressorin osa on vahingoittunut, ne pitää tarkastaa huolella ennen uutta käyttöä, niin että tulee selväksi, voivatko ne toimia turvallisuuden taaten. Tarkasta liikkuvien osien yhdensuuntaisuus, sekä myös painemittarit, paineventtiilit, ilmakytkennät ja kaikki ne osat, jotka ovat tärkeitä normaalille toiminnalle. Valtuutetun teknisen asiakaspalvelun pitää vaihtaa tai korjata kaikki vaurioituneet osat, tai ne pitää vaihtaa käyttökirjan selittämään tapaan. ÄLÄ KÄYTÄ KOMPRESSORIA, JOS PAINEMITTARISSA ON VIKAA.

16. KÄYTÄ KOMPRESSORIA AINOASTAAN KÄSIKIRJASSA

ANNETTUIHIN TARKOITUKSIIN. Kompressori on kone, joka tuottaa paineilmaa. Älä koskaan käytä kompressoria käsikirjassa annettuista käyttötarkoituksista poikkeavaan tapaan.

17. KÄYTÄ KOMPRESSORIA OIKEIN Kompressoria pitää käyttää

tässä käsikirjassa annettujen ohjeiden mukaisesti. Älä anna lasten tai käyttöön tottumattomien henkilöiden käyttää kompressoria.

18. TARKASTA, ETTÄ KAIKKI RUUVIT, MUTTERIT JA KANNET

OVAT HYVIN KIINNITETTYJÄ. Tarkasta että kaikki ruuvit, mutterit ja laatat ovat hyvin kiinnitettyjä. Tarkasta ajoittain, että ne ovat hyvin kiristettyjä.

19. PIDÄ IMURISTIKKO PUHTAANA

Pidä moottorintuuletusristikko puhtaana. Puhdista ajoittain ristikko, jos työympäristö on erityisen likainen.

20. ANNA KOMPRESSORIN TOIMIA NIMELLISJÄNNITTEELLÄ

Anna kompressorin toimia sähkötietolaatassa määritetyllä jännitteellä. Jos kompressoria käytetään nimellisjännitettä suuremmalla jännitteellä, moottori kiertää nopeammin ja yksikkö voi vahingoittua polttaen moottorin.

21. ÄLÄ KOSKAAN KÄYTÄ KOMPRESSORIA, JOS SE ON

VIALLINEN Jos toimivasta kompressorista kuuluu epätavallisia ääniä, se tärisee liikaa tai muuten vaikuttaa vialliselta, pysäytä se heti ja tarkasta sen toimintakyky tai käänny lähimmän valtuutetun teknisen asiakaspalvelun puoleen.

22. ÄLÄ PUHDISTA MUOVISIA OSIA LIUOTUSAINEILLA

Liuotusaineet, kuten bensiini, ohennusaine, gasooli tai muut alkoholipitoiset aineet voivat vahingoittaa muovisia osia, älä hankaa näillä aineilla muovisia osia. Puhdista tarvittaessa tällaiset osat pehmeällä rätillä ja saippuapitoisella vedellä tai käyttäen muuta sopivaa nestettä.

23. KÄYTÄ AINOASTAAN ALKUPERÄISIÄ VARAOSIA. Jos

käytetään varaosia, jotka eivät vastaa alkuperäisiä, takuun voimassaolo lakkaa ja kompressori toimii huonosti. Alkuperäisiä vastaavat varaosat on saatavilla valtuutetuista myyntipisteistä.

24. ÄLÄ TEE MUUTOKSIA KOMPRESSORIIN Älä tee muutoksia

kompressoriin. Käänny valtuutetun teknisen palvelun puoleen, kun kompressori tarvitsee huoltoa. Luvattomat kompressoriin tehdyt muutokset voivat heikentää sen työtehoa. Henkilöt, jotka yrittävät tehdä muutoksia kompressoriin ilman tarvittavia teknillisiä tietoja voivat joutua tilanteisiin, joista voi seurata myös vakavia onnettomuuksia.FI

KÄYTÖSSÄ Kun kompressori ei ole käytössä, aseta painemittarin nuppi asentoon “0” (OFF), kytke irti kompressorin sähköistys ja avaa linjahana näin poistaen paineilman säiliöstä.

26. ÄLÄ KOSKETA KOMPRESSORIN KUUMIA OSIA

Palovammojen estämiseksi, älä koske putkia, moottoria tai muita kompressorin kuumia osia.

27. ÄLÄ RUISKUTA ILMAA IHMISTEN TAI ELÄINTEN

SUUNTAAN Riskien estämiseksi, älä koskaan ruiskuta ilmaa ihmisten tai eläinten suuntaan.

28. KONDENSSIVEDEN POISTO SÄILIÖSTÄ Tyhjennä säiliö

päivittäin tai neljän työtunnin väliajoin. Avaa tyhjennysyksikkö ja tarvittaessa kallista kompressoria kasaantuneen veden poistamiseksi.

29. ÄLÄ PYSÄYTÄ KOMPRESSORIA VETÄMÄLLÄ

SÄHKÖNSYÖTTÖJOHDOSTA Käytä painemittarin katkaisinta “O/I” (ON/OFF) kompressorin pysäyttämiseen.

30. ILMAVIRTAPIIRI Käytä suositeltuja putkia, pneumaattisia

työvälineitä, jotka kestävät kompressorin maksimityöpainetta vastaavan tai suuremman paineen. VARAOSAT Korjattaessa käytä ainoastaan alkuperäisiä varaosia, jotka ovat samanlaisia kuin vaihdettavat osat. Ainoastaan valtuutettu teknillinen asiakaspalvelukeskus saa korjata kompressoria. VAROITUKSET

MAAJOHDON KYTKENTÄOHJEET

Koneenkäyttäjä pitää suojata sähköiskuilta ja siksi kompressori pitää maadoittaa.Yksivaihekompressorilla on kaksinapainen ynnä maajohto. Kolmivaihekompressorilla on pistotulpaton sähköjohto. Ainoastaan ammattitaitoinen teknikko saa tehdä sähkökytkennät. Kompressoria ei saa koskaan purkaa osiin ja painemittarille ei saa lisätä kytkentöjä. Ainoastaan valtuutetut huoltokeskukset tai muut ammattitaitoiset keskukset saavat tehdä korjauksia kompressoriin. Muista aina, mikä johto on maajohto: se on vihreä tai keltainen/vihreä. Tätä vihreää johtoa ei saa koskaan kytkeä aktiiviin terminaaliin. Ennen syöttöjohdon pistotulpan vaihtoa, varmista, että maajohto on kytketty. Jos et ole varma siitä mitä teet, käänny ammattitaitoisen sähköasentajan puoleen ja anna hänen tarkistaa maajohdon kytkentä. JATKOJOHTO Käytä ainoastaan pistotulpalla ja maajohdolla varustettua jatkojohtoa, älä käytä viallisia tai puristuneita jatkojohtoja. Varmista, että jatkojohto on hyväkuntoinen. Jatkojohtoa käytettäessä pitää olla varma, että johdon poikkileikkaus riittää siirtämään kytkettävän tuotteen virta-absorbtion. Liian ohut jatkojohto voi aiheuttaa potentiaalieroja ja näin voimahäviöitä ja koneen ylikuumenemista. Yksivaihekompressorien jatkojohdon poikkileikkauksen tulee olla sen pituudelle sopiva, katso taulukkoa. (taulukko 1) Taulukko 1 SOPIVA LÄPIMITTA 20 m:in MAKSIMIPITUUDELLE yksivaihe HP kW 220/230V 50 Hz (mm²) 110/120V 60 Hz (mm²)

2 1.5 2.5 4 -6 3 2.2 4 / Kolmivaihekompressorien jatkojohdon poikkileikkauksen pitää olla sen pituudelle sopiva: katso taulukkoa (taulukko 2) VAROITUKSET Vältä sähköpurkausriskejä. Älä koskaan käytä kompressoria viallisen sähköjohdon tai jatkojohdon kanssa. Tarkasta säännöllisesti sähköjohtojen hyväkuntoisuus. Älä käytä kompressoria vedessä tai sen lähettyvillä tai vaarallisessa ympäristössä missä sähköpurkaukset ovat mahdollisia. TALLETA NÄMÄ KÄYTTÖ JA HUOLTOOHJEET JA ANNA NE HENKILÖILLE, JOTKA HALUAVAT KÄYTTÄÄ TÄTÄ LAITETTA! KÄYTTÖ JA HUOLTO HUOMIO: Käsikirjassa annettujen tietojen tarkoituksena on auttaa käyttäjää kompressorin käytön ja huollon aikana. Joissakin käsikirjan kuvissa voi olla kompressoristanne eroavia yksityiskohtia. ASENNUS Poista kompressori pakkauksestaan (kuva 1) ja varmista, että se on moitteettomassa kunnossa. Varmista myös ettei se ole vahingoittunut kuljetuksen aikana. Suorita tämän jälkeen seuraavat toimenpiteet. SÄILIÖKOMPRESSORIT (KUVA 20) Asenna pyörät ja kumit säiliöihin joista ne puuttuvat. Seuraa ohjeita (kuva 2). Asenna kädensija sille osoitetulle paikalle (kuva 2A). Kompressoreissa, joissa se on irti asenna myös ilmansuodatin (kuva 2B). KOMPRESSORIT ILMAN SÄILIÖITÄ (KUVA 21) Asenna imukumit koko ryhmän alustan alle osoitetulla tavalla (kuva 2A). Sijoita kompressori tasaiselle alustalle tai korkeintaan korkeintaan 10° kaltevuudelle (kuva 3), paikkaan missä on hyvä tuuletus,suojassa ulkoilmalta ja paikkaan missä ei ole rajähteitä. Jos taso on kalteva ja tasainen, tarkista että kompressorin toimiessa se ei liiku, muuten tuki pyorät kiiloilla. Jos taso on hylly tai kannatin, varmista, että se on riittävan kestävä. Jotta ilmanvaihto olisi riittävä ja koneen kylmeneminen nopea on tärkeää, että kompressori on vähintään 50 cm etäisyydeltä seinistä (kuva 4). NÄMÄ KOMPRESSORIT TOIMIVAT ILMAN ÖLJYÄ (4A)

-Varmista, että kuljetat kompressoria oikein. Älä käännä sitä ylösalaisin tai nosta sitä koukkujen tai köysien avulla.(Kuvat 5-6) SÄHKÖKYTKENTÄ Yksivaihekompressorien mukana on sähköjohto ja pistoke kaksinapaa+maa. On tärkeää liittää kompressori liittymään, jossa on maaliittymä.(kuva 7) HUOMIO: Maadoitus on suoritettava työtapaturmien torjuntaan liittyvien normien mukaisesti (EN 60204). Sähköjohdon pistoketta ei saa käyttää koneen virran katkaisimena vaan se on kytkettävä riittävällä differentiaalikatkaisimella (lämpökatkaisin) varustettuun pistorasiaan. KÄYNNISTYS Tarkista, että verkkojännite vastaa koneen sähkölaatassa olevaa jännitettä (kuva 8), sallittu toleranssipoikkeama on noin ±5%. SÄILIÖKOMPRESSORIT (KUVA 20): Väännä tai paina, riippuen painekytkimen mallista, käynnistysvipua kohtaan ”0” (kuva 9). Laita pistoke sähköverkkoon (kuva 7) ja siirrä käynnistysvipu kohtaan ”I”. Liitä muoviputki tai spiraaliputki sille osoitetulle paikalle (kuva 25). Kompressorin toiminta on täysin automaattista.Toiminta tapahtuu painekytkimestä, joka pysäyttää toiminnan kun säiliön paine on maksimiarvoilla ja jatkaa toimintaa kun arvo on laskenut minimille. Yleensä maksimi- ja minimi paineen ero on 2 bar (29 psi). Esim.Kompressori pysähtyy kun se saavuttaa 8 bar (116 psi) (maksimi harjoituspaine) ja lähtee uudelleen käyntiin automaattisesti kun säiliön paine on laskeutunut 6 bar (87). Kun kompressori on liitetty sähkövirtaan anna sen latautua maksimipaineeseen asti ja huomioi oikea koneen toiminta. KOMPRESSORI ILMAN SÄILIÖTÄ (Kuva 21): Laita pistoke sähköverkkoon ( kuva 7). Paina katkaisinta , kompressorin kyljessä (kuva 9A). Tämän tyyppisessä kompressorissa ilman säiliötä on koje, joka säätää automaattisesti maksimiharjoituspaineen vaikka käyttäjä ei käyttäisikään paineilmaa. Kompressori poistaa automaattisesti liiallisen ilman venttiilistä joka on päässä. Kompressori ei pysähdy automaattisesti. Pysäytä kompressori katkaisimella ON/OFF. Laita kumiputki tai spiraaliputki sille kuuluvalle paikalle kompressorin päälle (kuva 25).45

HUOM: Ryhmät pää/sylinteri/putki jotka sijaitsevat suojakannen alla voivat saavuttaa korkeita lämpötiloja. Varo näitä osia jos työskentelet niiden lähellä . Älä koske niitä, sillä ne voivat aiheuttaa palovammoja (kuva 10) HUOMIO Sähkökompressorit pitää liittää pistorasiaan, joka on suojattu riittävällä differentiaalikatkaisimella (lämpökatkaisin). TYÖPAINEEN SÄÄTÄMINEN (kuva 11) Ei ole tarpeellista käyttää aina suurinta työpainetta, vaan useimmin pneumaattiset toiminnat vaativat vähemmän painetta. On tarpeelista säätää hyvin työpaine niissä kompressoreissa joihin on liitetty paineen alentaja. Voit vapauttaa paineen alentajakytkintä vetämällä sitä ylöspäin, säädä paine halutulle arvolle. Vääntämällä kytkintä oikealle arvo nousee, vasemmalle arvo laskee. Kun olet saavuttanut halutun arvon, tuki kytkin painamalla sitä alaspäin (kuva 11). Paineen alentajissa, joissa ei ole manometriä suurin paine näkyy mittakaavan muodossa paineen alentajassa. Paineen alentajissa, joissa on manometri suurin paine näkyy itse manometrissä. HUOMIO: Joissakin paineenalentimissa ei ole “push to lock”-toimintoa, joten riittää kun käännät nuppia säätääksesi paineen. HUOLTO Varmista ennen mitään suoritettavia toimenpiteitä, että: -Linjan pääkatkaisin on asennossa ”0” -Painekytkin tai linjan katkaisin on asennossa ”0”. -Säiliön sisällä oleva paine on tyhjennetty kokonaisuudessaan ( vain malli, jossa on säiliö). Kompressori tuottaa kondensaattina vettä, joka jää säiliöön. Ota pois kondensaatti säiliöstä ainakin kerran viikossa avaamalla postohana (kuva 12) säiliön alla ( vain malleissa, joissa on säiliö). Varo, ettei paineilmaa ole säiliön sisällä, vesi voi tulla ulos lujalla voimalla . Neuvottu paine on maksimiltaan 1÷ 2 bar. SUOSITELLUT HUOLLOT Yksikkö F 2-napaiset: vaihda koko kiertokankiyksikkö aina 700 käyttötunnin jälkeen. Yksikkö F – FB 210 4-napaiset: vaihda koko kiertokankiyksikkö aina 1500 käyttötunnin jälkeen. GMS- ja VS – yksiköissä vaihda telat ja tiivistysrengas aina 1500 käyttötunnin jälkeen. LAAKERIEN VOITELU Kaikki laakerit on voideltu rasvalla, joka kestää koko laitteen käyttöiän lukuun ottamatta GMS- ja VS – yksiköiden kiertokankiin asennettuja rullasuojuksia, jotka on 1500 käyttötunnin jälkeen aina pestävä liuottimella ja rasvattava uudelleen rasvalla ”Kluber Barrierta L 55/2” (valkoista). Rasvan on täytettävä kokonaan rullien väliset aukot: ylimääräinen rasva poistuu ensimmäisten käyttötuntien aikana.

Joka 50 käyttötunnin jälkeen olisi suositeltavaa irroittaa imusuodatin ja puhdistaa suodatin elementti paineilmapuhaltimella. Jos kappale on tukossa vaihda nuolella osoitettu kappale. MITEN TOIMIA PIENTEN VIKOJEN VARALTA Ilman menetys painekytkimen alla olevasta venttiilistä (vain säiliöillä) Tämä vika johtuu epätäydellisestä venttiilin pidikkeestä.Toimi seuraavasti (kuva 13). Poista säiliöstä paineet Irrota suojakansi sen neljällä tukiruuvilla, nosta suojakantta. (kuvat 13-14) Irrota venttilin kuusikulmainen pää (A) (kuva 15) (MALLI AIRCLIK-F 1). Puhdista huolellisesti sekä kumidisketti (B) ja sen alusta (kuva 15). Laita kaikki takaisin paikoilleen huolellisesti Ilma vuodot (SARJA F-GMS-VS-FB 210) Voi johtua huonosta välikappaleiden kunnosta, tarkista kaikki välikappaleet ja kastele ne saippuapitoisella vedellä. Kompressori pyörii mutta ei lataudu Kompressori sarja F-GMS-VS: (kuva 16) - Voi johtua venttiilin tai eristyskappaleen rikkoutumisesta (B1-B2), vaihda rikkoutunut kappale . -Voi johtua venttiilin (C1-C2) tai eristyskappaleen (B1-B2) rikkoutumisesta, vaihda rikkoutunut kappale. Sarjan AirClik - F 1 kompressorit: (kuva 16A) - Syynä saattaa olla venttiilien (C1 - C2) tai tiivisteen (B1) rikkoutuminen. Vaihda vaurioitunut osa (kuva 16A). Kompressori ei käynnisty Jos kompressorilla on vaikeuksia käynnistyksessä, tarkista: - Verkkojännite vastaa koneen sähkölaatassa olevaa jännitettä (kuva 8). - Jatkojohtojen läpimitta ja pituus pitää olla ohjeiden mukainen. - Työympäristö ei saa olla liian kylmä ( ei alle 0°C). - Sähköverkossa on virta ( pistoke kiinnitetty hyvin,lämpökatkaisin,su lakkeet kunnossa) Kompressori ei pysähdy ( vain säiliöllä) - Jos kompressori ei pysähdy maksimi paineen saavuttaessa säiliön turvaventtiili käynnistyy. Ota yhteyttä lähimpään valtuutettuun huoltokeskukseen korjausta varten. HUOMIO - Älä irrota mitään kytkentää säiliön ollessa paineen alaisena.Varmista aina ensin, että säiliön paine on poistunut kokonaisuudessaan. - Älä poraa reikiä, suorita hitsauksia tai muotoile paineilmasäiliötä. - Älä suorita kompressoriin toimenpiteitä silloin, kun pistoke on kiinni pistorasiassa. - Käyttöympäristön lämpötila 0°C +25°C (MAX 45°C). - Älä suihkuta vettä tai helposti syttyviä nesteitä kompressorin päälle. - Älä aseta helposti syttyvää materiaalia kompressorin lähelle. - Aseta katkaisin asentoon“0” (OFF) (sammunut) silloin, kun et käytä kompressoria. - Älä suuntaa paineilmaa koskaan henkilöitä tai eläimiä kohden. (kuva 24) - Älä kuljeta kompressoria silloin, kun säiliö on paineen alaisena. - Ole varovainen, sillä jotkin kompressorin osat voivat kuumua erittäin paljon. Älä kosketa näitä komponentteja, sillä ne saattavat aiheuttaa palovammoja. (kuva 10) - Siirrä kompressoria nostaen tai vetäen sen kahvasta tai kädensijasta. (kuvat 5-6) - Pidä lapset ja eläimet kaukana koneen toiminta-alueesta. - Mikäli käytät kompressoria maalaukseen: a) Älä työskentele suljetuissa tiloissa tai avotulien läheisyydessä. b) Varmista, että työskentelytiloissa on riittävä ilmanvaihto. c) Suojaa nenä ja suu tarkoitukseen sopivalla naamarilla. (kuva 18) - Älä käytä kompressoria, mikäli sähköjohto tai pistoke ovat vahingoittuneet vaan ota yhteys valtuutettuun asiakaspalveluun, jossa vaihto voidaan suorittaa alkuperäiseen varaosaan. - Kiinnitä kone paikoilleen, mikäli asennat sen hyllylle tai muulle lattiaa korkeammalle tasolle, jotta vaarallisilta putoamisilta vältytään koneen toiminnan aikana. -Älä pane esineitä tai sormiasi suojaristikkojen sisään, jotta mahdollisilta onnettomuuksilta ja kompressorin vaurioitumiselta vältytään. (kuva 19) - Älä suuntaa kompressoria henkilöitä, esineitä tai eläimiä kohden, sillä tämä saattaisi johtaa vakaviin onnettomuuksiin. - Irrota pistoke aina pistorasiasta kompressorin käytön päätyttyä. SÄHKÖKOMPRESSORI MALLI (GMS-VS-AIRCLIK-F 1) Maksimi koneen paine 8.5 bar Maksimi käyttöpaine 8 bar SÄHKÖKOMPRESSORI MALLI (FB 210) Maksimi koneen paine 10.5 bar Maksimi käyttöpaine 10 bar HUOM: Euroopan markkinoille tarkoitetut kompressorien säiliöt on valmistettu EU-direktiivin CE2009/105 mukaisesti. Euroopan markkinoille tarkoitetut kompressorit on valmistettu EU-direktiivin CE2006/42 mukaisesti.FI

Laskettu painetasu mitattu meluarvo 1 m etäisyydellä on ±3dB(A) maksimi käyttöpaineella. (taul. 3) SERIE F HP/kW RPM Db(A) 1/0.75 1450-

Varmista, että käyttämiesi pneumaattisten paineilmaputkien maksimipaineen kapasiteetti riittää kompressorin maksimipaineelle. Älä yritä korjata vahingoittunutta putkea. Käytä pneumaattisia kappaleita, jotka kestävät kompressorin maksimi paineen

TAKUU: Sähkökompressorit on taattu 12 kuukauden ajaksi lähtien tositetusta myyntipäivästä. Takuu koskee ainoastaan asiakkaita, joiden laskujen maksussa ei ole epäsäännöllisyyksiä. Kompressori taataan 8 tunnin normaalitoimintaan päivässä oikeanlaisessa ympäristössä. Asennuksen tulee olla sääntöjen mukainen ja hyvintehty. Jos rikkimeneminen johtuu rakennusvirheistä ja tapahtuu takuuaikana, rakentaja vaihtaa vialliseksi osoittautuneet osat ilmaiseksi. Matka- ja työvoimakulut maksaa kuitenkin asiakas. Takuu ei koske vaurioita, jotka johtuvat huonosta huollosta, huolimattomuudesta tai käytöstä vääränlaisessa ympäristössä. Takuuseen eivät sisälly moottorit ja muut sähköosat ja normaalisti kuluvat osat.
