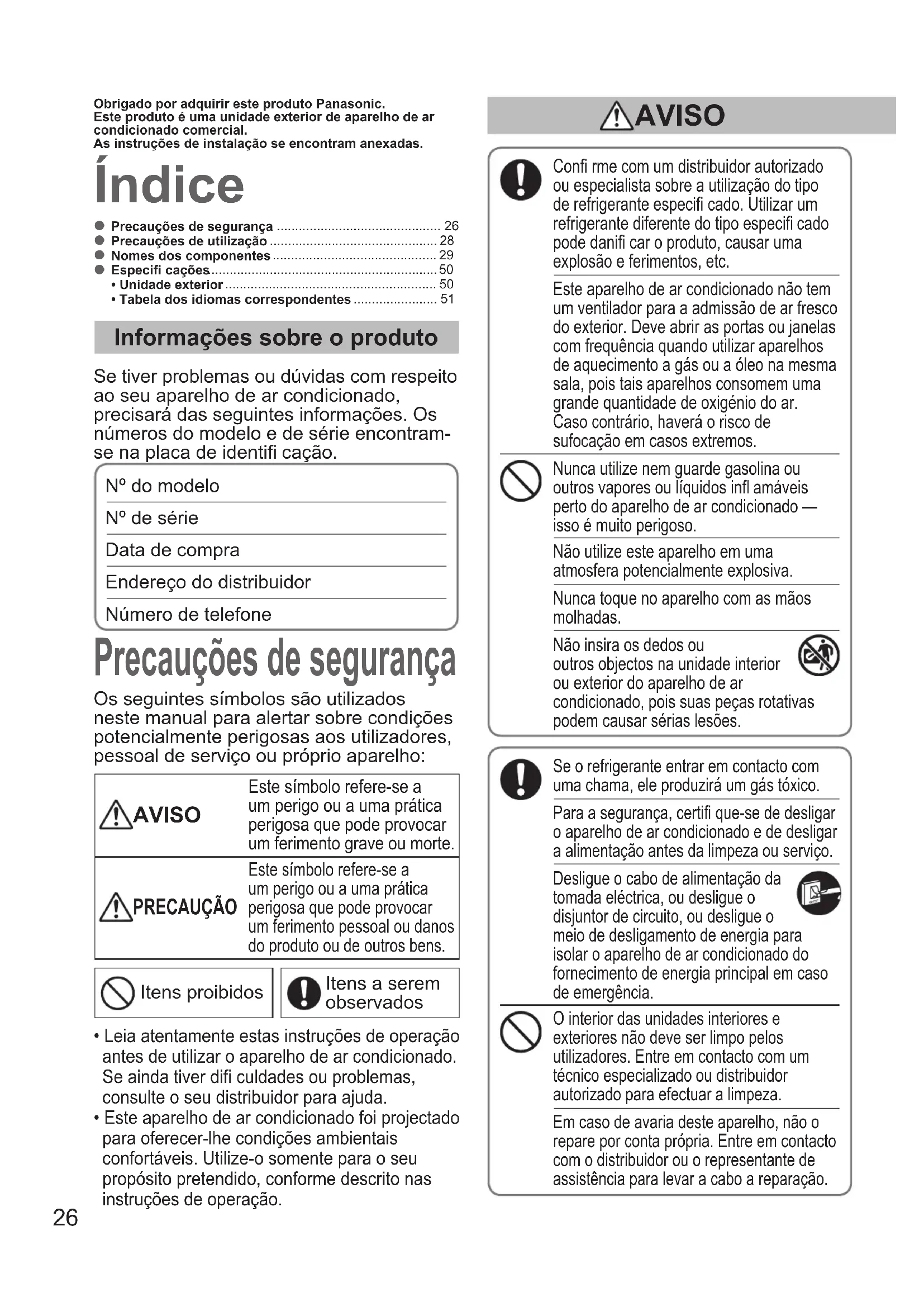

MANUAL DE UTILIZADOR U200PE2E8A PANASONIC

• Precauções de segurança p. 26
• Precauções de utilização p. 28
• Nomes dos componentes p. 29
• Especifi cações p. 50
• • Unidade exterior p. 50
• • Tabela dos idiomas correspondentes Índice Precauções de segurança Informações sobre o produto Se tiver problemas ou dúvidas com respeito ao seu aparelho de ar condicionado, precisará das seguintes informações. Os números do modelo e de série encontram- se na placa de identifi cação. Nº do modelo Nº de série Data de compra Endereço do distribuidor Número de telefone Confi rme com um distribuidor autorizado ou especialista sobre a utilização do tipo de refrigerante especifi cado. Utilizar um refrigerante diferente do tipo especifi cado pode danifi car o produto, causar uma explosão e ferimentos, etc. Este aparelho de ar condicionado não tem um ventilador para a admissão de ar fresco do exterior. Deve abrir as portas ou janelas com frequência quando utilizar aparelhos de aquecimento a gás ou a óleo na mesma sala, pois tais aparelhos consomem uma grande quantidade de oxigénio do ar. Caso contrário, haverá o risco de sufocação em casos extremos. Nunca utilize nem guarde gasolina ou outros vapores ou líquidos infl amáveis perto do aparelho de ar condicionado — isso é muito perigoso. Não utilize este aparelho em uma atmosfera potencialmente explosiva. Nunca toque no aparelho com as mãos molhadas. Não insira os dedos ou outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois suas peças rotativas podem causar sérias lesões. Se o refrigerante entrar em contacto com uma chama, ele produzirá um gás tóxico. Para a segurança, certifi que-se de desligar o aparelho de ar condicionado e de desligar a alimentação antes da limpeza ou serviço. Desligue o cabo de alimentação da tomada eléctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparelho de ar condicionado do fornecimento de energia principal em caso de emergência. O interior das unidades interiores e exteriores não deve ser limpo pelos utilizadores. Entre em contacto com um técnico especializado ou distribuidor autorizado para efectuar a limpeza. Em caso de avaria deste aparelho, não o repare por conta própria. Entre em contacto com o distribuidor ou o representante de assistência para levar a cabo a reparação. Os seguintes símbolos são utilizados neste manual para alertar sobre condições potencialmente perigosas aos utilizadores, pessoal de serviço ou próprio aparelho: AVISO Este símbolo refere-se a um perigo ou a uma prática perigosa que pode provocar um ferimento grave ou morte. PRECAUÇÃO Este símbolo refere-se a um perigo ou a uma prática perigosa que pode provocar um ferimento pessoal ou danos do produto ou de outros bens. Itens proibidos Itens a serem observados Obrigado por adquirir este produto Panasonic.Este produto é uma unidade exterior de aparelho de ar condicionado comercial.As instruções de instalação se encontram anexadas. p. 51

• Leia atentamente estas instruções de operação antes de utilizar o aparelho de ar condicionado. Se ainda tiver difi culdades ou problemas, consulte o seu distribuidor para ajuda.

• Este aparelho de ar condicionado foi projectado para oferecer-lhe condições ambientais confortáveis. Utilize-o somente para o seu propósito pretendido, conforme descrito nas instruções de operação. AVISO OI00ACXF55-03690EUall.indb26OI00ACXF55-03690EUall.indb26 2016/07/0111:51:542016/07/0111:51:5427 PORTUGUÊS Este aparelho destina-se à utilização por utilizadores experientes ou treinados em lojas, em indústria leve ou em explorações agrícolas, ou para utilização comercial por pessoas leigas. Este aparelho pode ser utilizado por crianças acima de 8 anos de idade e por pessoas com defi ciências físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e desde que compreendam os perigos envolvidos. Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m de distância da unidade. Não arrefeça nem aqueça a sala demasiadamente, se houver bebés ou pessoas doentes presentes. Não ligue nem desligue o aparelho de ar condicionado com o interruptor da energia principal. Utilize o botão de operação ON/OFF. Não pregue nada na saída de ar da unidade exterior. Isso é perigoso, porque o ventilador está a rodar em alta velocidade. Não toque na entrada de ar nem nas aletas de alumínio afi adas da unidade exterior. Pode sofrer ferimentos. Não se sente nem pise na unidade. Pode cair acidentalmente. Não introduza nenhum objecto na ESTRUTURA DO VENTILADOR. Pode lesionar-se e a unidade pode ser danifi cada. Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligação à terra (ELCB) ou um dispositivo de corrente residual (RCD) para protecção de sobrecorrente na linha exclusiva. Providencie uma tomada eléctrica exclusivamente para cada unidade, devendo ser integrada uma separação dos contactos para fornecer um meio de desligamento total em todos os pólos na instalação eléctrica fi xa de acordo com as regras da instalação eléctrica. Para prevenir possíveis perigos de uma falha de isolamento, a unidade deve ser ligada à terra. Não utilize um cabo modifi cado, um cabo de união, um cabo de extensão ou um cabo não especifi cado para evitar um sobreaquecimento e incêndio. Para de utilizar o produto se ocorrer qualquer anormalidade/falha e desligue o cabo de alimentação ou desligue o interruptor de alimentação e disjuntor de circuito. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anormalidade/falha:

O ELCB dispara com frequência.

Algumas vezes o produto não arranca ao ser ligado.

Algumas vezes a energia é desligada quando se move o cabo.

É produzido um odor de queimado ou ruído anormal durante o funcionamento.

O corpo está deformado ou anormalmente quente.

Existe vazamento de água da unidade interior.

O cabo de alimentação ou a sua fi cha fi ca anormalmente quente.

A velocidade do ventilador não pode ser controlada.

O ventilador não pára mesmo após a paragem do funcionamento. Contacte imediatamente o seu distribuidor local para manutenção/ reparação. PRECAUÇÃO

• O compressor pode parar ocasionalmente durante tempestades. Isso não é uma falha mecânica. A unidade recupera-se automaticamente após alguns minutos.• O texto das instruções originais está em inglês. Os outros idiomas são traduções das instruções originais. Informações importantes sobre o refrigerante utilizado Este produto contém gases fl uorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera.Tipo de refrigerante: R410AValor GWP (1) : 1975 (1) GWP = potencial de aquecimento globalInspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Entre em contacto com o seu distribuidor local para mais informa-ções. AVISO OI00ACXF55-03690EUall.indb27OI00ACXF55-03690EUall.indb27 2016/07/0111:51:552016/07/0111:51:5528 Precauções de utilização Instalação

Este aparelho de ar condicionado deve ser correctamente instalado por técnicos de instalação experientes de acordo com as instruções de instalação fornecidas com a unidade. Antes da instalação, verifi que se a voltagem do forneci-mento de electricidade em sua casa ou escritório é igual à voltagem indicada na placa de identifi cação. AVISO Evite os seguintes locais para a instalação.

Locais onde exista fumo ou gás combustível.Locais com temperatura extremamente alta como em uma estufa. Locais onde existam aparelhos geradores de calor excessivamente alto. Atenção:

Evite instalar a unidade exterior onde água do mar possa respingar directamente nela ou onde exista ar sulfuroso como perto de uma estância termal.(Para proteger o aparelho de ar condicionado contra uma forte corrosão) Cablagem

A cablagem deve satisfazer os códigos eléctricos locais.(Consulte o seu distribuidor ou um electricista experiente para os pormenores.)

Cada unidade deve ser adequadamente aterrada com um cabo de terra ou através da cablagem de fornecimento de energia. A instalação eléctrica deve ser realizada por um electricista experiente. Preparação para a operação Ligue a energia principal 5 horas antes de iniciar a operação. (Para aquecimento) Deixe a energia principal ligada para utilização contínua.

NOTA Desligue o cabo de alimentação da tomada eléctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparelho de ar condicionado do fornecimento de energia principal quando não for utilizar durante um longo período de tempo. Condições de operação Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura. Unidade exterior Intervalo de tem- peratura interior Intervalo de tem- peratura exterior Arrefecimento 18°C ~ 32°C (*DBT)-15°C ~ 46°C (*DBT)Aquecimento16°C ~ 30°C (*DBT)-20°C ~ 24°C (*DBT)*DBT: Temperatura de bulbo secoInformação para os utilizadores sobre a recolha e eliminação de equipamentos velhos e de baterias/pilhas utilizadas stes símbolos nos produtos, embalagem e/ou documentos anexos signifi cam que os produtos eléctricos e electrónicos velhos, bem como as baterias/pilhas utilizadas não devem ser misturados com o lixo doméstico geral.Para o tratamento, recuperação e reciclagem adequados de produtos velhos e de baterias/pilhas utilizadas, leve-os aos pontos de recolha aplicáveis, de acordo com a sua legislação nacional e as Directivas 2002/96/CE e 2006/66/CE.Através da eliminação correcta desses produtos e das baterias/pilhas, ajudará a conservar recursos valiosos e a prevenir quaisquer efeitos negativos potenciais à saúde humana e ao meio ambiente, que poderiam ser causados pelo tratamento inadequado do lixo.Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias/pilhas utilizadas, contacte as autoridades locais, o serviço de tratamento de resíduos ou o ponto de venda onde adquiriu os produtos.Podem ser aplicadas penalidades para a eliminação incorrectas de resíduos, de acordo com a legislação local.Para utilizadores comerciais na União Europeia Se pretender eliminar equipamentos eléctricos e electrónicos, contacte o seu distribuidor ou fornecedor para mais informações.[Informações sobre a eliminação em outros países fora da União Europeia] Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar estes itens, contacte as autoridades locais ou o distribuidor e informe-se sobre o método correcto de eliminação. Observação para o símbolo de bateria/pilha (exemplos de dois símbolos inferiores):Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para a substância química envolvida. OI00ACXF55-03690EUall.indb28OI00ACXF55-03690EUall.indb28 2016/07/0111:51:572016/07/0111:51:5729 PORTUGUÊS Nomes dos componentes UNIDADE EXTERIOR 8,10HP

Utilização Consulte o instruções de operação anexado no telecomando opcional.

Ajustar a direcção de caudal de ar Consulte o instruções de operação anexado no telecomando opcional.

Manutenção Consulte o instruções de operação anexado na unidade interior.

Resolução de problemas Consulte o instruções de operação anexado na unidade interior. Opcional Para todas as unidades interiores Telecomando sem fi os Nº do modelo CZ-RTC4 Para todas as unidades interiores Telecomando com temporizador Nº do modelo CZ-RTC5A Para todas as unidades interiores Leia as instruções de operação incluídas com o telecomando. Telecomando com fi os de alta especifi cação Single split (Tipo PE2) Entrada de ar (parte traseira, lado esquerdo) Orifício de fi xaçãoPorta de drenagem (parte inferior) Saída de ar OI00ACXF55-03690EUall.indb29OI00ACXF55-03690EUall.indb29 2016/07/0111:51:592016/07/0111:51:5930
