KULLANIM KILAVUZU U200PE2E8A PANASONIC

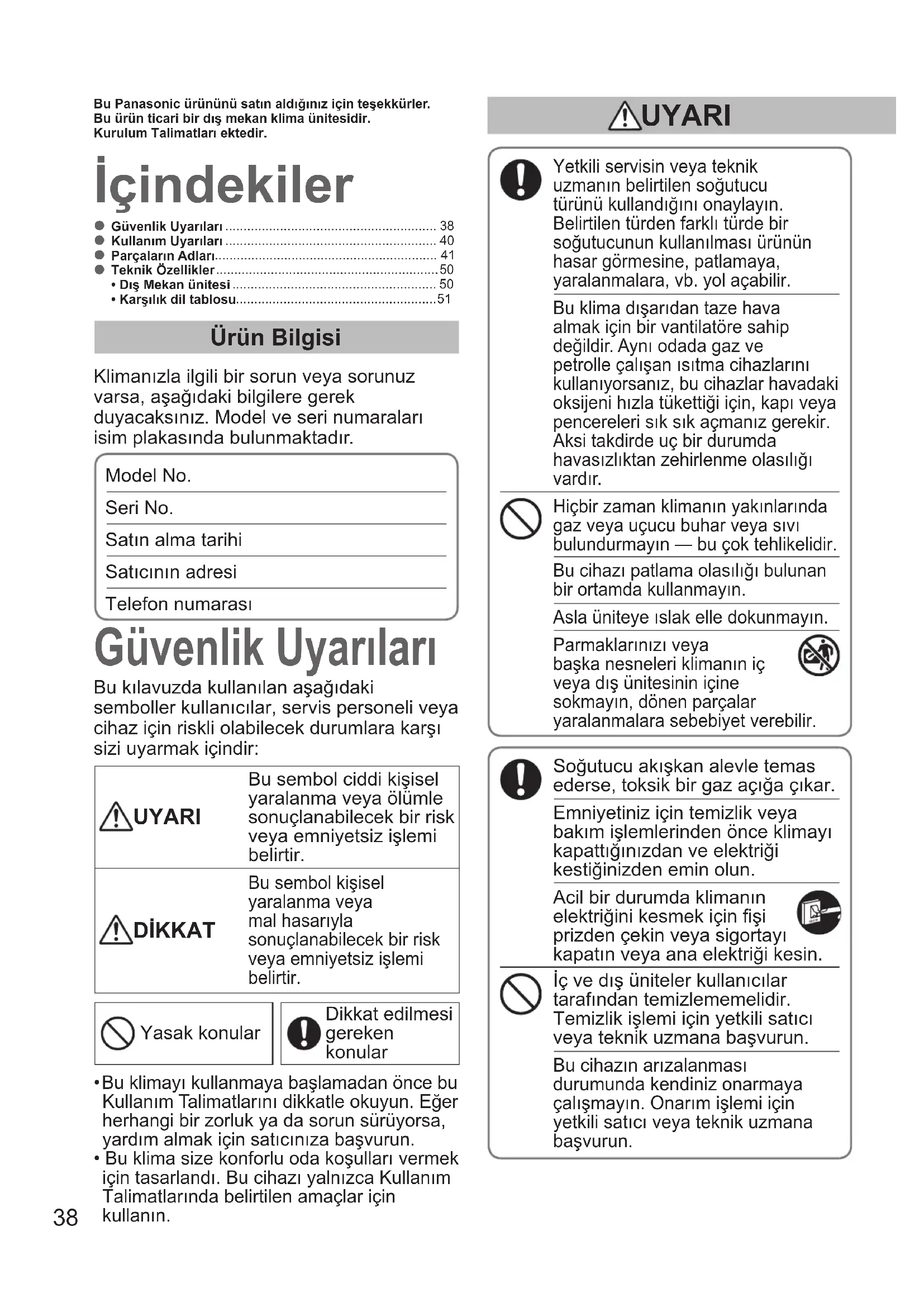

38 ~ 41 Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını iyice okuyun ve gelecekte başvurmak için saklayın.

• Güvenlik Uyarıları p. 38
• Kullanım Uyarıları p. 40
• Parçaların Adları p. 41
• Teknik Özellikler p. 50
• • Dış Mekan ünitesi p. 50

• Karşılık dil tablosu İçindekiler Güvenlik Uyarıları Ürün Bilgisi Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları isim plakasında bulunmaktadır. Model No. Seri No. Satın alma tarihi Satıcının adresi Telefon numarası Yetkili servisin veya teknik uzmanın belirtilen soğutucu türünü kullandığını onaylayın. Belirtilen türden farklı türde bir soğutucunun kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara, vb. yol açabilir. Bu klima dışarıdan taze hava almak için bir vantilatöre sahip değildir. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme olasılığı vardır. Hiçbir zaman klimanın yakınlarında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir. Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın. Asla üniteye ıslak elle dokunmayın. Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, dönen parçalar yaralanmalara sebebiyet verebilir. Soğutucu akışkan alevle temas ederse, toksik bir gaz açığa çıkar. Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapattığınızdan ve elektriği kestiğinizden emin olun. Acil bir durumda klimanın elektriğini kesmek için fi şi prizden çekin veya sigortayı kapatın veya ana elektriği kesin. İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu kılavuzda kullanılan aşağıdaki semboller kullanıcılar, servis personeli veya cihaz için riskli olabilecek durumlara karşı sizi uyarmak içindir: UYARI Bu sembol ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir. DİKKAT Bu sembol kişisel yaralanma veya mal hasarıyla sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir. Yasak konular Dikkat edilmesi gereken konular Bu Panasonic ürününü satın aldığınız için teşekkürler. Bu ürün ticari bir dış mekan klima ünitesidir.Kurulum Talimatları ektedir.
• Bu klimayı kullanmaya başlamadan önce bu Kullanım Talimatlarını dikkatle okuyun. Eğer herhangi bir zorluk ya da sorun sürüyorsa, yardım almak için satıcınıza başvurun.

• Bu klima size konforlu oda koşulları vermek için tasarlandı. Bu cihazı yalnızca Kullanım Talimatlarında belirtilen amaçlar için kullanın. UYARI OI00ACXF55-03690EUall.indb38OI00ACXF55-03690EUall.indb38 2016/07/0111:52:122016/07/0111:52:1239

Bu cihaz mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya başka ticari amaçla kullanım için uzman veya eğitimli kişiler tarafından kullanım için tasarlanmıştır. Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, fi ziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla, kullanılabilir. Yangın alarmı ve hava çıkışını ünitenin en az 1,5 m uzağında konumlandırın. Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın. Klimayı ana güç anahtarından kapatıp açmayın. AÇIK/KAPALI çalıştırma düğmesini kullanın. Dış ünitenin hava çıkışına herhangi bir nesne sokmayın. İçindeki fan yüksek hızda döndüğü için bu tehlikeli bir harekettir. Dış ünitenin hava girişine ve keskin alüminyum pervanelere dokunmayın. Yaralanabilirsiniz. Ünitenin üzerine oturmayın veya basmayın. Düşebilirsiniz. FAN KASASINA herhangi bir nesne sokmayın. Yaralanabilirsiniz ve cihaz hazar görebilir. Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve her hat üzerinde bir elektrik bağlantısı kesici, Toprak Sızıntısı Devre Kesici (ELCB) veya aşırı akım koruması için Hane Akım Sigortası (RCD) kullanılmalıdır. Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve sabit kablolama üzerinde tüm kutuplarda kablolama kurallarıyla uyumlu kontak kesici tüm araçlar kullanılmalıdır. Yalıtım hatalarından kaynaklanabilecek olası riskleri önlemek için ünite topraklanmalıdır. Aşırı ısınmayı ve yangını önlemek için modifi ye edilmiş bir kablo, bağlı kablo, uzatma kablosu veya nitelikleri belirsiz kablo kullanmayın. Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik şoku riski) Anormallik/arıza örnekler:

• ELCB sık sık atıyor.

• Ürün açıldığı halde bazen başlamıyor.

• Kablo hareket edince bazen elektrik kesiliyor.

• Çalışma esnasında yanık konusu veya anormal ses duyuluyor.

• Gövde deforme olmuş veya anormal derecede sıcak.

• İç üniteden su damlıyor.

• Elektrik kablosu veya fi şi anormal derecede ısınıyor.

• Fan hızı kontrol edilemiyor.

• Ünite çalıştırmak üzere açılsa bile hemen kapanıyor.

• Çalışma durduğu halde fan durmuyor. Bakım/onarım için yerel satıcınıza başvurun. DİKKAT

• Kompresör şimşek çakarken bazen durabilir. Bu mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.
• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir. İlgili Önemli Bilgi Kullanılan Soğutucu Bu ürün Kyoto Protokolü kapsamındaki fl orlanmış sera gazlarını içerir. Gazları atmosfere boşaltmayın. Soğutucu türü: R410A GWP (1) değeri: 1975 (1) GWP = küresel ısınma potansiyeli Avrupa veya ulusal yasalara göre soğutucu sızıntıları için periyodik incelemeler gerekebilir. Daha fazla bilgi için lütfen yerel satıcınıza başvurun.

Bu klima kalifi ye montaj teknisyenleri tarafından üniteyle beraber verilen Montaj Talimatlarına uygun bir biçimde düzgün olarak monte edilmelidir. Montajdan önce, evinizdeki ya da işyerinizdeki elektrik kaynağının voltajının isim levhasında belirtilenle aynı olduğunu kontrol edin. UYARI Montaj için aşağıdaki konumları kullanmayın.

Duman veya patlayıcı gaz bulunan konumlar.Sera gibi son derece sıcak konumlar. Son derece yüksek sıcaklıklar üreten nesnelerin bulunduğu konumlar. Dikkat:

Tuzlu deniz suyunun sıçrayabileceği veya bir spa gibi sülfürlü havanın bulunduğu konumları montaj için kullanmayın. (Klimayı aşırı korozyondan korumak için) Kablolama

Tüm kablolama yerel elektrik kurallarına uygun döşenmelidir. (Ayrıntılar için satıcınıza veya kalifi ye bir elektrikçiye başvurun.) Her ünite bir toprak kablosuyla veya besleme kabloları üzerinden topraklanmalıdır.

Kablolama kalifi ye bir elektrikçi tarafından yapılmalıdır. Kullanım Hazırlığı Elektriği cihazı kullanmaya başlamadan 5 saat önce açın. (Isınma için)

Sürekli kullanım için ana elektriği AÇIK bırakın.

NOT Klimayı uzun süre kullanmayacağınız zaman elektrik fi şini prizden çekin veya sigortayı kapatın veya ana elektriği kesin. Kullanım Şartı Bu klimayı aşağıdaki sıcaklıklar arasında kullanın. Dış Ünite İç sıcaklık aralığı Dış sıcaklık aralığı Soğutma 18°C ~ 32°C (*DBT)-15°C ~ 46°C (*DBT)Isıtma 16°C ~ 30°C (*DBT)-20°C ~ 24°C (*DBT)*DBT: Kuru termometre sıcaklığı Kullanıcıların Eski Ekipmanı ve Bitmiş Pilleri Toplaması ve Çöpe Atması Hakkında Bilgi u semboller ürünlerin, ambalajın ve/veya eşlik eden dokümanların üzerinde bulunur ve kullanılmış elektrikli ve elektronik aletlerin ve pillerin genel ev çöpüne karıştırılmaması gerektiğini belirtir. Eskimiş ürünlerin ve bitmiş pillerin düzgün bir biçimde işlenmesi, kurtarılması ve geri dönüşümü için lütfen ulusal kanunlarınızla ve 2002/96/EC ve 2006/66/EC Direktifl eriyle uyumlu olarak bunları uygun toplama noktalarına götürün.Bu ürünleri ve pilleri doğru biçimde çöpe atarak, değerli kaynakları korumaya yardımcı olacak ve uygunsuz çöpe atma durumunda ortaya çıkabilecek insan sağlığına ve çevreye yönelik herhangi bir potansiyel olumsuz etkiyi önleyeceksiniz.Eski ürün ve pillerin toplanması ve geri dönüşümü hakkında daha fazla bilgi için lütfen yerel belediyenizle, çöp toplama hizmetlerinizle veya ürünleri aldığınız perakendeciyle irtibata geçin. Bu çöplerin hatalı çöpe atılması durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir. Avrupa Birliğindeki iş kullanıcıları için Elektrikli veya elektronik ekipmanı çöpe atmak istiyorsanız bilgi edinmek için lütfen satıcınız veya tedarikçinizle irtibat kurun.[Avrupa Birliği dışındaki Ülkelerde Çöpe Atma konusunda Bilgi] Bu semboller yalnızca Avrupa Birliğinde geçerlidir. Bu öğeleri çöpe atmak isterseniz, doğru çöpe atma yöntemi için lütfen yerel yetkililerinizle irtibat kurun ve doğru yöntemin ne olduğunu sorun. Pil sembolü için not (en alttaki iki sembol örneği):Bu sembol kimyasal bir sembolle birlikte kullanılabilir. Bu durumda kullanılan Kimyasallar için Direktifi n gerekleriyle uyumludur. OI00ACXF55-03690EUall.indb40OI00ACXF55-03690EUall.indb40 2016/07/0111:52:162016/07/0111:52:1641

Çalıştırma İsteğe bağlı Uzaktan Kumanda ile birlikte verilen Çalıştırma Talimatlarına bakın.

Hava Akımı Yönünü Ayarlama İsteğe bağlı Uzaktan Kumanda ile birlikte verilen Çalıştırma Talimatlarına bakın.

Bakım İç mekan ünitesi ile birlikte verilen Çalıştırma Talimatlarına bakın.

Sorun Giderme İç mekan ünitesi ile birlikte verilen Çalıştırma Talimatlarına bakın. Opsiyonel Tüm iç mekan üniteleri için Kablosuz Uzaktan Kumanda Model No. CZ-RTC4 Tüm iç mekan üniteleri için Zaman Ayarlı Uzaktan Kumanda Model No. CZ-RTC5A Tüm iç mekan üniteleri için Uzaktan Kumandayla birlikte verilen kullanım talimatlarını okuyun. Yüksek Özellikli Kablolu uzaktan Kumanda Tekli Split (PE2 tipi) Hava girişi (arka, sol taraf) Ankraj deliğiTahliye deliği (alt) Hava çıkışı OI00ACXF55-03690EUall.indb41OI00ACXF55-03690EUall.indb41 2016/07/0111:52:172016/07/0111:52:1742
