MANUAL DE UTILIZADOR Signature Sub 530A MAGNAT

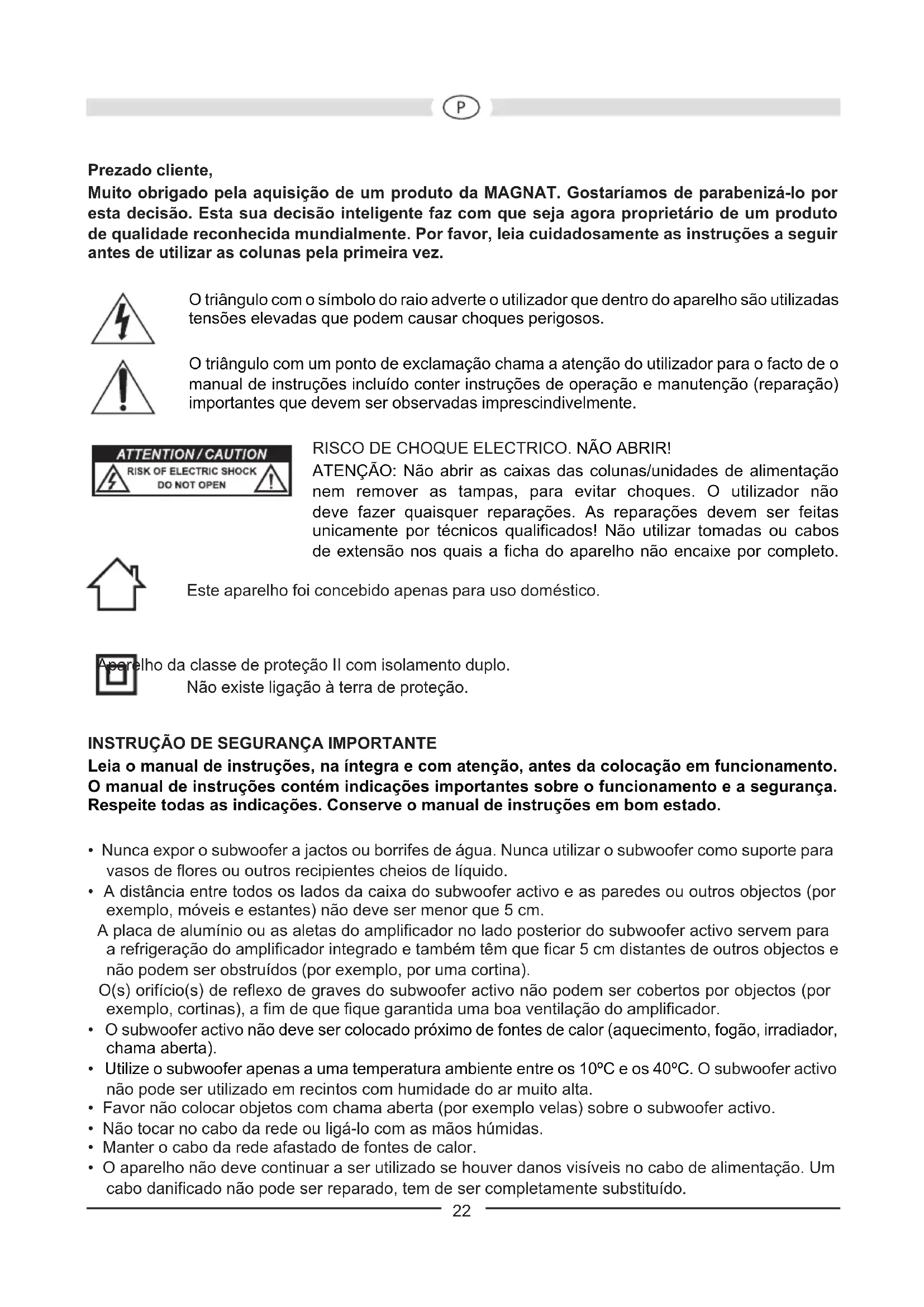

Configuración: Bassreflex subwoofer, ‘Frontfire’ Componentes: Unidad de largo recorrido de 30 cm Potencia de salida RMS/Máx.: 140 / 280 vatios Gama de frecuencias: 20 – 200 Hz Frecuencia de separación: 40 – 120 Hz regulable Dimensiones (an x al x pr): 355 x 475 x 435 mm Accesorios: Cable de la red RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.22 Prezado cliente, Muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. O triângulo com o símbolo do raio adverte o utilizador que dentro do aparelho são utilizadas tensões elevadas que podem causar choques perigosos. O triângulo com um ponto de exclamação chama a atenção do utilizador para o facto de o manual de instruções incluído conter instruções de operação e manutenção (reparação) importantes que devem ser observadas imprescindivelmente. RISCO DE CHOQUE ELECTRICO. NÃO ABRIR! ATENÇÃO: Não abrir as caixas das colunas/unidades de alimentação nem remover as tampas, para evitar choques. O utilizador não deve fazer quaisquer reparações. As reparações devem ser feitas unicamente por técnicos qualificados! Não utilizar tomadas ou cabos de extensão nos quais a ficha do aparelho não encaixe por completo. Este aparelho foi concebido apenas para uso doméstico. Aparelho da classe de proteção II com isolamento duplo. Não existe ligação à terra de proteção.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na íntegra e com atenção, antes da colocação em funcionamento. O manual de instruções contém indicações importantes sobre o funcionamento e a segurança. Respeite todas as indicações. Conserve o manual de instruções em bom estado.

• Nunca expor o subwoofer a jactos ou borrifes de água. Nunca utilizar o subwoofer como suporte para vasos de flores ou outros recipientes cheios de líquido.

• A distância entre todos os lados da caixa do subwoofer activo e as paredes ou outros objectos (por exemplo, móveis e estantes) não deve ser menor que 5 cm. A placa de alumínio ou as aletas do amplificador no lado posterior do subwoofer activo servem para a refrigeração do amplificador integrado e também têm que ficar 5 cm distantes de outros objectos e não podem ser obstruídos (por exemplo, por uma cortina). O(s) orifício(s) de reflexo de graves do subwoofer activo não podem ser cobertos por objectos (por exemplo, cortinas), a fim de que fique garantida uma boa ventilação do amplificador.

• O subwoofer activo não deve ser colocado próximo de fontes de calor (aquecimento, fogão, irradiador, chama aberta).

• Utilize o subwoofer apenas a uma temperatura ambiente entre os 10ºC e os 40ºC. O subwoofer activo não pode ser utilizado em recintos com humidade do ar muito alta.

• Favor não colocar objetos com chama aberta (por exemplo velas) sobre o subwoofer activo.

• Não tocar no cabo da rede ou ligá-lo com as mãos húmidas.

• Manter o cabo da rede afastado de fontes de calor.

• O aparelho não deve continuar a ser utilizado se houver danos visíveis no cabo de alimentação. Um cabo danificado não pode ser reparado, tem de ser completamente substituído.23

• Nunca colocar objectos pesados sobre o cabo da rede.

• A ficha de rede serve de dispositivo de desativação e deve permanecer sempre acessível.

• Quando o aparelho não for utilizado durante um longo período (p. ex. durante as férias), deve ser desligado da rede eléctrica, retirando a ficha da tomada. O aparelho deve ser desligado da rede eléctrica também em caso de trovoada. Desta forma são evitados os danos causados por um raio ou por sobretensão na rede.

• Utilize nenhum produto de limpeza ou solvente químico, caso contrário poderá danificar-se a superfície.

• As reparações devem ser sempre executadas por pessoal especializado e qualificado, caso contrário existe o perigo de exposição a altas tensões perigosas ou outros perigos. O SUBWOOFER ACTIVO MAGNAT SIGNATURE SUB530A Este aparelho é adequado de forma óptica e acústica aos altifalantes da série MAGNAT Signature, mas pode ser naturalmente combinado com outros altifalantes. Ao ligar o sistema de altifalantes, cuidar para que todos os aparelhos estejam desligados. Além disto, prestar atenção para que todos os cabos de altifalante estejam polarizados correctamente, ou seja, o pólo positivo da respectiva saída deve ser ligado com o pólo positivo da respectiva entrada, valendo o mesmo para o pólo negativo. Favor observar também as instruções de utilização do receptor/amplificador e dos altifalantes. INSTALAÇÃO A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres humanos, o que faz que a instalação seja, em geral, não problemática. Porém, deve-se dar preferência a um posicionamento nas proximidades dos altifalantes frontais. Além disto, deve-se prestar atenção para que a distância lateral para objectos e paredes e na retaguarda seja de pelo menos 20 cm, pois, caso contrário, a reprodução de graves pode sofrer influências negativas. OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1) Ligação à rede eléctrica (9) Por tratar-se aqui de um subwoofer com amplificador integrado, é preciso ligá-lo através do cabo fornecido à rede eléctrica. Comutador do modo de operação (2), LED indicador do estado de funcionamento (1), Botão liga/ desliga (8) Botão liga/ desliga LIG Botão liga/ desliga DESLIG. Comutador do modo de operação LIG. Subwoofer em operação contínua, o LED de sinalização acende na cor azul. Ajuste favorável para a reprodução de programas com muitas passagens de som baixo (é evitado um desligamento involuntário do subwoofer). Subwoofer desligado LED de sinalização desligado. Este ajuste deve ser seleccionado se o aparelho não for utilizado por um tempo mais longo. Comutador do modo de operação AUTO Ligar/desligar automático activado (ajuste recomendado). Quando o subwoofer recebe um sinal do receptor, ele é ligado automaticamente. O LED fica azul. Caso o subwoofer não receba mais qualquer sinal, ele passa automaticamente para stand-by após certos minutos e o LED de sinalização fica vermelho.24 Entrada AV “LFE“ (6) Ligar a saída de subwoofer de nível baixo do seu receptor (Sub-Pre-Out) à entrada AV do subwoofer (vide fig. 2). Para tal, é necessário um cabo Mono-Cinch (não fornecido com o aparelho). Atenção: Se o subwoofer for activado pela saída LFE, o regulador de frequência de separação fica fora de funcionamento. Entradas „Line“ (6 / 7) Para a ligação em saídas de baixo nível de um receiver/amplificador (modo estéreo), vide figura 3. Os dois canais são somados e reproduzidos pelo subwoofer. Regulador de nível (5) Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo- se proceder do seguinte modo:

1. Coloque o regulador de graves do seu amplificador na posição central (linear).

2. Muito importante: Rode o regulador totalmente para a esquerda (volume mínimo).

3. Reproduza música e aumente o volume com o ajuste do amplificador até o nível desejado

4. Regule o volume de graves com o ajuste de graves até o nível desejado.

Regulador da frequencia de separação (4) Permite ajustar a frequência máxima de operação para o subwoofer. Em combinação com altifalantes para estantes, deve ser ajustada uma frequência entre 40 Hz e 120 Hz. Caso se utilize colunas, recomenda-se o ajuste de 50 Hz...100 Hz. Regulador de fase (3) Normalmente, o regulador de fase deveria ser ajustado em 0°. Em alguns casos, porém, pode ser vantajoso variar a fase entre 0° e 180° (por exemplo, no caso de distância grande entre o subwoofer e os altifalantes satélite frontais ou emcaso de propriedades acústicas desfavoráveis do cómodo). No geral, vale o seguinte: a posição correcta é aquela, na qual a faixa de tonalidade mais baixa soa da forma mais natural. CONSERVAÇÃO Limpar as superfícies de preferência com um produto suave de limpeza doméstica. Portanto: não usar nessas superfícies de forma alguma produtos para o polimento de móveis.
