Tipo di prodotto	Subwoofer attivo
Marca	Magnat
Modello	Signature Sub 530A
Dimensioni (L x A x P)	355 x 475 x 435 mm
Peso	Circa 18 kg
Potenza di uscita (RMS/Max)	140 / 280 Watt
Banda passante	20 - 200 Hz
Frequenza di taglio	40 - 120 Hz (regolabile)
Altoparlante	Driver a lunga escursione da 30 cm
Amplificatore	Amplificatore integrato
Alimentazione	Rete 230 V ~ 50/60 Hz
Consumo in stand-by	Meno di 1 W
Ingressi	Ingresso LFE (RCA), ingressi linea stereo (RCA)
Uscite	Nessuna
Regolazioni	Volume, frequenza di taglio, fase (0°-180°)
Modalità operative	Acceso/Spento, Auto (stand-by automatico), Permanente
Indicatore LED	Blu (acceso), Rosso (stand-by)
Materiale del cabinet	MDF con finitura nera
Accessori inclusi	Cavo di alimentazione
Manutenzione	Pulire con un panno morbido e un detergente delicato; evitare solventi
Sicurezza	Classe di protezione II; non aprire il cabinet; mantenere una distanza minima di 5 cm intorno all'apparecchio
Garanzia	5 anni per gli altoparlanti, 2 anni per l'amplificatore

Domande frequenti - Signature Sub 530A MAGNAT

Come collegare il subwoofer al mio ricevitore?

Utilizzare l'ingresso LFE (AV) se il ricevitore ha un'uscita subwoofer dedicata ("Sub-Pre-Out"). Collegarla con un cavo mono-RCA (non fornito). Se il ricevitore non ha un'uscita LFE, utilizzare gli ingressi linea stereo (RCA) con un cavo a Y o due cavi RCA.

Cos'è la modalità AUTO e come funziona?

La modalità AUTO attiva lo stand-by automatico. Quando il subwoofer riceve un segnale audio, si accende (LED blu). Dopo alcuni minuti senza segnale, entra in stand-by (LED rosso). È la modalità consigliata per risparmiare energia.

Come regolare la fase del subwoofer?

La regolazione di fase (da 0° a 180°) permette di allineare temporalmente il subwoofer con i diffusori principali. In genere, iniziare a 0°. Se il basso sembra vuoto o sfasato, ruotare la manopola fino a ottenere un suono naturale ed equilibrato.

Quale frequenza di taglio devo usare?

La frequenza di taglio determina il limite superiore dei bassi riprodotti dal subwoofer. Per diffusori da libreria, regolare tra 40 e 120 Hz; per diffusori a colonna, tra 50 e 100 Hz. Regolare in base ai propri diffusori e gusti.

Come regolare il volume del subwoofer?

Impostare prima il volume dell'amplificatore a un livello di ascolto normale. Regolare il volume del subwoofer (manopola VOLUME) in modo che i bassi si fondano naturalmente senza dominare. Evitare un'impostazione troppo alta per non alterare il suono.

Dove posizionare il subwoofer nella stanza?

Posizionarlo idealmente vicino ai diffusori anteriori, ad almeno 20 cm da pareti e oggetti per evitare risonanze. Evitare di bloccarlo o coprirlo. Un posizionamento in un angolo rinforza i bassi, ma può renderli confusi.

Come si mantiene il subwoofer?

Pulire la superficie con un panno morbido leggermente umido e un detergente delicato. Non utilizzare mai solventi, prodotti abrasivi o vernici. Assicurarsi che le alette di raffreddamento sul retro rimangano libere.

Cosa fare in caso di surriscaldamento o malfunzionamento?

Verificare che le alette di raffreddamento non siano ostruite. Se il subwoofer si spegne o non funziona, scollegarlo per alcuni minuti e poi ricollegarlo. Se il problema persiste, contattare un tecnico qualificato. Non aprire mai il cabinet.

Qual è la garanzia del Magnat Signature Sub 530A?

Magnat offre 5 anni di garanzia sugli altoparlanti e 2 anni sull'amplificatore. La garanzia copre i difetti di materiale e di fabbricazione. Conservare la fattura d'acquisto e la carta di garanzia.

Posso usare questo subwoofer con altre marche di diffusori?

Sì, il Sub 530A può essere utilizzato con qualsiasi diffusore purché i collegamenti siano corretti. Assicurarsi che la polarità sia rispettata (più con più, meno con meno) e regolare la frequenza di taglio e il volume in base ai propri diffusori.

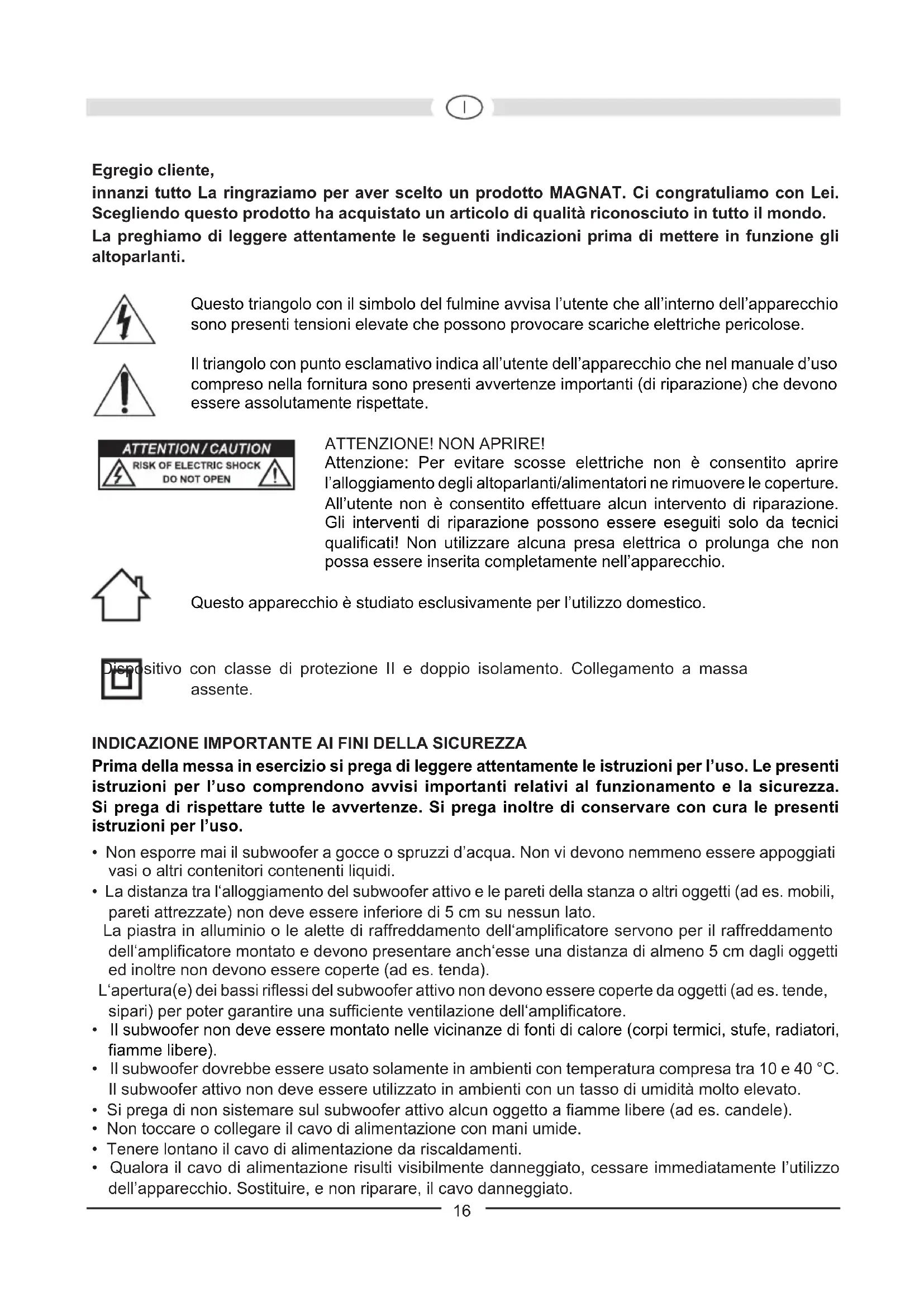

MANUALE UTENTE Signature Sub 530A MAGNAT

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciutto in tutto il mondo.

La preghiamo di leggere attendamente le seguentiindicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avertenze importanti (di riparazione) che devono essere assolutamente rispetto.

ATTENZIONE! NON APRIRE!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita Completely nell'apparecchio.

Questo appearecchio è studiato esclusivamente per l'utilizzo domestico.

sitiivo con classe di protezione Il e doppio isolamento. Collegamento a massa assente.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendo non avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

Non esporre mai il subwoofer a gocce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati.
vasi o altri contentitori contenti liquidi.
- La distanza tra l'alloggamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferioriore di 5 cm su nessun dato.

La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es, tenda).

L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amlicificatore.

Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).
Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40^ Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umilità molto elevato.
- Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
Non toccare o collegare il cavo di alimentazione con mani umide.
- Tenere lontano il cavo di alimentazione da riscaldamenti
- Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Non pogiare mai oggetti pesanti sul cavo di alimentazione.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
• Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina nella presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.
  Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell'apparecchio.
  Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

IL SUBWOOFER ATTIVO MAGNAT SIGNATURE SUB530A

Questo appearecchio si adatto otticamente ed acusticamente alla serie di altoparlanti MAGNAT Signature. Ovviamente cui qualsiasi altri tipo di altoparlante.

Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli appearecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettova entrata ed il polo negativo con il rispettovo polo negativo. Si prega inoltre di osservare leindicazioni dettate nel manuale d'uso del proprio ricevitatore/amplificatore e degli altoparlanti.

MONTAGGIO

La frequenza trasmessa dal subwoofer non è percepibile dall'udito umano e per questo in generale il montaggio non risulta particolaremente difficile. Si consiglia tuttavia una sistematicione davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale e alla parte posteriori verso oggetti e pareti di almeno 20~cm . In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (9)

Essendo un subwoofer con amplificatore integrato, delve essere collegato alla rete mediante il cavo fornito in dotazione.

Interruttore modo funzionamento (2), Visualizzazione dello stato operativo (1), interrottore d'accensione (8)

	Interruttore di accensione ON Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è blu. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere esta impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore, quosti si accende automaticamente e il LED è blu. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

Ingresso AV "LFE" (6)

Collegare l'uscita dei livelli bassi del subwoofer del proprio ricevitore (Sub-Pre-Out) con l'ingresso AV del subwoofer (vedi fig. 2). Per questa operazione è necessario un cavo Mono-Cinch (non compreso nella fornitura). Attenzione: se il subwooferiene controllato da un ingresso LFE, il regolatore di separazione frequenza non ha alcuna funzione.

Ingressi Line (6/7)

Per il collegamento delle uscite dei livelli bassi di un ricevitore/amplificatore (funzionamento stereo) vedere figura 3. I due canali vengono sommati e riprodotti dal subwoofer.

Regolatore del livello (5)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenz (4)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 40Hz - 120Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

REGOLATORE DI FASE (3)

Nel funzionamento normale si consiglia di posizionare il regolatore di fase su 0^ . In pochi casi potrebbe essere vantagegioso variate la fase tra 0^ e 180^ (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente) Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più naturale.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzato quando alcun prodotto per la pulizia dei mobili o sim.

DATI TECHNICI

Configurazione: Bassreflex subwoofer, 'Frontfire'

Dotazione: Eccitatore a corsa lunga da 30 cm

Potenza d'uscita RMS/max.: 140/280 Watt

Gamma di frequenza: 20 - 200Hz

Frequenza di taglio: 40 - 120Hz regolabile

Dimensioni (largh. x alt. x prof.): 355 x 475 x 435 mm

Accessor: Cavo di rete

CON RISERVA DI APPORTARE MODIFICHE TECNICHE
