产品类型	有源低音炮
品牌	马格纳特
型号	Signature Sub 530A
尺寸（长 x 高 x 深）	355 x 475 x 435 毫米
重量	约18千克
输出功率（RMS/最大）	140 / 280 瓦
频率响应	20 - 200 赫兹
分频频率	40 - 120 赫兹（可调）
扬声器	30厘米长冲程驱动器
功放	内置功放
电源	市电 230伏 ~ 50/60赫兹
待机功耗	低于1瓦
输入	LFE输入（RCA），立体声线路输入（RCA）
输出	无
调节	音量、分频频率、相位（0°-180°）
工作模式	开/关、自动（自动待机）、常开
LED指示灯	蓝色（开机），红色（待机）
箱体材料	中密度纤维板，黑色饰面
包含附件	电源线
保养	用柔软干布和温和清洁剂擦拭；避免溶剂
安全	II类防护；请勿打开机箱；保持设备周围至少5厘米距离
保修	扬声器5年，功放2年

常见问题 - Signature Sub 530A MAGNAT

如何将低音炮连接到我的接收器？

如果您的接收器有专用的低音炮输出（Sub-Pre-Out），请使用LFE（AV）输入。使用单声道RCA线（未随附）连接。如果您的接收器没有LFE输出，请使用立体声线路输入（RCA），并使用Y型线或两根RCA线。

什么是AUTO模式，它是如何工作的？

AUTO模式启用自动待机功能。当低音炮接收到音频信号时，它会开启（蓝色LED）。几分钟无信号后，它会进入待机状态（红色LED）。这是推荐用于节能的模式。

如何调节低音炮的相位？

相位调节（0°到180°）可使低音炮与主音箱在时间上对齐。通常从0°开始。如果低音听起来空洞或相位不对，旋转旋钮直到获得自然平衡的声音。

我应该使用什么分频频率？

分频频率决定了低音炮再现的低频上限。对于书架音箱，设置为40到120赫兹；对于落地音箱，设置为50到100赫兹。根据您的音箱和个人喜好进行调整。

如何调节低音炮的音量？

首先将您的放大器音量设置为正常聆听水平。调节低音炮的音量（VOLUME旋钮），使低音自然融合而不突出。避免设置过强以免破坏音质。

低音炮应放置在房间的哪个位置？

理想情况下，放置在主音箱附近，距离墙壁和物体至少20厘米以避免共振。避免堵塞或覆盖。放在角落会增强低音，但可能使声音变得混浊。

如何保养低音炮？

用微湿的软布和温和的清洁剂擦拭表面。切勿使用溶剂、研磨剂或清漆。确保背面的散热翅片保持畅通。

如果过热或出现故障怎么办？

检查散热翅片是否堵塞。如果低音炮关闭或无法工作，拔掉电源几分钟后重新插入。如果问题持续存在，请联系合格的技术人员。切勿打开机箱。

Magnat Signature Sub 530A的保修期是多久？

Magnat提供扬声器5年保修，功放2年保修。保修涵盖材料和工艺缺陷。请保留您的购买发票和保修卡。

我可以将此低音炮与其他品牌的音箱一起使用吗？

可以，只要连接正确，Sub 530A可以与任何音箱一起使用。确保极性正确（正接正，负接负），并根据您的音箱调整分频频率和音量。

用户手册 Signature Sub 530A MAGNAT

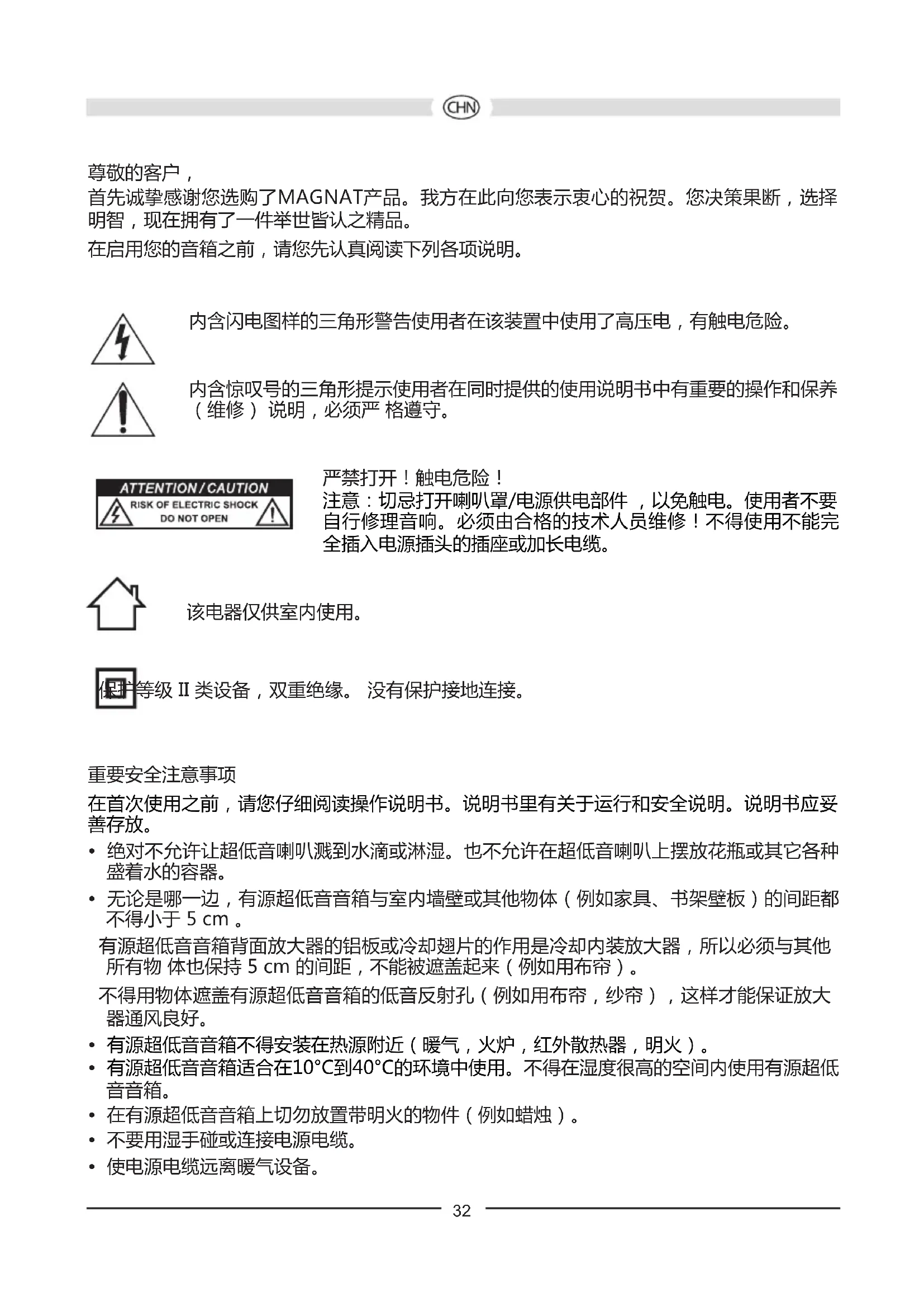

首先诚挚感谢您选购了MAGNAT产品。我方在此向您表示衷心的祝贺。您决策果断，选择明智，现在拥有了一件举世皆认之精品。

在启用您的音箱之前，请您先认真阅读下列各项说明。

内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。

内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养（维修）说明，必须严格遵守。

严禁打开！触电危险！

注意：切忌打开喇叭罩/电源供电部件，以免触电。使用者不要自行修理音响。必须由合格的技术人员维修！不得使用不能完全插入电源插头的插座或加长电缆。

该电器仅供室内使用。

等级Ⅱ类设备，双重绝缘。没有保护接地连接。

重要安全注意事项

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥善存放。

• 绝对不允许让超低音喇叭溅到水滴或淋湿。也不允许在超低音喇叭上摆放花瓶或其它各种盛着水的容器。
• 无论是哪一边，有源超低音音箱与室内墙壁或其他物体（例如家具、书架壁板）的间距都不得小于 5 ~cm 。

有源超低音音箱背面放大器的铝板或冷却翅片的作用是冷却内装放大器，所以必须与其他所有物体也保持 5 ~cm 的间距，不能被遮盖起来（例如用布帘）。

不得用物体遮盖有源超低音音箱的低音反射孔（例如用布帘，纱帘），这样才能保证放大器通风良好。

• 有源超低音音箱不得安装在热源附近（暖气，火炉，红外散热器，明火）。
• 有源超低音音箱适合在 10^ C 到 40^ C 的环境中使用。不得在湿度很高的空间内使用有源超低音音箱。
• 在有源超低音音箱上切勿放置带明火的物件（例如蜡烛）。
• 不要用湿手碰或连接电源电缆。

• 使电源电缆远离暖气设备。

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电缆更换它。

• 禁止把重物放在电缆上。
• 应该随时可以方便地够到电源插头。
• 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也应切断音响的电源。这样才能防止雷电击入损坏音响。
• 不得使用清洁剂或化学稀释剂，否则会损坏表面。
• 必须由合格的专业技术人员维修音响，否则高压电会对操作人员产生触电危险。

有源式超低音音箱MAGNATSIGNATURESUB530A

无论是外观还是音响效果，这个音箱都是以小型音箱 MAGNAT Signature 音箱系列为基准而配套设计的。当然您也能将其与其它音箱组合使用。

连接音箱系统时，请您注意先关掉所有的机器，将所有音箱接线的正负极连接正确，即各个输出的正极与各个输入的正极相接，负极与负极相接。另外还请注意遵守接收器/放大器和音箱的使用说明书的各项规定。

放置

人的耳朵是无法测定超低音音箱播放频率范围的方位的，所以它的放置位置通常比较随便。不过我们还是建议将它放在听者的前方与前置音箱的附近为宜。此外您还应该注意它与两侧和后方的物件或墙壁的距离至少要有20厘米，否则会影响低音播放的效果。

超低音音箱的操作部件(图1)

接电源 (9)

由于这是一个有内装放大器的超低音喇叭，所以必须用随货一起收到的电源电线将它接入供电电路中。

运行模式转换开关(2)，运行状况的发光二极管显示灯(1)，电源开关(8)

	电源开关ON(开着)电源开关OFF(关着)
运行模式转换开关ON(开着)	超低音音箱持续运作,电源显示发光二极管亮蓝灯。调到这个状态,播放较长段弱声节目会有较好的效果(防止无意之中误关超低音音箱)。	超低音音箱关着电源显示发光二极管熄灭如果较长时间停机不用,应选择使用这个调试状态。
运行模式转换开关.AUTO(处于自动运作位置)	已启用自动开启/关闭功能(理想的调试状态)。超低音音箱先处于睡眠状态,电源显示发光二极管亮红灯。如果超低音音箱收到接收器传来的信号,它就自动开始运作,电源显示发光二极管亮蓝灯。如果超低音音箱没有收到任何信号,它就在大约几分钟后又自动进入睡眠状态,发光二极管亮红灯。

AV-输入“LFE”(6)

将您接收器的低电平超低音喇叭输出（Sub-Pre-Out）接到超低音喇叭的AV-输入（见图2）。这里您需要一根单声道-Cinch-电线（不在随货提供的项目之中）。注意：如果是通过LFE-输入来控制超低音音箱，那么分频调节器则不工作。

线性输入口(6/7)

要做与一个接收器/放大器(立体声运行)低电平输出口的连接，请参考图3。两个声道于是复合并通过超低音音箱播放。

电平调节器(5)

用这个调节器在低音区调出您喜欢的音量：

1. 将您放大器上的低音调节器调到中间位置(线性)。
2. 非常重要: 将电平调至最左限度 (最小音量)。
3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。
4. 用电平调节器将低音电平调到您最喜欢的音量。

分频调节器(4)

用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调在大约40赫-120赫，如果是使用站立式喇叭，那么调在50赫-100赫为佳。

相位开关 (3)

通常相位开关应调在 (0^) 。在少数情况下，如果将相位调到 180^ ，效果会更好（例如在超低音音箱与前置卫星音箱相距很远的情况下，或是在音响空间的听觉效果不佳的情况下）。总之基本原则是：当音色在较低的基调区圆润饱满时，调节位置便是正确的。

保养

音箱表面建議使用中性的家用清潔劑來清潔。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上。

技术参数

配置：低音反射，‘Frontfire’

装配：30厘米长行程驱动器

输出功率RMS/最大Max.:140/280瓦

频率范围：20-200赫

分频点：40-120赫可调节

尺寸(宽x高x长)： 355× 475× 435 毫米

配件：电源电线

可能做技术改动
