Signature Sub 530A - Subwoofer MAGNAT - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer
Marke	Magnat
Modell	Signature Sub 530A
Abmessungen (B x H x T)	355 x 475 x 435 mm
Gewicht	ca. 18 kg
Ausgangsleistung (RMS/Max)	140 / 280 Watt
Frequenzgang	20 - 200 Hz
Trennfrequenz	40 - 120 Hz (einstellbar)
Lautsprecher	30-cm-Langhubtreiber
Verstärker	Integrierter Verstärker
Stromversorgung	Netz 230 V ~ 50/60 Hz
Stromverbrauch Standby	Weniger als 1 W
Eingänge	LFE-Eingang (RCA), Stereo-Cinch-Eingänge
Ausgänge	Keine
Einstellungen	Lautstärke, Trennfrequenz, Phase (0°-180°)
Betriebsmodi	Ein/Aus, Auto (automatische Standby), Dauerbetrieb
LED-Anzeige	Blau (eingeschaltet), Rot (Standby)
Gehäusematerial	MDF mit schwarzer Oberfläche
Mitgeliefertes Zubehör	Netzkabel
Pflege	Mit einem weichen Tuch und mildem Haushaltsreiniger reinigen; Lösungsmittel vermeiden
Sicherheit	Schutzklasse II; Gehäuse nicht öffnen; Mindestabstand von 5 cm um das Gerät einhalten
Garantie	5 Jahre für Lautsprecher, 2 Jahre für Verstärker

Häufig gestellte Fragen - Signature Sub 530A MAGNAT

Wie schließe ich den Subwoofer an meinen Receiver an?

Verwenden Sie den LFE-Eingang (AV), wenn Ihr Receiver über einen dedizierten Subwoofer-Ausgang (Sub-Pre-Out) verfügt. Schließen Sie ihn mit einem Mono-Cinch-Kabel (nicht im Lieferumfang enthalten) an. Wenn Ihr Receiver keinen LFE-Ausgang hat, verwenden Sie die Stereoline-Eingänge (Cinch) mit einem Y-Kabel oder zwei Cinch-Kabeln.

Was ist der AUTO-Modus und wie funktioniert er?

Der AUTO-Modus aktiviert die automatische Bereitschaft (Standby). Wenn der Subwoofer ein Audiosignal empfängt, schaltet er sich ein (blaue LED). Nach einigen Minuten ohne Signal wechselt er in den Standby (rote LED). Dies ist der empfohlene Modus, um Energie zu sparen.

Wie stelle ich die Phase des Subwoofers ein?

Die Phaseneinstellung (0° bis 180°) dient dazu, den Subwoofer zeitlich mit den Hauptlautsprechern zu alignieren. Beginnen Sie in der Regel bei 0°. Wenn der Bass hohl oder phasenverschoben klingt, drehen Sie den Regler, bis ein natürlicher und ausgewogener Klang erreicht ist.

Welche Trennfrequenz sollte ich verwenden?

Die Trennfrequenz bestimmt die obere Grenze der vom Subwoofer wiedergegebenen Bässe. Für Regallautsprecher stellen Sie zwischen 40 und 120 Hz ein, für Standlautsprecher zwischen 50 und 100 Hz. Passen Sie sie je nach Ihren Lautsprechern und Ihrem Geschmack an.

Wie stelle ich die Lautstärke des Subwoofers ein?

Stellen Sie zunächst die Lautstärke Ihres Verstärkers auf eine normale Hörlautstärke. Regeln Sie die Lautstärke des Subwoofers (VOLUME-Regler) so, dass die Bässe natürlich integriert sind, ohne zu dominieren. Vermeiden Sie eine zu hohe Einstellung, um den Klang nicht zu verzerren.

Wo platziere ich den Subwoofer im Raum?

Platzieren Sie ihn idealerweise in der Nähe der Frontlautsprecher, mindestens 20 cm von Wänden und Gegenständen entfernt, um Resonanzen zu vermeiden. Vermeiden Sie es, ihn zu blockieren oder abzudecken. Eine Platzierung in einer Ecke verstärkt die Bässe, kann sie aber unsauber machen.

Wie pflege ich den Subwoofer?

Reinigen Sie die Oberfläche mit einem weichen, leicht feuchten Tuch und einem milden Haushaltsreiniger. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Polituren. Stellen Sie sicher, dass die Kühlrippen auf der Rückseite frei bleiben.

Was tun bei Überhitzung oder Fehlfunktion?

Überprüfen Sie, ob die Kühlrippen blockiert sind. Wenn der Subwoofer ausgeht oder nicht funktioniert, trennen Sie ihn für einige Minuten vom Strom und schließen Sie ihn wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Öffnen Sie niemals das Gehäuse.

Wie ist die Garantie für den Magnat Signature Sub 530A?

Magnat gewährt 5 Jahre Garantie auf die Lautsprecher und 2 Jahre auf den Verstärker. Die Garantie deckt Material- und Verarbeitungsfehler ab. Bewahren Sie Ihren Kaufbeleg und die Garantiekarte auf.

Kann ich diesen Subwoofer mit anderen Lautsprechermarken verwenden?

Ja, der Sub 530A kann mit jedem Lautsprecher verwendet werden, solange die Anschlüsse korrekt sind. Achten Sie auf die korrekte Polarität (Plus an Plus, Minus an Minus) und passen Sie Trennfrequenz und Lautstärke entsprechend Ihren Lautsprechern an.

BEDIENUNGSANLEITUNG Signature Sub 530A MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Magnat

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

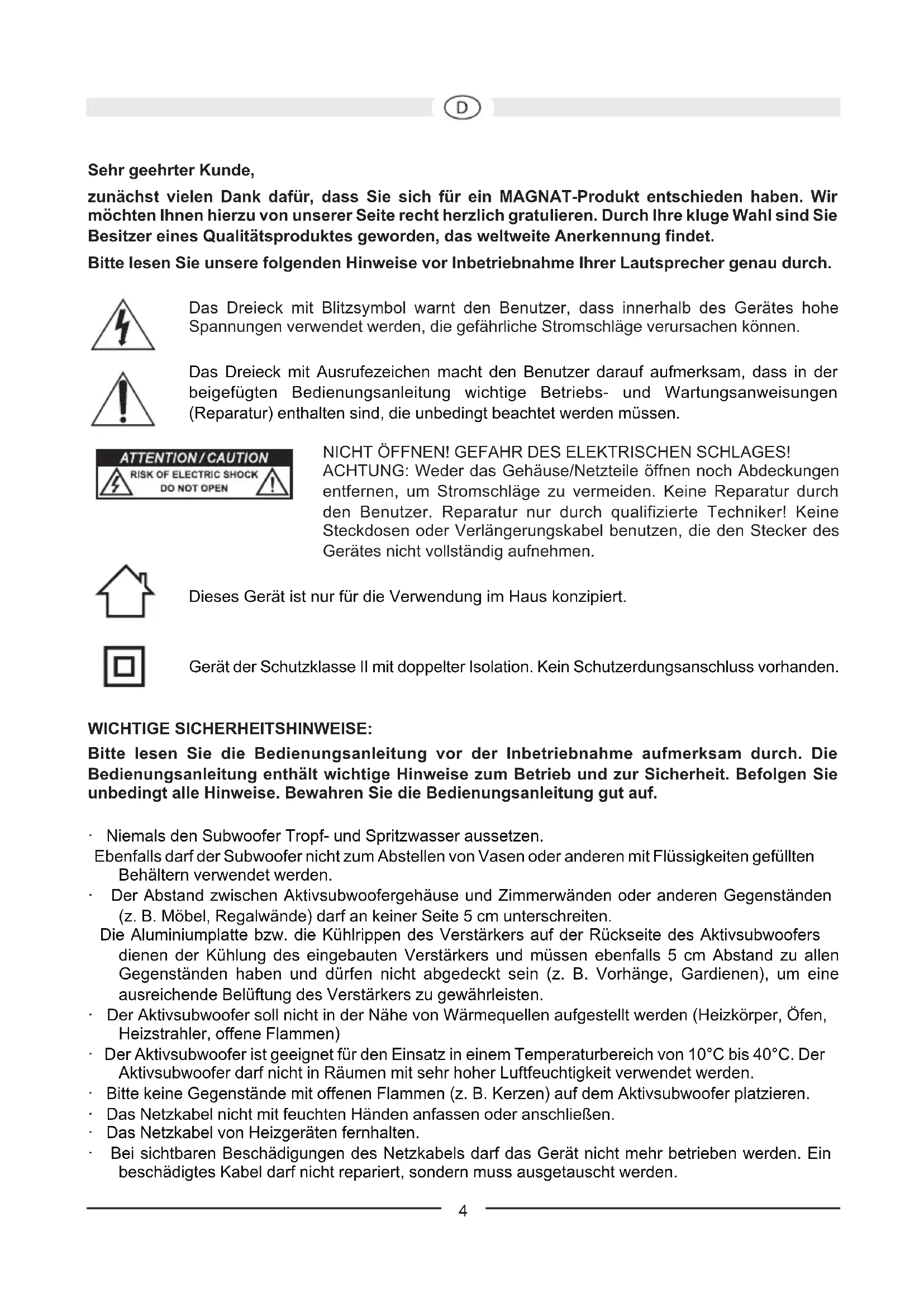

Sehr geehrter Kunde,

zunachst wegen Dank darauf, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursichen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefugten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

Nicht Öffnen! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzele öffnen noch Abdeckungen entfernen, um Stromschlage zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

Dieses Gerät ist nur für die Verwendung im Haus konzipiert.

Gerat der Schutzklasse II mit doppelter Isolation. Kein Schutzerdungsanschluss vorhanden.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
  Ebenfallsarf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefuillten Behaltern verwendet werden.
  Der Abstand zwischen Aktivsubwoofergehause und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) davon keiner Seite 5 cm unterschreiben.
  Die Aluminiumplatte bzw. die Kuhlrippen des Verstärkers auf der Rückseite des Aktivsubwooferds dieren der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüfung des Verstärkers zu gewährleisten.
  Der Aktivsubwoofer soll nicht in der Nare von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen)
• Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10^ bis 40^ . Der Aktivsubwooferarficht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.
  -itte keine Gegenstande mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.
  Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
  Das Netzkabel von Heizgeräten fernhalten.

• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabelarficht repariert,sondern muss ausgetauscht werden.

• Nie schwere Gegenstände auf das Netzkabel legen.

• Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
• Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.
• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.
• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

Dieses Gerät ist optisch und akustisch optimal auf die Laufsprecher der MAGNAT Signature-Serie abgestimmt, kann aber selbstverständlich auch mit anderen Laufsprechem kombiniert werden. Beim Anschließen ihrer Laufsprecheranlage beachten Sieitte, dass alle Geräte ausgeschaltet sind. Weiterhin achten Sieitte daraufuf, dass alle Laufsprecherkabel richtig gepolt sind, d. h. der Pluspol des jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen Minuspol verbunden ist.itte beachten Sie auch die Bedienungsanleitungen Ihres Receivers/Veränderkurs und der Laufsprecher.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Höhe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollen den Sie darauf achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens 20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (9)

Da es sich um einen Subwoofer mit eingebautem Veränderkher handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Betriebsmodus-Schalter (2), LED-Betriebszustandsanzeige (1), Power Schalter (8)

	Power-Schalter ON Power-Schalter OFF
BETRIEBSMODUS-Schalter ON	Subwoofer im Dauerbetrieb, die LED leuchtet blau. Gūnstige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofoers wird verhindert).	Der Subwoofer ist ausgeschaltet; Die LED ist aus. Wir das Gerät längerere Zeit nicht benutzt, sollene diese Einstellung gewählt werden
BETRIEBSMODUS-Schalter AUTO	Die automatische Ein-/Ausschaltung ist aktiviert (empfohlene Einstellung). Erhalt der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die LED leuchtet blau. Erhalt der Subwoofer kein Signal mehr, schaltet er nach weniger Minuten automatisch wieder in den Standby-Betrieb. Die LED leuchtet dann rot.

AV-Eingang ,LFE" (6)

Verbinden Sie den Niederpegel-Subwooferausgang Ihres Receivers (Sub-Pre-Out) mit dem AV-Eingang des Subwoofoers (siehe Bild 2). Hierzu benötigen Sie ein Mono-Cinch Kabel (nicht im Lieferumfang enthalten). Hinweis: Wird der Subwoofer über den LFE-Eingang angesteuert, hat der Trennfrequenzregler keine Funktion.

Line Eingänge (6/7)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild 3. Die beiden Kanäle werden summiert und vom Subwoofer wiedergegeben.

Pegelregler (5)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihr Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (4)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regalloutsprechern sollen die Frequenz auf 40 - 120 Hz eingestellt werden,kommen Standloutsprecher zum Einsatz,ist eine Einstellung von 50Hz - 100Hz sinnvoll.

Phasenregler (3)

Im Normallyfall sollte der Phasenregler auf 0^ eingestellt werden. In seltenen Fällen kann es jedoch von Vorteil sein, die Phase zwischen 0^ und 180^ zu variieren (z. B. bei ungünstiger Entfernung des Subwoofoers zu den Front-Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich am natürlichsten klingt, ist die Richtige.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

Konfiguration:Bassreflex-Subwoofer,Frontfire

Bestückung: 300 mm Langhubchassis

Ausgangsleistung RMS/Max.: 140 / 280 Watt

Frequenzbereich: 20 - 200Hz

Trennfrequency: 40 - 120 Hz regelbar

Maße (BxHxT): 355 x 475 x 435 mm

Zubehor: Netzkabel

Technische Änderungen vorbehalten.

Dear Customer,

SUBWOOFERNS REGLAGE (BILD 1)

Natanslutning (9)

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT HiFi-Lautsprecher 5 Jahre und für MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an Ihren Fachhandler. Solte es sich als notwendig erweisen, das Produkt an uns einschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beilegt die Kaufquittung beigeufig ist.
5. Von der Garantie ausgenommen sind: Leuchtmittel Verschleibeite Transportschaden, sightbar oder unsichtbar (Reklamationen fur solche Schaden mussen umgehend bei der Transportfirma, Bahn oder Post eigereicht werden.) - Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte mussen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler reklamiert werden.) - Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder außer gewaltsame Einwirkung entstanden sind. Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 · D-50259 Pulheim · Germany

Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399

Internet: http://www.magnat.de
