Signature Sub 530A - Subwoofer MAGNAT - Gratis bruksanvisning och manual

Produkttyp	Aktiv subwoofer
Varumärke	Magnat
Modell	Signature Sub 530A
Mått (B x H x D)	355 x 475 x 435 mm
Vikt	Cirka 18 kg
Uteffekt (RMS/Max)	140 / 280 Watt
Frekvensomfång	20 - 200 Hz
Delningsfrekvens	40 - 120 Hz (justerbar)
Högtalare	Långslagsbas 30 cm
Förstärkare	Inbyggd förstärkare
Strömförsörjning	Nätspänning 230 V ~ 50/60 Hz
Standbyförbrukning	Mindre än 1 W
Ingångar	LFE-ingång (RCA), stereolinenivåingångar (RCA)
Utgångar	Ingen
Inställningar	Volym, delningsfrekvens, fas (0°-180°)
Driftslägen	På/Av, Auto (automatisk standby), Permanent
LED-indikator	Blå (på), Röd (standby)
Kapslingsmaterial	MDF med svart finish
Medföljande tillbehör	Strömkabel
Underhåll	Rengör med en mjuk trasa och milt rengöringsmedel; undvik lösningsmedel
Säkerhet	Skyddsklass II; öppna inte höljet; håll minst 5 cm fritt runt enheten
Garanti	5 år för högtalarna, 2 år för förstärkaren

Vanliga frågor - Signature Sub 530A MAGNAT

Hur ansluter jag subwoofern till min receiver?

Använd LFE-ingången (AV) om din receiver har en dedikerad subwooferutgång (Sub-Pre-Out). Anslut med en mono-RCA-kabel (ingår ej). Om din receiver saknar LFE-utgång, använd stereolinenivåingångarna (RCA) med en Y-kabel eller två RCA-kablar.

Vad är AUTO-läge och hur fungerar det?

AUTO-läget aktiverar automatisk standby. När subwoofern tar emot en ljudsignal tänds den (blå LED). Efter några minuter utan signal går den över i standby (röd LED). Detta är det rekommenderade läget för att spara energi.

Hur ställer jag in fasen på subwoofern?

Fasinställningen (0° till 180°) används för att tidsanpassa subwoofern med huvudhögtalarna. Börja vanligtvis på 0°. Om basen låter ihålig eller fasvriden, vrid ratten tills ljudet blir naturligt och balanserat.

Vilken delningsfrekvens ska jag använda?

Delningsfrekvensen bestämmer övre gränsen för basen som subwoofern återger. För bokhyllhögtalare, ställ in mellan 40 och 120 Hz; för golvhögtalare, mellan 50 och 100 Hz. Justera efter dina högtalare och personliga preferenser.

Hur ställer jag in volymen på subwoofern?

Ställ först volymen på din förstärkare på normal lyssningsnivå. Justera subwooferns volym (VOLUME-knappen) så att basen smälter in naturligt utan att dominera. Undvik för hög inställning för att inte förvränga ljudet.

Var ska jag placera subwoofern i rummet?

Placera den helst nära de främre högtalarna, minst 20 cm från väggar och föremål för att undvika resonanser. Undvik att blockera eller täcka den. Placering i hörn förstärker basen men kan göra den oren.

Hur underhåller jag subwoofern?

Rengör ytan med en mjuk, lätt fuktad trasa och milt rengöringsmedel. Använd aldrig lösningsmedel, slipande medel eller lack. Se till att kylflänsarna på baksidan hålls fria.

Vad gör jag vid överhettning eller funktionsfel?

Kontrollera att kylflänsarna inte är blockerade. Om subwoofern stängs av eller inte fungerar, koppla ur den i några minuter och koppla in igen. Om problemet kvarstår, kontakta en kvalificerad tekniker. Öppna aldrig höljet.

Vad är garantin på Magnat Signature Sub 530A?

Magnat ger 5 års garanti på högtalarna och 2 år på förstärkaren. Garantin täcker material- och tillverkningsfel. Spara ditt köpkvitto och garantikort.

Kan jag använda denna subwoofer med andra högtalarmärken?

Ja, Sub 530A kan användas med alla högtalare så länge anslutningarna är korrekta. Se till att polariteten respekteras (plus med plus, minus med minus) och justera delningsfrekvens och volym efter dina högtalare.

BRUKSANVISNING Signature Sub 530A MAGNAT

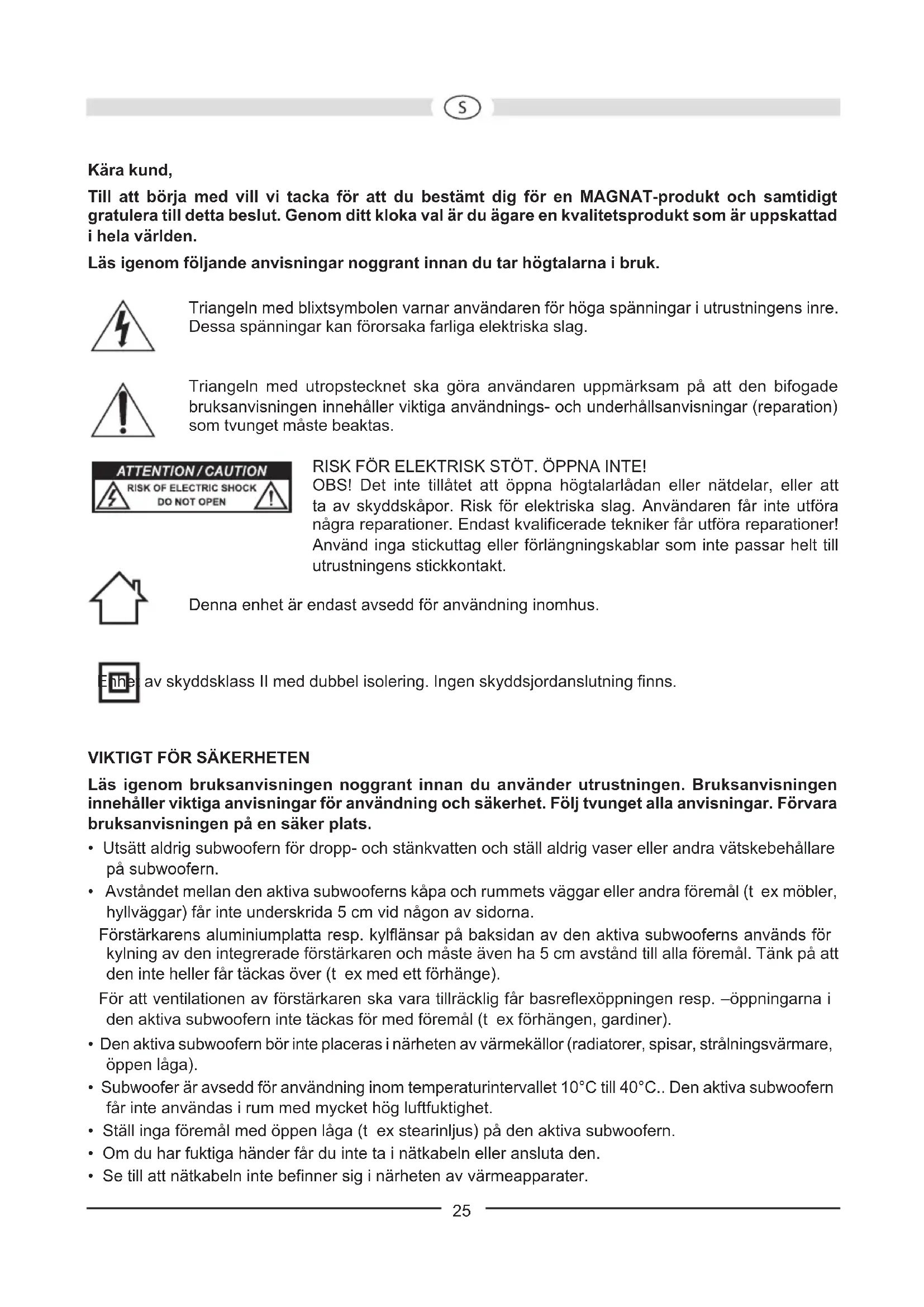

Till att börja med vill vi tacka for att du bestamt dig for en MAGNAT-productt och samtidigt gratulera till detta beslut. Genom ditt kloka val ar du agare en kvalitetsprodukt som ar uppskattad i hela varlden.

Läsigenom följande anvisingar noggrant innan du tar högtalarna i bruk.

Triangeln med blixtsymbolen varnar användaren for Höga spanninger i utrustningens inre. Dessa spanninger kan fororsaka farliga elektriska slag.

Triangeln med utropstecknet sca gora användaren uppmärksam på att den bifogade bra克斯anvisingen innehäller viktiga användnings- och underhällsanvisningar (reparation) som tvunget maste beaktas.

RISK FÖRElekTRISK STÖT. ÖPPNA INTE!

OBS! Det inte tillåt et att öppna högtalarlådan eller nätdelar, eller att ta av skyddskapor. Risk for elektriska slag. Användaren fär inte utföra nagra reparationser. Endast kvalificerade tekniker fär utföra reparationser! Använd inga stickuttag eller frolängningskablar som inte passar helt till utrustningens stickkontakt.

Denna enchet ar endast avsedd for anvandning inomhus.

av skyddsklass II med dubbel isolering. Ingen skyddsjordanslutning finns.

VIKTIGT FÖR SÄKERHETEN

Läs igenom braupsanvisningen noggrant innan du använder utrustningen. Bruksanvisningen innehäller viktiga anvisningar for användning och sakerhet. Folj tvunget alla anvisningar. Förvara braupsanvisningen på en saker plats.

• Utsatt aldrig subwoofern for dropp- och stankvatten och stall aldrig vaser aller andra vatskebehallare på subwoofern.
• Avstandet mellan den aktiva subwooferns kapa och rummets vaggar aller andra foremal (t ex mobler, hyllvaggar) fär inte underskrida 5 cm vid nagon av sidorna.

Förstärkarens aluminiumplatta resp. kylflänsar på baksidan av den aktiva subwooferns används für kylning av den integrigerade Förstärkaren och maste även ha 5 cm avständ till alla foremål. Tänk på att den inte heller fär tackas over (t ex med ett forhänge).

Forattventilationenavforstarkarenka varattllackligfarbasreflexoppingenresp.-oppningarna i denaktiva subwooferninte tacksformed foremal(texforhängen,gardiner).

• Den aktiva subwoofern bör inte placeras i närheten av värmekällor (radiatorer, spisar, strålningsvärmare, öppen laga).
• Subwoofer ar avsedd for använding inom temperaturintervalt 10°C till 40°C.. Den aktiva subwoofern fär inte användas i rum med mycket hög luftfuktigkeit.
• Ställ inga foremål med öppen laga (t ex stearinljus) på den aktiva subwoofern.
• Om du har fuktiga händer fär du inte ta i nätkabeln eller ansluta den.

• Se till att nätkabeln inte befindner sig i narheten av varmeapparater.

• Vid skador på nätkabeln, bör du skilja utrustningen at frän nitet. En skadad kabel fär inte repareras,utan maste bytas ut komplet.
  Lagg aldrig nagra tunga foremål på natkabeln.
  Natakontaken fungerar som avstängningsanordning och maste alltid vara fritt aktkomlig.

• Om utrustningen inte sca användas under langre tid (t ex inför semester), bör du skilja den at fran elnätet genom att dra ut stickkontakten. Även vid askväder bör du skilja utrustningen at fran nätet Detta sca forhindra skador som kan uppsta av blixtnedslag och översänning.
• Använd inga rengöringsmedel eller kemiska loosningsmedel. Det finns annars risk För att ytan skadas.
• Reparationer maste alltid utforas av kvalificerade tekniker aftersom det annars finns risk for att man utsats for farlig hogspanning ell er andra faror.

Subwoofern ar optiskt och akustiskt optimerad till kompakthögtalarna i MAGNAT Signature-högtalarserien, men kan givetvis även kombineras med andra Högtalare.

Innan du ansluter din högtalaranlaggning maste du se till att alla encheter ar frankopplade. Kontrollera dessutom att alla högtalarkablar har ratt polning, dvs. utgangens pluspol ar ansluten till motvarsande pluspol vid ingangen och att minuspol ar kopplad till minuspol. Beakta aven bruksanvisningen till din mottagare/forstarkare och dina högtalare.

UPPSTÄLLNING

Frekvenserna som subwoofern avger kan inte lokaliseras av det manskliga orat, darrfor ar placeringen i de festa fall inte problematisk. Vi rekommenderar dock att subwoofern placeras framfor lyssnarplatsen i narheten av fronthogtalarna. Dessutom bör du se till att avstandet till foremal, sidoväggar och bakväggen uppgär till minst 20 cm, for att forhindra att basatergivningen dampas.

Eftersom det handlar om en subwoofer med inbyggd forstarkare, maste den anslutas till naret med den bifogade kabeln. Valjaromkopplaren for natspanning har pa fabriken stallts in pa 230 V for anvandning i Europa.

OBS! Om subwooern ansluts till naret med 230 V nar den ar installd pa 115 V, forstors den inbyggda forstarkaren!

Driftlagesomkopplare (2), LED-indikering av driftstatus (1), power-kontroll (8)

	Power-kontroll ON Power-kontroll OFF
Driftlagesom-kopplare ON	Subwoofer ar i kontinuerlig drift, lampan lyser blå. Lämplig inställning for ätergivning av program med länge passager med låg ljudniva (subwoofern kopplas inte ifràn oavsiktligt).	Subwoofer frønkopplad lampa lyser ej. Denna inställning bör väljas om utrustningen inte används under högre tid.
Driftlagesom-kopplare AUTO	Automatism in-/frønkoppling ar aktiverad (rekommenderad inställning). Om subwoofern fär en signal frän mottagaren, kopplas den automatiskt in och lampan skifter till blå. Ominte högre mottar pågon signal, kopplas den automatiskt over till standby after pågra minutes och lampan lyser röttt.

AV-Ingang "LFE" (6)

Anslut mottagarens lagniva-subwooferutgang (Sub Pre-Out) till subwooferns AV-ingang (se bild 2). Du behöver en mono-cinch-kabel (ingar ej). Obs! Om subwooern styrs via LFE-ingangen har delningsfrekvensregleringen ingen Funktion.

Line-ingangar (6/7)

For anslutning till lagnivautgangar i en mottagare/forstarkare (stereodrift), se bild 3. De bada kanalerna summeras och aterges av subwoofern.

Volymkontroll (5)

Medenna kontroll ställs ljudstyrkan i basomradet in på foljande satt:

1. Ställ baskontrolen på förstärkare i mellanläget (linjärt).
2. OBS! Vrid volymkontrollen till vänster anslag (lögsta ljudstyrka).
3. Lagg pà musik och hój ljudstyrkan med Förstarkarens kontroll till önskad niva.
4. Ställ in basen på önskad ljudstyrka med volymkontrollen.

Fördelningsfrekvenskontroll (4)

Härmedör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalareör frekvensen ställas in pa 40 Hz - 120 Hz, om stäende högtalare används kan en inställning mellan 50 Hz - 100 Hz rekommenderas.

Fasreglering (3)

I normalfall sca fasregleringen sta pa 0^ . I vissa fall kan det vara lampligt att varierafasen mellan 0^ och 180^ (texvid langt avstand mellan subwoofern och front-satelliterna ellverid dalgakustikir rummet). Generellgaller: Fasomkopplaren stariratt lage narrundtonen later mest naturlig.

SKÖTSEL

Torka av ytorna med ett rengöringsmedel for hushállsbruk, använd alltså aldrig mobelpolish ell liknande.

TEKNISKA DATA

Konfiguration: Basreflex subwoofer, 'Frontfire'

Bestyckning: Drivsteg for 30 cm lang slaglängd

Utgangseffekt RMS/Max.: 140 / 280 W

Frekvensomrade: 20 - 200Hz

Delningsfrekvens: 40 - 120 Hz installbar
