MANUAL DE UTILIZADOR S3_LB506DC Vonroc

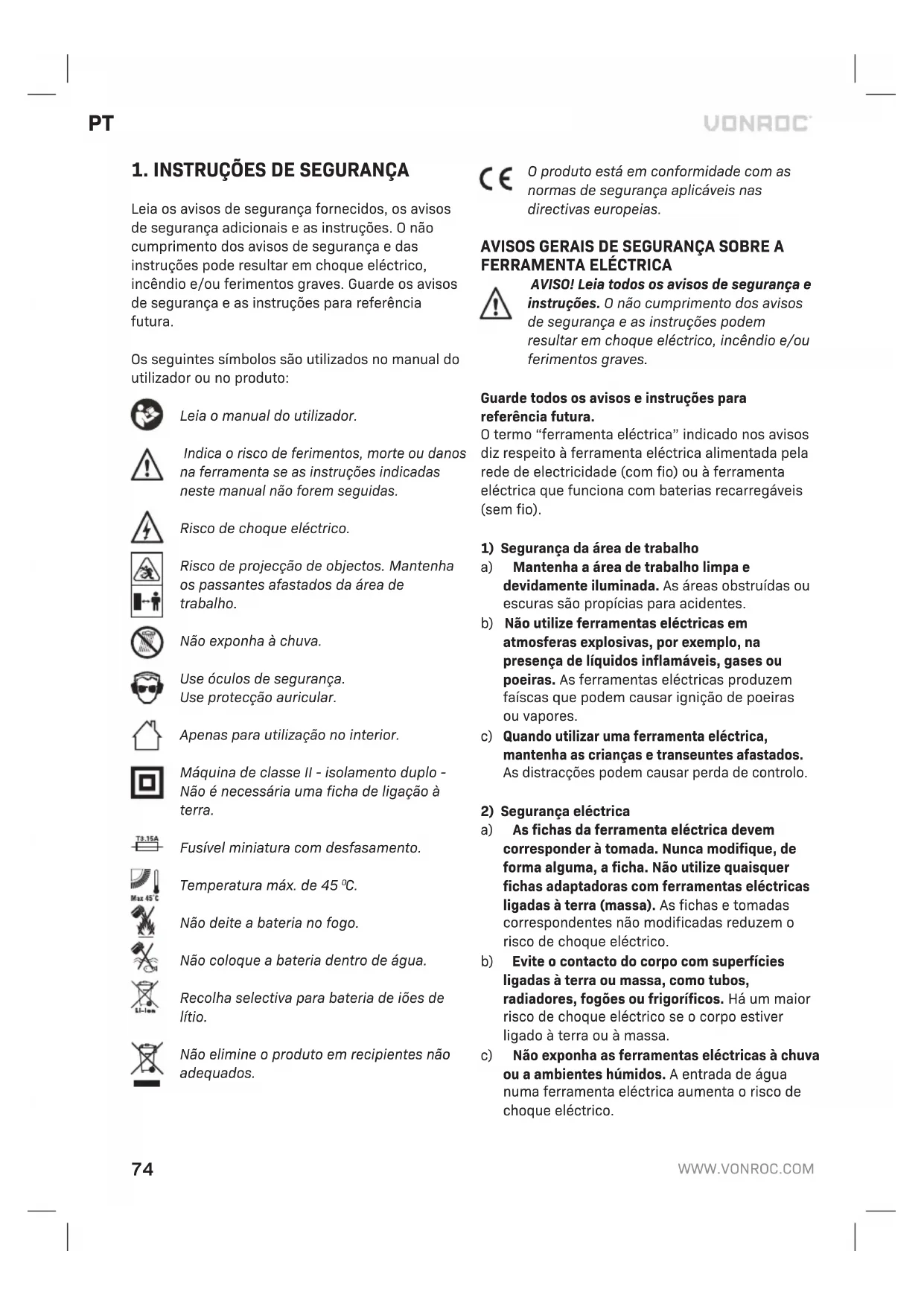

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico. Risco de projecção de objectos. Mantenha os passantes afastados da área de trabalho. Não exponha à chuva. Use óculos de segurança. Use protecção auricular. Apenas para utilização no interior. Máquina de classe II - isolamento duplo - Não é necessária uma ficha de ligação à terra. Fusível miniatura com desfasamento. Temperatura máx. de 45

Não deite a bateria no fogo. Não coloque a bateria dentro de água. Recolha selectiva para bateria de iões de lítio. Não elimine o produto em recipientes não adequados. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. AVISOS GERAIS DE SEGURANÇA SOBRE A

FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica alimentada pela rede de electricidade (com fio) ou à ferramenta eléctrica que funciona com baterias recarregáveis (sem fio).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias para acidentes. b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.

Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). Autilização de um DCR reduz o risco de choque eléctrico.

Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara contra o pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças. g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.

Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta

com baterias a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente e segura se for utilizada de acordo com a capacidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.

Retire a ficha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las. e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta76

eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Seaferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.

Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.

Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fixação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta

com baterias a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham pilhas especificamente concebidas. Autilização de outro tipo de baterias pode causar lesões e incêndio.

Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danificadas ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. Aexposição a fogo ou a temperaturas superiores a 130°C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

Nunca repare baterias danificadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

• Elimine os sacos de plástico em segurança, são perigosos para as crianças porque há o risco de asfixia.

• Mantenha a área de trabalho limpa e arrumada. Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos.

• Recomendamos vivamente a utilização de um DCR (Dispositivo de corrente residual) com uma amperagem não superior a 30 mA na tomada quando utilizar este equipamento.

• Não utilize ferramentas eléctricas se houver o risco de incêndio ou explosão, ou seja, perto de líquidos ou gases inflamáveis.

• Não permita a entrada de pessoas, em especial de crianças ou animais de estimação, na área onde está a trabalhar.

• Não permita que crianças ou outras pessoas toquem em ferramentas eléctricas.

• Armazene-as num local seco, fora do alcancePT

• Utilize sempre óculos de segurança. Recomendamos também o uso de protecção auricular.

• Use roupa adequada (calças compridas). Não use roupa larga ou jóias. A roupa não pode entrar em contacto com peças móveis.

• Use sapatos antiderrapantes. Não use sandálias ou sapatos abertos.

• Se tem o cabelo comprido, prenda-o em segurança, para evitar que fique emaranhado em peças móveis.

• Antes de utilizar qualquer ferramenta eléctrica, verifique se existem peças danificadas. Se houver, só deve utilizar a ferramenta depois de substituir a peça ou peças por novas.

• Não utilize ferramentas eléctricas se estiver cansado ou consumido álcool.

• Não se estique demasiado quando estiver a trabalhar, porque pode perder o equilíbrio.

• Depois de utilizar a ferramenta, deve desligá-la com o interruptor para ligar/desligar.

• Utilize este equipamento apenas para a finalidade para a qual foi concebida, ou seja, para soprar ou aspirar folhas.

• Não aponte o soprador para pessoas ou animais.

• Não sopre resíduos na direcção de pessoas ou animais.

• Só deve utilizar o equipamento com luz natural ou se houver luz artificial adequada.

• Só pode colocar a mão dentro do tubo do aspirador depois de desligá-lo e retirar a ficha da fonte de alimentação.

• Utilize apenas extensões que sejam adequadas para utilização ao ar livre. A extensão deve ser mantida afastada de excesso de calor, óleo, solventes e arestas afiadas.

• Inspeccione periodicamente se todas as cavilhas e parafusos estão apertados.

• O operador ou o utilizador são responsáveis por acidentes ou riscos que ocorram noutras pessoas ou propriedade.

• Para evitar irritação causada pelo pó, recomendamos o uso de máscara facial.

• Afaste sempre o cabo da parte de trás do equipamento.

• Não transporte o equipamento pelo cabo.

• Desligue o equipamento da fonte de alimentação: - antes de retirar um objecto obstruído; - antes de verificar, limpar ou efectuar a manutenção do equipamento; - se o equipamento começar a vibrar de maneira anormal; - sempre que deixar de utilizar a máquina.

• Coloque sempre numa posição equilibrada em declives.

• Retire os resíduos e objectos obstruídos das entradas de ar de arrefecimento.

• Mantenha todas as porcas, cavilhas e parafusos apertados para garantir que o equipamento está em boas condições de funcionamento.

• Verifique com frequência se o sistema de recolha de resíduos apresenta sinais de desgaste ou deterioração.

• Substitua as peças gastas ou danificadas.

• Utilize apenas acessórios e peças sobresselentes originais. Desligue a máquina de imediato se:

• As escovas de carbono produzirem muitas faíscas ou houver demasiados resíduos no sistema de recolha.

• Interrupção da ficha, cabo de rede ou danos no cabo de rede.

• Interruptor defeituoso.

Não abra a bateria. Perigo de curto-circuito. b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água e humidade. Perigo de explosão. c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a área e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório. d) Utilize a bateria apenas em conjunto com o seu produto da Vonroc. Só isto protege a bateria contra sobrecarga perigosa.

A bateria pode ser danificada por objectos afiados, como pregos ou chaves de fendas ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, causar fumo, explodir ou sobreaquecer.78

OCARREGADOR Utilização pretendida Deve utilizar apenas as baterias recarregáveis CD801AA e CD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos e danos. a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução. b) As crianças devem ser vigiadas, porque não podem brincar com o equipamento. c) Não recarregue baterias não recarregáveis! d) Durante o carregamento, as baterias devem ser colocadas em locais bem ventilados! Segurança eléctrica Verifique sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

• Não utilize a máquina se o cabo de alimentação ou a ficha estiverem danificados.

• Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm2. Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida Os sopradores de folhas são concebidos para retirar folhas de ruas, jardins e relvados. Aventoinha no interior do soprador de folhas gera fluxo de ar, que pode ser utilizado para soprar folhas.

ESPECIFICAÇÕES TÉCNICAS

Este manual foi elaborado para conjuntos/ números de artigos diferentes. Verifique onúmero do artigo correspondente na tabela de especificações indicada abaixo para obter acomposição econteúdos correctos do seu conjunto. Modelo n.º Baterias incluídas Carregadores incluídos LB506DC

S3_LB506DC CD803AA CD802AA Informações sobre amáquina Tensão nominal 20VSem velocidade de carga 13000/min.Velocidade máx. do ar 180 km/hPeso 1.22 kgNível de pressão acústica LPA 76.3 dB(A) K=2.5 dB(A)Nível de potência acústica LWA84.7 dB(A) K=1.04 dB(A)Valor de vibração1.370 m/s2 K=1.5 m/s²Modelo n.º CD801AATipo de bateria Iões de lítioTensão 20 V Capacidade 2,0 AhCarregador recomendado CD802AAPeso 0,3 kgModelo n.º CD803AATipo de bateria Iões de lítioTensão 20 V Capacidade 4,0 AhCarregador recomendado CD802AAPeso 0,65 kgModelo n.º CD802AAEntrada do carregador 220 - 240 V,50 Hz, 0,4 ASaída do carregador 21 V 2,5 ATempo de carregamento de uma bateria de 2 Ah60 minutosTempo de carregamento de uma bateria de 4 Ah120 minutosBaterias recomendadas CD801AA, CD803AAPeso 0,36 kgPT

Utilize apenas as seguintes baterias da plataforma VPOWER de baterias de 20 V da VONROC. Autilização de quaisquer outras baterias podem causar ferimentos graves ou danos na ferramenta. CD801AA Iões de lítio, 20 V, 2 Ah CD803AA Iões de lítio, 20 V, 4 Ah O seguinte carregador pode ser utilizado para carregar estas baterias. CD802AA Carregador rápido As baterias da plataforma de baterias VPOWER de 20 V da VONROC podem ser utilizadas com todas as ferramentas da plataforma de baterias VPOWER de 20 V da VONROC. Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 50636- 2- 100; pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta nas aplicações indicadas.

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.

• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Botão para ligar/desligar

3. Botão de desbloqueio da bateria

6. Botão dos indicadores LED da bateria

9. LED de indicação do carregador

Retire a bateria antes de efectuar qualquer tarefa na ferramenta eléctrica. A bateria deve ser carregada antes de utilizá-la pela primeira vez. Inserir a bateria na máquina (Fig. A, C) A parte exterior da bateria deve estar limpa e seca antes de ligá-la ao carregador ou máquina.

2. Empurre a bateria ainda mais até encaixar no

respectivo local. Retirar a bateria da máquina (Fig. A, C)

1. Prima o botão de desbloqueio da bateria (3).

2. Retire a bateria da máquina, como indicado na

Fig. C. Verificar o estado de carregamento da bateria (Fig.D)

• Para verificar o estado de carga da bateria, prima ligeiramente o botão (6) na bateria.

• A bateria tem 3 luzes que indicam o nível de carga, quanto maior for o número de luzes que se acenderem, maior é a carga restante na bateria.

• Se as luzes não se acenderem, isso significa que a bateria não tem carga e que deve carregá-la de imediato. Carregar a máquina com o carregador (Fig. D)

1. Retire a bateria (2) da máquina.

2. Vire a bateria (2) ao contrário e deslize-a para

dentro do carregador (8), como indicado na Fig. D.

3. Empurre a bateria até estar totalmente encaixada

4. Ligue a ficha do carregador a uma tomada

eléctrica e aguarde alguns instantes. Os indicadores LED no carregador (8) acendem-se e mostram o estado de carregador.80

O carregador tem 2 indicadores LED (9), que indicam o estado do processo de carregamento: Estado do LED vermelho Estado do LED verde Estado do carre- gador Desligado Desligado Sem energia Desligado Ligado Modo de espera: - A bateria não foi inserida ou - a bateria foi inserida, mas o carregamento foi concluído Ligado Desligado Carregamento da bateria em curso

• O carregamento total da bateria de 2 Ah pode demorar até cerca de 60 minutos.

• O carregamento total da bateria de 4 Ah pode demorar até cerca de 120 minutos. Quando a bateria estiver totalmente carregada, retire a ficha do carregador da tomada e retire a bateria do carregador. Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado. Montagem dos tubos (Fig. B) Antes de instalar um acessório, retire sempre a bateria.

• Insira o tubo superior (4) na caixa do motor até encaixar no respectivo local.

• Insira o tubo inferior (5) no tubo do motor (4) até encaixar no respectivo local.

Ligar a máquina (Fig. A) Para ligar o soprador de folhas, pressione o interruptor Liga/Desliga (1) para a posição 1. Desligar a máquina (Fig. A) Coloque o interruptor para ligar/desligar (1) na posição de desligar “0”.

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a bateria da máquina. Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos. AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito de material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade. O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
