MANUAL DE UTILIZADOR Premium 520 SPH AL-KO

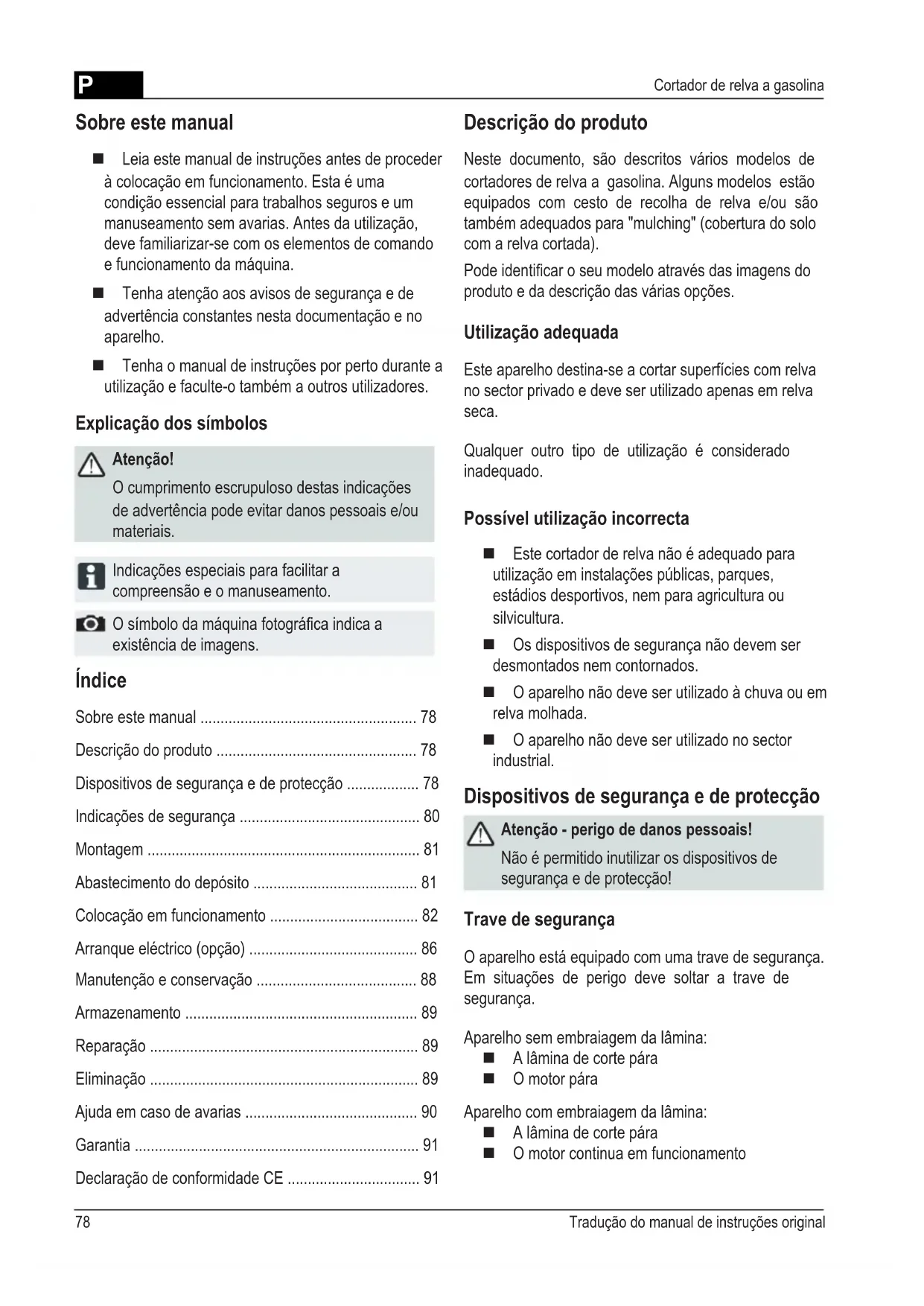

• Cortador de relva a gasolina Índice Sobre este manual p. 78
• Descrição do produto p. 78
• Dispositivos de segurança e de protecção p. 78
• Indicações de segurança p. 80
• Montagem p. 81
• Abastecimento do depósito p. 81
• Colocação em funcionamento p. 82
• Arranque eléctrico (opção) p. 86
• Manutenção e conservação p. 88
• Armazenamento p. 89
• Reparação p. 89
• Eliminação p. 89
• Ajuda em caso de avarias p. 90
• Garantia p. 91
• Declaração de conformidade CE Sobre este manual Leia este manual de instruções antes de proceder à colocação em funcionamento. Esta é uma condição essencial para trabalhos seguros e um manuseamento sem avarias. Antes da utilização, deve familiarizar-se com os elementos de comando e funcionamento da máquina. Tenha atenção aos avisos de segurança e de advertência constantes nesta documentação e no aparelho. Tenha o manual de instruções por perto durante a utilização e faculte-o também a outros utilizadores. Explicação dos símbolos Atenção! O cumprimento escrupuloso destas indicações de advertência pode evitar danos pessoais e/ou materiais. Indicações especiais para facilitar a compreensão e o manuseamento. O símbolo da máquina fotográca indica a existência de imagens. Descrição do produto Neste documento, são descritos vários modelos de cortadores de relva a gasolina. Alguns modelos estão equipados com cesto de recolha de relva e/ou são também adequados para "mulching" (cobertura do solo com a relva cortada). Pode identicar o seu modelo através das imagens do produto e da descrição das várias opções. Utilização adequada Este aparelho destina-se a cortar superfícies com relva no sector privado e deve ser utilizado apenas em relva seca. Qualquer outro tipo de utilização é considerado inadequado. Possível utilização incorrecta Este cortador de relva não é adequado para utilização em instalações públicas, parques, estádios desportivos, nem para agricultura ou silvicultura. Os dispositivos de segurança não devem ser desmontados nem contornados. O aparelho não deve ser utilizado à chuva ou em relva molhada. O aparelho não deve ser utilizado no sector industrial. Dispositivos de segurança e de protecção Atenção - perigo de danos pessoais! Não é permitido inutilizar os dispositivos de segurança e de protecção! Trave de segurança O aparelho está equipado com uma trave de segurança. Em situações de perigo deve soltar a trave de segurança. Aparelho sem embraiagem da lâmina: A lâmina de corte pára O motor pára Aparelho com embraiagem da lâmina: A lâmina de corte pára O motor continua em funcionamentoP 79470 591_c 1 Cabo de arranque 9 Regulação da altura de corte* 2 Interruptor iniciar/parar* 10 Embraiagem da lâmina* 3 Trave de tracção às rodas* 11 Transmissão variável* 4 Trave de segurança 12 Manual de instruções 5 Regulação ergonómica da altura* 13 Unidade de descarga* 6 Indicador do nível de enchimento* 14 Tampa de fecho* 7 Deector* 15 Kit de mulching* 8 Cesto de recolha de relva* * Conforme a versão Símbolos no aparelho Atenção! Tenha especial cuidado durante o manuseamento. Antes de efectuar trabalhos no mecanismo de corte, desligue o conector da vela de ignição. Leia o manual de instruções antes da colocação em funcionamento! Solte o travão do motor. Mantenha terceiros afastados da área de perigo! Active a tracção às rodas. Mantenha as mãos e os pés afastados do mecanismo de corte! p. 91

Inicie/pare o controlo da aceleração à distância. Mantenha-se afastado da área de perigo.

Deector O deector protege contra a projecção de peças.P Tradução do manual de instruções original

Cortador de relva a gasolina Indicações de segurança Atenção! Utilize o aparelho apenas em perfeitas condições técnicas! Atenção - perigo de danos pessoais! Não é permitido inutilizar os dispositivos de segurança e de protecção! Atenção - perigo de incêndio! Não armazene o aparelho com combustível no depósito no interior de edifícios onde os vapores da gasolina possam entrar em contacto com chamas nuas ou faíscas! Mantenha a área à volta do motor, escape, caixa da bateria e depósito de combustível sem resíduos de relva cortada, gasolina ou óleo. Mantenha terceiros afastados da área de perigo O operador ou utilizador do aparelho é responsável por danos causados a outras pessoas e respectivos bens O aparelho não deve ser utilizado por crianças nem por pessoas que não tenham lido o manual de instruções Respeite as disposições locais relativas à idade mínima do operador Não utilize o aparelho sob o efeito de álcool, drogas ou medicamentos Use vestuário de trabalho apropriado calças compridas calçado resistente e antiderrapante protecção auricular Nos trabalhos em superfícies inclinadas tenha atenção para manter sempre a estabilidade corte a relva sempre na diagonal, nunca para cima ou para baixo não corte relva em inclinações com um ângulo superior a 20° cuidado especial na mudança de direcção Trabalhe apenas com luz do dia ou iluminação articial suciente Mantenha o corpo, os membros e o vestuário afastados do mecanismo de corte Respeite as disposições nacionais relativas ao tempo de funcionamento Não deixe o aparelho sem supervisão quando está pronto a utilizar Corte a relva apenas com a lâmina de corte aada Nunca utilize o aparelho com dispositivos/grelhas de protecção danicados Nunca utilize o aparelho sem ter os dispositivos de protecção totalmente montados (por exemplo: deector, dispositivos de recolha de relva) Verique se o aparelho apresenta danos antes de cada utilização e substitua as peças danicadas antes de voltar a usá-lo Desligue o motor, espere que o aparelho pare e desligue o conector da vela de ignição ao abandonar o aparelho após a ocorrência de avarias antes da remoção de bloqueios antes da eliminação de entupimentos após o contacto com corpos estranhos quando surgem avarias e vibrações anormais do aparelho Verique a existência de danos no cortador de relva e efectue as reparações necessárias antes de ligar e voltar a utilizar o cortador. Ligue o conector da vela de ignição e ligue o motor depois de eliminar avarias (consulte a tabela de avarias) e de inspeccionar o aparelho depois de limpar o aparelho Inspeccione cuidadosamente todo o terreno onde a relva será cortada e retire todos os corpos estranhos Tenha especial cuidado ao virar ou ao puxar o cortador de relva Não corte a relva sobre obstáculos (por exemplo: ramos ou raízes de árvores) Retire a relva cortada apenas com o motor desligado Símbolos adicionais nos aparelhos com arranque eléctrico Atenção! Perigo de choque eléctrico. Mantenha o cabo de ligação afastado das lâminas de corte. Desligue sempre o aparelho da corrente antes de realizar trabalhos de manutenção ou se o cabo estiver danicado.P 81470 591_c Montagem Respeite as instruções de montagem fornecidas. Atenção! O aparelho só pode ser utilizado após estar completamente montado. Desligue o motor/a lâmina de corte para atravessar uma superfície onde não haja relva a cortar Nunca levante nem transporte o aparelho com o motor em funcionamento Não coma nem beba durante o abastecimento de gasolina ou óleo do motor Não respire os vapores da gasolina Conduzir o aparelho num ritmo lento Antes da utilização, ter atenção ao correcto assen- tamento das porcas, parafusos e cavilhas Abastecimento do depósito Antes da colocação em funcionamento, necessita de abastecer o depósito do cortador de relva. Aviso - perigo de incêndio! A gasolina e o óleo são altamente inamáveis! Siga sempre o manual de instruções do fabri- cante do motor fornecido com o produto. Consumíveis Gasolina Óleo do motor Tipo Gasolina normal/sem chumbo Consulte as indicações do fabricante do motor Quantidade Consulte as indicações do fabricante do motor Aproximadamente 0,6 l Segurança Aviso! Nunca ligue o motor em espaços fechados. Perigo de intoxicação! Armazene a gasolina e o óleo apenas nos recipientes previstos para o efeito Abasteça ou drene a gasolina e o óleo apenas quando o motor estiver frio e ao ar livre Não abasteça de gasolina ou óleo com o motor em funcionamento Não encha o depósito excessivamente (a gasolina dilata) Não fume durante o abastecimento Não abra a tampa do depósito com o motor quente ou em funcionamento Substitua o depósito ou a tampa do depósito se estiverem danicados Feche sempre bem a tampa do depósito Em caso de vazamento de gasolina: não ligue o motor evite tentativas de ignição limpe o aparelho Em caso de vazamento de óleo do motor: não ligue o motor absorva o óleo do motor derramado com um agente aglomerante de óleo ou trapos e elimine correctamente limpe o aparelho O óleo usado não deve: ser eliminado juntamente com o lixo ser deitado em canalizações, esgotos ou no solo Recomendamos que o óleo usado seja entregue, num recipiente fechado num centro de assistência técnica ou num centro de reciclagem. Abastecer com gasolina

2. Deite a gasolina através de um funil.

3. Feche bem e limpe a abertura de abastecimento

do depósito. Abastecer com óleo do motor

2. Deite o óleo através de um funil.

3. Feche bem e limpe a abertura de abastecimento

de óleo.P Tradução do manual de instruções original

Cortador de relva a gasolina Colocação em funcionamento Atenção! O aparelho não deve ser utilizado com o mecanismo de corte ou as peças de xação soltos, danicados ou desgastados! Realize uma inspecção visual antes de cada colocação em funcionamento. O símbolo da máquina fotográca apresentado nas páginas seguintes remete para as guras da página 4–7. Regular a altura de corte Atenção - perigo de danos pessoais! Regule a altura de corte apenas com o motor desligado e com a lâmina de corte parada.

• Regule sempre todas as rodas com a mesma altura de corte.

• A regulação da altura de corte depende do modelo. Regulação central (

1. Mantenha pressionado o botão de regulação

central da altura ( 1/1). Para relva curta, empurre o manípulo de regulação central da altura para baixo ( 1/2) Para relva comprida, puxe o manípulo de regulação central da altura para cima ( 1/2) Será mostrado o nível da regulação central da altura ( 1/3)

2. Solte o botão na altura de corte desejada.

Regulação por eixo ou regulação central ( 2, 3)

2. Desloque a alavanca para a esquerda ou para a

direita até à altura de corte desejada.

3. Deixe a alavanca engatar.

4. Assegure que todas as rodas cam na mesma

posição de engate. Regulação rápida e individual das rodas ou regulação por eixo (

2. Desloque a alavanca para a esquerda ou para a

direita até à altura de corte desejada.

3. Deixe a alavanca engatar.

4. Assegure que todas as rodas cam na mesma

posição de engate. Regulação individual das rodas ( 5)

1. Desaperte o parafuso da roda.

2. Insira o parafuso da roda no orifício da altura de

4. Assegure que todas as rodas cam com o parafuso

no mesmo orifício. Regulação central por eixo ( 6)

2. Coloque os dedos debaixo da caixa do cortador

3. Com ambos os polegares, retire o eixo do entalhe

da altura de corte anterior.

4. Desloque o eixo, com os dois polegares, até

ao entalhe da altura de corte desejada e deixe engatar.

5. Assegure que todas as rodas cam na mesma

posição de engate.P 83470 591_c Cortar relva com o cesto de recolha Atenção - perigo de danos pessoais! Retire ou coloque o cesto de recolha de relva apenas com o motor desligado e com a lâmina de corte parada.

1. Levante o deector e engate o cesto de recolha de

relva nos suportes ( 8). Indicador do nível de enchimento O indicador do nível de enchimento é empurrado para cima pela corrente de ar criada ao cortar a relva ( 7a). Se o cesto de recolha de relva estiver cheio, o indicador do nível de enchimento ca encostado ao cesto ( 7b). O cesto de recolha de relva deve ser esvaziado. Esvaziar o cesto de recolha de relva

1. Levante o deector.

2. Desengate o cesto de recolha de relva e retire-o

3. Esvazie o cesto de recolha de relva.

4. Levante o deector e volte a engatar o cesto de

recolha de relva nos suportes ( 8). Cortar relva sem o cesto de recolha Atenção! Cortar relva sem cesto de recolha apenas se a mola rotativa do deector estiver funcional. Devido à força da mola, o deector permanece encostado à caixa do cortador de relva. Desta forma, a relva cortada é atirada para trás, por baixo do cortador. Cobertura do solo com o kit de mulching (opção) No mulching, a relva cortada não é recolhida, cando de- positada no relvado. O mulching impede que o solo que ressequido e alimenta-o com nutrientes. Os melhores resultados são obtidos com um corte pa- ralelo regular de aproximadamente 2 cm. Apenas a relva nova com textura mole apodrece rapidamente. Altura da relva antes do mulching: no máximo 8 cm Altura da relva depois do mulching: no mínimo 4 cm Adapte a velocidade de corte ao mulching, não devendo utilizar uma velocidade demasiado rápida. Colocar o kit de mulching Atenção - perigo de danos pessoais! Coloque e retire o kit de mulching apenas com o motor desligado e com a lâmina de corte parada.

conduta de descarga ( 9). O dispositivo de bloqueio deve car engatado. Se o kit de mulching não engatar, tanto o kit de mulching como a lâmina de corte podem car danicados. Remover o kit de mulching

1. Levante o deector.

2. Solte o dispositivo de bloqueio do kit de mulching

10/2).P Tradução do manual de instruções original

Cortador de relva a gasolina Ligar o motor Atenção - perigo de intoxicação! Nunca ligue o motor em espaços fechados. Atenção - perigo de danos pessoais! Não incline o aparelho durante o processo de arranque.

• Ligue o motor só depois de montar a lâmina (a lâmina funciona como massa oscilante)

• NÃO utilize a bobina de arranque nem o botão da ignição para ligar o motor já operacional

• Não altere a regulação do controlador no motor Não ligue o aparelho se o canal de descarga não estiver coberto por uma das seguintes peças: cesto de recolha de relva deector kit de mulching Accione o interruptor de arranque com bastante cuidado, de acordo com as instruções do fabricante Assegure que existe distância suciente entre os pés e a ferramenta de corte Ligue o motor em relva baixa Símbolos de posição no aparelho: Bobina de arranque* Ligada Desligada Controlo da aceleração à distância* Iniciar Parar Controlo da aceleração à distância com bobina de arranque* Transmissão variável* Rápida Lenta Embraiagem da lâmina* Ligada Desligada

• Conforme a versão Denir a altura do guiador (opção) Regulação com botão

1. Mantenha pressionados os dois botões na barra

superior e dena a posição desejada ( 12/1).

2. Solte os botões para engatar a barra superior.

Regulação dos bloqueios

1. Segure a barra e solte os dois bloqueios

2. Coloque a barra na posição desejada.

3. Feche os bloqueios.

Cortar relva com a unidade de descarga lateral (opção) Atenção - perigo de danos pessoais! Retire e coloque a unidade de descarga lateral apenas com o motor desligado e com a lâmina de corte parada. Colocar a unidade de descarga lateral

1. Retire o cesto de recolha de relva e coloque o kit

tampa ( 11/2).P 85470 591_c Arranque manual Sem controlo da aceleração à distância, mas com bobina de arranque Bobina de arranque Ligada Desligada

1. Coloque a bobina de arranque na posição 1 ( 13/1).

2. Aproxime a trave de segurança da barra superior e

17) – a trave de segurança não engata.

3. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 18).

4. Quando o motor aquecer (aproximadamente

15–20 segundos), coloque a bobina de arranque na posição 2 ( 13/2). O motor dispõe de uma regulação xa da aceleração. Não é possível regular a velocidade. Sem controlo da aceleração à distância, mas com botão de ignição ( 16)

1. Prima o botão da ignição 3 vezes com um intervalo

de aproximadamente 2 segundos ( 16). Com temperaturas inferiores a 10 °C, prima o botão da ignição 5 vezes.

2. Aproxime a trave de segurança da barra superior e

17) – a trave de segurança não engata.

3. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 18). O motor dispõe de uma regulação xa da aceleração. Não é possível regular a velocidade. Sem controlo da aceleração à distância e sem botão de ignição/bobina de arranque

4. Aproxime a trave de segurança da barra superior e

17) – a trave de segurança não engata.

5. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 18). O motor dispõe de uma regulação xa da aceleração. Não é possível regular a velocidade. Com controlo da aceleração à distância e com bobina de arranque Controlo da aceleração à distância com bobina de arranque

1. Coloque a alavanca de aceleração na posição

2. Aproxime a trave de segurança da barra superior

17) – a trave de segurança não

3. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 18).

4. Quando o motor aquecer (aproximadamente 15–20

segundos), coloque a alavanca de aceleração numa posição entre e ( 14/2). Com controlo da aceleração à distância, mas sem botão de ignição/bobina de arranque Controlo da acele- ração à distância Iniciar Parar

5. Coloque a alavanca de aceleração na posição

6. Aproxime a trave de segurança da barra superior

17) – a trave de segurança não

7. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 18).

8. Quando o motor aquecer (aproximadamente 15–20

segundos), coloque a alavanca de aceleração numa posição entre e ( 20).P Tradução do manual de instruções original

Cortador de relva a gasolina Embraiagem da lâmina (opção) Embraiagem da lâmina Ligada Desligada Com a embraiagem da lâmina é possível activar e des- activar a lâmina de corte, sem desligar o motor. Activar a lâmina de corte

1. Desloque a trave de segurança em direcção à

segurança não engata.

2. Afaste a alavanca da embraiagem do corpo ( 21/1)

- A lâmina de corte é activada. Desactivar a lâmina de corte

3. Solte a trave de segurança (

25). - A lâmina de corte é desactivada. - A alavanca da embraiagem volta para a posição de repouso ( 21/2). Arranque eléctrico sem botão de ignição/bobina de arranque ( 15)

1. Coloque a alavanca de aceleração na posição

2. Aproxime a trave de segurança da barra superior e

17) – a trave de segurança não engata.

3. Com a chave na ignição, rode totalmente para a

4. Assim que o motor ligar, solte a chave de ignição

(volta para a posição "0").

5. Coloque a alavanca de aceleração numa posição

entre e , de acordo a velocidade desejada

15/2). Arranque eléctrico (opção) Arranque eléctrico com botão de ignição ( 16)

1. Coloque a alavanca de aceleração na posição

2. Prima o botão da ignição 3 vezes com um intervalo

de aproximadamente 2 segundos ( 16). Com temperaturas inferiores a 10 °C, prima o botão da ignição 5 vezes.

3. Aproxime a trave de segurança da barra superior e

17) – a trave de segurança não engata.

4. Com a chave na ignição, rode totalmente para a

5. Assim que o motor ligar, solte a chave de ignição

(volta para a posição "0").

6. Coloque a alavanca de aceleração numa posição

entre e , de acordo a velocidade desejada

15/2). Com controlo da aceleração à distância e com botão de ignição ( 16) Controlo da acele- ração à distância Iniciar Parar

1. Coloque a alavanca de aceleração na posição

2. Prima o botão da ignição 3 vezes com um intervalo

de aproximadamente 2 segundos ( 16). Com temperaturas inferiores a 10 °C, prima o botão da ignição 5 vezes.

3. Aproxime a trave de segurança da barra superior e

17) - a trave de segurança não engata.

4. Puxe rapidamente o cabo de arranque e deixe

aceleração numa posição entre e para denir a velocidade desejada ( 20).P 87470 591_c Transmissão variável (Speed Control) (opção) Transmissão variável Rápida Lenta Com a transmissão variável é possível alterar continua- mente a velocidade de marcha do cortador de relva. Atenção! Accione a alavanca apenas com o motor em funcionamento. Caso contrário, o mecanismo da transmissão pode car danicado. Para velocidades mais altas, desloque a alavanca

23) na direcção ( 23/2)

Para velocidades mais baixas, desloque a alavanca

23) na direcção ( 23/1)

Adapte sempre a velocidade de marcha ao esta- do actual do solo e da relva. Tracção às rodas (opção) ( 22) Atenção! Ligue a transmissão apenas com o motor em funcionamento. Activar a tracção às rodas

1. Empurre a alavanca de accionamento da

transmissão em direcção à barra superior e segure-a (

22) – a alavanca de accionamento da

transmissão não engata. - A tracção às rodas é activada. Desactivar a tracção às rodas

1. Solte a alavanca de accionamento da transmissão

24). - A tracção às rodas é desactivada. Aparelho com embraiagem da lâmina Embraiagem da lâmina Ligada Desligada

1. Solte a trave de segurança ( 25).

2. Coloque a alavanca de aceleração na posição

20/2). - O motor desliga. Atenção! Perigo de ferimentos por corte graves! O motor pode continuar a funcionar por inércia. Depois de desligar, certique-se de que o motor pára. Desligar o motor Aparelho sem embraiagem da lâmina

1. Coloque a alavanca de aceleração na posição

25). - O motor desliga. Atenção! Perigo de ferimentos por corte graves! O motor pode continuar a funcionar por inércia. Depois de desligar, certique-se de que o motor pára.P Tradução do manual de instruções original

Cortador de relva a gasolina Carregar a bateria de arranque (opção) A bateria de arranque não requer manutenção e, normalmente, é carregada pelo cortador de relva. Em casos especiais, o utilizador deve carregar a bateria: Antes da primeira colocação em funcionamento do cortador de relva Em caso de descarga, antes da pausa do Inverno ou devido a longos períodos de inactividade (> 6 meses) Processo de carregamento:

1. Retire o carregador da caixa da bateria.

2. Desligue o cabo da bateria do cabo do motor ( 28).

3. Ligue o cabo da bateria ao cabo do carregador

A tensão da rede eléctrica deve estar em conformidade com a tensão de funcionamento do carregador. O tempo de carregamento é de aproximadamente 36 horas. Utilize apenas o carregador original fornecido. Atenção!

• Carregue a bateria de arranque apenas em espaços secos e bem ventilados.

• Não coloque o cortador de relva em funcionamento durante o carregamento. Aar/substituir a lâmina de corte As lâminas de corte rombas ou danicadas devem ser aadas/substituídas apenas num centro de assistência técnica ou ocina autorizada As lâminas de corte aadas devem ser equilibradas Atenção! As lâminas não equilibradas causam vibrações fortes e danicam o cortador de relva. Inclinar o cortador de relva Conforme o fabricante do motor, deve: virar o carburador/ltro de ar para cima ( 26) virar a vela de ignição para cima ( 27) Siga o manual de instruções do fabricante do motor! Manutenção e conservação Atenção - perigo de danos pessoais!

• Antes de quaisquer trabalhos de manutenção e conservação, desligue sempre o motor e o conector da vela de ignição.

• O motor pode continuar a funcionar por inércia. Depois de desligar, certique-se de que o motor pára.

• Use sempre luvas de trabalho durante os trabalhos de manutenção e conservação na lâmina de corte! Verique regularmente o funcionamento e o desgaste do dispositivo de recolha de relva. Limpe sempre o aparelho depois de cada utilização Não lave o aparelho com jactos de água. A penetração da água pode causar avarias (sistema de ignição, carburador) Inspeccione regularmente se a lâmina de corte apresenta danos Substitua sempre os silenciadores danicadosP 89470 591_c Armazenamento Atenção - perigo de explosão! Não armazene o aparelho perto de chamas nuas ou fontes de calor. Deixe o motor arrefecer Para poupar espaço, dobre a barra superior

31, 32) Guarde o aparelho num local seco e inacessível a crianças e pessoas não autorizadas Guarde a bateria de arranque num local onde não que sujeita a geada Recarregue a bateria de arranque regularmente Esvazie o depósito da gasolina Desligue o conector da vela de ignição Reparação Os trabalhos de reparação devem ser realizados apenas num centro de assistência técnica ou ocina autorizada. Lubricar o pinhão de accionamento Lubrique regularmente o pinhão de accionamento do eixo da transmissão, pulverizando-o com óleo A engrenagem da trave de tracção às rodas não requer manutenção. Conservação do motor Mudar o óleo do motor

1. Tenha disponível um recipiente adequado para

abastecimento. Elimine o óleo do motor usado de modo a não poluir o ambiente! Recomendamos que o óleo usado seja entregue, num recipiente fechado, num centro de assistên- cia técnica ou num centro de reciclagem. O óleo usado não deve

• ser eliminado juntamente com o lixo

• ser deitado em canalizações ou esgotos

• ser deitado no solo Substituir o ltro de ar Respeite as instruções do fabricante do motor. Substituir a vela de ignição Respeite as instruções do fabricante do motor. Tracção às rodas (opção) Regular o cabo de controlo Caso não seja possível activar ou desactivar a tracção às rodas com o motor em funcionamento, deve regular o respectivo cabo de controlo. Atenção! Regule o cabo de controlo apenas com o motor desligado.

1. Vire a peça de regulação do cabo de controlo na

direcção da seta ( 30).

2. Para vericar a regulação, ligue o motor e active a

3. Se ainda assim a tracção às rodas não funcionar,

deve levar o cortador de relva a um centro de assistência técnica ou ocina autorizada. Eliminação Não elimine aparelhos fora de uso, pilhas e baterias juntamente com o lixo doméstico! A embalagem, o aparelho e os acessórios são fabricados com materiais recicláveis e devem ser eliminados de forma correspondente.P Tradução do manual de instruções original

Cortador de relva a gasolina Ajuda em caso de avarias Atenção! A lâmina e o eixo do motor não devem ser alinhados. Avaria Solução O motor não arranca ▪ Abasteça com gasolina

• Coloque a alavanca de aceleração na posição "Start"

• Ligue a bobina de arranque

• Empurre a alavanca do motor em direcção à barra superior

• Verique as velas de ignição e substitua, se necessário

• Rode a lâmina de corte livremente

• Recarregue a bateria de arranque

• Arranque sobre uma superfície com relva já cortada Redução da potência do motor

• Corrija a altura de corte

• Ae/substitua a lâmina de corte

• Reduza a velocidade de trabalho Corte desigual ▪ Ae/substitua a lâmina de corte

• Corrija a altura de corte O cesto de recolha de relva não enche o suciente

• Ae/substitua a lâmina de corte

• Limpe a rede do cesto de recolha de relva

• Limpe o canal de descarga/a caixa A tracção às rodas não funciona

• Regule o cabo de controlo

• A correia trapezoidal apresenta defeito

• Contacte a ocina de assistência técnica

• Remova a sujidade no sistema de tracção às rodas, correia dentada e engrenagem

• Lubrique as rodas livres (pinhão de accionamento no eixo de transmissão), pulverizando-as com óleo As rodas não giram com a transmissão ligada

• Retire os parafusos das rodas

• O cubo da roda apresenta defeito

• A correia trapezoidal apresenta defeito

• Contacte a ocina de assistência técnica O aparelho gera vibrações invulgarmente intensas

• Verique a lâmina de corte Em caso de avarias não indicadas nesta tabela ou que não consiga resolver, contacte o nosso serviço de apoio a clientes pertinente.P 91470 591_c Garantia Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico, durante o prazo de validade legal aplicável da prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho. Só podemos aceitar a garantia: Não podemos aceitar a garantia: Se o aparelho for usado correctamente Se o manual de instruções for respeitado Se forem usadas peças sobressalentes originais Se se tentar reparar o aparelho Se forem feitas alterações técnicas no aparelho Se o aparelho não for usado correctamente (por exemplo, utilização industrial ou comunitária) Situações não abrangidas pela garantia: Danos na pintura provocados pelo desgaste normal Peças de desgaste que estejam identicadas com XXX XXX (X) no cartão de peças sobressalentes Motores de combustão - neste caso aplica-se a garantia separada do fabricante do motor em questão Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a clientes autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afecta o direito a reivindicações de garantia legais do comprador em relação ao vendedor.

A inspecção por um técnico especializado é sem- pre necessária em caso de: colisão com um obstáculo paragem brusca do motor danos na transmissão correia trapezoidal com defeito lâmina torta eixo do motor torto Declaração de conformidade CE Consulte o manual de instruções de montagemI Traduzione delle istruzioni per l‘uso originali
