Tipo di prodotto	Tagliaerba a benzina
Marchio	AL-KO
Modello	Premium 520 SPH
Alimentazione	Benzina senza piombo
Tipo di motore	Motore a combustione interna 4 tempi
Capacità olio motore	Circa 0,6 L
Regolazione altezza di taglio	Centrale, per asse o individuale (a seconda del modello)
Sacco erba	Sì, con indicatore di livello
Funzione triturazione (mulching)	Sì (kit di triturazione opzionale)
Espulsione laterale	Opzionale (canale di espulsione)
Trasmissione ruote	Opzionale (trazione)
Frizione lama	Opzionale
Avviamento	Manuale (cavo) o elettrico opzionale
Dispositivi di sicurezza	Barra di sicurezza, deflettore
Manutenzione	Pulizia dopo l'uso; cambio olio; sostituzione filtro aria e candela
Utilizzo conforme	Prato privato, erba secca
Utilizzo non conforme	Parchi, impianti sportivi, agricoltura, tempo piovoso
Garanzia	Legale secondo il paese di acquisto
Riparabilità	Pezzi di ricambio originali; riparazione presso centri autorizzati

Domande frequenti - Premium 520 SPH AL-KO

Come avviare il motore del tagliaerba Premium 520 SPH?

Assicurarsi che la barra di sicurezza sia premuta, posizionare la leva dell'acceleratore su Start (se applicabile), quindi tirare rapidamente il cavo di avviamento. Per un avviamento a freddo, utilizzare lo starter o il pulsante di spunto a seconda del modello. Fare riferimento al manuale per le varianti.

Come regolare l'altezza di taglio?

L'altezza di taglio si regola tramite una regolazione centrale (pulsante) o per ruota. Sul modello centrale, tenere premuto il pulsante e spingere o tirare per abbassare o alzare. Assicurarsi che tutte le ruote siano nella stessa posizione. Regolare solo a motore spento e lama ferma.

Perché il motore non si avvia?

Controllare il livello della benzina, la posizione della leva dell'acceleratore (su Start), l'azionamento dell'avviatore. Controllare anche la candela di accensione, il filtro dell'aria, e assicurarsi che la lama giri liberamente. Se necessario, ricaricare la batteria di avviamento (se presente).

Come mantenere la lama di taglio?

Controllare regolarmente lo stato della lama. Per l'affilatura o la sostituzione, rivolgersi a un centro autorizzato. Le lame devono essere equilibrate per evitare vibrazioni. Indossare guanti durante qualsiasi intervento.

Come cambiare l'olio motore?

Preparare un contenitore di raccolta. Lasciare defluire l'olio dal foro di riempimento o aspirarlo. Smaltire l'olio usato presso un centro di riciclaggio. Non gettarlo nei rifiuti domestici né negli scarichi.

Quali sono le precauzioni di sicurezza importanti?

Non far mai funzionare il motore in un locale chiuso. Tenere bambini e altre persone a distanza. Indossare abbigliamento adeguato (pantaloni lunghi, calzature robuste). Non tagliare su pendenze superiori a 20° e sempre in traverso. Spegnere il motore prima di qualsiasi intervento.

Come utilizzare il kit di triturazione (mulching)?

Rimuovere il sacco erba, sollevare il deflettore e inserire il kit di triturazione nell'apertura di espulsione fino a quando si blocca. L'altezza dell'erba prima della triturazione non deve superare 8 cm, e dopo la triturazione almeno 4 cm. Tagliare regolarmente per risultati migliori.

Cosa fare in caso di vibrazioni anomale?

Spegnere immediatamente il motore e controllare la lama di taglio. Se danneggiata o sbilanciata, farla sostituire da un professionista. Le vibrazioni possono anche provenire da fissaggi allentati.

Come pulire il tagliaerba dopo l'uso?

Pulire l'apparecchio dopo ogni utilizzo. Non utilizzare getti d'acqua perché l'acqua può penetrare nel motore e nel carburatore. Utilizzare una spazzola o un panno. Controllare anche il sacco erba e il condotto di espulsione.

Quali tipi di benzina e olio utilizzare?

Utilizzare benzina normale senza piombo. Per l'olio motore, seguire le raccomandazioni del produttore del motore (generalmente un olio 4 tempi). La capacità dell'olio è di circa 0,6 L.

MANUALE UTENTE Premium 520 SPH AL-KO

Afilar o sustituir la cucilla

Las cuchillas desafiladas o danadas deben aflír-se o sustituirse solamente en un punto de service o taller autorizzato
Las cuchillas aflidasdeferan equilibrarse

jAtencion!

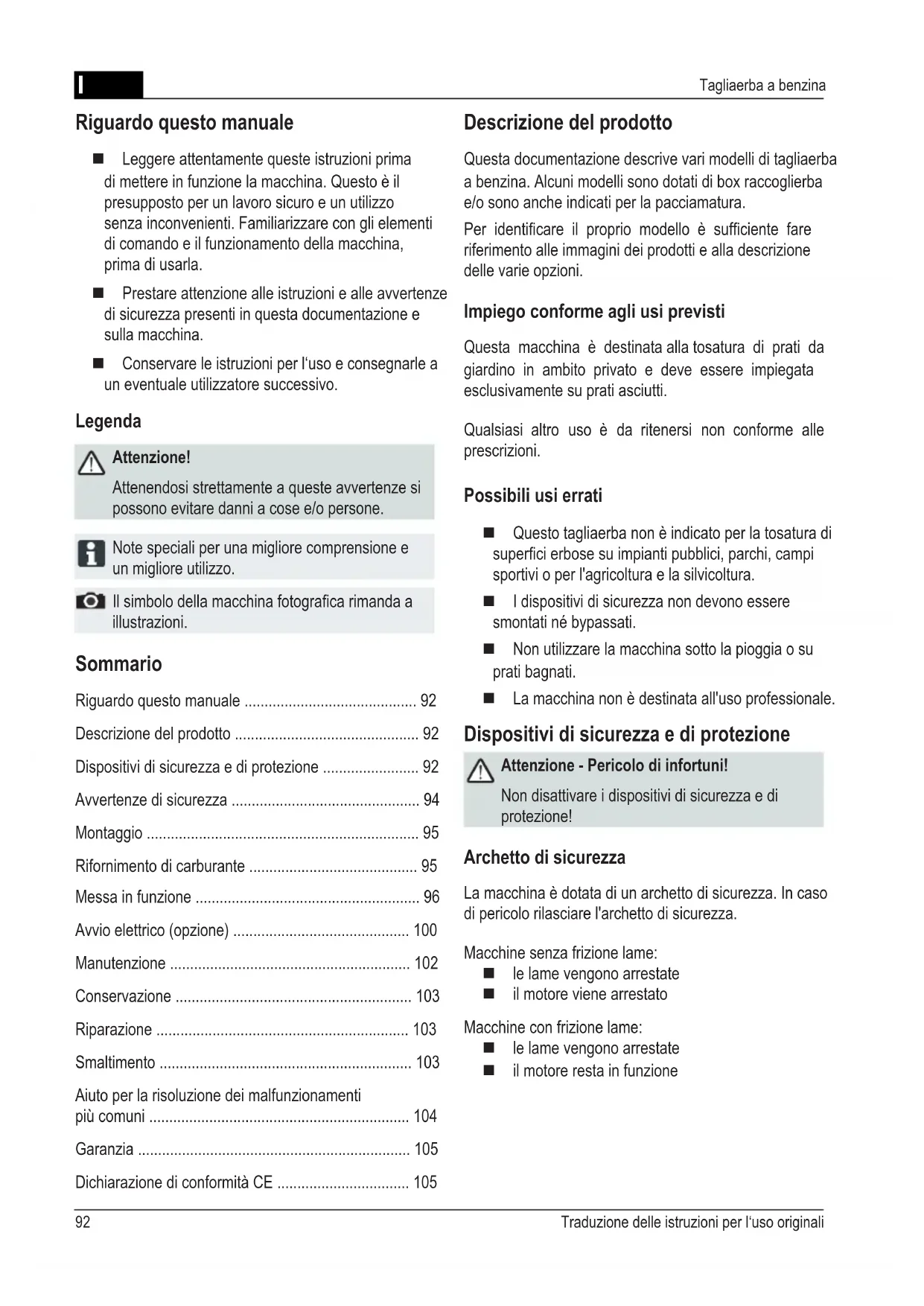

Leggere attendamente queste istruzioni prima di mettere in funzione la macchina. Questo è il presupposto per un lavoro sicuro e un utilizzo alla conveniently. Familiarizzato con gli elementi di commando e il funzionamento della macchina, prima di usarla.
- Prestare attenzione alle istruzioni e alle avventenze di sicurezza presenti in questa documentazione e sulla macchina.
- Conservare le istruzioni per l'uso e consegnare a un eventuale utilizzatore successivo.

Legenda

Attenzione!

Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.

Note speciali per una migliorare comprensione e un migliorare utilizzato.

Il symbolo della macchina fotografica rimanda a illustrazioni.

Summario

Riguardoquestomanuale 92
Descrizione del prodotto 92
Dispositivi di sicurezza e di protezione 92
Avvertenze di sicurezza 94
Montaggio 95
Rifornimento di carburante 95
Messa in funzione 96
Avvio elettrico (opzione) 100
Manutenzione 102
Conservazione 103
Riparazione 103
Smaltimento 103
Aiuto per la risoluzione dei malfunzionamenti
più comuni 104
Garanzia 105
Dichiarazione di conformità CE 105

Descrizione del prodotto

Questa documentazione descrive vari modelli di tagliaerba a benzina. Alcuni modelli sono dotati di box raccoglierba e/o sono ancche indicati per la pacciamatura.

Per identificare il proprio modello è sufficientefare riferimento alle immagini dei prodotti e alla descrizione delle varie opzioni.

Impiego conformeagli usi previsti

Questa macchina è destinata alla tosatura di prati da giardino in ambito privato e deve essere impiegata esclusivamente su prati asciutti.

Qualsiasi altro uso è da ritenersi non conforme alle prescrizioni.

Possibili usi errati

• Questo tagliaerba non è indicato per la tosatura di superfici erbose su impianti pubblici, parchi, campi sportivi o per l'agricoltura e la silvicoltura.
  I dispositivi di sicurezza non devono essere smontati né bypassati.
  Non utilizzato la macchina sotto la pioggia o su prati bagnati.
  La macchina non è destinata all'uso professionale.

Dispositivi di sicurezza e di protezione

Attenzione - Pericolo di infortuni!

Non disattivare i dispositiivi di sicurezza e di protezione!

Archetto di sicurezza

La macchina è dotata di un archetto di sicurezza. In caso di pericolò rilasciare l'archetto di sicurezza.

Macchineenza frizione lame:

le lame vengono arrestate
il motore viene arrestato

Macchine con frizione lame:

le lame vengono arrestate
il motore resta in funzione

Sportello di protezione

Questo sportello protege dall'eventuale proiezione di materiale fuori dal tagliaerba.

1	Fune di avviamento 9 Regolazione in altozza progressiva*
2	Avvio, stop* 10 Frizione lame*
3	Trazione ruote* 11 Trasmissione Vario*
4	Archetto di sicurezza 12 Istruzioni per l'uso
5	Regolazione in altozza ergonomica* 13 Inserto per scarico*
6	Indicatore di riempimento* 14 Sportello di chiusura*
7	Sportello di protezione* 15 Kit pacciamatura*
8	Box raccoglierba* * a seconda del modello

Simboli sulla macchina

Attenzione! Particolare attenzione durante l'impiego.		Prima di esquire dei lavori sulla lamacompleta estrreire il cappuccio dellacandela di accensione.
Prima della messa in funzione leggere le istruzioni d'uso!		Rilasciare il freno motore.
Tenere lontano le altre persone alla zona di pericolo!		Inserire la trazione ruote.
Tenere mani e piedi lontano alla lamacompleta!		Comando a distanza acceleratoreAvvio / Stop.
Mantenere una distanza corretta dall'area di pericolo.

Simboli aggianti per le machine con avviamento elettrico

Attenzione! Pericolo di scossa elettrica.

Mantenere il cavo di collegamento lontano dalle lame.

Prima di eseguire interventi di manutenzione o in caso di cavo danneggiato, scollegare sempre la macchina dalle rete elettrica.

Avvertenze di sicurezza

Attenzione!

Utilizzato la macchina solo in condizioni tecniche perfette!

Attenzione - Pericolo di infortuni!

Non disattivare i dispositiivi di sicurezza e di protezione!

Attenzione - Pericolo di incendio!

Non ripore la macchina con il serbatoio piano in edifici dove i vapori di benzina possano entrare a fatto con fiamme libero o scintille!

Mantenere libera da residui di tosatura, da benzi- na e da olio l'area del motore, dello scappamento, della batteria e del serbatoio carburante.

Tenere lontano le altre persone alla zona di pericolo.

L'utente o il proprietario della macchina è da considerarsi responsable in caso di incidenti con danni a terzi o alle relative propietà.
La macchina non deve essere utilizzata da bambini o da persona che non conoscano queste istruzioni per l'uso.
Rispettare le disposizioni locali in merito all'età minima dell'utente della macchina.
Nonutilizzare lamacchina quandosi èsotto l'influsso di alco,droghe o medicinali.
Indossare indumenti da lavoro adeguati:

pantaloni lunghi
scarpe robuste e antiscivolo
cuffie protettive per l'udito

Qualora si lavori su un tratto in pendenza:

mantenere sempre una posizione stabile
- posizionarsi sempre traversalmente al pendio, mai in senso longitudinale
non tosare superfici erbose con un dislivello superiore ai 20^

usare particolare attenzione quando si cambia direzione di marcia

Lavorare sempre con un'illuminazione sufficiente (che si tratti di luce naturale o artificiale).
Mantenere il corpo, gli arti e i vestiti sufficientemente lontano dalle lame.
Osservare le disposizioni nazionali in materia di durata d'esercizio.
Non lasciare incustodita la macchina pronta al funzionamento.
Lavorare soltanto con lame adeguatamente affiliate.
Non azionare mai la macchina con dispositivi/griglia di sicurezza difettosi.
Non azionare mai la macchina con dispositivi di sicurezza non completeness montati (per es.: sportello di protezione, dispositivi di raccolta erba).
- Prima di agli utilizzato controllare che la macchina sia in perfetto stato, se necessario sostituire i componenti danneggiati.
Spagnere il motore, attendere l'arresto completo della macchina ed estrarre il cappuccio della candela di accensione:

quando si ripone la macchina
■ qualora si verifichino anomalie
prima di rimuovere eventuali blocchi
prima di rimuovere eventuali ostruzioni
in seguito al contatto con corpi estranei
in caso di guasti e vibrazioni insolite dell'apparecchio

Prima di agli avvio del tagliaerba verificare cheesso non sia danneggiato ed eseguire le riparazioni necessarie.

■ Inserire il cappuccio della candelà di accensione e avviare il motore:

• dopo aver rimioso le anomalie (vedere tabella anomalie) e aver controllato la macchina
  — downtime aver pulito la macchina

Controllare accuramente la superficie erbosa da tosare e rimuovere tutti i corpi estranei.
Prestare particolare attenzione quando si inverte la direzione di marcia del tagliaerba o quando lo si avvicina a sé.
Non utilizzato il tagliaerba sopra a ostacoli (per es. rami, radici di alberi).
Rimuovere l'erba tagliata solo a motore completenessfermo.

Disattivare il motore / le lame qualora si attraversi una superficie che non si intende tosare.
Non sollevare o trasportare mai la macchina con il motore in funzione.
Non mangiare o bere durante il rabbocco della benzina o dell'olio del motore.
Non inalare i vapori di benzina.
Condurre l'apparecchio a passo d'uomo
■ Prima dell'uso assicurarsi che i dadi, le viti e i bullo-ni siano inserti saldamente

Montaggio

Fare riferimento alle istruzioni di montaggio allegate.

Attenzione!

La macchina delve essere azionata solo dopo essere stata Completely montata.

Rifornimento di carburante

Prima della messa in funzione del tagliaerba occorre riempire il serbatoio.

Attenzione - Pericolo di incendio!

La benzina e I'olio sono estremamente infiammabili!

Attenersi sempre al manuale d'uso fornito in dotazione dal produttore del motore.

Mezzi di esercizio

	Benzina Olio motore
Tippo: benzina normale /enza piombo		vedere leindicazioni del produttore del motore
Quantità:vedere leindicazionidel produttore delmotore		ca. 0,6 l

Sicurezza

Avvertimento!

Non lasciare mai il motore acceso in luoghi chiusi. Pericolo di avvelamento!

• Conservare la benzina e l'olio solo in contentitori previsti per questo scopo.
  Rabboccare o scaricare la benzina o l'olio solo a motore freddo e all'aperto.
  Non rabboccare la benzina o l'olio quando il motore è in funzione.
  ■ Non riempireccessivamente il serbatoio (la benzina si espande).
  Non fumare durante il rifornimento.
  Non aprire il tappo del carburante con motore caldo o in funzione.
  Sostituire il serbatoio o il tappo del carburante se danneggiati.
  Chiudere sempre saldamente il coperchio del serbatoio.
  Se fuoriuscita della benzina:

non avviare il motore
evitare tentativi di accensione
■ pulire la macchina

Se fuoriuscito dell'olio:

non avviare il motore
raccogliere l'olio versato con un legante appropriato o con uno strofinaccio, dopodiché smaltirlo in maniera conforme alle normative vigenti
■ pulire la macchina

L'olio ESAusto non delve:

essere gettato nei rifiuti
■ essere versato nella rete fognaria, negli scarichi o per terra

Consigliamo diMETTERE'olio eausto in un contentitore chiuso e di portarlo presso un centro di riciclaggio o un centro di assistenza clienti.

Rabbocco della benzina

1. Svitare il tappo del serbatoio e riporlo in un luogo pulito.
2. Rabboccare la benzina servendosi di un imbuto.
3. Chiudere bene l'aperture del serbatoio e pulirla.

Rabbocco dell'olio del motore

1. Svitare il tappo del serbatoio dell'olio e riporlo in un luogo pulito.
2. Rabboccare l'olio servendosi di un imbuto.
3. Chiudere bene l'aperture del serbatoio dell'olio e pulirla.

Messa in funzione

Attenzione!

Non utilizzato la macchina in caso di lame o componenti di fissaggio allentati, danneggiati o usurati.

Prima di agli messa in funzione effettuare un controllo visivo.

Il simbolo della macchina fotografica nelle pagine seguenti fa riferimento alle illustrazioni, pagina 4-7.

Impostazione dell'altezza di taglio

Attenzione - Pericolo di infortuni!

Regolare l'altezza di taglio solo a motore spento e con le lame perfettamente ferme.

• Regolare sempre tutte le ruote alla stessa altezza di taglio.
• La regolazione dell'altezza di taglio dipende dal modello di tagliaerba.

Regolazione centrale (1)

1. Mantenere premuta la manopola della regolazione in altezza centrale (1/1).

Per una tosatura più corta spingere verso il basso l'impugnatura della regolazione in altezza centrale (1/2)
Per una tosatura più lunga spingere verso l'alto l'impugnatura della regolazione in altezza centrale (1/2)
Viene visualizzato il livello della regolazione in altezza centrale (1/3)

1. Rilasciare la manopola in corrispondenza dell'altezza di taglio desiderata.

Regolazione dell'asse o regolazione centrale (2, 3)

1. Spingere lateralmente la leva di sblocco e mantenerla premuta.
2. Spostare la leva verso sinistra o destra all'altezza di taglio desiderata.
3. Far scattare in sede la leva.
4. Assicurarsi che tutte le ruote siano regolate nella stessa posizione.

Regolazione velocelle delle singole ruote o regolazione dell'asse (4)

1. Spingere lateralmente la leva di sblocco e mantenerla premuta.
2. Spostare la leva verso sinistra o destra all'altezza di taglio desiderata.
3. Far scattare in sede la leva.
4. Assicurarsi che tutte le ruote siano regolate nella stessa posizione.

Regolazione delle singole ruote (R)

1. Allentare la vite della ruota.
2. Inserire la vite nel foro all'altezza di taglio desiderata.
3. Serrare la vite.
4. Assicurarsi che tutte le ruote siano regolate nella stessa posizione.

Regolazione dell'asse centrale (10)

1. Appoggiare entrambi i pollici alle estremità dell'asse.
2. Inserire le dita/DDo al corpo del tagliaerba.
3. Con entrambi i pollici estrarre l'asse alla tacco per l'altezza di taglio utilizzata sino a quel momento.
4. Con entrambi i pollici tirare l'asse fino alla tacco per l'altezza di taglio desiderata e farlo scattare in sede.
5. Assicurarsi che tutte le ruote siano regolate nella stessa posizione.

Tosatura con box raccoglierba

Attenzione - Pericolo di infortuni!

Rimuovere o montare il box raccoglierba solo a motore spento e con le lame perfettamente ferme.

1. Sollevare lo sportello di protezione e agganciare il box raccoglierbaagli apposti sostegni (8).

Indicatore di riempimento

Il flusso d'aria durante la tosatura spinge verso l'alto l'indicatore di riempimento (7a).

Quando il box raccoglierba è piano, l'indicatore di riempimento arrivava fino al box stesso (7b). Il box raccoglierba deve essere svuotato.

Svuotamento del box raccoglierba

1. Sollevare lo sportello di protezione.
2. Sganciare il box raccoglierba ed estrarlo tirandolo all'indietro (8).
3. Svuotare il box raccoglierba.
4. Sollevare lo sportello di protezione e riagganciare il box raccoglierbaagli apposti sostegni (8).

Tosatura Senza box raccoglierba

Attenzione!

Effettuare la tosatura senza box raccoglierba solo se la molla a torsione dello sportello di protezione funziona correttamente.

Grazie alla forza della molla, lo sportello di protezione aderisce al corpo del tagliaerba. L'erba tagliata viene quindi espulsa verso il basso all'indietro.

Tosatura con kit di pacciamatura (opzione)

Con la pacciamatura il materiale tagliato non viene raccolto, ma rimane sul prato. In quello modo il terreno non si secca eccessivamente e viene alimentato con sostanze nutritive.

I migliorari risultati si ottengono esuguendo dei tagli regolari di ca. 2 cm. Solo l'erba giovane con foglioline tenere marcisce velocamente.

Altezza dell'erba prima della pacciamatura: al massimo 8 cm
Altezza dell'erba après la pacciamatura: almeno 4 cm

Adattare la velocità al processo di pacciamatura, non procedere troppo velocamente.

Inserimento del kit di pacciamatura

Attenzione - Pericolo di infortuni!

Rimuovere o montare il kit di pacciamatura solo a motore spento e con le lame perfettamente ferme.

1. Rimuovere il box raccoglierba (68).
2. Sollevare lo sportello di protezione e insertire il kit di pacciamatura nel vano di espulsione (9). Il disposativo di blocco deve scattare in sede.

Qualora il kit di pacciamatura non scatti in sede,
eso rischia di essere danneggiato,osi come le
lame.

Rimozione del kit di pacciamatura

1. Sollevare lo sportello di protezione.
2. Sbloccare il kit di pacciamatura ( 10/1).
3. Estrarre il kit di pacciamatura (10/2).

Tosatura con scarico laterale (opzione)

Attenzione - Pericolo di infortuni!

Rimuovere o montare l'inserto per lo scarico laterale solo a motore spento e con le lame perfettamente ferme.

Applicazione dell'inserto per lo scarico laterale

1. Rimuovere il box raccoglierba e insere il kit di pacciamatura.
2. Aprière la copertura per lo scarico laterale e tenerla ferma (11/1).
3. Inserire il canale di scarico laterale ( 11/2).
4. Chiudere lentamente la copertura. La copertura fa si che il canale di scarico laterale non cada.

Rimozione dell'inserto per lo scarico laterale

1. Aprière la copertura per lo scarico laterale e tenerla ferma (11/1).
2. Rimuovere lo scarico laterale e chiudere la copertura (11/2).

Regolazione dell'altezza di impugnatura (opzione)

Regolazione con manopole

1. Mantenere premute entrambé le manopole sulla parte superiore del manico e regolare la posizione desiderata (12/1).
2. Rilasciare le manopole affinché la parte superiore del manico scatti in sede.

Regolazione con staffe di bloccaggio

1. Tenere fermo il manico e allentare entrambe le staffe di montaggio (12/2).
2. Portare il manico nella posizione desiderata.
3. Chiudere le staffe di bloccaggio.

Avvamento del motore

Attenzione - Pericolo di avvelamento! Non lasciare mai il motore acceso in luoghi chiusi.

Attenzione - Pericolo di infortuni!
Durante l'avvio non ribaltare la macchina.

• Avviare il motore solo con le lame montate (la massa delle lame da impulso).
• All'avvio del motore a temperatura di esercizio NON utilizzato la leva choke o il primer.
• Non modificare le impostazioni di regolazione sul motore.

Non mettere in funzione la macchina qualora il canale di scarico non sua coperto da uno di quello componenti:

box raccoglierba
sportello di protezione
kit di pacciamatura

Premere l'interruttore di avviamento con particolare attenzione, conformmente alleindicazioni del produttore.
Mantenere i piedi a un'adeguata distanza di sicurezza dalle lame della macchina.
■ Avviare la macchina in un punto dove l'erba sia Bassa.

Simboli di posizione sulla macchina:

Choke* ON OFF	N I I I
Comando a distan-za acceleratore* Avvio Stop
Comando a distanza accelerata-tore con choke*	N I N
Trasmissione Vario* Veloce Lenta	□ □ □ □
Frizione lame* ON OFF

*a seconda del modello

Avviamo manuale

senza dato a distanza acceleratore, con choke

Choke

ON

OFF

1. Portare la leva choke in posizione 1 (13/1).
2. Portare la barra di sicurezza versus la parte superiore del manico e mantenercela (17) - La barra di sicurezza non scatta in sede.
3. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (18).
4. Dopo che il motore si è riscaldato (ca. 15-20 secondi) portare la leva choke in posizione 2 (13/2).

La regolazione di accelerazione del motore è fissa.

Non è possibile regolare il numero di giri.

senza comando a distanza acceleratore, con primer (16)

1. Premere il primer 3 volte con un intervallo di circa ca. 2 secondi (16). Con temperature inferiori ai 10^ premere il primer 5 volte.
2. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo 17) L'archetto di sicurezza non scatta in sede.
3. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (18).

La regolazione di accelerazione del motore è fissa.

Non è possibile regolare il numero di giri.

senza dato a distanza acceleratore, Senza primer/choke

1. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo 17) L'archetto di sicurezza non scatta in sede.
2. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (18).

La regolazione di accelerazione del motore è fissa.

Non è possibile regolare il numero di giri.

con datoa distanzaacceleratore,con choke

Comando a
distanza accelerata
tore con choke

1. Portare la leva dell'acceleratore in posizione 14/1).
2. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo 17) L'archetto di sicurezza non scatta in sede.
3. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (18).
4. Dopo che il motore si è riscaldato (ca. 15-20 secondi) portare la leva choke in posizione tra e 14/2).

con dato a distanza acceleratore, sensa primer/ choke

Comando a distanza acceleratore Avvio Stop

1. Portare la leva dell'acceleratore in posizione (20/1).
2. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo 17) L'archetto di sicurezza non scatta in sede.
3. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (18).
4. Dopo che il motore si è riscaldato (ca. 15-20 secondi) portare la leva choke in posizione tra e 20).

con comando a distanza acceleratore, con primer (16)

Comando a distanza acceleratore
Avvio Stop

1. Portare la leva dell'acceleratore in posizione (20/1).
2. Premere il primer 3 volte con un intervallo di circa ca. 2 secondi (16). Con temperature inferiori ai 10^ premere il primer 5 volte.
3. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo (17) - L'archetto di sicurezza non scatta in sede.
4. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (18).
5. Non appena il motore entra in funzione, per raggiungere il numero di giri desiderato portare la leva dell'acceleratore in una posizione tra e (20).

Avvio elettrico (opzione)

Avvio elettrico con primer (6)

1. Portare la leva dell'acceleratore in posizione "START" (15/1).
2. Premere il primer 3 volte con un intervallo di circa ca. 2 secondi (16). Con temperature inferiori ai 10^ premere il primer 5 volte.
3. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo (17) - L'archetto di sicurezza non scatta in sede.
4. Ruotare completeness versus destra la chiave di accensione nell'interruttore di accensione (19).
5. Non appena il motore entra in funzione, rilasciare la chiave di accensione (quest'ultima ritornera alla posizione "0").
6. A seconda del numero di giri desiderato portare la leva dell'acceleratore in una posizione tra e 15/2).

Avviamento elettricoenza primer/choke (15)

1. Portare la leva dell'acceleratore in posizione "START" (15/1).
2. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo 17) L'archetto di sicurezza non scatta in sede.
3. Ruotare completeness versus destra la chiave di accensione nell'interruttore di accensione (19).
4. Non appena il motore entra in funzione, rilasciare la chiave di accensione (quest'ultima ritornera alla posizione "0").
5. A seconda del numero di giri desiderato portare la leva dell'acceleratore in una posizione tra e 15/2).

Frizione lame (opzione)

Frizione lame ON

Per mezzo della frizione lame, queste ultime possono essere innestate o disinnestate quando il motore continua a girare.

Innesto delle lame

1. Portare l'archetto di sicurezza versus la parte superiore del manico e mantenercelo (17) - L'archetto di sicurezza non scatta in sede.
2. Allontanare la leva della frizione dal corpo della macchina (21/1) - Le lame vengono innestate.

Disinnesto delle lame

1. Rilasciare l'archetto di sicurezza ( 25).

2. Le lame vengono disinnestate.

3. La leva della frizione viene portata in posizione di riposo (21/2).

Spegnimento del motore

Macchinaenza frizione lame

1. Portare la leva dell'acceleratore in posizione (20/2).

2. Rilasciare l'archetto di sicurezza ( 25).

3. Il motore si spegne.

Attenzione - Pericolo di gravi lesions da taglio!

Il motore più continuare a girare. Dopo lo spegnimento, assicurarsi che il motore sia fermo.

Macchina con frizione lame

Frizione lame

ON

1. Rilasciare l'archetto di sicurezza (13).

2. Portare la leva dell'acceleratore in posizione (20/2).

3. Il motore si spegne.

Attenzione - Pericolo di gravi lesioni da taglio!

Il motore più continuare a girare. Dopo lo spegnimento, assicurarsi che il motore sia fermo.

Trazione ruote (opzione) (22)

Attenzione!

Inserire la trazione solo a motore acceso.

Inserimento della trazione ruote

1. Premere l'archetto di innesto della trasmissione contro la parte superiore del manico e mantenerlo premuto (22) - L'archetto di innesto della trasmissione non scatta in sede.

-La trazione ruote viene inserta.

Disinserimento della trazione ruote

1. Rilasciare l'archetto di innesto della trasmissione (24).

-La trazione ruote viene disinserita.

Transmission Vario (Speed Control) (opzione)

Trasmissione

Vario

Velocity

Lenta

Grazie alla trasmissione Vario la velocità di marcia del tagliaerba cui si sono seggati in maniera continua.

Attenzione!

Inserire la leva solo a motore acceso.

L'attivazione a motore spento può danneggiare il meccanismo di trasmissione.

Per augmentare la velocità spostare la leva (23) in direzione (3/2).
Per diminuire la velocità spostare la leva (23) in direzione (13/1).

Adattare sempre la velocità di marcia alle condizioni del terreno e del prato.

Manutenzione

Attenzione - Pericolo di infortuni!

• Prima di qualsiasi intervento di manutenzione spagnere sempre il motore ed estrarre il cappuccio della candela di accensione.
• Il motore può continuare a girare. Dop lo spegnimento, assicurarsi che il motore sia fermo.
• Per qualunque intervento di manutenzione e cura della lama, indossare sempre quanti da lavoro!

Controllare regolarmente il funzionamento e lo stato di usura del dispositivo di raccolta dell'erba.
Pulire la macchina dopo agli utilizzato.
Non spruzzare acqua sulla macchina.

La penetrazione di acqua al suo interno cui provocare danni (impianto di accensione, carburatore).

Controllare regolarmente che le lame non siano danneggiate.
Sostituire sempre i silenziatori difettosi.

Inclinazione del tagliaerba

A seconda del tipo di fabbricazione del motore:

il carburatore / filtrodell'aria devono essere rivolti versuso l'alto (26)
la candelà di accensione deve essere rivolta verso l'alto (27)

Osservare il manuale operativo del produttore del motore!

Affilamento / sostituzione delle lame

Far aggiare / sostituire le lame consumate o danneggiate esclusivamente da un apposto centro di assistenza o da una ditta specializzata autorizzata.
- Dopo esser state affiliate, le lame devono essere equilibrate.

Attenzione!

Lame non equilibrate causano forti vibrazioni che danneggiano il tagliaerba.

Caricamento della batteria dello starter (opzione)

La batteria dello starter è esente da manutenzione e normalmente viene ricaricata dal tagliaerba.

In casi particulari la batteria necessita di essere ricaricata dall'utente:

• delloacquisto del tagliaerba per la prima messa in funzione
  ■ qualora sia scarica, prima della pausa invernale o in caso di tempi di arresto prolongati (>6 mesi)

Proceso di carica:

1. Estrarre il caricabatteria dal vano batteria.
2. Staccare il cavo della batteria dal cavo del motore (C 28).
3. Collegare il cavo della batteria con il cavo del caricabatteria (29).
4. Collegare il caricabatteria alla rete elettrica. La tensione di rete deve corrispondere alla tensione di esercizio del caricabatteria.

Il tempo di carica è di ca. 36 ore.

Utilizzare esclusivamente il caricabatteria originale in dotazione.

Attenzione!

• Caricare la batteria dello starter solo in ambienti asciutti e ben aerati.
• Durante il processo di carica non mettere in funzione il tagliaerba.

Manutenzione del motore

Cambiodell'olio del motore

1. Per raccogliere l'olio utilizzato un recipiente adeguato.
2. Lasciar scorrere tutto l'olio fuori dall'apposita aperture o aspirarlo.

Smaltire l'olio motore ESAusto in modo ecologico! Consigliamo di mettere l'olio ESAusto in un contentatore chiuso e di portarlo presso un centro di riciclaggio o un centro di assistenza clienti.

L'olio ESAusto non delve

• esseregettatoneirifiuti
• essere versato nella rete fognaria o negli scarichi
• essere versato sul terreneo

Sostituzione del filtro dell'aria

Seguire leindicazioni del produttore del motore.

Sostituzione della candela di accensione

Seguire leindicazioni del produttore del motore.

Trazione ruote (opzione)

Regolazione del cavo bowden

Qualora con il motore in funzione non si riesca a insertire o disinserire la trazione ruote, sare necessario correggere la posizione del cavo bowden.

Attenzione!

Regolare il cavo bowden solo a motore spento.

1. Ruotare in direzione della freccia l'elemento di regolazione del cavo bowden (30).
2. Per verificare la regolazione accendere il motore e insereire la trazione ruote.
3. Qualora la trazione ruote continui a non funzionare, far riparare il tagliaerba presso un centro di assistenza o una ditta specializzata autorizzata.

Lubrificazione della ruota dentata motrice

Di tanto in tanto occorre lubricicare con dell'olio a spray la ruota dentata motrice sull'albero di trasmissione.

La trasmissione della trazione ruote è esente da manutenzione.

Conservazione

Attenzione - Pericolo di esplosione!

Non conservare la macchina in prossimità di fiamme libero o fonti di calore.

Lasciar raffreddare il motore.
Per risparmiare spazio ribaltare la parte superiore del manico (31, 32).
■ Asciugare la macchina e conservarla fuori alla portata di bambini e persone non autorizzate all'uso.
Conservare la batteria dello starter al riparo dal gelo.
Di tanto in tanto ricaricare la batteria dello starter.
Svuotare il serbatoio della benzina.
Estrarre il cappuccio della candela di accensione.

Riparazione

Gli interventi di riparazione possono essere eseguiti esclusivamente da centri di assistenza o ditte specializzate autorizzate.

Smaltimento

Non smaltire vecchie macchine, pile o batterie con i rifiuti domestici!

Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di consegenza.

Aiuto per la risoluzione dei malfunzionamenti più comuni

Attenzione!

Non intervenire sulla regolazione delle lame e dell'albero motore.

Malfunzionamento Soluzione
Il motore non si avvia • Rabboccare la benzina
	• Posizionare la leva dell'acceleratore su "Start"
	• Inserire la leva choke
	• Premere l'archetto di innesto della trasmissione contro la parte superiore del manico
	• Controllare ed eventualmente sostuire le candele
	• Pulire il filtrlo dell'aria
	• Far ruotare le lame
	• Ricaricare la batteria dello starter
	• Mettere in funzione la macchina su una superficie più tosata
Potenza del motore ridotta • Correggere l'altezza di taglio
	• Affilare / sostuire le lame
	• Pulire il canale di scarico / il corso della macchina
	• Pulire il filtrlo dell'aria
	• Diminuire la velocità di esercizio
Taglio non netto • Affilare / sostuire le lame
	• Correggere l'altezza di taglio
Il box raccoglierba non si riempie a sufficientia
La trazione ruote non funziona
Con la trasmissione inserta le ruote non girano
La macchina produce vibrazioni eccessive

In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio assistenza clienti di zona.

• Controllo di un technician specializzato sempre necessario:

• dello sconto con un ostacolo
  in caso di arresto improvviso del motore
  in caso di danni alla trasmissione
  se la cinghia trapezoidale edifettosa
  se la lama è storta
  se l'albero motore è storto

Dichiarazione di conformità CE

• videere le istruzioni di montaggio

Garanzia

Qualsiasi difetto del materiale o di fabbricazione sare除去 iminato durante il periodo di garanzia previsto alla legge, a sua scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende delle leggi del paese, in cui viene acquistata la macchina.

La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:

utilizzo corretto della macchina

tentatividi riparazione sullamacchina

rispetto delle istruzioni per l'uso

modifiche tecniche alla macchina

impiego di ricambi originali

impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico)

Sono esclusi alla garanzia:

danni alla vernice riconducibili alla normale usura

particolari soggetti a usura, che sulla schedaricambi siano contrassegnati da XXX XXX (X)
motori a combustione - Per quosti valgono le norme di garanzia del produttore del motore

Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.

Merk - fare for personskader!

Merk - fare for personskader!

Advarsel - Brannfare!

Merk - fare for personskader!

Merk - fare for personskader!

Merk - fare for personskader!

Bioklippesettet mä kun settes inn erer tas ut narnotoren er avslatt og skjerekniven star stille.

Merk - fare for personskader!

Merk - fare for personskader!

Merk - fare for personskader!

I3npa3BaHe Ha Kowa 3a Cb6npaHe Ha TpeBa

1. NobdHHeTe OtpaKaTeJHaTa KJana.
2. Otkaute Ko7a 3a c6bupahe Ha TpeBa n ro CbaTe Ha3aD (8).
   3.ИзпраЗнeteКоазаЗсбиранеHaТревa.
3. Повдигн electe OTPахаTeинота Клana И Okayete OTHOBO Ko7a 3a CB6npaHе Ha TpeBa BДьрхачITE (8).

Kocene 6e3 Kow 3a c6npaHe Ha TpeBa

BhimaHne!

B63 K0U 3a Cb6puAne Ha TpeBa KocTe cAmo npnФyHKuOHaPaTa TOP3IOHHa npyKHa Ha OTPaKeHHaT KaIana.

Бларарени Ha cnlaTa Ha haTargaHe Ha npyKinHata OtpaKaTeJIHaTa KnaI npnIra KaM Kopnyca Ha KocaykaTa 3a TpeBa. ITo To3n HauN OkOceHaTa TpeBa Ce N3XBbPJa Ha3aJ.

MylnupaHe c komnleKT 3a MylnupaHe (onu)

PnMynupaHTo OKoCeHaTa TpeBa He ce Cb6upa, a OCTaBa BbpxU TpeBHaTApIoU. MyunpaHTo npEJa3Ba NoVBaTO N3cxbXbaHe I cHa6draBC xpaHITeHN BeIecCTBa.

Hai-do6pnte pe3yIaTn ce noCTnraT ype3 peoBHO Ioprr3BaHe c OKONo 2 cm.Camo mna TpeBa C meKa JInCTHa TBkaH N3rHnBa 6bp30.

BncounHa Ha TpeBaTa Ipei MyuHpaHeTo: MaKcMym 8 cm
BncounHa Ha TpeBaTa Cnei MyuHpaHeTo: MmMym 4 cm

Materiale consumabile

faraaccelerare,cuprimar (16)

Ipa3HeBe Ha Kowot 3a 3aKaHaBe TpeBa

1. Kpeheje ydapHaTa KlaHa.
2. Otkaute ro KoOToI n 3Bneye To HaHa3aI (8).
3. ПразHeпe Ha KOWOT 3a 3aФаKaHb TepeBa.
4. KpeheTe ja ydpHaTa KlaHnHa n NOBtOpho 3aKaueTe ro KOwOT BO dPkaHTe (8).
