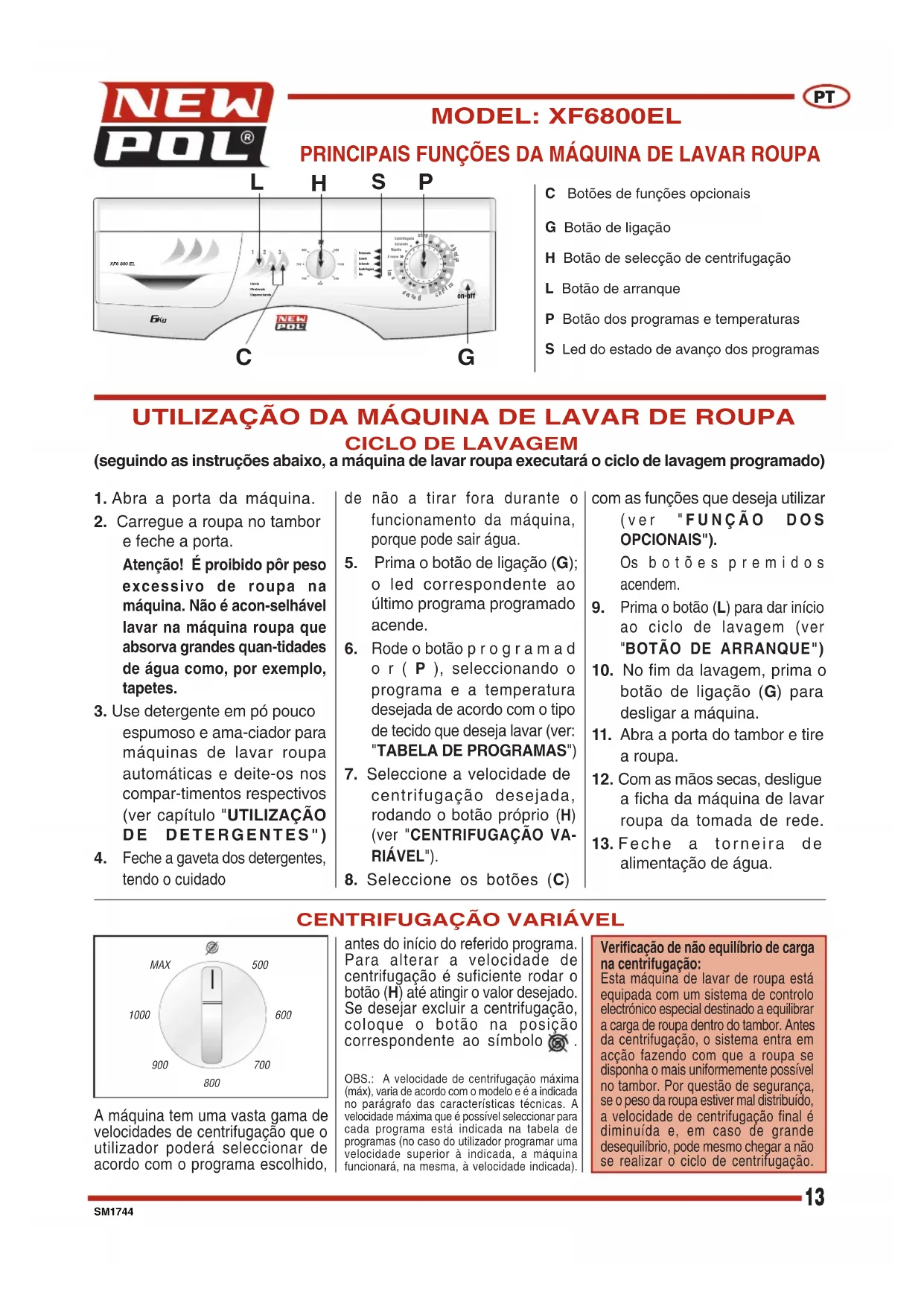

MANUAL DE UTILIZADOR XF6 600EL NEW POL

FUNCIONES OPCIONALES

START 1 4

PRELAVADO

C Botões de funções opcionais

G Botão de ligação

H Botão de selecção de centrifugação

L Botão de arranque

P Botão dos programas e temperaturas

S Led do estado de avanço dos programas

UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA

CICLO DE LAVAGEM

(seguindo as instruções abaixo, a máquina de lavar roupa executará o ciclo de lavagem programado)

1. Abra a porta da máquina.

2. Carregue a roupa no tambor e feche a porta.

Atenção! É proibido pôr peso excessivo de roupa na máquina. Não é acon-selhável lavar na máquina roupa que absorva grandes quan-tidades de água como, por exemplo, tapetes.

1. Use detergente em pó pouco espumoso e ama-ciador para máquinas de lavar roupa automáticas e deite-os nos compar-timentos respectivos (ver capítulo "UTILIZAÇÃO DE DETERGENTES")

2. Feche a gaveta dos detergentes, tendo o cuidado

de não a tirar fora durante o funcionamento da máquina, porque pode sair água.

1. Prima o botão de ligação (G); o led correspondente ao último programa programado acende.

2. Rode o botão programado o r (P), seleccionando o programa e a temperatura desejada de acordo com o tipo de tecido que deseja lavar (ver: "TABELA DE PROGRAMAS")

3. Seleccione a velocidade de centrifugação desejada, rodando o botão próprio (H) (ver "CENTRIFUGAÇÃO VARIÁVEL").

4. Seleccione os botões (C)

com as funções que deseja utilizar (ver "FUNÇÃO DOS OPCIONAIS").

Os botões premidos acendem.

1. Prima o botão (L) para dar início ao ciclo de lavagem (ver "BOTÃO DE ARRANQUE")

2. No fim da lavagem, prima o botão de ligação (G) para desligar a máquina.

3. Abra a porta do tambor e tire a roupa.

4. Com as mãos secas, desligue a ficha da máquina de lavar roupa da tomada de rede.

5. Feche a torneira de alimentação de água.

CENTRIFUGAÇÃO VARIÁVEL

MAX 500 1000 600 900 700 800

A máquina tem uma vasta gama de velocidades de centrifugação que o utilizador poderá seleccionar de acordo com o programa escolhido,

antes do início do referido programa. Para alterar a velocidade de centrifugação é suficiente rodar o botão (H) até atingir o valor desejado. Se desejar excluir a centrifugação, coloque o botão na posição correspondente ao símbolo.

OBS.: A velocidade de centrifugação máxima (máx), varia de acordo com o modelo e é a indicada no parágrafo das características técnicas. A velocidade máxima que é possível seleccionar para cada programa está indicada na tabela de programas (no caso do utilizador programar uma velocidade superior à indicada, a máquina funcionará, na mesma, à velocidade indicada).

Verificação de não equilíbrio de carga na centrifugação:

Esta máquina de lavar de roupa está equipada com um sistema de controlo electrónico especial destinado a equilibrar a carga de roupa dentro do tambor. Antes da centrifugação, o sistema entra em acção fazendo com que a roupa se disponha o mais uniformemente possível no tambor. Por questão de segurança, se o peso da roupa estiver mal distribuído, a velocidade de centrifugação final é diminuída e, em caso de grande desequilíbrio, pode mesmo chegar a não se realizar o ciclo de centrifugação.

UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA

BOTÃO DE ARRANQUE

Se, depois de ter seleccionado o programa desejado, premir este botão, a máquina dá início ao ciclo de lavagem. O botão (L) acenderá

para indicar que o ciclo de lavagem começou.

START

"STOP " NO PROGRAMADOR

A função de stop é a de reiniciar a máquina. Se, por qualquer razão,

decidir alterar um ciclo de lavagem depois dele ter iniciado ou se desejar, posteriormente, adicionar roupa no tambor da máquina, é suficiente colocar o botão programador na posição de "STOP" (o botão de start começa a piscar), programá-lo outra vez colocando-o na posição correspondente ao novo programa desejado e premir o botão de "START".

Atenção!! Aconselha-se utilizar esta função apenas em casos excepcionais, de verdadeira necessidade, e somente se o programa que se deseja redefinir tiver iniciado há 3 minutos, no máximo. A seguir a uma paragem para reposição da máquina, é necessário aguardar 2 minutos para ela poder abrir.

FUNÇÕES OPCIONAIS

START 1 4

PRÉ-LAVAGEM

Premindo este botão, a máquina faz uma pré-lavagem à temperatura máxima de 40°C.

Esta função só pode ser usada nos programas "ALGODÃO" e "SINTÉTICOS".

OBS. Se utilizar esta opção, também é necessário deitar detergente no compartimento de detergente de pré-lavagem.

START

ENXAGUAMENTO ADICIONAL

A máquina de lavar roupa foi

concebida de modo a reduzir o mais possível o consumo de água. Em zonas de água muito doce ou no caso de se notarem resíduos de detergente no fim do ciclo, se premir este botão a máquina fará um enxaguamento adicional.

OBS. A utilização das funções opcionais depende do tipo de programa predefinido. Assim, se a função não for autorizada pelo programa, não será possível activar o botão respectivo (ver TABELA DE PROGRAMAS).

CONTROLO DAS FASES DE LAVAGEM

500 600 700 END

Na figura ao lado estão indicadas as 5 funções principais de um ciclo de lavagem: PRE-LAVAGEM; LAVAGEM; ENXAGUAMENTO; CENTRIFUGAÇÃO; FIM. Cada uma destas funções aparecerá indicada durante o ciclo por meio de um led luminoso, que permite ao utilizador saber exactamente qual é o ciclo do programa de lavagem em que a

máquina se encontra.

No fim da centrifugação, o led correspondente ficará aceso cerca de 2 minutos, que é o período de tempo necessário para a porta do tambor poder abrir. A seguir, acenderá o led correspondente a "END".

Nesta altura, prima o botão ligado/desligado, abra a porta do tambor e tire a roupa.

TABELA DE PROGRAMAS

BOTÃO DOS PROGRAMAS	TEMPERATURAS DE FUNCIONAMENTO	INDICAÇÕES DAS ETIQUETAS	TIPOS DE TECIDO	Compartimentos de detergente	Velocidade de centrifugação	BOTÕES ACTIVADOS
ALGODÃO	90°		Tecidos brancos de algodão muito sujos com nódoas, mesmo de natureza orgânica.		Máx(ou inferior)
ALGODÃO	75°		Para lençóis, camisas, toalhas de mesa e toalhas de banho de tecido resistente, muito sujos.		Máx(ou inferior)
ALGODÃO*	60°		Para camisas, toalhas de mesa e toalhas de banho de tecido resistente, sujidade normal		Máx(ou inferior)
ALGODÃO	40°		Tecidos brancos e de cor resistentes, muito sujos		Máx(ou inferior)
ALGODÃO	30°		Tecidos de cores delicadas, roupa ligeiramente suja		Máx(ou inferior)
SINTÉTICOS	60°		Tecidos sintéticos de cores resistentes, muito sujos		800(ou inferior)
SINTÉTICOS	50°		Tecidos sintéticos de cores resistentes, sujidade normal		800(ou inferior)
SINTÉTICOS	40°		Tecidos sintéticos de cores delicadas, pouco sujos		800(ou inferior)
SINTÉTICOS	30°		Tecidos sintéticos de cores delicadas, pouco sujos		800(ou inferior)
DELICADOS	40°		Tecidos de algodão delicado, viscose e mistos delicados		500(ou inferior)
DELICADOS	30°		Tecidos de algodão delicado, viscose e mistos delicados		500(ou inferior)
DELICADOS	FRIO		Tecidos de seda e mistos delicados		500(ou inferior)
LÃ****	40°		Tecidos de lã laváveis na máquina		800(ou inferior)
LÃ	30°		Tecidos de lã laváveis na máquina		800(ou inferior)
LÃ	FRIO		Tecidos de lã laváveis na máquina		800(ou inferior)
LAVAGEM À MÃO	30°		Tecidos laváveis à mão		800(ou inferior)

DE OPÇÃO COM O BOTÃO DE PRÉ-LAVAGEM PREMIDO ● FUNÇÃO ACTIVADA ○ FUNÇÃO NÃO ACTIVADA

* Programa de referência para a classificação de energia, de acordo com a norma EN 60456
*** Programa de referência para pura lã virgem

TABELA DE PROGRAMAS

BOTÃO DOS PROGRAMAS	TEMPERATURAS DE FUNCIONAMENTO	INDICAÇÕES DAS ETIQUETAS	TIPOS DE TECIDO	Compartimentos de detergente	Velocidade de centrifugação	BOTÕES ACTIVADOS
LAVAGEM RÁPIDA	40°	—	Este programa permite lavar roupa pouca suja em 35 minutos, à temperatura máxima de 40°.	_	800 (o inferiorc)	○	○
ENXAGUAMENTO	—	—	Para enxaguar e refrescar a roupa	_	Max	○	●
DESCARGA E CENTRIFUGAÇÃO	—	—	Descarga e centrifugação final		Max	○	○

FUNÇÃO ACTIVADA FUNÇÃO NÃO ACTIVADA

SISTEMA DE RECONHECIMENTO CARGA INTELIGENTE

A máquina de lavar roupa electrónica está equipada com um sistema especial que consegue reconhecer automaticamente a quantidade de roupa introduzida regulando, de acordo com ela, a quantidade de água a utilizar e diminuindo o tempo de lavagem, proporcionalmente. Deste modo tem a vantagem de poupar água, tempo e energia.

No caso da quantidade de roupa a lavar ser inferior à carga máxima aconselhada (ver tabela das características técnicas), a quantidade de água utilizada para lavagem diminuirá na proporção de cerca de 2 litros por kg de roupa a menos.

Em caso de lavagem de meia-carga ou quantidade inferior, a máquina fará automaticamente um enxaguamento a menos em relação aos previstos.

OBS. Esta função só está activa nos programas de algodão.

CARACTERÍSTICAS TÉCNICAS

MODEL →		XF6800EL
Dimensões:	Largura cm:	59.5
	Altura cm:	85.0
	Profundidade cm:	55.0
Carga máxima aconselhada durante a lavagem:		6,0 Kg
		3,0 Kg
		1,5 Kg
Centrifugação Máxima: (rpm)		800
Pressão de água		min. 0,05 MPa - max. 1 MPa
Potência máx absorvida/ Ligação eléctrica		ver chapa de características

*Para fazer com que a carga dentro da máquina fique bem distribuída e evitar vibrações excessivas durante a centrifugação, a quantidade de roupa a lavar não deve ser inferior a 1 kg
