XF6 600EL - Lavatrice NEW POL - Manuale utente e istruzioni gratuiti

MANUALE UTENTE XF6 600EL NEW POL

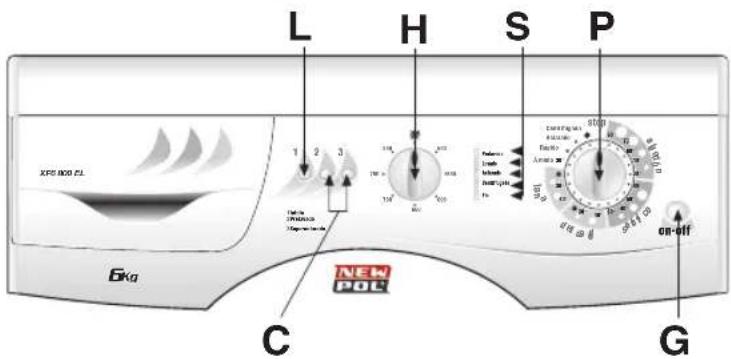

FUNZIONI PRINCIPALI DELLA LAVATRICE

L H S P XP5 800 SL 1 2 3 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 10 on-off C G New POL

C Pulsanti funzioni opzionali

G Pulsante accensione

H Manopola selezione centrifuga

L Pulsante partenza

P Manopola programmi e temperature

S Led stato avanzamento programmi

UTILIZZO DELLA LAVATRICE

CICLO DI LAVAGGIO

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblò.
2. Caricare la biancheria nel cestello e richiudere l'oblò. Attenzione: E' vietato sovraccaricare la lavatrice. E' sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.
3. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")
4. Chiudere lo scomparto detersivi, facendo attenzione che non venga tolto durante il funzionamento della

lavatrice, perché l'acqua potrebbe fuoriuscire.

1. Premere il pulsante di accensione (G); il led corrispondente all'ultimo programma impostato si accenderà.
2. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "TABELLE PROGRAMMI")

3. Scegliere la velocità di centrifuga desiderata ruotando l'apposita manopola (H) (vedi "CENTRIFUGA VARIABILE").

4. Selezionare i pulsanti (C) con le funzioni da utilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.

5. Premere il pulsante (L) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA")
6. Al termine del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
7. Aprire l'oblò e togliere la biancheria.
8. Con le mani asciutte staccare la presa della lavatrice dalla rete.
9. Chiudere il rubinetto di alimentazione dell'acqua.

CENTRIFUGA VARIABILE

MAX 1000 900 800 700 600 500

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo

stesso. Per variare la centrifuga basta semplicemente ruotare la manopola (H) fino al raggiungimento del valore desiderato. Se si desidera escludere la centrifuga, posizionare la manopola sul simbolo.

N.B. la velocità massima di centrifuga (max), varia a seconda del modello ed è quella riportata nel paragrafo delle caratteristiche tecniche. La massima velocità selezionabile per ogni singolo programma, è invece indicata nella tabella programmi (se verrà impostata una velocità superiore, la lavatrice eseguirà in ogni caso quella indicata).

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno speciale sistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregolare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

UTILIZZO DELLA LAVATRICE

PULSANTE PARTENZA

Dopo aver selezionato il programma desiderato, premendo questo pulsante la lavabiancheria inizia il ciclo di lavaggio. Il pulsante

(L) si accenderà, ad indicare che il ciclo di lavaggio è iniziato.

START

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo

di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di "STOP" (il pulsante start inizierà a lampeggiare), quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante "START".

Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset, bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

START

PRELAVAGGIO

Premendo questo pulsante, la macchina esegue un pre-lavaggio con una temperatura massima di 40°C. Tale funzione può essere usata soltanto sui programmi "COTONE" e "SINTETICI".

N.B. Se utilizzate questa opzione, il detersivo deve essere versato anche nell'apposita vaschetta per il prelavaggio.

START

RISCIACQUO SUPPLEMENTARE

La lavabiancheria è stata costruita in

modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si notassero eventuali residui di detersivo a fine ciclo, premendo questo pulsante la macchina effettuerà un risciacquo aggiuntivo.

N. B. L'uso delle funzioni opzionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sarà possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

CONTROLLO DELLE FASI DI LAVAGGIO:

500 600 700 END

Nella figura laterale sono riportate le 5 principali funzioni di un ciclo di lavaggio PRELAVAGGIO; LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE.

Ognuna di queste funzioni, verrà evidenziata durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio.

Al termine della centrifuga il led corrispondente rimarrà acceso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblò si sblocchi; dopodichè si accenderà il led corrispondente a "END".

A questo punto premere il pulsante acceso/spento, aprire l'oblò ed estarrre la biancheria.

TABELLE PROGRAMMI

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
COTONE	90°		Tessuti bianchi in cotone molto sporchi, con macchie anche di natura organica.		Max( o inferiore)
COTONE	75°		Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi		Max( o inferiore)
COTONE^*	60°		Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale		Max( o inferiore)
COTONE	40°		Tessuti bianchi e colorati resistenti molto sporchi		Max( o inferiore)
COTONE	30°		Tessuti con colori delicati biancheria leggermente sporca		Max( o inferiore)
SINTETICI	60°		Tessuti sintetici con colori resistenti molto sporchi		800( o inferiore)
SINTETICI	50°		Tessuti sintetici con colori resistenti sporco normale		800( o inferiore)
SINTETICI	40°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)
SINTETICI	30°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)
DELICATI	40°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)
DELICATI	30°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)
DELICATI	FREDDO		Tessuti in seta e misti delicati		500( o inferiore)
LANA****	40°		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LANA	30°		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LANA	FREDDO		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LAVAGGIO A MANO	30°		Tessuti lavabili a mano		800( o inferiore)

OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

FUNZIONE ABILITATA ○ FUNZIONE NON ABILITATA

* Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456
*** Programma riferimento per pura lana vergine.

TABELLE PROGRAMMI

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
LAVAGGIO RAPIDO	40°	—	Questo programma permette di lavare biancheria poco sporca in 35 min. ad una temperatura di 40° max.		800 (o inferiorec)	○	○
RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria		Max	○	●
SCARICO E CENTRIFUGA	—	—	Scarico e centrifuga finale		Max	○	○

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

SISTEMA DI RICONOSCIMENTO CARICO INTELLIGENTE

La lavatrice elettronica, è dotata di un particolare sistema che riconosce automaticamente la quantità di panni inseriti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proporzione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo e di energia.

Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proporzione di circa 2 litri per ogni kg in meno di biancheria.

Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti.

N.B. Questa funzione è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		XF6800EL
Dimensioni:	Larghezza cm.:	59.5
	Altezza cm.:	85.0
	Profondità cm.:	55.0
Carico massimo consigliato durante il lavaggio:		6,0 Kg
		3,0 Kg
		1,5 Kg
Centrifuga max: (rpm)		800
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche

*Per fare in modo che il carico all'interno della macchina sia ben bilanciato ed evitare eccessive vibrazioni durante la centrifuga, la quantità di panni da lavare non deve essere inferiore ad 1 kg
