XF6 1002IXEL - Lavatrice NEW POL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice
Marca	New Pol
Modello	XF6 1002IXEL
Larghezza	59.5 cm
Altezza	85.0 cm
Profondità	55.0 cm
Carico massimo consigliato (cotone)	6 kg
Carico massimo consigliato (sintetico)	3 kg
Carico massimo consigliato (lana)	1.5 kg
Velocità di centrifuga massima	1000 giri/min
Pressione dell'acqua	0.05 - 1 MPa
Numero di programmi	16 (tra cui cotone, sintetico, delicato, lana, lavaggio a mano, rapido, quotidiano, risciacqui, scarico+centrifuga)
Temperature disponibili	Freddo, 30°C, 40°C, 60°C, 75°C, 90°C
Funzioni opzionali	Prelavaggio, Lavaggio energico, Risciacquo extra, Antipiega
Partenza ritardata	Sì, fino a 16 ore (secondo modello)
Tecnologia Easy Logic	Adatta automaticamente la quantità d'acqua e riduce i risciacqui in base al carico (programmi cotone)
Sistema antibilanciamento	Sì, controllo elettronico del bilanciamento del carico in centrifuga
Indicazione fase di lavaggio	LED per prelavaggio, lavaggio, risciacquo, centrifuga, fine
Apertura dell'oblò dopo il ciclo	2 minuti dopo la fine della centrifuga
Ricambi	Disponibili presso il servizio post-vendita New Pol
Riparabilità	Indice non specificato, riparazione possibile da professionista

Domande frequenti - XF6 1002IXEL NEW POL

Come avviare un ciclo di lavaggio?

Dopo aver caricato la biancheria e aggiunto il detersivo, premere il pulsante di accensione (G), ruotare la manopola del programmatore (P) per scegliere il programma, selezionare le opzioni desiderate, quindi premere il pulsante di avvio (7).

Come utilizzare la partenza ritardata?

Premere più volte il pulsante (1) per selezionare il numero di ore di ritardo (1, 2, 4, 8, ecc. fino a 16 ore secondo il modello). Quindi, premere il pulsante di avvio (7) per confermare. La macchina inizierà il ciclo dopo il ritardo scelto.

Cosa fare in caso di squilibrio del carico durante la centrifuga?

La macchina dispone di un sistema antibilanciamento. Se il carico è troppo squilibrato, la velocità di centrifuga verrà ridotta o la centrifuga non verrà eseguita. Distribuire meglio la biancheria nel tamburo e riavviare un ciclo di centrifuga.

Come aprire l'oblò durante il ciclo?

Ruotare il programmatore sulla posizione STOP per resettare la macchina. Attendere 2 minuti per lo sblocco dell'oblò. Attenzione: utilizzare questa funzione solo se necessario ed entro 3 minuti dall'inizio del programma.

Quali detersivi utilizzare?

Utilizzare detersivi in polvere a bassa schiuma e ammorbidenti appositamente progettati per le lavatrici automatiche. Versarli negli appositi scomparti (2 per prelavaggio/lavaggio, 1 per ammorbidente).

Come selezionare la velocità di centrifuga?

Prima di avviare il ciclo, premere il pulsante (2) fino a quando la spia della velocità desiderata si accende. La velocità massima è di 1000 giri/min. Per escludere la centrifuga, selezionare il simbolo di esclusione.

Cosa significa la spia 'Fine'?

La spia 'FINE' si accende per 2 minuti alla fine della centrifuga. Indica che il ciclo è terminato e che l'oblò può essere aperto.

Come utilizzare la funzione Prelavaggio?

Premere il pulsante Prelavaggio (3) prima di avviare il ciclo. La macchina eseguirà un lavaggio breve a 40°C per 10 minuti. Questa funzione è disponibile solo per i programmi Cotone e Sintetico.

Cos'è la tecnologia Easy Logic?

Easy Logic è un sistema che rileva automaticamente la quantità di biancheria e adatta di conseguenza il consumo di acqua e la durata del ciclo. Ciò consente di risparmiare acqua, tempo ed energia. Questa funzione è attiva solo per i programmi cotone.

Come pulire la macchina?

Pulire regolarmente il vano detersivo e il filtro di scarico (se presente). Consultare il manuale per le istruzioni dettagliate. Utilizzare un detergente per lavatrice di tanto in tanto.

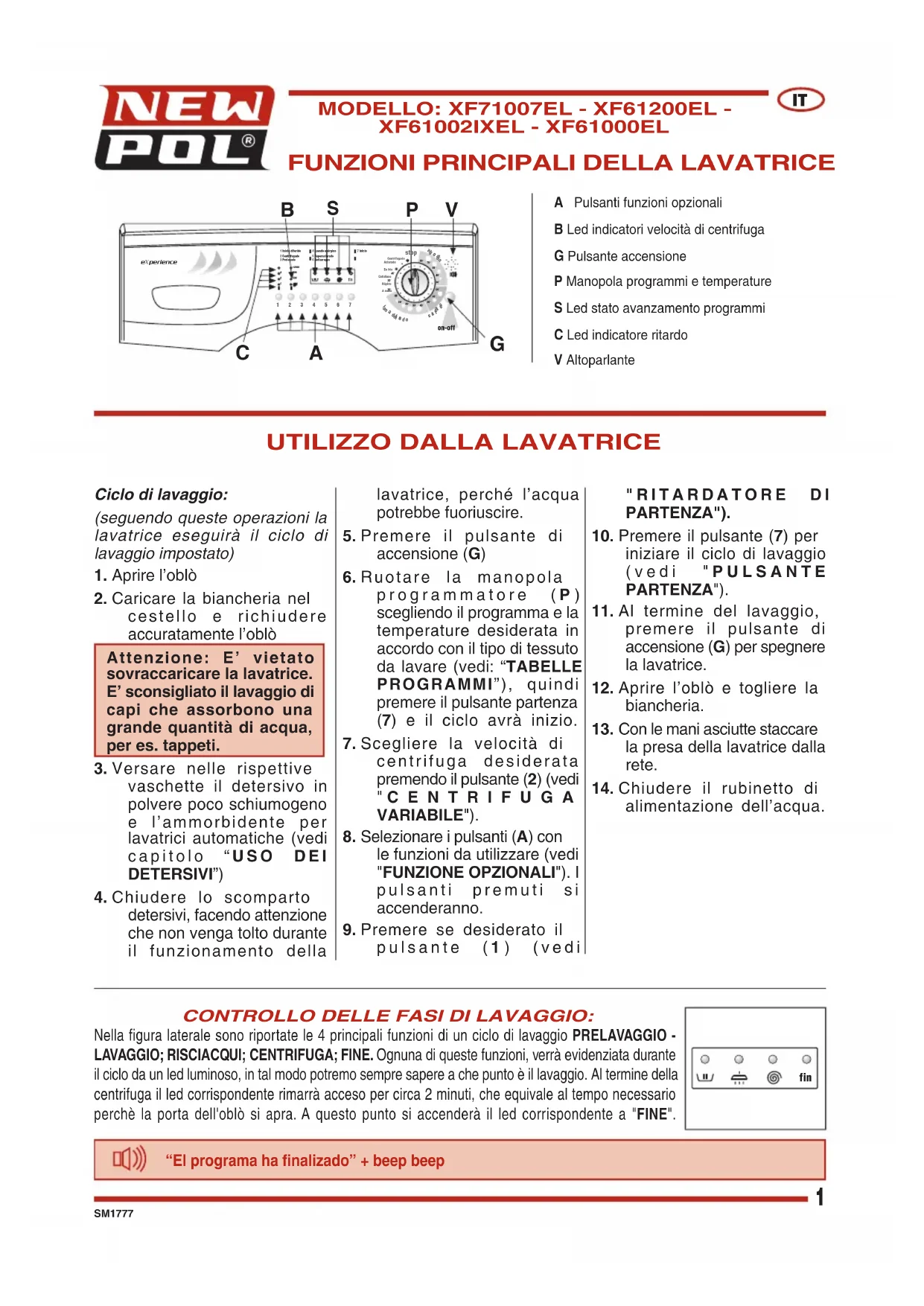

MANUALE UTENTE XF6 1002IXEL NEW POL

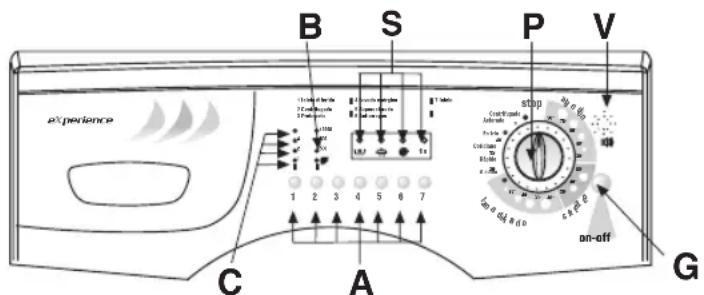

FUNZIONI PRINCIPALI DELLA LAVATRICE

A Pulsanti funzioni opzionali
B Led indicatori velocità di centrifuga
G Pulsante accensione
P Manopola programmi e temperature
S Led stato avanzamento programmi
C Led indicator ritardo
V Altoparlante

UTILIZZO DALLA LAVATRICE

Ciclo di lavaggio:

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprière l'oblò
2. Caricare la biancheria nel cestello e richiudere accuratamente l'oblo

Attenzione: E' vietato sovraccaricare la lavatrice. E'sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedici capitolo "USO DEI DETERSIVI")
2. Chiudere lo scomparto detersivi, facendo attenzione che non venga molto durante il funzionamento della

lavatrice, perché l'acqua potrebbe fuoriuscire.

1. Premere il pulsante di accensione (G)
2. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "LABELLE PROGRAMMI"), quindi premere il pulsante partenza (7) e il cicloavrà inizio.
3. Scegliere la velocità di centrifuga desiderata premendo il pulsante (2) (vedi "CENTRIFUGA VARIABILE").
4. Selezionare i pulsanti (A) con le funzioni da utilizzato (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
5. Premere se desiderato il pulsante (1) (vedi

1. Premere il pulsante (7) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA").
2. Al terminelavaggio, premere il pulsante di accensione (G) per spagnere la lavatrice.
3. Aprière l'oblo e togliere la biancheria.
4. Con le mani asciutte staccare la presa della lavatrice alla rete.
5. Chiudere il rubinetto di alimentazione dell'acqua.

CONTROLLO DELLE FASI DI LAVaggio:

Nella figura laterale sono riportate le 4 principali funzioni di un ciclo di lavaggio PRELAVAGGIO - LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE. Ognuna di queste funzioni, verrà evidenziate durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio. Al termine della centrifuga il led corrispondente rimarra accesso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblo si apra. A quello punto si accenderà il led corrispondente a "FINE".

"El programa ha finalizzato" + beep beep

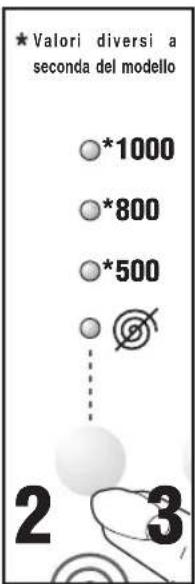

CENTRIFUGA VARIABILE:

VOCE: Sin centrifugado

Valori diversi a seconda del modello

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo stesso. Per variate la centrifuga basta semiclassicalmente premere il pulsante (2) fino al raggiungimento del valore desiderato; ad agli pressione si illuminerà il led corrispondente. Se si considera escludere la centrifuga il led accesso dovrá essere quello corrispondente al simbolo se presente, o alla scritta esclusione centrifuga.

N.B. la velocità massima dicentrifuga varia a seconda del modello ed è quella segnalata sui "Led" della macchina. La velocità di centrifuga massima selezionabile per agli programma, è quella rispettiva al led che

automaticamente si accenderà al momento della selezione del programma prescelto.

Controllo antisbilanciamento del carico incentrifuga:

Questa lavatrice è dotata di uno specialeistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di agli centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregularare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto bilanciamento del carico, non verrà effettuata.

RITARDATORE DI PARTENZA:

VOCE: El programa se inicia al cabo de : 1 hora 2 horas, 3 horas, 4 , 5, 6, 7 ,8, 9, 10, 11,12,13,14, 15,16 horas

• Valori diversi a seconda del modello

La macchina è dotata di un ritardatore di partenza che permette di ritardare il lavaggio fino ad un massimo di 8 ore. Le ore possono essere selezionate

come segue: per agli pressione del pulsante (1) il lavaggio verra ridardato di 1, 2, 4, 8 ore. Premendo il tasto START (7), il pulsante (1) si accenderà, ad

indicare che la funzione è stata abilitata; da quel momento la macchina dopo aver atteso il numero delle ore impostato, inizIERa automaticamente il ciclo di lavaggio.

PULSANTE PARTENZA:

Premendo questo pulsante la lavabiancheria inizia il ciclo di

lavaggio. Il pulsante (7) si accenderà, ad indicare che il ciclo

di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere alla biancheria all'interno della macchina, basta semplicitamente posizionare la manopola del programmatore nella posizione di "STOP" il pulsante "START" lampeggia, quando reimpostare la manopola sul nuovo programma

desiderato e premere il pulsante "START".

Attenzione!! si consiglia di utilizzare esta funzione solo se strettamente necessario e sostanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter après l'oblò dopo un reset, bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

Se uno dei pulsanti sotto riportati viene selezionato si illuminerà. Mention se vi accorgete che lo avete selezionato per erre o avete cambiato idea, per togliere l'opzione, ripremerlo nuovamente.

PRELAVAGGIO:

VOCE: Prelavado

Premendo quello pulsante, si ottiene un prelimavaggio corto con una temperatura massima di 40^ per una durata di circa 10 minuti. Tale funzione cui èssere usata soltanto sui programmi "COTONE, SINTETICI e

GIORNALIERO" il pulsante 3 si accende. NB: Premendo quello pulsante per 3" si disattiva/attiva la funzione voce

Premendo quello pulsante, la macchina effettuera un lavaggio alla temperatura impostata ma con maggior tempo. Il pulsante

e attivo sui programmi "COTONE " e "SINTETICl".

RISCIAICQUO SUPPLEMENTARE:

VOCE: Supclarado

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si

notassero eventuali residui di detersivo a fine ciclo, premendo quello pulsante la macchina effettuera un risciacquo aggiuntivo.

ANTIPIEGA:

Antiarrugas

Premendo quello pulsante, al termine del ciclo di lavaggio i panni all'interno della lavabiancheria continuano a girare per altri trenta minuti riducendone la sgualcitura. Con esta funzione la centrifuga di esercizio è di 800 giri. La funzione non è attiva sul programma "LANA"

N. B. L'uso delle funzioni optionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sare possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

Prelay.

3

Lav. Energico

4

Risc. supp.

5

LABELLA PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET TATURE	TIPI DI TESSUTO	Comparti detersivo	PULSANTI ABILITATI
						Prelavag glo	Lavaggio Energico	Risiclacquo Supplementare	Antipiega
Algodon 90° para bianco muy sucio	COTONE	90°	90°	Tessuti bianchi in cotone molto sporchi, con macchie ancche di natura organica.	2+1	●	●	●	●
Algodon 75° para bianco normal	COTONE	75°	75°	Per lenzuola,camicie, tovaglie, ascugamani in tessuti resistenti molto sporchi	2+1	●	●	●	●
Algodon 60° para colores resistentes	COTONE *	60°	60°	Per camicie, tovaglie, ascugamani in tessuti resistenti sporco normale	2+1	●	●	●	●
Algodon 40° para colores delicados	COTONE	40°	40°	Tessuti bianchi e colorati resistenti molto sporchi	2+1	●	●	●	●
Algodon 30° para lavado economico	COTONE	30°	30°	Tessuti con colori delicati biancheria leggermente sporca	2+1	●	●	●	●
Sintético 60° para cargas mixtas	SINTETICI	60°	60°	Tessuti sintetici con colori resistenti molto sporchi	2+1	●	●	●	●
Sintético 40° para biancos resistentes	SINTETICI	40°	40°	Tessuti sintetici con colori delicati poco sporchi	2+1	●	●	●	●

LABELLE PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET TATURE	TIPI DI TESSUTO	Comparti detersivo	PULSANTI ABILITATI
						Prelavaglio	Lavaggio Energico	Risciacquo Supplementare	Antiplega
Sintético 30° para colores delicados	SINTETICI	30°	30°	Tessuti sintetici con colori delicati peu sporchi	251	●	●	●	●
Delicado 40° para cortinas	DELICATI	40°	40°	Tessuti in cotone delicato, viscosa e misti delicati	251	○	○	○	●
Delicado 30° para poliester	DELICATI	30°	30°	Tessuti in cotone delicato, viscosa e misti delicati	251	○	○	○	●
Lavado lana 40°	LANA ★★★	40°		Tessuti in lana lavabili in lavatrice	251	○	○	○	○
Lavado seda 30°	SETA	30°	30°	Tessuti in lana seta lavabili in lavatrice	251	○	○	○	○
Lavado frio para tejiangos delicados	SETA	FREDDO	—	Tessuti in lana seta lavabili in lavatrice	251	○	○	○	○
Lavado a mano 30°	LAVAGGIO A MANO	30°		Tessuti lavabili a mano	251	○	○	○	○
Rapidido 35°	LAVAGGIO RAPIDO	35°	35°	Tessuti in cotone delicato, viscosa e misti delicati poco sporchi	251	○	○	○	○
Diario 40°	LAVAGGIO GIORNALIERO	40°	40°	Tessuti in cotone delicato, colorati delicati leggermente sporchi	251	●	○	○	●
Lavado frio	LAVAGGIO A FREDDO	FREDDO	—	Tessuti delicati	251	○	○	●	●
Aclarados	RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria	251	○	○	●	○
Vaciado y centrifugado	SCARICO CENTRIFUGA	—	—	Scarico e centrifuga finale	251	○	○	○	●

FUNZIONE ABILITATA

FUNZIONE NON ABILITATA

OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

*Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456

**Programma di riferimento per la pura lana vergine

TECOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema "EASY LOGIC" che riconosce automaticamente la quantità di panni inserti, regolando di seguenza i litri di acqua da utilizzare e diminuendo in proportione il tempo di lavaggio, ottengo:, un risparmio di acqua, di tempo

e di energia. Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proportione di 2 litri per agli Kg in

meno di biancheria. Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti. N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO		XF61200EL	XF71007EL	XF610021XEL	XF61000EL
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0
	Profondità cm.:	55.0	55.0	55.0	55.0
Carico massimo consigliato durante il lavaggio:		6 Kg	7 Kg	6 Kg	6 Kg
		3 Kg	3,5 Kg	3 Kg	3 Kg
		1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg
Centrifuga max: (rpm)		1200	1000	1000	1000
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche
