XF6 1002IXEL - Máquina de lavar NEW POL - Manual de utilização gratuito

Tipo de produto	Máquina de lavar
Marca	New Pol
Modelo	XF6 1002IXEL
Largura	59.5 cm
Altura	85.0 cm
Profundidade	55.0 cm
Carga máxima recomendada (algodão)	6 kg
Carga máxima recomendada (sintético)	3 kg
Carga máxima recomendada (lã)	1.5 kg
Velocidade de centrifugação máxima	1000 rpm
Pressão da água	0.05 - 1 MPa
Número de programas	16 (incluindo algodão, sintético, delicado, lã, lavagem à mão, rápido, diário, enxágues, esvaziamento+centrifugação)
Temperaturas disponíveis	Frio, 30°C, 40°C, 60°C, 75°C, 90°C
Funções opcionais	Pré-lavagem, Início lavagem enérgica, Enxágue extra, Anti-rugas
Temporizador de início	Sim, até 16 horas (conforme modelo)
Tecnologia Easy Logic	Adapta automaticamente a quantidade de água e reduz os enxágues conforme a carga (programas algodão)
Sistema anti-desequilíbrio	Sim, controle eletrônico do equilíbrio da carga na centrifugação
Indicação de fase de lavagem	LED para pré-lavagem, lavagem, enxágue, centrifugação, fim
Abertura da porta após ciclo	2 minutos após o fim da centrifugação
Peças de reposição	Disponíveis no serviço pós-venda New Pol
Reparabilidade	Índice não especificado, reparo possível por profissional

Perguntas frequentes - XF6 1002IXEL NEW POL

Como iniciar um ciclo de lavagem?

Após carregar a roupa e adicionar o detergente, pressione o botão de ligar (G), gire o botão programador (P) para escolher o programa, selecione as opções desejadas e pressione o botão de início (7).

Como usar o temporizador de início?

Pressione várias vezes o botão (1) para selecionar o número de horas de atraso (1, 2, 4, 8, etc. até 16 horas conforme o modelo). Em seguida, pressione o botão de início (7) para confirmar. A máquina iniciará o ciclo após o atraso escolhido.

O que fazer em caso de desequilíbrio da carga durante a centrifugação?

A máquina possui um sistema anti-desequilíbrio. Se a carga estiver muito desequilibrada, a velocidade de centrifugação será reduzida ou a centrifugação não será realizada. Distribua melhor a roupa no tambor e reinicie um ciclo de centrifugação.

Como abrir a porta durante o ciclo?

Gire o programador para a posição STOP para redefinir a máquina. Aguarde 2 minutos para o destravamento da porta. Atenção: use esta função apenas se necessário e dentro de 3 minutos após o início do programa.

Quais detergentes usar?

Use detergentes em pó com baixa espuma e amaciantes especialmente projetados para máquinas automáticas. Despeje-os nos compartimentos previstos (2 para pré-lavagem/lavagem, 1 para amaciante).

Como selecionar a velocidade de centrifugação?

Antes de iniciar o ciclo, pressione o botão (2) até que o indicador da velocidade desejada acenda. A velocidade máxima é de 1000 rpm. Para excluir a centrifugação, selecione o símbolo de exclusão.

O que significa o indicador 'Fim'?

O indicador 'FIM' acende por 2 minutos ao final da centrifugação. Isso indica que o ciclo terminou e a porta pode ser aberta.

Como usar a função Pré-lavagem?

Pressione o botão Pré-lavagem (3) antes de iniciar o ciclo. A máquina fará uma lavagem curta a 40°C por 10 minutos. Esta função está disponível apenas para os programas Algodão e Sintético.

O que é a tecnologia Easy Logic?

Easy Logic é um sistema que detecta automaticamente a quantidade de roupa e ajusta o consumo de água e a duração do ciclo em consequência. Isso permite economizar água, tempo e energia. Esta função está ativa apenas para os programas algodão.

Como limpar a máquina?

Limpe regularmente o compartimento de detergente e o filtro de drenagem (se presente). Consulte o manual para instruções detalhadas. Use um limpador para máquina de lavar de vez em quando.

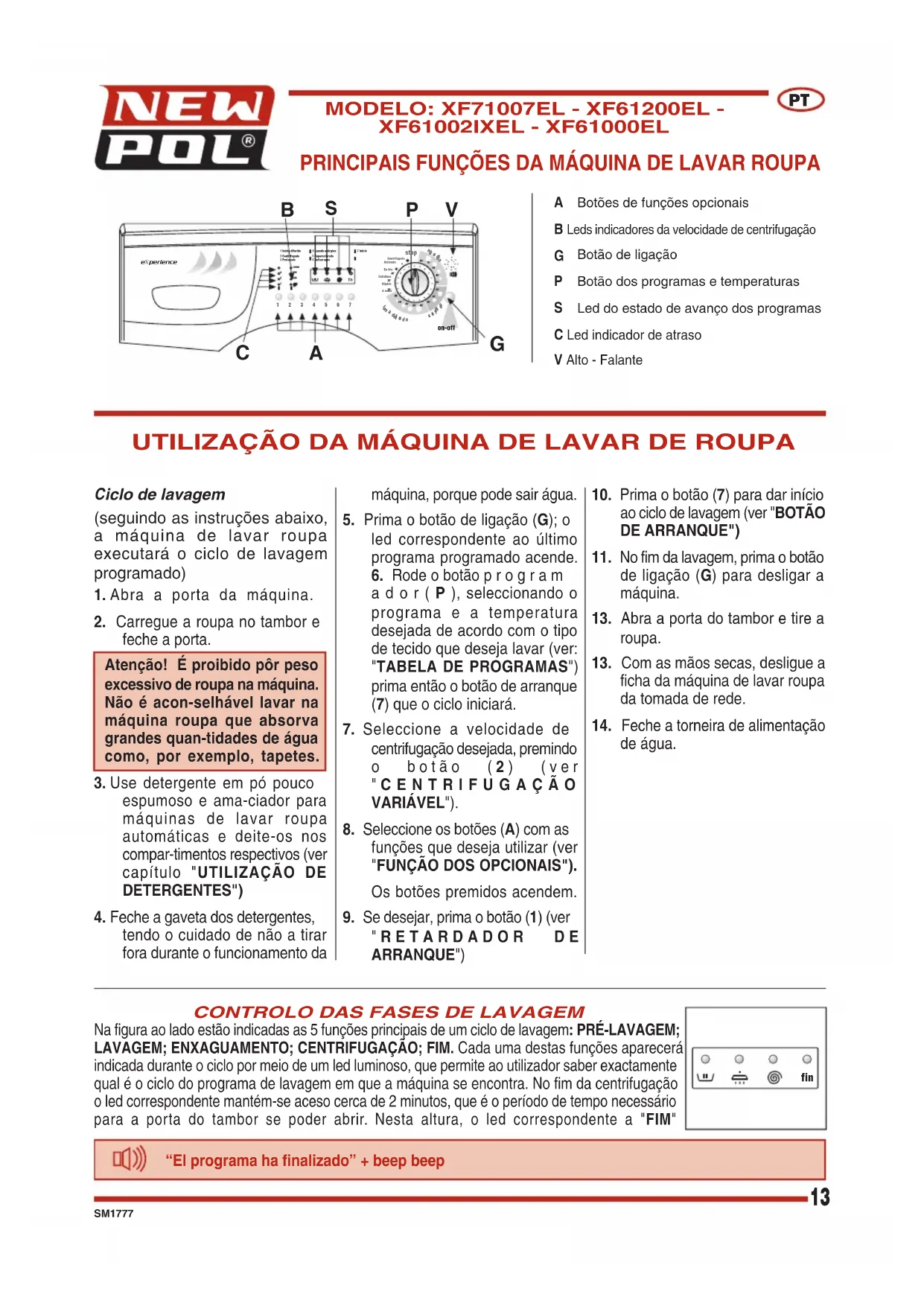

MANUAL DE UTILIZADOR XF6 1002IXEL NEW POL

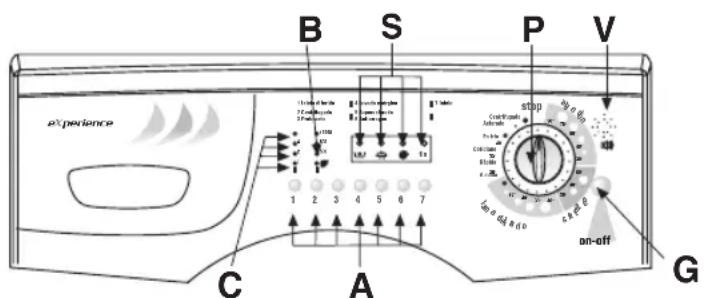

A Botoes de funcaoes.optionais
B Leds indicadores da velocidade decentrifugacao
G Botao deligaio
P Botão dos programas e temperativas
S Led do estado de avanço dos programas
C Led indicator de atraso
V Alto - Falante

UTILIZACAO DA MAQUINA DE LAVAR DE ROUPA

Ciclo de lavagem

(seguindo as instruções abaixo, a boaina de lavar roupa executará o ciclo de lavagem programado)

1. Abra a porta daquina.
2. Carregue a roupa no tambor e feche a porta.

Atença! É proibido por peso excessivo de roupa na boa. Não é acon-selhavel lavar na boa. Roupa que absorva grandes quando das vezes de água como, por exemplo, tapeças.

1. Use detergente em po pouco espumoso e ama-ciador para maquinas de lavar roupa automaticas e deite-os nos compar-timentos respectivos (ver capítulo "UTILIZACAO DE DETERGENTES")
2. Fecha a gaveta dos detergentes, tendo o cuidado de não a tirar fora durante o funcionaamento da

máquina, perché pode sair agua.

1. Prima o botão de ligação (G); o led correspondente aoultimate programa programado acende. 6.Rode o botão programa a d or () , selecionando o programa e a temperatura desejada de acordo com o tipo de tecido que deseja lavar (ver: "TABELA DE PROGRAMAS") prima entao o botao de arranque (7) que o ciclo iniciara.
2. Seleciona a velocidade de centrifugacao desejada, premindo o botao (2) (ver "CENTRIFUGACAO VARIVEL").
3. SeLECTIONE os botões (A) com as funções que deseja utilizes (ver "FUNÇÃO DOS OPCIONAI"). Os botões premidos acendem.

4. Se desejar, prima o botão (1) (ver "RETARDADOR DE ARRANQUE")

5. Prima o botão (7) para dar inicio ao ciclo de lavagem (ver "BOTÃO DE ARRANQUE")

6. No fim da lavagem, prima o botão de ligação (G) para desligar a boaquina.
7. Abra a porta do tambore tire a roupa.
8. Com as mãos secas, desligue a ficha da区管委会 de lavar roupa da tomada de rede.
9. Fecha a torneira de alimentação de água.

CONTROLO DAS FASES DE LAVAGEM

Na figura ao LHdo estao indicadas as 5 funcoes principais de um ciclo de lavagem: PRE-LAVAGEM; LAVAGEM; ENXAGUAMENTO; CENTRIFUGACAO; FIM. Cada uma destas funcoes aparecera indica durante o ciclo por meio de um led luminoso, que permite ao utiliser saber exactamente qual e o ciclo do programa de lavagem em que a其间a se encontra. No fim da centrifugacao o led correspondente mantem-se aceso circa de 2 minutos, que e o periodo de tempo necessario para a porta do tambor se poder abrir. Nesta alterta, o led correspondente a "FIM"

Valores differs em funcao do Modelo

A boa, tem uma vasta gama de velocidades decentrifugao que outilizarou poderseLECTIONar de acordo com o programa escolhido,antesdo inico do referido programa. Para alterar a velocidade decentrifugao é suficiente rodar o botao (2) até atingir o valor desejado.

Se desejar excluiar acentrifugacao, o led aceso deve ser o correspondente ao symbolo , se disponivel na maquina, ou a inscricao de exclusao de centrifugacao.

OBS.: A velocidade decentrifugacao maxima varia de acordo com o modelo e a indica das "Leds" daquina. A velocidade decentrifugacao maxima que se pode selecionar para cada programa e a correspondente ao led que acende automaticamente na altera em que

o utiliser proceder à escolha do programa desejado.

Verificacao de nao equilibrio de carganacentrifugacao:

Esta boa de lavar de roupa está equipada com umsystema de controlo electrónico especial destinado a equilibrar a entrega de roupa dentro do tambor. Antes dacentrifugação, oSYSTEMA entra em acçao fazendo com que a roupa se disponha o mais uniformamente possivel no tambor. Por questioning de seguranca, se o peso da roupa estiver mal distribuido, a velocidade decentrifugação final é diminuía e, em caso de grande desequilbrio, pode mesmo chegar a não se realizar o ciclo decentrifugação.

* Valores differentes em funcao do modelo

^*1000

^*800

^*500

2

3

• Valores differs em função do Modelo

A boa, está equipada com um retardador de arranque que permite adiar o arranque do programa de lavagem até um maior de 8 horas. As horas podem ser selecionadas do modo segunte: A cada pressão do botão (1) correponde

um adiamento de arranque do programa de lavagem de 1, 2, 4, 8, horas, respectivamente. Premindo o botão de START (7), o botão (1) ou uma seta vermelha do display (consoante o Modelo) acende a indicar que a função foi activada.

A partir dessa alta aquina, depuis de ter aguardado que decorresse o número de horas definido, começar automaticamente o ciclo de lavagem.

BOTÃO DE ARRANQUE:

Premindo este botao, aquina comeca o ciclo de lavagem. O botao

(7) acende ou aparece uma seta vermelha no display (consoante o

modelo) a indicar que o ciclo de lavagem foi iniciado.

"STOP" NO PROGRAMADOR

VOCE: Ha efectuado un reset + beep-beep (sonido)

A funcão de stop é a de reiniciar a boa. Se, por qualquer razão, decidir alterar um ciclo de lavagem antes dele ter iniciado ou se desejar, posteriormente, adiconar roupa no tambor da boa, é suficiente colocar o botão programador na posicao de "STOP", programá-lo outras vez colocando-o na posicao correspondente ao novo programa desejado e premir o botão de "START".

Atença!! Aconselha-se usar esta função apenas em casos exceptionais, de Verdadeira necessidade, e sente se o programa que se deseja redefinir tiver iniciado há 3 minutos, no máximo.

A seguir a uma paragem para reposicao daquina, é necessario aguardar 2关键时刻 para ela poder abrir.

STOP

FUNÇÉS OPCIONAIS

Se for selecionado um dos botoes abaixo indicados, iluminar-se-á. Mas se se aperceber que o selecionou por engano ou se, entretanto, tiver mudado de ideia, para desactivar a opçao, prima-o outras vez.

PRE-LAVAGEM:

VOCE: Prelavado

Premindo este botao, a boa, faz uma lavagem curta a temperatura maxima de 40^ , que dura circa de 10 minutos. esta funcao so pode ser usada nos programas "ALGODAO" e "SINTETICOS""DIARIA" o botao 3 acende-se.

Obs.: Carregando neste botão durante 3^ o utilizesdor desactiva/activa a funcao de voz

Carregando este botão, a boa fara uma lavagem à temperatura definida mas empregando mais tempo. O botão pode ser

activado nos programas "ALGODAO" e "SINTÉTICOS".

ENXAGUAMENTO ADICIONAL:

VOCE: Superclarado

notarem resíduos de detergente no fim do ciclo, se premir este botão a boaça fara um enquamento adicional.

ANTI-RUGAS:

Antiarrugas

Premindo este botao no fim do ciclo de lavagem, a roupa que está dentro daquina continua a girar durante mais trinta horas, desvanecendo o aspecto de amarroto da roupa. Com esta funcao a centrifugacao do programa é reduzida automaticamente. A funcao não está activa no programa da "LA".

OBS. A utilização das funções.optionais depende do tipo de programa predefinido. Assim, se a funcão não for autorizada pelo programa, não sera possível activar o botão respectivo (ver TABELA DE PROGRAMAS).

Pré-lavagem:

3

Lavagem energica:

4

Enxagamento adicional

5

Anti-rugas

6

LABELA DE PROGRAMAS

	BOTÃO DOS PROGRAMAS	TEMPERATURAS DE FUNCIONAMENTO	INDICACções DAS ETQUETAS	TIPOS DE TECIDO	Compartimentos de dispensador	BOTões ACTIVADOS
						Pre-lavagem	Lavagem enerógica	Enxaguanintoadicional	Antirugas
Algodon 90° para blanco muy sucio	ALGODÃO	90°	90°	Tecidos brancos de algodão muito sujos com nódoas, mesmo de natureza orgânica.	2	●	●	●	●
Algodon 75° para blanco normal	ALGODÃO	75°	75°	Para lençãois, camisas, toalhas de mesa e toalhas de banho de tecido resistente, muito sujos.	2	●	●	●	●
Algodon 60° para colores resistentes	ALGODÃO *	60°	60°	Para camisas, toalhas de mesa e toalhas de banho de tecido resistente, sujidade normal	2	●	●	●	●
Algodon 40° para colores delicados	ALGODÃO	40°	40°	Tecidos brancos e de cor resistentes, muito sujos	2	●	●	●	●
Algodon 30° para lavado econômico	ALGODÃO	30°	30°	Tecidos de cores delicadas, roupa ligeiramente suja	2	●	●	●	●
Sintético 60° para cargas mixtas	SINTÉTICOS	60°	60°	Tecidos sintéticos de cores resistentes, muito sujos	2	●	●	●	●
Sintético 40° para blancos resistentes	SINTÉTICOS	40°	40°	Tecidos sintéticos de cores resistentes, sujidade normal	2	●	●	●	●

LABELA DE PROGRAMAS

	BOTÃO DOS PROGRAMAS	TEMPERATURAS DE FUNCIONAMENTO	INDICACções DAS ETQUETAS	TIPOS DE TECIDO	Compartimentos de dispensador	BOTões ACTIVADOS
						Pre-lavagem	Lavagem enerógica:	Enxaguan emó adiencial	Antirugas
Sintêlico 30° para colores delicados	SINTÉTICOS	30°	30°	Tecidos sintéticos de cores delicadas, pouco sujos	251
Delicado 40° para cortinas	DELICADOS	40°	40°	Tecidos de algodão delicado, viscose emistos delicados	251	○	○	○
Delicado 30° para políster	DELICADOS	30°	30°	Tecidos de algodão delicado, viscose emistos delicados	251	○	○	○
Lavado lana 40°	LÁ ★★★	40°		Tecidos de lá laváveis na boaquina	251	○	○	○	○
Lavado seda 30°	LÁ	30°	30°	Tecidos de lá laváveis na boaquina	251	○	○	○	○
Lavado frio para teijados delicados	LÁ	FRIO	—	Tecidos de lá laváveis na boaquina	251	○	○	○	○
Lavado a mano 30°	LAVAGEM À MÃO	30°		Tecidos laváveis à miao	251	○	○	○	○
Rápido 35°	LAVAGEM RAPIDA	35°	35°	Tecidos de algodão delicado, viscose emistos delicados pouco sujos	251	○	○	○	○
Diario 40°	LAVAGEM DIARIA	40°	40°	Tecidos de algodão delicado, tecidos de cor delicados ligeiramente sujos	251		○	○
Lavado frio	LAVAGEM A FRIO	FRIO	—	Tecidos delicados	251	○	○
Aclarados	ENXAGUAMENTO	—	—	Para enxaguair e refrescar a roupa	251	○	○		○
Vaciado y centrífugado	DESCARGA E CENTrifUGAZAO	—	—	Descarga e centrífugação final	251	○	○	○

Aquina de lavar roupa electrònica está equipada com umSYSTEMA especial que促成 reconhecer automaticamente a quantidade de roupa introduzida regulando, de acordo com ela, a quantidade de agua a utilizes e diminuindo o tempo de lavagem, proporcionalmente. Deste modo tem a

vantagem de poupar agua, tempo e energia. No caso da quantidade de roupa a lavar ser inferior aarga maxima aconselhada (verabela das caracteristicas tecnicas), a quantidade de agua utilizada para lavagem diminuiça na proporcão de circa de 2

litros por kg de roupa a menos. Em caso de lavagem de meia-carga ou quantidade inferior, a boa fara automaticamente um enquamento a menos em relacion ao previstos. OBS. Essa funcso está activas nos programas de algodao.

CARACTERISTICAS TECNICAS

MODELLO →		XF61200EL	XF71007EL	XF610021XEL	XF61000EL
Dimensoes:	Largura cm:	59.5	59.5	59.5	59.5
	Altura cm:	85.0	85.0	85.0	85.0
	Profundidade cm:	55.0	55.0	55.0	55.0
Carga maxima aconselho durante a lavagem:		6 Kg	7 Kg	6 Kg	6 Kg
		3 Kg	3,5 Kg	3 Kg	3 Kg
		1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg
Centrifugação max: (rpm)		1200	1000	1000	1000
Pressão de água		min. 0,05 MPa - max. 1 MPa
Potência max absorvia/ Líguação eletrica		ver chapa de caracteristicas
