XF6 1000EL - Máquina de lavar NEW POL - Manual de utilização gratuito

Tipo de produto	Máquina de lavar
Marca	NEW POL
Modelo	XF6 1000EL
Dimensões (L x A x P)	59.5 x 85.0 x 55.0 cm
Capacidade máxima de lavagem	6 kg (algodão), 3 kg (sintéticos), 1.5 kg (lã)
Velocidade máxima de centrifugação	1000 rpm
Pressão de água	0.05 - 1 MPa
Alimentação elétrica	220-240 V ~ 50 Hz, 2000 W (aproximadamente)
Tipo de abertura	Porta frontal
Número de programas	17 programas (incluindo Algodão, Sintético, Delicado, Lã, Rápido, etc.)
Funções especiais	Partida diferida (1-8 horas), Pré-lavagem, Enxágue adicional, Anti-rugas, Tecnologia Easy Logic (detecção de carga)
Centrifugação variável	Sim, com opção de exclusão de centrifugação
Controle antidesequilíbrio	Sim, redução automática da velocidade em caso de desequilíbrio
Travamento de porta	Sim, temporização de 2 minutos após parada
Função Parada	Sim, para reiniciar o programa (nos primeiros 3 minutos)
Manutenção regular	Limpar regularmente o compartimento de detergente e o filtro (conforme modelo)

Perguntas frequentes - XF6 1000EL NEW POL

Como usar a função de partida diferida?

Pressione o botão (1) para selecionar o atraso desejado (1, 2, 4 ou 8 horas). O botão acende para confirmar. Em seguida, pressione o botão de partida (7) para iniciar a contagem regressiva. O ciclo começará automaticamente após o atraso escolhido.

O que fazer se a máquina não drenar ou não centrifugar?

Verifique se o programa selecionado inclui centrifugação. Certifique-se de que o filtro de drenagem não está obstruído. Se o desequilíbrio for grande, a máquina reduz a velocidade de centrifugação ou a cancela. Distribua uniformemente a roupa no tambor.

Como adicionar roupa após o início do ciclo?

Posicione o botão programador em 'STOP', aguarde 2 minutos para o destravamento da porta, abra a porta, adicione a roupa, feche, selecione novamente o programa e pressione o botão de partida (7). Esta função é recomendada apenas nos primeiros 3 minutos do ciclo.

Qual é a carga máxima recomendada?

Para algodão, carga máxima de 6 kg; para sintéticos, 3 kg; para lã, 1,5 kg. Não sobrecarregue a máquina para evitar desempenho reduzido e danos.

Como selecionar a velocidade de centrifugação?

Antes de iniciar o programa, pressione o botão (2) para percorrer as velocidades disponíveis (os LEDs correspondentes acendem). Para excluir a centrifugação, selecione o símbolo 'exclusão de centrifugação'. A velocidade padrão depende do programa escolhido.

O que significa a função 'Easy Logic'?

É um sistema que detecta automaticamente a quantidade de roupa e ajusta o consumo de água e a duração do ciclo. Permite economizar água e energia, especialmente para cargas parciais. Esta função está ativa para os programas algodão.

Como usar o pré-lavagem?

Pressione o botão Pré-lavagem (3) antes de iniciar o ciclo. Esta opção adiciona uma lavagem curta a 40 °C de 10 minutos, adequada para os programas Algodão e Sintético. Coloque o detergente de pré-lavagem no compartimento previsto.

Por que a porta não abre no final do ciclo?

Após o final da centrifugação, o indicador 'FIM' acende e um sinal sonoro soa. Aguarde cerca de 2 minutos para que o travamento da porta se desative. Se a porta permanecer travada, verifique se a água foi completamente drenada.

Como limpar a máquina?

Limpe regularmente o compartimento de detergente com água morna. Verifique e limpe o filtro de drenagem (se presente) para evitar obstruções. Use um produto de manutenção para máquina de lavar de vez em quando.

O que fazer em caso de erro ou mau funcionamento?

Consulte o manual para possíveis códigos de erro. Para reiniciar, coloque o programador em 'STOP' e aguarde. Se o problema persistir, contacte o serviço de assistência técnica. Não desmonte a máquina você mesmo.

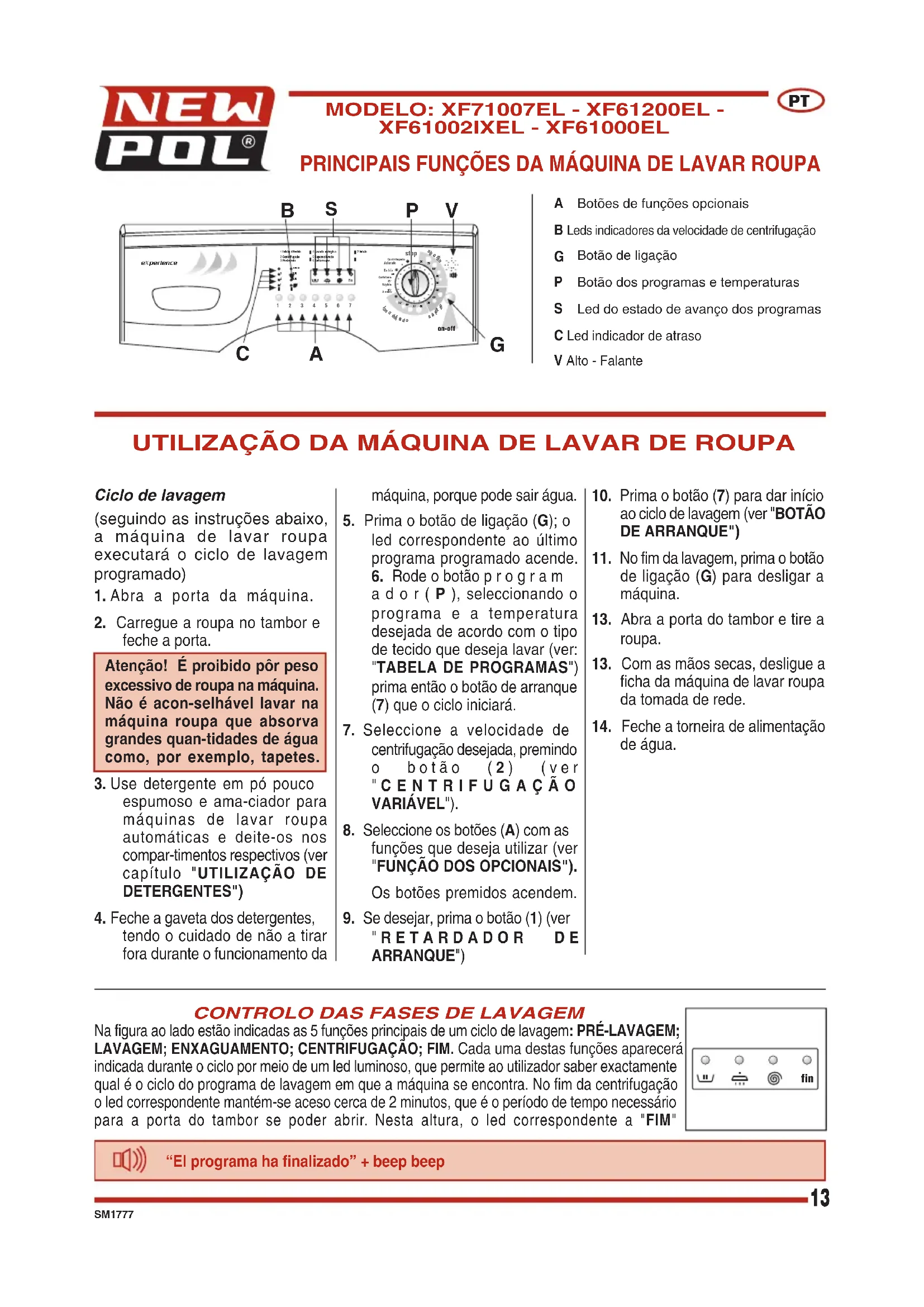

MANUAL DE UTILIZADOR XF6 1000EL NEW POL

FUNCIONES OPCIONALES

A Botões de funções opcionais
B Leds indicadores da velocidade de centrifugação
G Botão de ligação
P Botão dos programas e temperaturas
S Led do estado de avanço dos programas
C Led indicador de atraso
V Alto - Falante

UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA

Ciclo de lavagem

(seguindo as instruções abaixo, a máquina de lavar roupa executará o ciclo de lavagem programado)

1. Abra a porta da máquina.
2. Carregue a roupa no tambor e feche a porta.

Atenção! É proibido pôr peso excessivo de roupa na máquina. Não é acon-selhável lavar na máquina roupa que absorva grandes quan-tidades de água como, por exemplo, tapetes.

1. Use detergente em pó pouco espumoso e ama-ciador para máquinas de lavar roupa automáticas e deite-os nos compar-timentos respectivos (ver capítulo "UTILIZAÇÃO DE DETERGENTES")
2. Feche a gaveta dos detergentes, tendo o cuidado de não a tirar fora durante o funcionamento da

máquina, porque pode sair água.

1. Prima o botão de ligação (G); o led correspondente ao último programa programado acende.

2. Rode o botão pro g r a m a d o r ( P ), seleccionando o programa e a temperatura desejada de acordo com o tipo de tecido que deseja lavar (ver: "TABELA DE PRÓGRAMAS") prima então o botão de arranque (7) que o ciclo iniciará.

3. Seleccione a velocidade de centrifugação desejada, premindo o botão (2) (ver "CENTRIFUGAÇÃO VARIÁVEL").

4. Seleccione os botões (A) com as funções que deseja utilizar (ver "FUNÇÃO DOS OPCIONAIS"). Os botões premidos acendem.

5. Se desejar, prima o botão (1) (ver "RETARDADOR DE ARRANQUE")

6. Prima o botão (7) para dar início ao ciclo de lavagem (ver "BOTÃO DE ARRANQUE")

7. No fim da lavagem, prima o botão de ligação (G) para desligar a máquina.
8. Abra a porta do tambor e tire a roupa.
9. Com as mãos secas, desligue a ficha da máquina de lavar roupa da tomada de rede.
10. Feche a torneira de alimentação de água.

CONTROLO DAS FASES DE LAVAGEM

Na figura ao lado estão indicadas as 5 funções principais de um ciclo de lavagem: PRÉ-LAVAGEM; LAVAGEM; ENXAGUAMENTO; CENTRIFUGAÇÃO; FIM. Cada uma destas funções aparecerá indicada durante o ciclo por meio de um led luminoso, que permite ao utilizador saber exactamente qual é o ciclo do programa de lavagem em que a máquina se encontra. No fim da centrifugação o led correspondente mantém-se aceso cerca de 2 minutos, que é o período de tempo necessário para a porta do tambor se poder abrir. Nesta altura, o led correspondente a "FIM"

"El programa ha finalizado" + beep beep

VOCE: Sin centrifugado

Valores diferentes em função do modelo

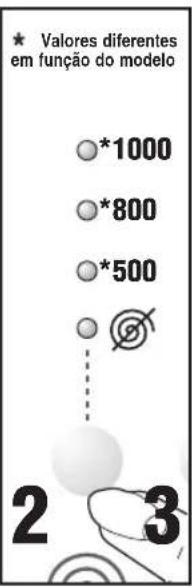

A máquina tem uma vasta gama de velocidades de centrifugação que o utilizador poderá seleccionar de acordo com o programa escolhido, antes do início do referido programa. Para alterar a velocidade de centrifugação é suficiente rodar o botão (2) até atingir o valor desejado.

Se desejar excluir a centrifugação, o led aceso deve ser o correspondente ao símbolo 📄, se disponível na máquina, ou à inscrição de exclusão de centrifugação.

OBS.: A velocidade de centrifugação máxima varia de acordo com o modelo e é a indicada nos "Leds" da máquina. A velocidade de centrifugação máxima que se pode seleccionar para cada programa é a correspondente ao led que acende automaticamente na altura em que

o utilizador proceder à escolha do programa desejado.

Verificação de não equilíbrio de carga na centrifugação:

Esta máquina de lavar de roupa está equipada com um sistema de controlo electrónico especial destinado a equilibrar a carga de roupa dentro do tambor. Antes da centrifugação, o sistema entra em acção fazendo com que a roupa se disponha o mais uniformemente possível no tambor. Por questão de segurança, se o peso da roupa estiver mal distribuído, a velocidade de centrifugação final é diminuída e, em caso de grande desequilíbrio, pode mesmo chegar a não se realizar o ciclo de centrifugação.

* Valores diferentes em função do modelo

A máquina está equipada com um retardador de arranque que permite adiar o arranque do programa de lavagem até um máximo de 8 horas. As horas podem ser seleccionadas do modo seguinte: A cada pressão do botão (1) corresponde

um adiamento de arranque do programa de lavagem de 1, 2, 4, 8, horas, respectivamente. Premindo o botão de START (7), o botão (1) ou uma seta vermelha do display (consoante o modelo) acende a indicar que a função foi activada.

A partir dessa altura a máquina, depois de ter aguardado que decorresse o número de horas definido, começará automaticamente o ciclo de lavagem.

BOTÃO DE ARRANQUE:

Premindo este botão, a máquina começa o ciclo de lavagem. O botão

(7) acende ou aparece uma seta vermelha no display (consoante o

modelo) a indicar que o ciclo de lavagem foi iniciado.

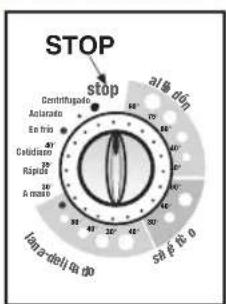

"STOP" NO PROGRAMADOR

VOCE: Ha efectuado un reset + beep-beep (sonido)

A função de stop é a de reiniciar a máquina. Se, por qualquer razão, decidir alterar um ciclo de lavagem depois dele ter iniciado ou se desejar, posteriormente, adicionar roupa no tambor da máquina, é suficiente colocar o botão programador na posição de "STOP", programá-lo outra vez colocando-o na posição correspondente ao novo programa desejado e premir o botão de "START".

Atenção!! Aconselha-se utilizar esta função apenas em casos excepcionais, de verdadeira necessidade, e somente se o programa que se deseja redefinir tiver iniciado há 3 minutos, no máximo.

A seguir a uma paragem para reposição da máquina, é necessário aguardar 2 minutos para ela poder abrir.

Se for seleccionado um dos botões abaixo indicados, iluminar-se-á. Mas se se aperceber que o seleccionou por engano ou se, entretanto, tiver mudado de ideia, para desactivar a opção, prima-o outra vez.

PRÉ-LAVAGEM:

VOCE: Prelavado

Premindo este botão, a máquina faz uma lavagem curta à temperatura máxima de 40°C, que dura cerca de 10 minutos. Esta função só pode ser usada nos programas "ALGODÃO" e "SINTÉTICOS" "DIÁRIA" o botão 3 acende-se.

Obs.: Carregando neste botão durante 3' o utilizador desactiva/activa a função de voz

Carregando neste botão, a máquina fará uma lavagem à temperatura definida mas empregando mais tempo. O botão pode ser

activado nos programas "ALGODÃO" e "SINTÉTICOS".

ENXAGUAMENTO ADICIONAL:

VOCE: Superclarado

A máquina de lavar roupa foi concebida de modo a reduzir o mais possível o consumo de água. Em zonas de água muito doce ou no caso de se

notarem resíduos de detergente no fim do ciclo, se premir este botão a máquina fará um enxaguamento adicional.

ANTI-RUGAS:

Antiarrugas

Premindo este botão no fim do ciclo de lavagem, a roupa que está dentro da máquina continuará a girar durante mais trinta minutos, desvanecendo o aspecto de amarrotado da roupa. Com esta função a centrifugação do programa é reduzida automaticamente. A função não está activa no programa da "LÃ".

OBS. A utilização das funções opcionais depende do tipo de programa predefinido. Assim, se a função não for autorizada pelo programa, não será possível activar o botão respectivo (ver TABELA DE PROGRAMAS).

Pré-lavagem:

3

Lavagem enérgica:

4

	BOTÃO DOS PROGRAMAS	TEMPERATURAS DE FUNCIONAMENTO	INDICAÇÕES DAS ETIQUETAS	TIPOS DE TECIDO	Compartimentos de dispensador	BOTÕES ACTIVADOS
						Pré-lavagem	Lavagem enérgica	Enxaguamento adicional	Antirugas
Algodon 90° para blanco muy sucio	ALGODÃO	90°		Tecidos brancos de algodão muito sujos com nódoas, mesmo de natureza orgânica.
Algodon 75° para blanco normal	ALGODÃO	75°		Para lençóis, camisas, toalhas de mesa e toalhas de banho de tecido resistente, muito sujos.
Algodon 60° para colores resistentes	ALGODÃO *	60°		Para camisas, toalhas de mesa e toalhas de banho de tecido resistente, sujidade normal
Algodon 40° para colores delicados	ALGODÃO	40°		Tecidos brancos e de cor resistentes, muito sujos
Algodon 30° para lavado económico	ALGODÃO	30°		Tecidos de cores delicadas, roupa ligeiramente suja
Sintético 60° para cargas mixtas	SINTÉTICOS	60°		Tecidos sintéticos de cores resistentes, muito sujos
Sintético 40° para blancos resistentes	SINTÉTICOS	40°		Tecidos sintéticos de cores resistentes, sujidade normal

TABELA DE PROGRAMAS

	BOTÃO DOS PROGRAMAS	TEMPERATURAS DE FUNCIONAMENTO	INDICAÇÕES DAS ETIQUETAS	TIPOS DE TECIDO	Compartimentos de dispensador	BOTÕES ACTIVADOS
						Pré-lavagem	Lavagem enérgica:	Enxaguam ento adicional	Antirugas
Sintético 30o para colores delicados	SINTÉTICOS	30°		Tecidos sintéticos de cores delicadas, pouco sujos		●	●	●	●
Delicado 40o para cortinas	DELICADOS	40°		Tecidos de algodão delicado, viscose e mistos delicados		○	○	○	●
Delicado 30o para poliester	DELICADOS	30°		Tecidos de algodão delicado, viscose e mistos delicados		○	○	○	●
Lavado lana 40o	LÃ***	40°		Tecidos de lã laváveis na máquina		○	○	○	○
Lavado seda 30°	LÃ	30°		Tecidos de lã laváveis na máquina		○	○	○	○
Lavado frio para tejidos delicados	LÃ	FRIO	——	Tecidos de lã laváveis na máquina		○	○	○	○
Lavado a mano 30°	LAVAGEM À MÃO	30°		Tecidos laváveis à mão		○	○	○	○
Rápido 35°	LAVAGEM RÁPIDA	35°		Tecidos de algodão delicado, viscose e mistos delicados pouco sujos		○	○	○	○
Diario 40°	LAVAGEM DIÁRIA	40°		Tecidos de algodão delicado, tecidos de cor delicados ligeiramente sujos		●	○	○	●
Lavado frio	LAVAGEM A FRIO	FRIO		Tecidos delicados		○	○	●	●
Aclarados	ENXAGUAMENTO	——		Para enxaguar e refrescar a roupa		○	○	●	○
Vaciado y centrifugado	DESCARGA E CENTRIFUGAÇÃO	——		Descarga e centrifugação final		○	○	○	●

O NÃO ACTIVADA

DE OPÇÃO COM O BOTÃO DE PRÉ-LAVAGEM PREMIDO

* Programa de referência para a classificação de energia, de acordo com a norma EN 60456.

*** Programa de referência para pura lã virgem

TECNOLOGIA "EASY LOGIC"

A máquina de lavar roupa electrónica está equipada com um sistema especial que consegue reconhecer automaticamente a quantidade de roupa introduzida regulando, de acordo com ela, a quantidade de água a utilizar e diminuindo o tempo de lavagem, proporcionalmente. Deste modo tem a

vantagem de poupar água, tempo e energia. No caso da quantidade de roupa a lavar ser inferior à carga máxima aconselhada (ver tabela das características técnicas), a quantidade de água utilizada para lavagem diminuirá na proporção de cerca de 2

litros por kg de roupa a menos. Em caso de lavagem de meia-carga ou quantidade inferior, a máquina fará automaticamente um enxaguamento a menos em relação aos previstos. OBS. Esta função só está activa nos programas de algodão.

CARACTERÍSTICAS TÉCNICAS

MODELLO →		XF61200EL	XF71007EL	XF61002IXEL	XF61000EL
Dimensões:	Largura cm:	59.5	59.5	59.5	59.5
	Altura cm:	85.0	85.0	85.0	85.0
	Profundidade cm:	55.0	55.0	55.0	55.0
Carga máxima aconselhada durante a lavagem:		6 Kg	7 Kg	6 Kg	6 Kg
		3 Kg	3,5 Kg	3 Kg	3 Kg
		1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg
Centrifugação max: (rpm)		1200	1000	1000	1000
Pressão de água		min. 0,05 MPa - max. 1 MPa
Potência máx absorvida/ Ligação eléctrica		ver chapa de características
