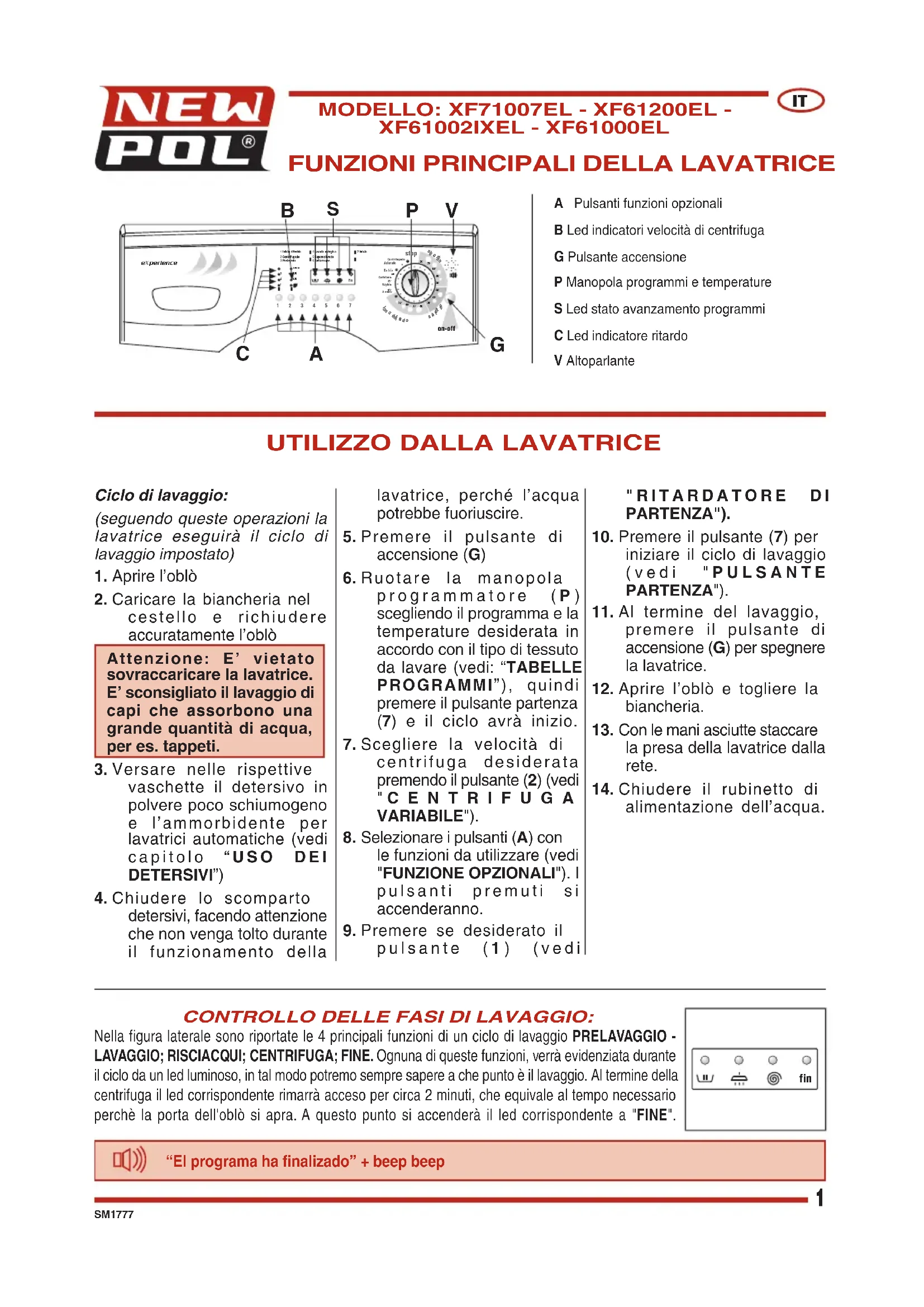

MANUALE UTENTE XF6 1000EL NEW POL

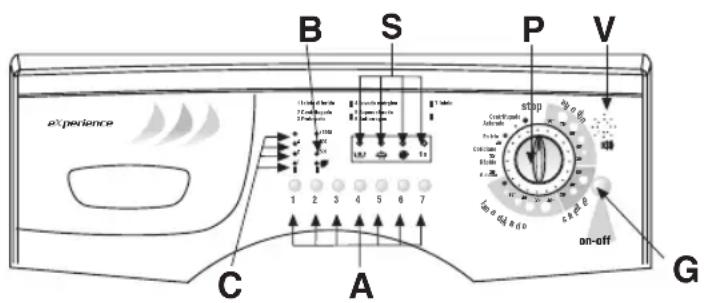

FUNZIONI PRINCIPALI DELLA LAVATRICE

A Pulsanti funzioni opzionali
B Led indicatori velocità di centrifuga
G Pulsante accensione
P Manopola programmi e temperature
S Led stato avanzamento programmi
C Led indicatore ritardo
V Altoparlante

UTILIZZO DALLA LAVATRICE

Ciclo di lavaggio:

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblò
2. Caricare la biancheria nel cestello e richiudere accuratamente l'oblò

Attenzione: E' vietato sovraccaricare la lavatrice. E' sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")

2. Chiudere lo scomparto detersivi, facendo attenzione che non venga tolto durante il funzionamento della

lavatrice, perché l'acqua potrebbe fuoriuscire.

1. Premere il pulsante di accensione (G)
2. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "TABELLE PROGRAMMI"), quindi premere il pulsante partenza (7) e il ciclo avrà inizio.
3. Scegliere la velocità di centrifuga desiderata premendo il pulsante (2) (vedi "CENTRIFUGA VARIABILE").
4. Selezionare i pulsanti (A) con le funzioni da utilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
5. Premere se desiderato il pulsante (1) (vedi

1. Premere il pulsante (7) per iniziare il ciclo di lavaggio (v e d i "PULSANTE PARTENZA").

2. Al termine del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.

3. Aprire l'oblò e togliere la biancheria.

4. Con le mani asciutte staccare la presa della lavatrice dalla rete.

5. Chiudere il rubinetto di alimentazione dell'acqua.

CONTROLLO DELLE FASI DI LAVAGGIO:

Nella figura laterale sono riportate le 4 principali funzioni di un ciclo di lavaggio PRELAVAGGIO - LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE. Ognuna di queste funzioni, verrà evidenziata durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio. Al termine della centrifuga il led corrispondente rimarrà acceso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblò si apra. A questo punto si accenderà il led corrispondente a "FINE".

II fin

"El programa ha finalizado" + beep beep

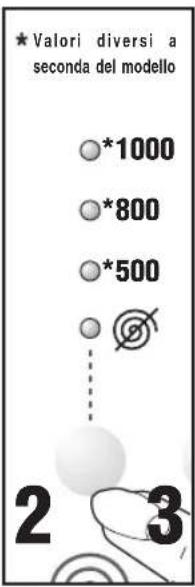

CENTRIFUGA VARIABILE:

VOCE: Sin centrifugado 550/600 vueltas para un secado basico 700/800/900/1000 vueltas para un secapo super 1100/1200/1300/1400 vueltas para un secado plus * Valori diversi a seconda del modello

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo stesso. Per variare la centrifuga basta semplicemente premere il pulsante (2) fino al raggiungimento del valore desiderato; ad ogni pressione si illuminerà il led corrispondente. Se si desidera escludere la centrifuga il led acceso dovrà essere quello corrispondente al simbolo se presente, o alla scritta esclusione centrifuga.

N.B. la velocità massima di centrifuga varia a seconda del modello ed è quella segnalata sui "Led" della macchina. La velocità di centrifuga massima selezionabile per ogni programma, è quella rispettiva al led che

automaticamente si accenderà al momento della selezione del programma prescelto.

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno speciale sistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregolare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

*Valori diversi a seconda del modello *1000 *800 *500 2 3

RITARDATORE DI PARTENZA:

VOCE: El programa se iniciará al cabo de : 1 hora 2 horas, 3 horas, 4 , 5, 6, 7 ,8, 9, 10, 11,12,13,14, 15,16 horas

* Valori diversi a seconda del modello

La macchina è dotata di un ritardatore di partenza che permette di ritardare il lavaggio fino ad un massimo di 8 ore. Le ore possono essere selezionate

come segue: per ogni pressione del pulsante (1) il lavaggio verrà ritardato di 1, 2, 4, 8 ore. Premendo il tasto START (7), il pulsante (1) si accenderà, ad

indicare che la funzione è stata abilitata; da quel momento la macchina dopo aver atteso il numero delle ore impostato, inizierà automaticamente il ciclo di lavaggio.

PULSANTE PARTENZA:

Premendo questo pulsante la lavabiancheria inizia il ciclo di

lavaggio. Il pulsante (7) si accenderà, ad indicare che il ciclo

di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di "STOP" il pulsante "START" lampeggia, quindi reimpostare la manopola sul nuovo programma

desiderato e premere il pulsante "START".

Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset, bisogna attendere 2 minuti per il suo sbloccaggio.

STOP arg dim stop Gedriathapede Aclarado En Mio Coridiaria 32° Rápido 30° A rama 31° I arad el en do 32° 33° 34° 35° 36° 37° 38° 39° 40° 41° 42° 43° 44° 45° 46° 47° 48° 49° 50° 51° 52° 53° 54° 55° 56° 57° 58° 59° 60°

FUNZIONE OPZIONALI

Se uno dei pulsanti sotto riportati viene selezionato si illuminerà. Mentre se vi accorgete che lo avete selezionato per errore o avete cambiato idea, per togliere l'opzione, ripremerlo nuovamente.

PRELAVAGGIO:

VOCE: Prelavado

Premendo questo pulsante, si ottiene un prelavaggio corto con una temperatura massima di 40°C per una durata di circa 10 minuti. Tale funzione può essere usata soltanto sui programmi "COTONE, SINTETICI e

GIORNALIERO" il pulsante 3 si accende. NB: Premendo questo pulsante per 3" si disattiva/attiva la funzione voce

Premendo questo pulsante, la macchina effettuerà un lavaggio alla temperatura impostata ma con maggior tempo. Il pulsante

è attivo sui programmi "COTONE" e "SINTETICI".

RISCIACQUO SUPPLEMENTARE:

VOCE: Superclarado

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si

notassero eventuali residui di detersivo a fine ciclo, premendo questo pulsante la macchina effettuerà un risciacquo aggiuntivo.

ANTIPIEGA:

Antiarrugas

Premendo questo pulsante, al termine del ciclo di lavaggio i panni all'interno della lavabiancheria continuano a girare per altri trenta minuti riducendone la sgualcitura. Con questa funzione la centrifuga di esercizio è di 800 giri. La funzione non è attiva sul programma "LANA"

N. B. L'uso delle funzioni opzionali sono vincolate al tipo di programma prescelto, per cui se la funzione non e consentita dal programma non sarà possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

Risc. supp.

TABELLA PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	PULSANTI ABILITATI
						Prelavaggio	Lavaggio Energico	Risclacquo Supplementare	Antipiega
Algodon 90° para blanco muy sucio	COTONE	90°		Tessuti bianchi in cotone molto sporchi, con macchieanche di natura organica.		●	●	●	●
Algodon 75° para blanco normal	COTONE	75°		Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi		●	●	●	●
Algodon 60° para colores resistentes	COTONE*	60°		Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale		●	●	●	●
Algodon 40° para colores delicados	COTONE	40°		Tessuti bianchi e colorati resistenti molto sporchi		●	●	●	●
Algodon 30° para lavado economico	COTONE	30°		Tessuti con colori delicati biancheria leggermente sporca		●	●	●	●
Sintético 60° para cargas mixtas	SINTETICI	60°		Tessuti sintetici con colori resistenti molto sporchi		●	●	●	●
Sintético 40° para blancos resistentes	SINTETICI	40°		Tessuti sintetici con colori delicati poco sporchi		●	●	●	●

TABELLE PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	PULSANTI ABILITATI
						Prelavaggio	Lavaggio Energico	Risciacquo Supplementare	Antiplega
Sintético 30° para colores delicados	SINTETICI	30°		Tessuti sintetici con colori delicati poco sporchi
Delicado 40° para cortinas	DELICATI	40°		Tessuti in cotone delicato, viscosa e misti delicati		○	○	○	●
Delicado 30° para poliester	DELICATI	30°		Tessuti in cotone delicato, viscosa e misti delicati		○	○	○	●
Lavado lana 40°	LANA ***	40°		Tessuti in lana lavabili in lavatrice		○	○	○	○
Lavado seda 30°	SETA	30°		Tessuti in lanæ seta lavabili in lavatrice		○	○	○	○
Lavado frio para tejidos delicados	SETA	FREDDO		Tessuti in lanæ seta lavabili in lavatrice		○	○	○	○
Lavado a mano 30°	LAVAGGIO A MANO	30°		Tessuti lavabili a mano		○	○	○	○
Rápido 35°	LAVAGGIO RAPIDO	35°		Tessuti in cotone delicato, viscosa e misti delicati poco sporchi		○	○	○	○
Diario 40°	LAVAGGIO GIORNALIERO	40°		Tessuti in cotone delicato, colorati delicati leggermente sporchi		●	○	○	●
Lavado frio	LAVAGGIO A FREDDO	FREDDO		Tessuti delicati		○	○	●	●
Aclarados	RISCIACQUI	——		Per risciacquare e rinfrescare la biancheria		○	○	●	○
Vaciado y centrifugado	SCARICO CENTRIFUGA	——		Scarico e centrifuga finale		○	○	○	●

FUNZIONE ABILITATA ○ FUNZIONE NON ABILITATA OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

*Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456

***Programma di riferimento per la pura lana vergine

TECNOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema "EASY LOGIC" che riconosce automaticamente la quantità di panni inseriti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proporzione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo

e di energia. Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proporzione di 2 litri per ogni Kg in

meno di biancheria. Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti. N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		XF61200EL	XF71007EL	XF61002IXEL	XF61000EL
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0
	Profondità cm.:	55.0	55.0	55.0	55.0
Carico massimo consigliato durante il lavaggio:		6 Kg	7 Kg	6 Kg	6 Kg
		3 Kg	3,5 Kg	3 Kg	3 Kg
		1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg
Centrifuga max: (rpm)		1200	1000	1000	1000
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche
