MANUAL DE UTILIZADOR XS 251CO NEW POL

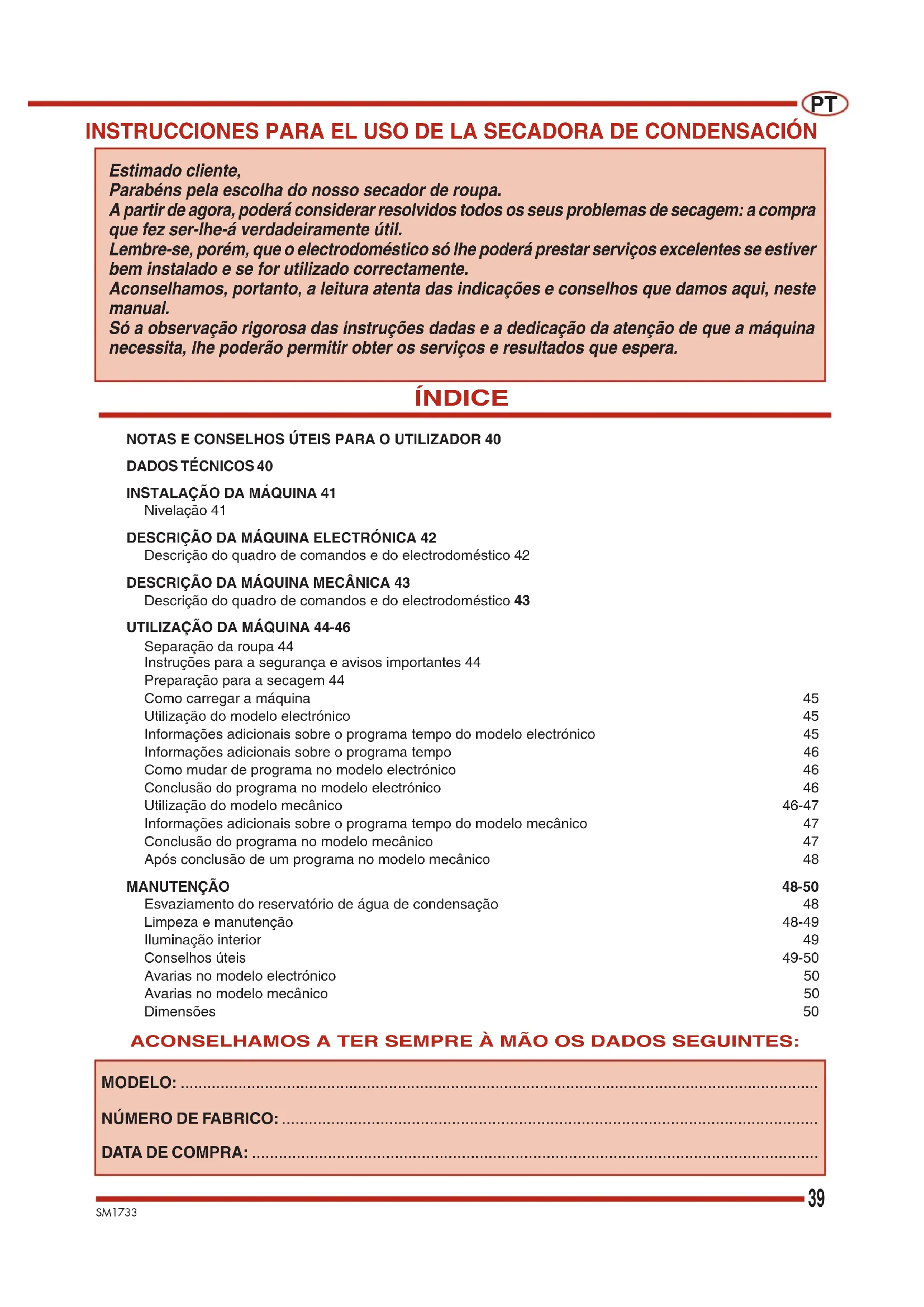

INSTRUCCIONES PARA EL USO DE LA SECADORA DE CONDENSACIÓN Estimado cliente, Parabéns pela escolha do nosso secador de roupa. A partir de agora, poderá considerar resolvidos todos os seus problemas de secagem: a compra que fez ser-lhe-á verdadeiramente útil. Lembre-se, porém, que o electrodoméstico só lhe poderá prestar serviços excelentes se estiver bem instalado e se for utilizado correctamente. Aconselhamos, portanto, a leitura atenta das indicações e conselhos que damos aqui, neste manual. Só a observação rigorosa das instruções dadas e a dedicação da atenção de que a máquina necessita, lhe poderão permitir obter os serviços e resultados que espera. ÍNDICE ACONSELHAMOS A TER SEMPRE À MÃO OS DADOS SEGUINTES: MODELO: ................................................................................................................................................ NÚMERO DE FABRICO: ........................................................................................................................ DATA DE COMPRA: ............................................................................................................................... NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR 40

INSTALAÇÃO DA MÁQUINA 41

Nivelação 41 DESCRIÇÃO DA MÁQUINA ELECTRÓNICA 42 Descrição do quadro de comandos e do electrodoméstico 42 DESCRIÇÃO DA MÁQUINA MECÂNICA 43 Descrição do quadro de comandos e do electrodoméstico 43

UTILIZAÇÃO DA MÁQUINA 44-46

Separação da roupa 44 Instruções para a segurança e avisos importantes 44 Preparação para a secagem 44 Como carregar a máquina 45 Utilização do modelo electrónico 45 Informações adicionais sobre o programa tempo do modelo electrónico 45 Informações adicionais sobre o programa tempo 46 Como mudar de programa no modelo electrónico 46 Conclusão do programa no modelo electrónico 46 Utilização do modelo mecânico 46-47 Informações adicionais sobre o programa tempo do modelo mecânico 47 Conclusão do programa no modelo mecânico 47 Após conclusão de um programa no modelo mecânico 48

Esvaziamento do reservatório de água de condensação 48 Limpeza e manutenção 48-49 Iluminação interior 49 Conselhos úteis 49-50 Avarias no modelo electrónico 50 Avarias no modelo mecânico 50 Dimensões 50 PTSM1733

Este aparelho deve ser utiliza- do exclusivamente como seca- dor de roupa para uso domés- tico. Quaisquer outras utiliza- ções são consideradas indevidas e, portanto, perigo- sas.

Conserve este manual de instruções sempre perto do secador de roupa, de maneira a poder consultá-lo rapidamen- te em caso de necessidade.

Qualquer alteração ou tentati- va de modificação do aparelho podem ser perigosas para o utilizador e provocar danos no electrodoméstico.

Na altura em que receber o electrodoméstico, verifique se está perfeitamente intacto, as- segurando-se de que não tem danos provocados pelo trans- porte. No caso de detectar qualquer dano, contacte imediatamente o revendedor.

Ao colocar o aparelho no local de instalação, certifique-se de que o cabo de alimentação não fica dobrado nem sujei- to a compressões, e que fica acessível para eventuais in- tervenções necessárias.

É proibida a utilização da má- quina por crianças sem vigilân- cia.

Nunca ponha a secar no se- cador, roupa que tenha esta- do em contacto com agentes químicos como, por exemplo, líquidos de limpeza a seco. São substâncias de nature- za volátil que podem provo- car explosão!

Não seque na máquina peças de roupa que contenham es- puma de borracha ou partes de borracha, porque podem derreter e estragar outras pe- ças de roupa, ou mesmo o pró- prio electrodoméstico.

Se o electrodoméstico for ven- dido ou cedido a terceiros, não se esqueça de entregar este livro de instruções de utilização, que permitirá ao novo proprie- tário usar o secador de roupa correctamente e em condições de segurança.

Não se pode tentar reparar sozinho as avarias do apare- lho, porque as reparações que não são feitas por profissionais podem provocar danos graves e anulam o direito às repara- ções cobertas por garantia

As reparações do aparelho só podem ser feitas por pessoal autorizado dos centros de as- sistência. Para as reparações deverão ser usadas unicamen- te peças sobresselentes origi- nais.

Centrifugue ou torça bem a roupa antes de a introduzir no secador. A roupa centrifugada seca mais depressa!

Sempre que utilizar o secador de roupa, limpe bem o filtro para garantir uma circulação de ar perfeita.

Não ligue ou desligue a ficha na/da tomada de corrente eléc- trica com as mãos molhadas.

A máquina deve ser ligada a uma tomada de corrente eléc- trica provida de ligação à terra, que cumpra os requisitos de segurança.

Não exponha o aparelho aos efeitos deletérios do tempo. ■ Ao fazer a limpeza na máquina, lembre-se sempre de desligar, previamente, o aparelho da toma- da de corrente eléctrica.

No caso de desejar desligar a máquina da tomada de corren- te, não puxe pelo fio eléctrico, puxe pela ficha. A empresa fabricante declina toda e qualquer responsabili- dade por eventuais acidentes provocados pela não observân- cia das normas e indicações dadas neste livro de instruções.

Este electrodoméstico é para uso doméstico e não para uso industrial Está equipado com um condensador que tem protec- ção contra interferências radiofónicas. PTSM1733

INSTALAÇÃO DA MÁQUINA

Coloque o secador de rou- pa num local onde haja ven- tilação.

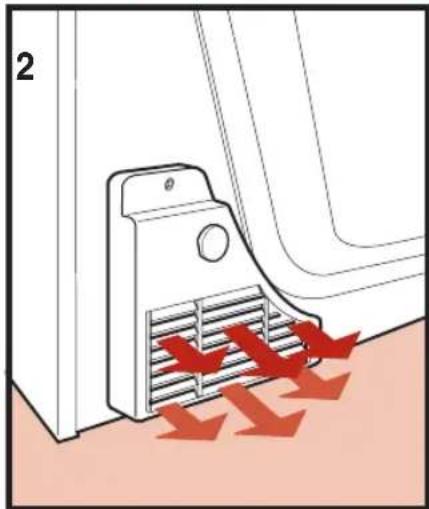

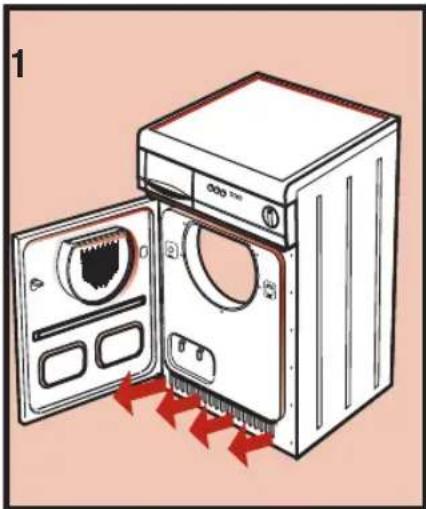

Não tape as grelhas de ven- tilação da frente nem trasei- ras (figs. 1 e 2) e não posicione a máquina sobre alcatifa alta.

Limpe o tambor com um pano macio para eliminar o pó e a gordura.

Não ponha o secador de rou- pa em locais onde haja perigo dele gelar. O gelo pode com- prometer a electrónica do apa- relho. Ajuste da descarga de água de condensação para o exterior. A água de condensação pode ser recolhida no reservatório próprio (fig. 11), mas também pode ser recolhi- da ligando o tubo directamente ao esgoto. Neste caso, a água é eliminada por meio de bomba. No caso de desejar ligar o tubo de água de condensação directamen- te ao esgoto, proceda do modo se- guinte:

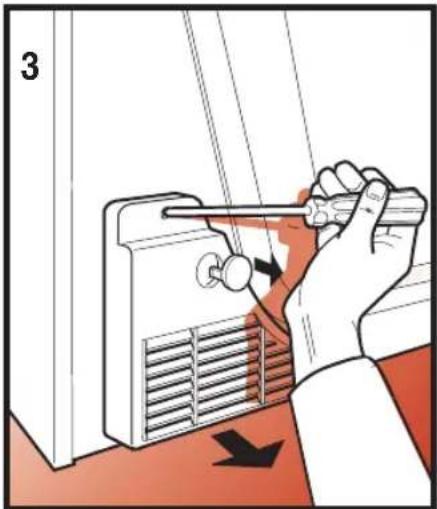

antes de começar qualquer operação, desligue a ficha da tomada de corrente.

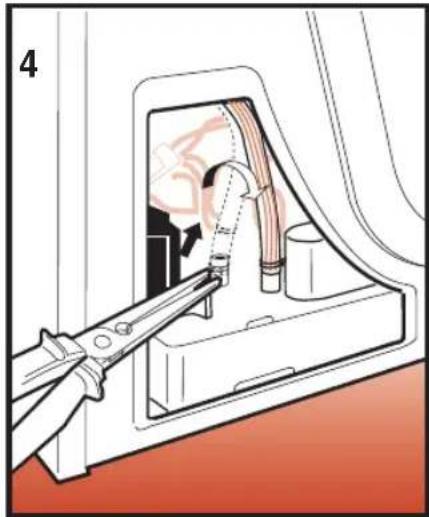

retire a braçadeira do cabo com um alicate e tire o tubo com cuidado (fig. 4);

coloque o tubo na boca da frente e volte a aplicar a bra- çadeira;

coloque o tubo incluído nos acessórios da máquina so- bre a boca livre (fig. 5). Apli- que também a braçadeira que vai a acompanhar a má- NIVELAÇÃO Rodando os pés reguláveis, po- derá nivelar o electrodoméstico. A nivelação é necessária para o funcionamento da máquina se processar correctamente.

introduza o cabo através da grelha (fig. 5) e coloque de novo a grelha na posição original;

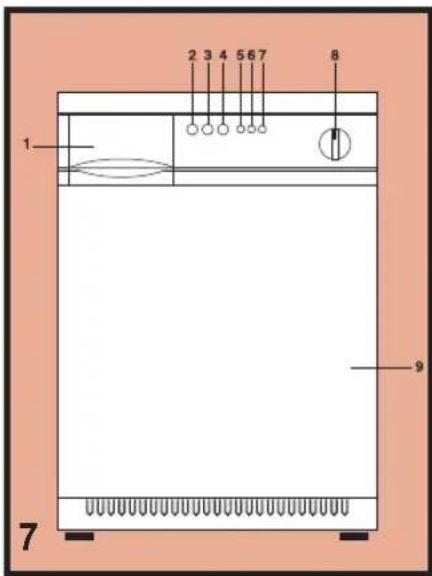

1. Reservatório de água de

condensação. No caso do tubo de des- carga de água de condensação não estar li- gado directamente ao es- goto, a condensação é re- colhida neste reservatório.

Serve para dar tensão ao electrodoméstico, embora não faça partir o programa. OFF (botão para fora) ON (botão premido)

3. Botão de selecção de se-

cagem activo somente na secção de programas fortes (algodão/linho) Temperatura baixa: tecidos delicados (sintéticos) tem- peratura alta: algodão e li- nho ATENÇÃO! premido: temperatura baixa não premido: temperatura alta.

4. Botão para descarga da

água de condensação Quando o reservatório esti- ver cheio (a lâmpada piloto pisca), coloque o programa- dor na posição de STOP. Após esvaziamento do reser- vatório, mantenha o botão premido durante cerca de 10 segundos. Deste modo, o sistema acci- ona a bomba de descarga, que serve para eliminar a água de condensação ainda existente. A seguir a esta ope- ração, defina de novo o pro- grama de secagem selecci- onado anteriormente.

5. Lâmpada piloto de con-

trolo Acende em presença de tensão e quando a máqui- na está ligada. Esta lâmpa- da piloto piscará continua- mente no fim do programa de secagem, para assina-

lar que a roupa já pode ser retirada do tambor. Quando a lâmpada piloto piscar no começo do pro- grama, quer dizer que é preciso definir de novo o programa. Coloque o botão na posi- ção de STOP. Depois do sinal acústico, pode definir-se o programa. Também se ouvirá um si- nal acústico no fim do pro- grama de secagem.

6. Lâmpada piloto de con-

trolo da temperatura - Programas electrónicos: A. Na secção de programas fortes, a lâmpada piloto estará continuamente acesa para assinalar que é definida a temperatura alta. B. Na secção de programas delicados, a lâmpada pi- loto piscará, para assina- lar que é definida a tem- peratura baixa. - Na sec- ção de programas por tempo, a lâmpada piloto estará acesa continua- mente. Em função do tipo de rou- pa que se deseja secar, tem de se controlar se é preciso definir tempera- tura alta ou baixa. Durante a última fase de arrefecimento, a lâmpa- da piloto apaga.

7. Lâmpada piloto de con-

trolo do reservatório de água de condensação Esta lâmpada piloto acen- de quando o reservatório estiver cheio. Quando acender, o seca- dor de roupa interrompe- rá automaticamente o funcionamento.

Rodando o programador sempre «só para a direi- ta», define-se o tempo de secagem.

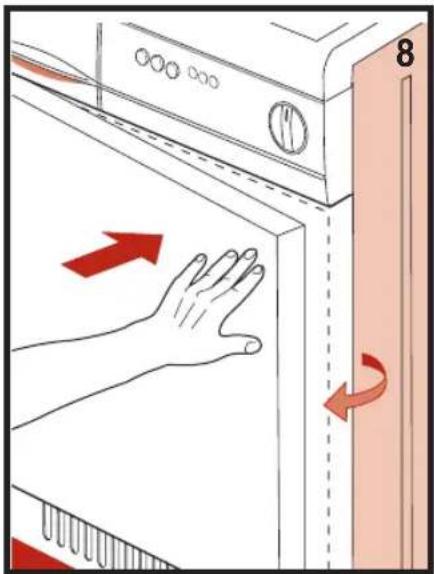

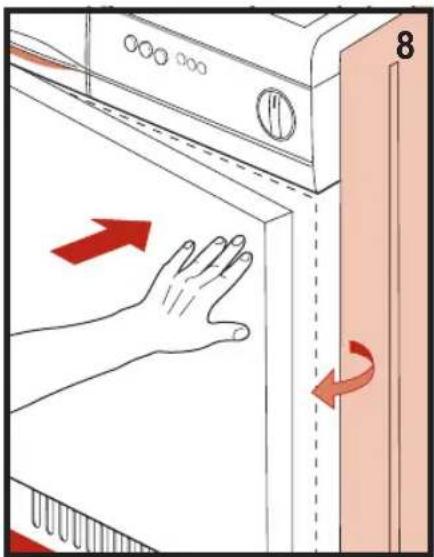

9. Abertura da porta do

tambor Carregue na porta, do lado direito(fig. 8) (a por- ta abre). Se a porta tiver sido inver- tida, carregue do lado es- querdo.SM1733

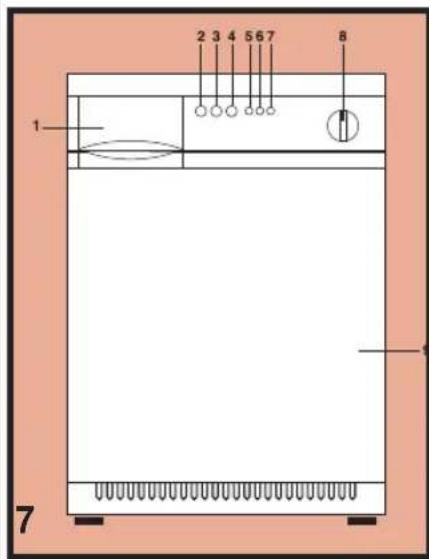

DESCRIÇÃO DA MÁQUINA MECÂNICA DESCRIÇÃO DO QUADRO DE COMANDOS E DO ELECTRODOMÉSTICO

1. Reservatório de água

de condensação. No caso do tubo de des- carga de água de condensação não estar ligado directamente ao esgoto, a condensação é recolhida neste reserva- tório.

Serve para dar tensão ao electrodoméstico, embo- ra não faça partir o pro- grama. OFF (botão para fora) ON (botão premido)

3. Botão de selecção de

secagem activo somen- te na secção de progra- mas fortes (algodão/li- nho) Temperatura baixa: teci- dos delicados (sintéticos) temperatura alta: algodão e linho ATENÇÃO! premido: temperatura baixa não premido: tempera- tura alta.

4. Botão de função dupla

- iniciar programa - descarregar a água de condensação. Quando o reservatório estiver cheio, a lâmpada piloto acende. Após esva- ziamento do reservatório, mantenha o botão premi- do durante cerca de 10 segundos. Desta manei- ra, o sistema acciona a bomba de descarga, que serve para eliminar a água de condensação ainda presente. Soltando o botão, a má- quina volta a funcionar.

5. Lâmpada piloto de con-

trolo Acende em presença de tensão e quando a má- quina está ligada.

6. Lâmpada piloto de con-

trolo da temperatura A. Na secção de progra- mas fortes, a lâmpa- da piloto estará con- tinuamente acesa para assinalar que é definida a temperatu- ra baixa . Em função do tipo de roupa que se deseja secar, tem de se con- trolar se é preciso de- finir temperatura alta ou baixa. B. Na secção de progra- mas delicados, a lâm- pada piloto conserva- se apagada.

7. Lâmpada piloto de con-

trolo do reservatório de água de condensação Esta lâmpada piloto acen- de quando o reservatório estiver cheio. Quando acender, o seca- dor de roupa interrompe- rá automaticamente o funcionamento.

Rodando o programador sempre «só para a direi- ta», define-se o tempo de secagem.

9. Abertura da porta do

tambor Carregue na porta, do lado direito (a porta abre fig. 8). Se a porta tiver sido inver- tida, carregue do lado es- querdo.

UTILIZAÇÃO DA MÁQUINA

PREPARAÇÃO PARA A SECAGEM

Antes de secar a roupa, é ne- cessário centrifugá-la com o número de rotações adequa- do ao tipo de roupa. Centrifugando com o número máximo de rotações permiti- do, consegue-se poupar até 35% de tempo e de energia. Quanto maior for a velocida- de de centrifugação melhor é a secagem conseguida. Antes de secar a roupa no electrodoméstico, verifique se ela é indicada para secagem mecânica. Para isso, consulte os símbo- los indicados nas etiquetas de lavagem da própria roupa. Se não encontrar o símbolo de secagem na etiqueta, siga as indicações seguintes: ■ Roupa branca/de cor e roupa anti-rugas secam a temperatura normal com o programa de secagem seleccionado especifica- mente. ■ seque sempre a roupa deli- cada, acrílicos por exemplo, a baixa temperatura. Conselhos gerais: O Jersey encolhe fre- quentemente não só na lavagem, mas também na secagem. Linho puro. ■ Seque apenas se indica- do na etiqueta de lava- gem do fabricante. Caso contrário o tecido pode tornar-se áspero. ■ Não seque roupa de cor escura juntamente com roupa de cor clara para evitar que tinja. Leia todas estas instruções de utilização com atenção antes de pôr o seu secador de roupa a funcionar. Deste modo, garante maior segurança a si própria e evi- ta danos na sua máquina. As reparações nos nossos secadores de roupa só po- dem ser feitas por pessoal autorizado. Reparações feitas por tercei- ros ou pelo próprio utilizador correm o risco de anular os termos de garantia. Só com a ficha desligada da tomada de corrente ou com a corrente cortada no inter- ruptor geral da instalação eléctrica doméstica é que não existe tensão no seca- dor de roupa. As crianças devem ser mantidas afastadas do seca- dor de roupa quando este estiver a funcionar. Feche sempre a porta depois de usar o electrodoméstico. Deste modo evitará que as cri- anças se apoiem à porta e fa- çam voltar o secador de roupa. ATENÇÃO! ■ se a roupa contiver ele- mentos de borracha ou borracha esponjosa; ■ se a roupa tiver sido tra- tada com detergentes inflamáveis (por exem- plo, gasolina de tirar nó- doas); ■ se a roupa tiver estado em contacto com sprays para cabelo, solvente para unhas ou produtos análogos; há risco de in- cêndio! Conserve estas instru- ções com cuidado. Separe a roupa em função do tipo de tecido. CONSELHOS: ■ Os tecidos delicados (a seda, por exemplo) que precisam de lavagem química ou à mão, não podem ser tratados com excessiva frequência no secador de roupa (ver etique- tas dos tecidos). ■ A roupa de lã deve ter a mar- ca de «pura lã virgem» acom- panhada da escrita especifi- ca de que «não desfia», «superwash» «não encolhe» ou análogas. A roupa de lã que só tem na etiqueta a marca da «lã» não pode ser tratada no secador de roupa. ■ Os tecidos em que houver elementos de borracha ou borracha esponjosa não po- dem ser tratados no secador de roupa. ■ Os tecidos que tiverem sido tratados previamente com ga- solina para tirar as nódoas ou com produtos venenosos ou narcóticos, não podem ser tratados no secador de rou- pa, porque podem provocar incêndio espontâneo. Em alguns países são aplicadas nas peças de roupa etiquetas de lavagem contendo os símbolos de secagem. Nos Países Baixos ainda não é obrigatório aplicar este tipo de eti- quetas. É por isso que nem sem- pre elas se encontram na roupa. De qualquer modo, as inscrições que se podem encontrar nas eti- quetas usadas são as seguintes:

■ NÃO SECAR NO SECADOR

DE ROUPA PTSM1733 COMO CARREGAR A MÁQUINAUTILIZAÇÃO DO MODELO ELECTRÓNICOINFORMAÇÕES ADICIONAIS SOBRE O PROGRAMA TEMPO DO MODELO ELECTRÓNICOÉ um programa temporizadoaté 60 minutos, seguido auto-maticamente de um uma fasede arrefecimento.É possível abreviar o programa,rodando o programador em di-recção à posição de STOP.O tempo de secagem deseja-do depende dos factores se-guintes:■ peso e dimensões da roupa

Feche todos os fechos de correr e abotoe os botões. Ligue os cintos soltos to- dos juntos, as tiras dos aventais, etc.

Seque os tecidos muito molhados com uma to- alha. Desta maneira poupa energia.

Introduza os lençóis es- ticando-os bem.

Dimensões da roupa: é preferível que as di- mensões sejam de for- matos mistos.

para não deixar roupa presa entre a porta do tambor e o secador de roupa para evi- tar danos no electrodoméstico e na roupa. A1.Feche bem a porta

2. Verifique se o botão

ON/OFF está na po- sição OFF.

3. Introduza a ficha na to-

mada de corrente. B1.Coloque o programa- dor na posição de STOP antes de o pôr no programa escolhi- do.

2. Prima o botão ON/

OFF para dar tensão à máquina. (A lâm- pada piloto de con- trolo emite um sinal breve de luz intermi- tente e o sinal acús- tico um breve som).

3. Coloque o programa-

dor na posição corres- pondente ao progra- ma desejado. (Ver ta- bela de programas). Se definir o programa por tempo, programe também o grau de se- cagem com o botão de «selecção da seca- gem». No fim de cada progra- ma segue-se sempre uma fase de arrefecimento, que dura 10 min., aproxi- madamente.

UTILIZAÇÃO DA MÁQUINA

TABELA DE PROGRAMAS ELECTRÓNICA

Posição do selector de programasQuantidade deroupa em Kg.Grau de secagemda roupa seca algodão, linho 5 extra seco algodão, linho 5 para armário algodão, linho 5 para ferro algodão, linho 5 para calandra sintético 3 extra seco sintético 3 para armário sintético 3 para ferro sintético 3 para calandra algodão, linho 3 temporizado sintético 2 temporizado A TABELA ABAIXO CONTÉM ALGUNS CONSELHOS GERAIS ÚTEIS Tipo de roupa para secagem Quantidade de roupa para secagem em kg Secagem para armário para ferro algodão, linho 3 +/- 60 min +/- 40 min sintético algodão, linho 2 +/- 40 min +/- 20 min algodão + sint. algodão, linho 2 +/- 40 min +/- 20 minSM1733 INFORMAÇÕES ADICIONAIS SOBRE O PROGRAMA TEMPO ■ tipo de tecido ■ grau de secagem deseja-

■ grau de humidade da rou- pa. (Recomendamos umsecador de roupa com umnúmero de rotações decentrifugação igual a, pelomenos, 800/1000 ou umcentrifugador/hidroextractorseparado).ObservaçãoAlgodão/linho, por exemplo,roupa interior, lenços de asso-ar, toalhas de mesa, lençóis.Roupa sintética:por exemplo, roupa interior,nylon, dralon, terlenkja, etc.

UTILIZAÇÃO DA MÁQUINA

Para mudar o programa, rode obotão programador para a posi-ção de STOP.COMO MUDAR DE PROGRAMA (MODELO ELECTRÓNICO)Defina o novo programa.Em caso de abertura da porta dotambor durante a secagem, é pre-ciso definir de novo o programade secagem.CONCLUSÃO DO PROGRAMA (MODELO ELECTRÓNICO)APÓS CONCLUSÃO DE UM PROGRAMA (MODELO MECÂNICO )UTILIZAÇÃO DO MODELO MECÂNICONo fim do programa de seca-gem, a lâmpada piloto de con-trolo pisca e ouvir-se-á um si-nal acústico.A máquina faz automatica-

Puxe o filtro para cima.

Abra-o e limpe-o com uma escova macia. Coloque-o de novo na sua posição ori- ginal.

Além da limpeza no fim de todos os ciclos de seca- gem, o filtro deve ser lava- do assiduamente com uma solução de água e sabão para eliminar os resíduos de pó, operação que traz grandes vantagens para o funcionamento do electrodoméstico. OBS: O tempo de secagem de- pende dos factores seguintes:

peso e espessura do teci- do;

tamanho da peça de vestu- ário;

grau de humidade no fim da lavagem.

mente o anti-rugas para evitarque a roupa se amarrote.ATENÇÃO! Antes de tirar a rou-pa do tambor, rode o programa-dor para a posição de STOP, tirea roupa do tambor e carregue nobotão ON/ OFF.Seguidamente a luz que iluminao tambor e a lâmpada piloto decontrolo apagam. 5,0 kg 2,5 kg 2,5 kg Algodão/LinhoTecidoTempos em minutosAlgodão/LinhoBotão desecagemPeso de roupa seca 50-80 min. 30-50 min. Secagempara armárioSecagempara ferroSecagemligeiramentehúmida 60-100 min. 40-60 min. 80-120 min. 50-80 min. 60-100 min. SECÇÃO DE PROGRAMAS FORTESSintéticosresistentesSM1733

UTILIZAÇÃO DA MÁQUINA

A1.Feche bem a porta.2. Verifique se o botão ON/OFF está na posição OFF.3. Introduza a ficha na toma-da de corrente.B1.Coloque o programadorna posição de STOP an-tes de o pôr no programaescolhido.UTILIZAÇÃO DO MODELO MECÂNICOINFORMAÇÕES ADICIONAIS SOBRE O PROGRAMA TEMPO (MODELO MECÂNICO) É um programa temporizado dividido em duas secções:

secção de programas for- tes (Algodão/Linho)

secção de programas de- licados (sintéticos); se- guido automaticamente de uma fase de arrefecimento. É possível abreviar o pro- grama, rodando o progra- mador em direcção à po- sição de STOP. O tempo de secagem desejado CONCLUSÃO DE PROGRAMA NO MODELO MECÂNICONo fim de cada programa se-gue-se sempre uma fase dearrefecimento, que dura 10min., aproximadamente.ATENÇÃO! Antes de tirar a rou-pa do tambor, carregue nobotão on/ off, rode o progra-mador para a posição de Prima o botão ON/ OFFpara dar tensão à máquina.(A lâmpada piloto acende). Coloque o programadorna posição correspon-dente ao programa de-sejado. (Ver tabela deprogramas), (a lâmpadapiloto acende).4. Para iniciar o programa, pri-ma o botão de «START».OBS. Para sua segurança, o ci-clo interrompe-se automatica-mente assim que se verificar aabertura da porta. Para reiniciaro ciclo, prima de novo o botão dearranque (START).OBSERVAÇÕES: O tempo de secagem depende dos factores seguintes: peso, dimensão, tipo de tecido, grau dehumidade. Nunca carregue excessivamente o seu secador de roupa para evitar que os tecidos se amarrotem.STOP e depois tire a roupa dotambor depende dos factores se- guintes:

peso e dimensões da rou-

grau de secagem deseja-

grau de humidade da rou- pa. (Recomendamos um secador de roupa com um número de rotações de centrifugação igual a, pelo menos, 800/1000, ou um centrifu-gador/ hidroextractor separado). OBSERVAÇÃO Algodão/linho: por exemplo, roupa interior, lenços de asso- ar, toalhas de mesa, lençóis. ROUPA SINTÉTICA: por exemplo, roupa interior, nylon, dralon, terlenkja, etc.

Para mudar o programa, rode o botão programador para a posição de STOP. Defina o novo programa (ver uso).

1,5 kg 2,0 kg Sintéticos Delicados Tecido Tempos em minutos Mistos Botão de secagem Peso de roupa seca Secagem paraarmárioSecagem paraferroSecagem ligeiramentehúmida 50-80 min. 40-60 min.

Puxe o filtro para cima (fig 10).

Abra-o e limpe-o com uma es- cova macia. Coloque-o de novo na sua posição original.

Além da limpeza no fim de to- dos os ciclos de secagem, o filtro deve ser lavado assidua- mente com uma solução de água e sabão para eliminar os resíduos de pó, operação que traz grandes vantagens para o funcionamento do electrodomé-stico. OBSERVAÇÃO: O tempo de se- cagem depende dos factores se- guintes:

peso e espessura do tecido;

tamanho da peça de vestuário;

grau de humidade no fim da lavagem.

UTILIZAÇÃO DA MÁQUINA

MANUTENÇÃO ESVAZIAMENTO DO RESERVATÓRIO DE ÁGUA DE CONDENSAÇÃO Se não tiver sido ligada directa- mente ao esgoto, a água de condensação é recolhida no re- servatório (fig. 11). O reservató- rio deve ser sempre esvaziado no fim do ciclo de secagem. Para esvaziar o reservatório, pro- ceda do modo seguinte:

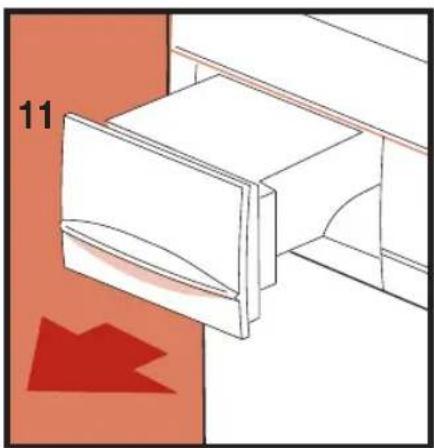

tire o reservatório do seca- dor de roupa (Fig. 11);

esvazie o reservatório; a abertura de descarga está no lado superior direito;

depois de o esvaziar, colo- que o reservatório na sua posição original; faça-o des- lizar até ao fim;

para prosseguir ou iniciar o programa, repita as opera- ções a partir do ponto «4» (botão para descarregar a água de condensação);

quando a pessoa se esque- ce de esvaziar o reservató- rio ou quando este se en- che durante a secagem, a lâmpada piloto de controlo do reservatório de água de condensação permanece acesa e o secador de rou-

LIMPEZA E MANUTENÇÃO

1. Filtro para cotão na

2. Filtro para cotão na

abertura de introdução da roupa (fig. 12).

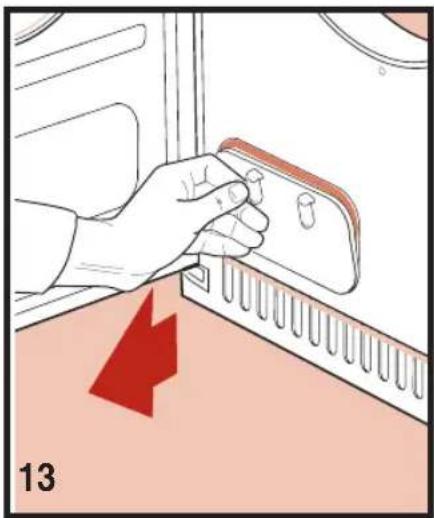

3. Condensador (fig. 13).

Desligue a tensão do aparelho antes de co- meçar a limpar. É im- portante limpar o apa- relho a seguir a cada lavagem para poupar tempo à secagem e, implicitamente, poupar energia.

LIMPEZA E MANUTENÇÃO

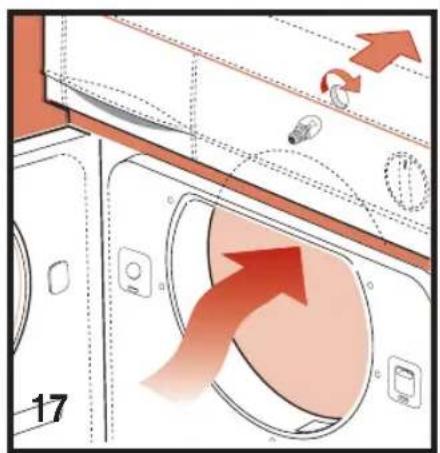

A iluminação está dentro do aparelho. Para substituir uma lâmpada fun- dida, proceda do modo seguinte:

desmonte a calote da lâm- pada; CONSELHOS ÚTEIS Para secar roupa de gran- des dimensões, arrume-a de novo no tambor a meio da secagem. Desta maneira amarrota-se muito pouco.

A roupa deve ser centrifugada antes de ser introduzida no tam- bor do secador de roupa. A energia gasta pelo centrifugador é mínima, enquanto que a energia gasta pela secagem é completamente diversa. Recomendamos, por- tanto, centrifugar a rou- pa que pode suportar este tratamento em centrifugadores com alto número de rotações ou num hidroextractor à parte. Deste modo reduzem-se os tempos de secagem, conseguindo uma eco- nomia

tire a lâmpada (fig. 17);

Atenção! Não use lâmpa- das com mais de 15 W.!

Monte de novo a calote da lâmpada. Remova o filtro puxando-o para cima e limpe-o (fig. 10). Além disso, é possível remo- ver os dois filtros de cotão da abertura de introdução de roupa e limpá-los (fig. 12). A limpeza é mais fácil se dei- xar correr água quente em cima deles. Aconselhamos limpar o condensador duas ou três ve- zes por ano (fig. 13-16). Abra a porta, rode a alavan- ca para a posição vertical e remova a tampa (fig. 13). Rode as 3 alavancas para a posição vertical e tire o condensador para fora (fig. 14). Lave o condensador à fren- te, atrás (fig.15-16) e dos la- dos. Para o escorrimento per- feito do condensador, apoie-o sobre um dos lados em cima de uma toalha de mãos. Quando estiver bem seco, monte de novo o condensador, repetindo as operações de desmontagem pela ordem de sucessão inversa. PTSM1733

CONSELHOS ÚTEIS enorme de energia. ■ Para a lavagem, utilize sempre amaciador. Obterá melhores re- sultados de secagem e gastará menos tempo.

A camada de fibras do filtro de cotão não depende da secagem. O cotão sai das fibras de teci- MANUTENÇÃO

AVARIAS NO MODELO ELECTRÓNICO

Se a máquina não funcionar correc- tamente, antes de chamar a assis- tência, faça as verificações seguin- tes:

1. A máquina não parte:

a ficha não está bem adap- tada na tomada de corrente. ■ a porta está mal fechada; ■ o botão ON/OFF não está premido.

2. O programa está marca d o ,

a lâmpada piloto de controlo pisca, mas o electrodoméstico não parte: ■ c oloque o programador na posição de «STOP», aguar- de o sinal acústico e defina o programa desejado.

3. A máquina não seca no perí-

odo de tempo previsto: ■ verifique se o filtro está bem limpo; ■ verifique se o programa que foi seleccionado é o progra- ma certo; ■ verifique se a alimentação de ar está bloqueada. Se a avaria não depender de nenhuma destas causas, con-tacte o serviço de assistência.

AVARIAS NO MODELO MECÂNICO

Se a máquina não funcionar correc- tamente, antes de chamar a assis- tência, faça as verificações seguin- tes:

1. A máquina não parte:

■ a ficha não está bem adap- tada na tomada de corren- te; ■ a porta está mal fechada; ■ o botão ON/OFF não está premido. ■ o botão de START/ARRAN- QUE não foi premido.

2. O programa está marcado, a

lâmpada piloto de controlo pisca, mas o electrodoméstico não parte: ■ coloque o programador na posição de «STOP», aguar- de o sinal acústico e defina o programa desejado.

3. A máquina não seca no perí-

odo de tempo previsto: ■ verifique se o filtro está bem limpo; ■ verifique se o programa que foi seleccionado é o progra- ma certo; ■ verifique se a alimentação de ar está bloqueada. Se a avaria não depender de nenhu- ma destas causas, contacte o servi- ço de assistência. DIMENSIONI: dos rasgados ou desfiados du- rante a lavagem e, sobretudo, é devido ao desgaste da própria peça de roupa.

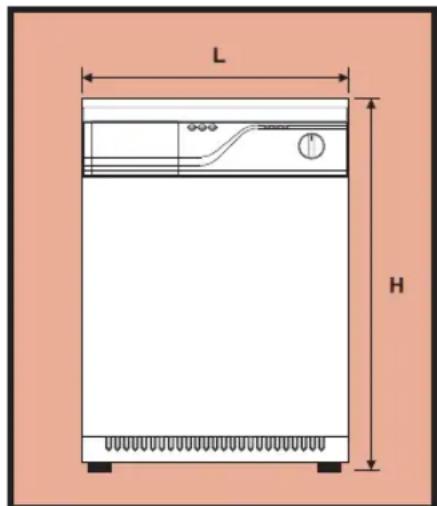

Largura cm: Altura cm: Profundidade cm: Dimensões:

Carga Máx Potência Nominal Tensão 5 kg (seca) ver chapa de características ver chapa de característicasSM1733
