MANUAL DE UTILIZADOR HMF 250 X HOOVER

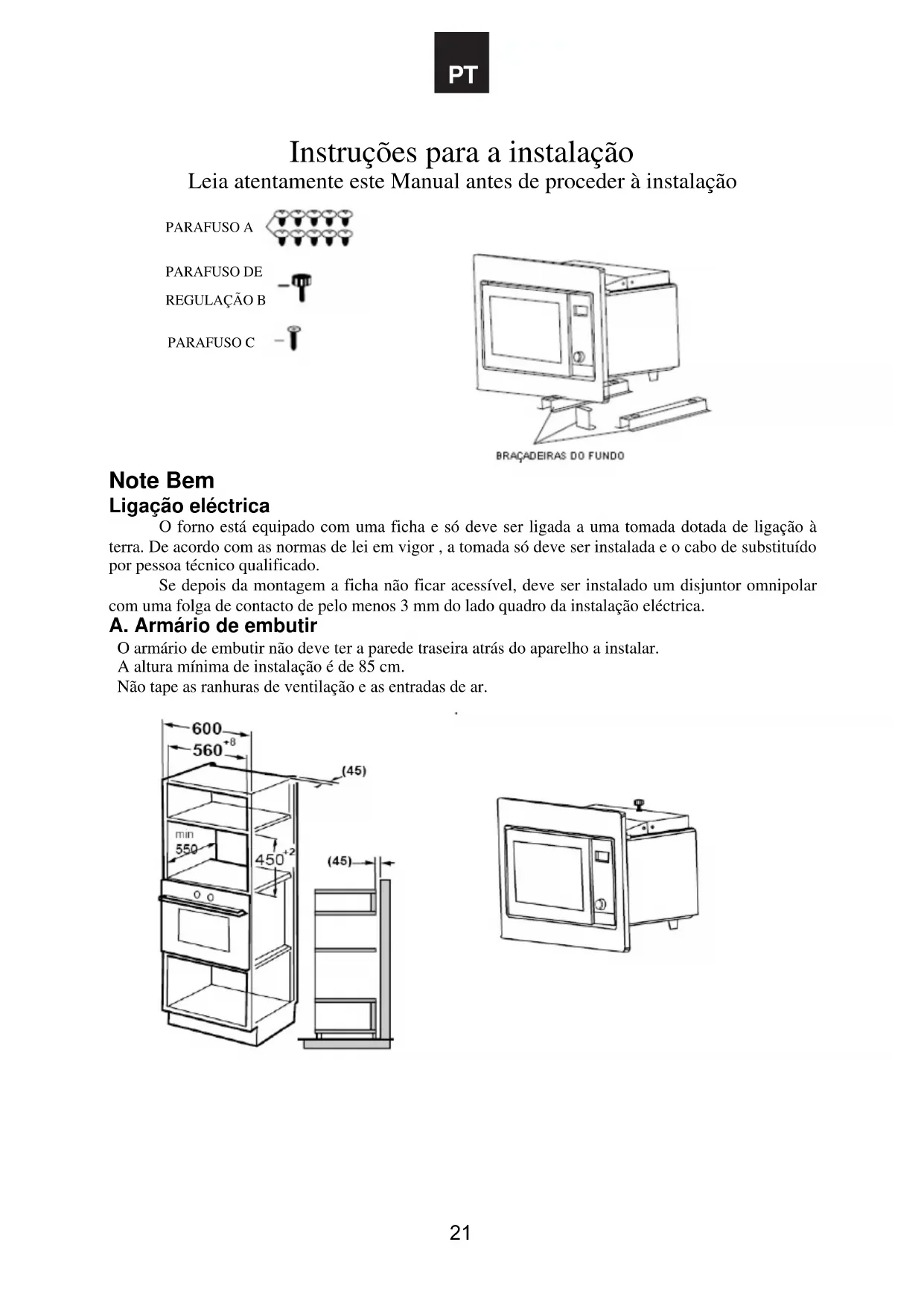

20Instruções para a instalação Leia atentamente este Manual antes de proceder à instalação PARAFUSO A PARAFUSO C

Note Bem Ligação eléctrica O forno está equipado com uma ficha e só deve ser ligada a uma tomada dotada de ligação à terra. De acordo com as normas de lei em vigor , a tomada só deve ser instalada e o cabo de substituído por pessoa técnico qualificado. Se depois da montagem a ficha não ficar acessível, deve ser instalado um disjuntor omnipolar com uma folga de contacto de pelo menos 3 mm do lado quadro da instalação eléctrica. A. Armário de embutir O armário de embutir não deve ter a parede traseira atrás do aparelho a instalar. A altura mínima de instalação é de 85 cm. Não tape as ranhuras de ventilação e as entradas de ar. REGULAÇÃO B

21B. Preparação do armário.

1. Leia as instruções no MODELO DO FUNDO DO ARMÁRIO, coloque o modelo na

2. Efectue as marcas na superfície inferior do armário de acordo com as marcas “a” do

1. Verifique se o seu armário tem uma base lisa e plana, bem como se tem as dimensões certas e afixe o modelo no fundo do armário. -Certifique-se que a LINHA CENTRAL do modelo esteja ao centro do armário -Certifique-se que a MARGEM FRONTAL DO modelo esteja alinhado com a parte frontal do armário2. Efectue as marcas no fundo do armário em correspondência dos furos "a" do modelo. -Não usar o berbequim para furar o fundo do armário.3. Depois de ter efectuado todas as marcas (10 marcas) de acordo com as instruções, retire o modelo do fundo do armário.4. Depois de ter marcado os furos "a", continue a instalação seguindo o manual de instruções.NOTA: É MUITO IMPORTANTE LER E SEGUIR ASINSTRUÇÕES DESTE MANUAL ANTES DE PROCEDER ÀINSTALAÇÃO. Este modelo é usado para localizar os furos "a" para as calhasdo fundo do armário.LADO ESQUERDOLADO DIREITOMARGEM FRONTAL MARGEM FRONTALMARGEM FRONTAL LINHA CENTRAL 22C. Prepare o forno.

5. Instale o forno dentro do armário.

z Regule a altura do PARAFUSO B deixando 1 mm de distância entre o PARAFUSO B e a parte superior do armário. z Certifique-se que os PÉS DO FORNO estejam alinhados com as ranhuras das calhas quando se introduz o forno dentro do armário. z Não esmague nem enrodilhe o cabo de alimentação.

23mário com o PARAFUSO C no FURO DE INSTALAÇÃO do KIT MOLDURA.

6. Abra a porta; fixe o forno ao ar
