BEDIENUNGSANLEITUNG HMF 250 X HOOVER
MIKROWELLENHERD BEDIENUNGSANWEISUNG
12Installationsanweisungen Diese Anleitung für der Installation bitte aufmerksam durchlesen

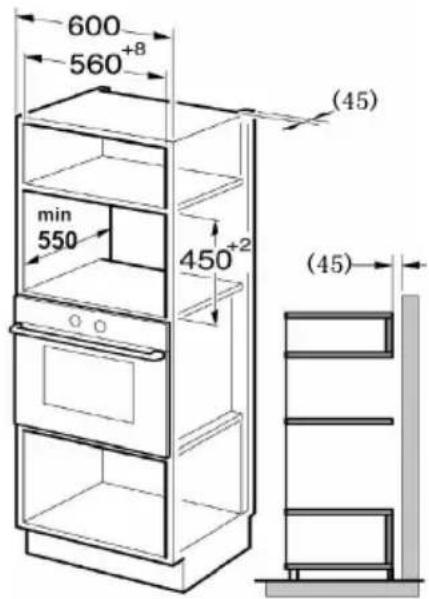

Hinweis Elektrischer Anschluss Diese Gerät ist mit einem Stecker ausgerüstet, der nur an eine korrekt geerdete Steckdose angeschlossen werden darf. Die Steckdose darf im Sinne der einschlägigen Gesetzgebung nur von einem qualifizierten Elektriker installiert werden. Dies gilt auch für den etwaigen Ersatz des Anschlusskabels. Wenn der Stecker nach der Installation nicht mehr zugänglich ist, muss sich installationsseitig ein allpoliger Stromkreisunterbrecher befinden, der einen Kontaktabstand von mindestens 3 mm aufweist. A. Einbaugehäuse Das Einbaugehäuse sollte keine Rückwand aufweisen. Minimale Installationshöhe: 85 cm. Die Luftaus- und -einlässe nicht zudecken.
13B. Gerät installieren
1. Die Anleitungen zur SCHABLONE FÜR DEN GEHÄUSEBODEN lesen. Die
Schablone an der Unterseite des Gehäuses positionieren.

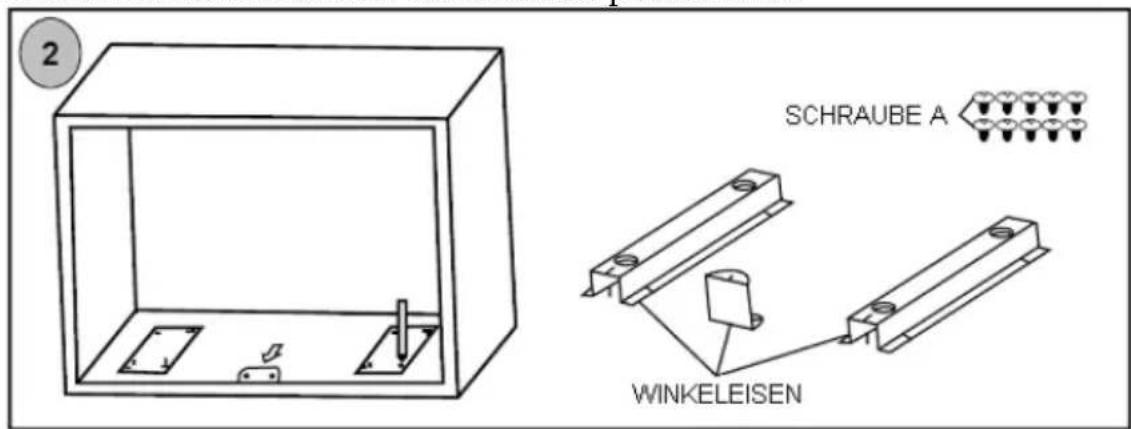

2. Die Unterseite des Gehäuses übereinstimmend zu den Bohrungen „a“ der Schablone
3. Die SCHABLONE FÜR DEN

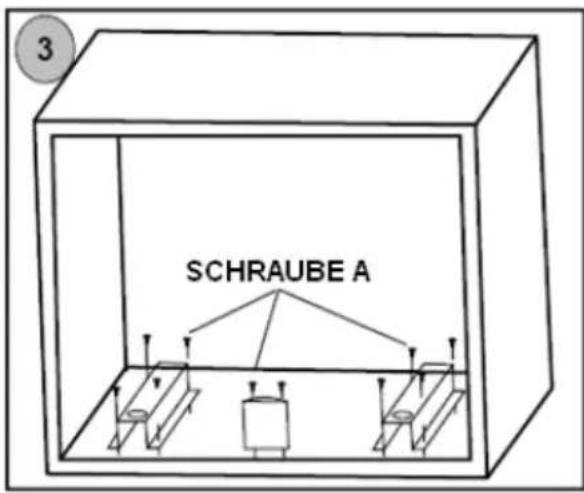

GEHÄUSEBODEN entfernen und WINKELEISEN über die SCHRAUBE A befestigen.

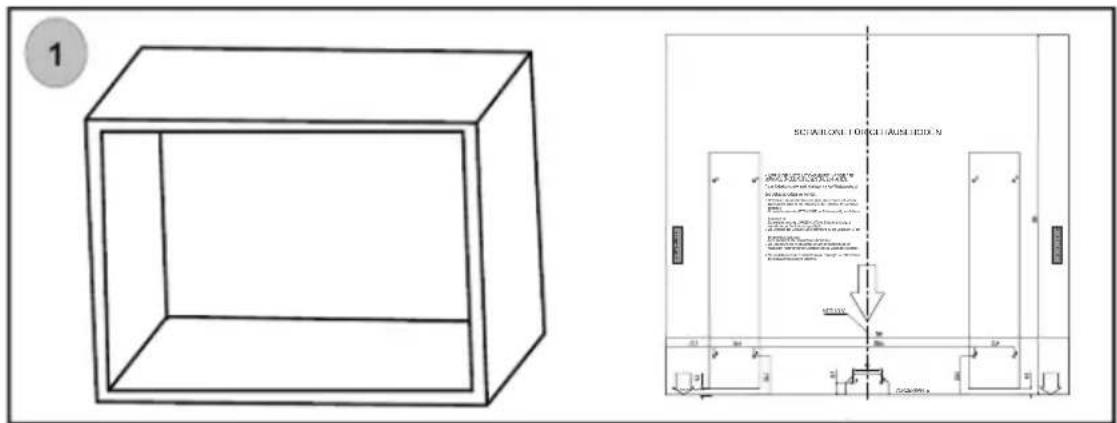

1. Sicherstellen, das das Gehäuse eine glatte, ebene Fläche und korrekte Abmessungen aufweist. Die Schablone an der Unterseite des Gehäuses befestigen. -Sicherstellen, dass die MITTELACHSE der Schablone mittig am Gehäuse positioniert ist. -Sicherstellen, dass die VORDERKANTE der Schablone bündig zur Vorderkante des Gehäuses ausgerichtet ist.2. Die Unterseite des Gehäuses übereinstimmend zu den Bohrungen „a“ der Schablone kennzeichnen. -Keine Bohrungen am Gehäuseboden durchführen.3. Die Schablone für den Gehäuseboden nach der entsprechend den Anleitungen vorgenommenen Kennzeichnung (10 Bohrungen) entfernen.4. Die Installation nach der Kennzeichnung der Bohrungen „a“ entsprechend den Installationsanleitungen fortsetzen.HINWEIS: DIE INSTALLATIONSANLEITUNG VOR DERMONTAGE UNBEDINGT LESEN UND EINHALTEN. Diese Schablone wird zur Lokalisierung der Winkeleisen „a“des Gehäusebodens verwendet.LINKE SEITERECHTE SEITEVORDERKANTE VORDERKANTEVORDERKANTE MITTELACHSE 14C. Gerät vorbereiten

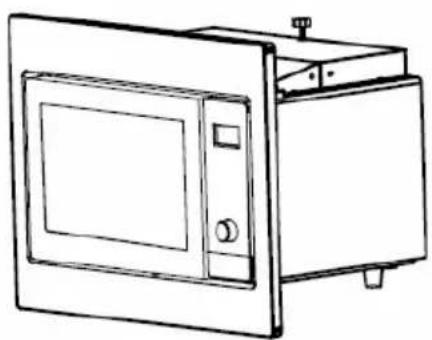

Nun des Geräts befestigen.
die SCHRAUBE B an der OBEREN VENTILATIONSÖFFNUNG
D. Gerät installieren
z Die Höhe der SCHRAUBE B so einstellen, dass der Abstand zwischen der SCHRAUBE B und der oberen Gehäusefläche 1 mm beträgt. z Sicherstellen, dass die STELLFÜSSE bei der Installation des Geräts im Gehäuse bündig zu den Rillen der Winkeleisen ausgerichtet sind. z Das Stromkabel nicht verdrehen oder knicken.
5. Das Gerät im Gehäuse installieren.
15rät über die SCHRAUBE C an der INSTALLATIONSBOHRUNG der RAHMENVERKLEIDUNG befestigen.
EinfachAnleitung
