| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Four à micro-ondes |
| Capacité | 25 litres |
| Puissance micro-ondes | 900 W |
| Nombre de niveaux de puissance | 5 niveaux |
| Fonction grill | Oui |
| Dimensions (L x P x H) | 48.5 x 39.5 x 28.5 cm |
| Panneau de commande | Électronique avec écran digital |
| Programmes automatiques | Oui, plusieurs programmes préenregistrés |
| Fonction décongélation | Oui |
| Entretien | Nettoyage intérieur facile, plateau tournant amovible |
| Sécurité | Verrouillage enfant, protection contre la surchauffe |
| Accessoires inclus | Plateau tournant, support de grill |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - HMF 250 X HOOVER
Téléchargez la notice de votre Four à micro-ondes au format PDF gratuitement ! Retrouvez votre notice HMF 250 X - HOOVER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HMF 250 X de la marque HOOVER.
MODE D'EMPLOI HMF 250 X HOOVER

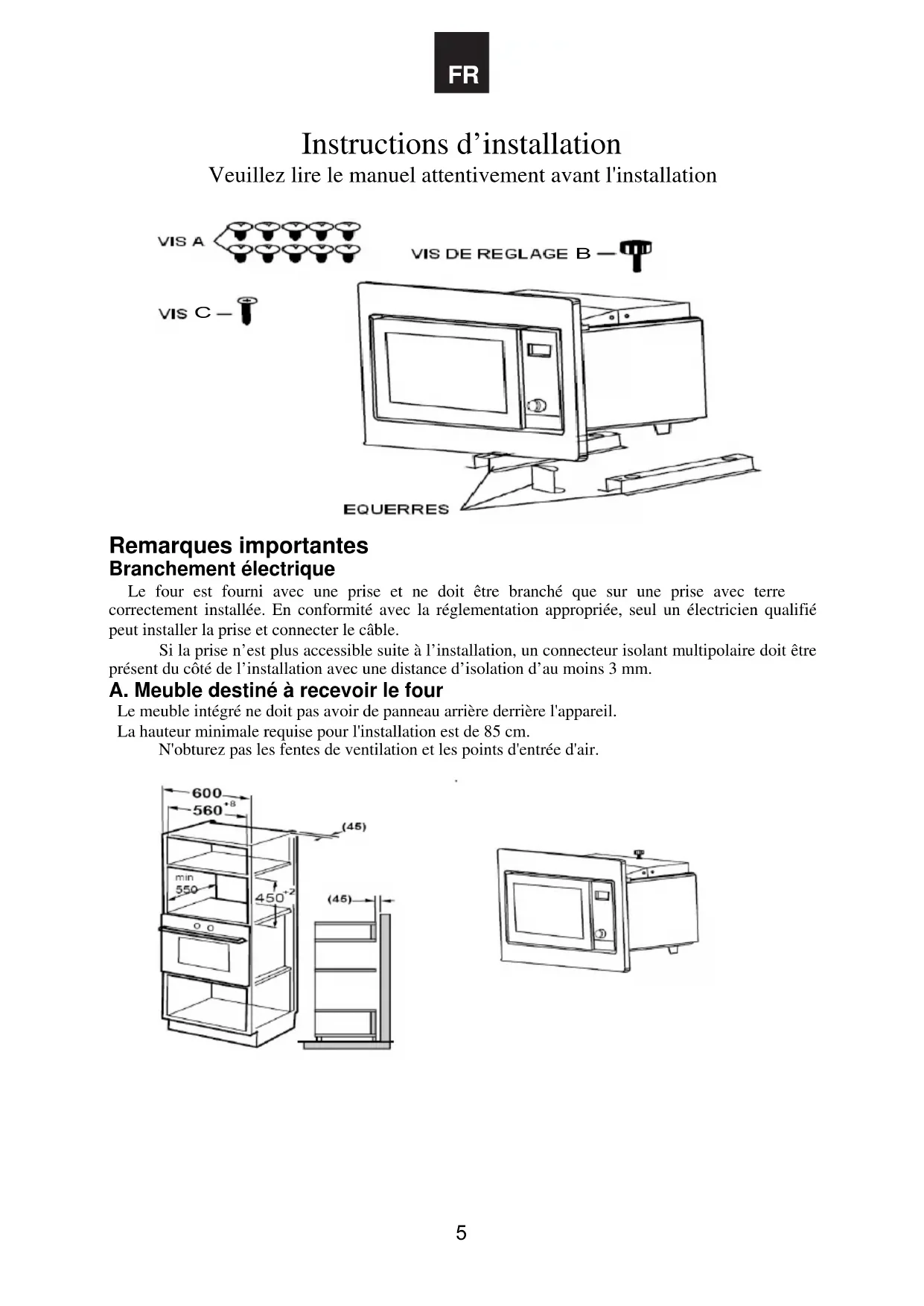

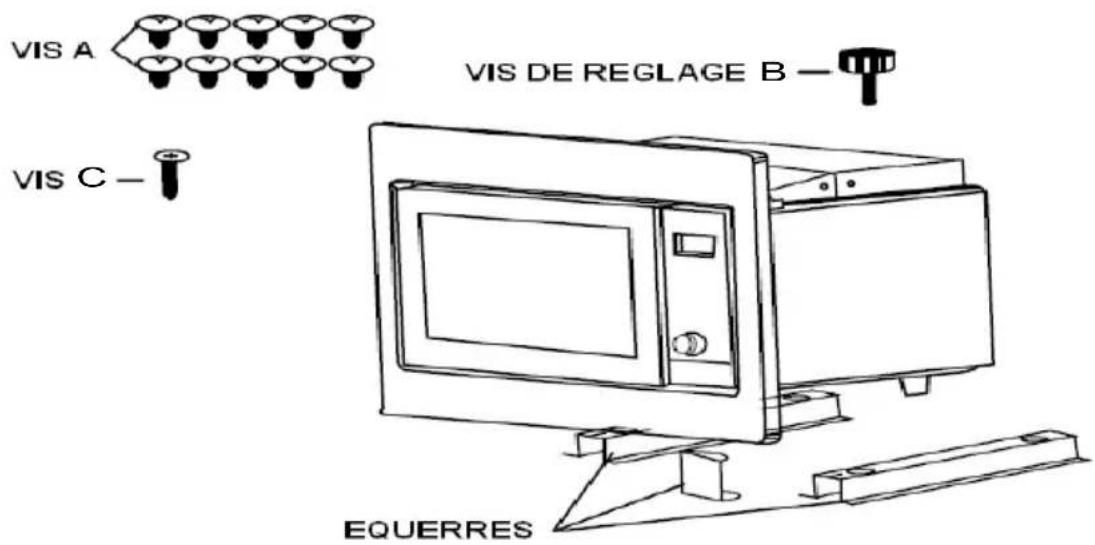

4Instructions d’installation Veuillez lire le manuel attentivement avant l'installation
Remarques importantes Branchement électrique Le four est fourni avec une prise et ne doit être branché que sur une prise avec terre correctement installée. En conformité avec la réglementation appropriée, seul un électricien qualifié peut installer la prise et connecter le câble. Si la prise n’est plus accessible suite à l’installation, un connecteur isolant multipolaire doit être présent du côté de l’installation avec une distance d’isolation d’au moins 3 mm. A. Meuble destiné à recevoir le four Le meuble intégré ne doit pas avoir de panneau arrière derrière l'appareil. La hauteur minimale requise pour l'installation est de 85 cm. N'obturez pas les fentes de ventilation et les points d'entrée d'air.
5B. Préparer le meuble.
1. Lisez les instructions sur le SCHEMA POUR LE PANNEAU INFERIEUR DU
MEUBLE, puis placez le schéma sur le panneau inférieur du meuble.
2. Faites des marques sur le panneau inférieur du meuble conformément aux marques
3. Retirez le SCHEMA et fixez les
EQUERRES avec les VIS A.
1. Vérifiez que le panneau inférieur de votre meuble est plat, lisse et à la bonne taille puis scotchez le schéma sur le panneau inférieur du meuble. -Assurez-vous que la LIGNE CENTRALE du schéma se trouve au milieu du meuble -Vérifiez aussi que l’AVANT du schéma est aligné avec l’arrête avant du meuble2. Faites des marques sur le panneau inférieur du meuble à l’emplacement des trous “a” du schéma. -Ne percez pas de trous dans le meuble.3. Après avec fait toutes les marques (il y en a 10) en suivant les instructions, enlevez le schéma du panneau inférieur.4. Après avoir marqué les trous “a”, poursuivez l'installation en suivant les instructions d’installation.NOTE: IL EST TRÈS IMPORTANT DE LIRE ET SUIVRE LESINDICATIONS DES INSTRUCTIONS D’INSTALLATION AVANTDE COMMENCER L’INSTALLATION. Utilisez ce schéma pour determiner, sur la partie inférieure dumeuble, l’emplacement des trous “a” destinés au support muralCÔTÉ GAUCHECÔTÉ DROITAVANT AVANTAVANT LIGNE CENTRALE 6la VIS DE REGLAGE B sur du four.

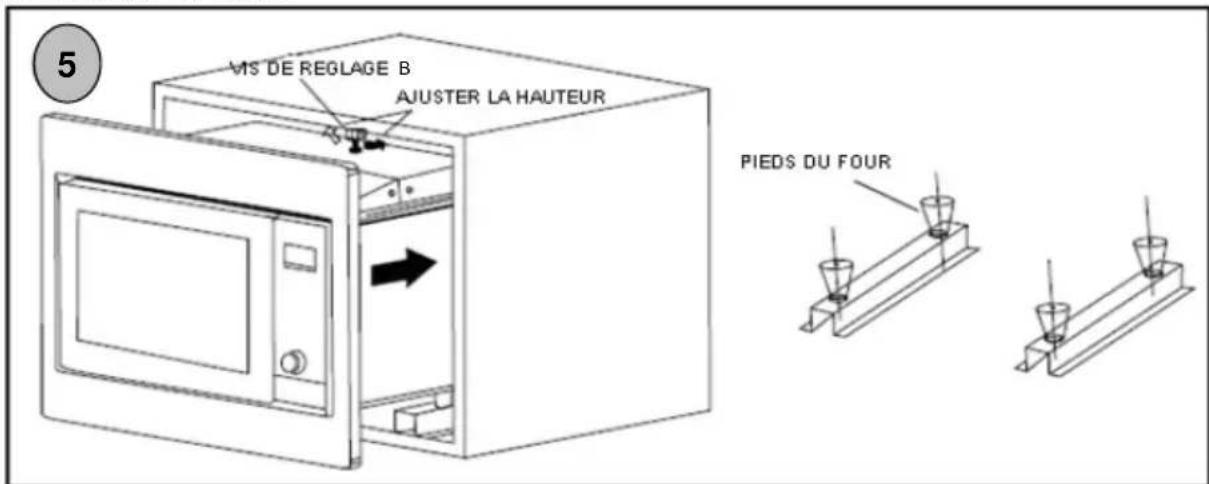

5. Placez le four dans le meuble.
z Réglez la hauteur de la VIS DE REGLAGE VIS DE REGLAGE B et le panneau supérieur du meuble. B pour obtenir 1 mm de distance entre la z Assurez-vous que les PIEDS DU FOUR sont alignés avec les fentes des équerres lorsque vous placez le four dans le meuble. z Attention à ne pas coincer ou nouer le cordon d’alimentation.

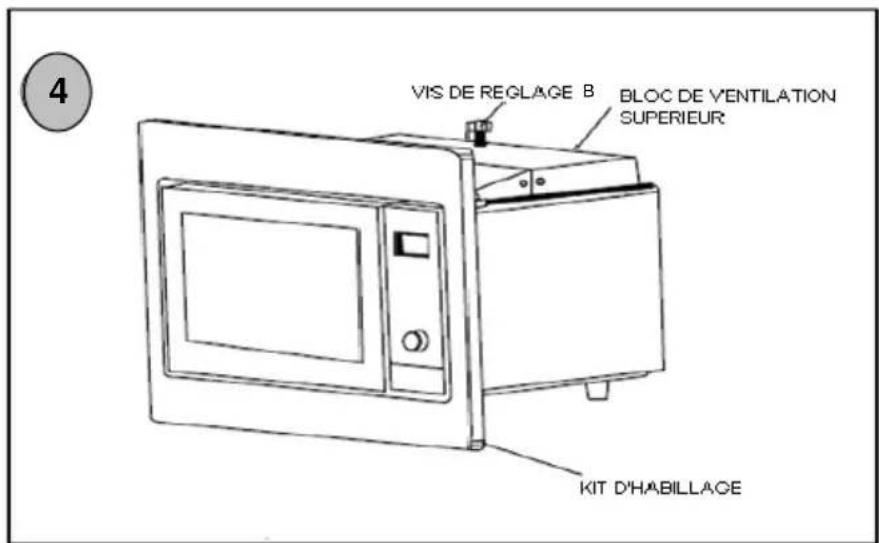

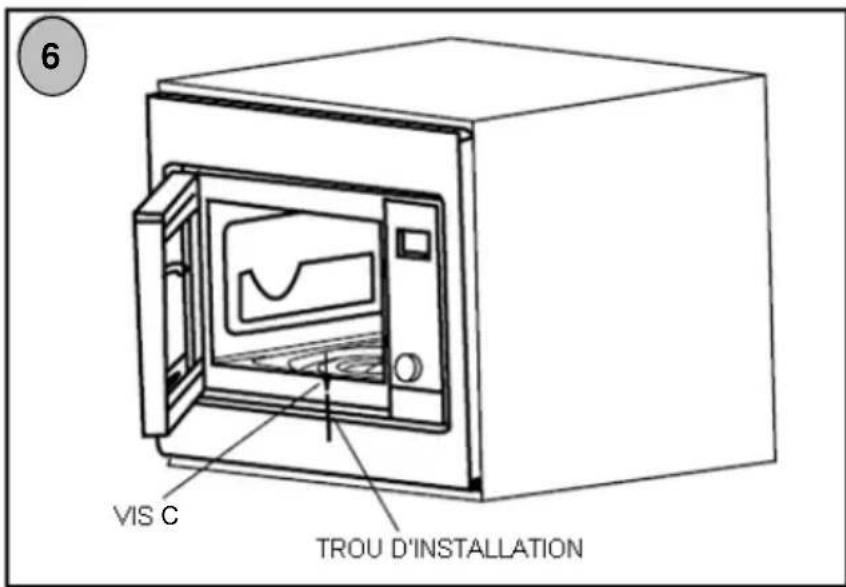

C. Préparer le four. 7meuble en serrant la VIS C dans le TROU D’INSTALLATION du KIT D’HABILLAGE.
