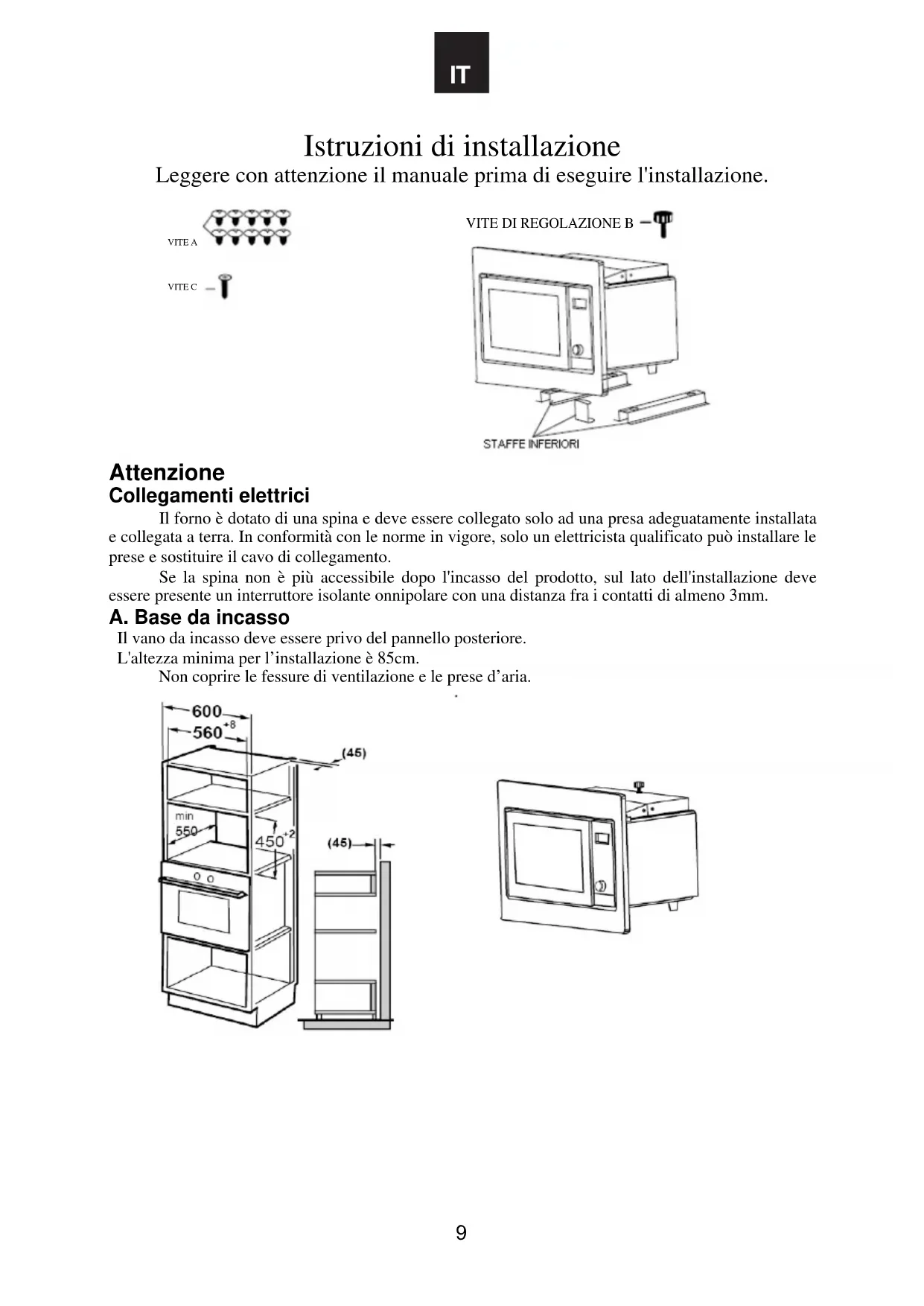

8Istruzioni di installazione Leggere con attenzione il manuale prima di eseguire l'installazione. VITE A VITE C

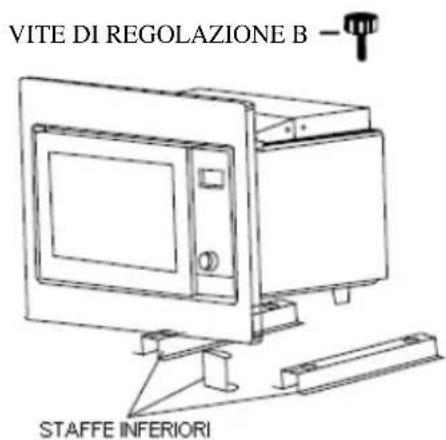

VITE DI REGOLAZIONE B

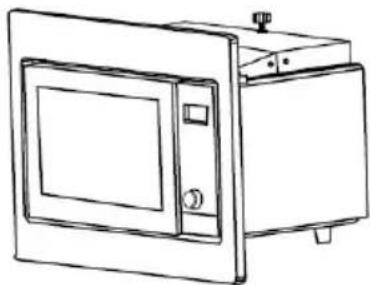

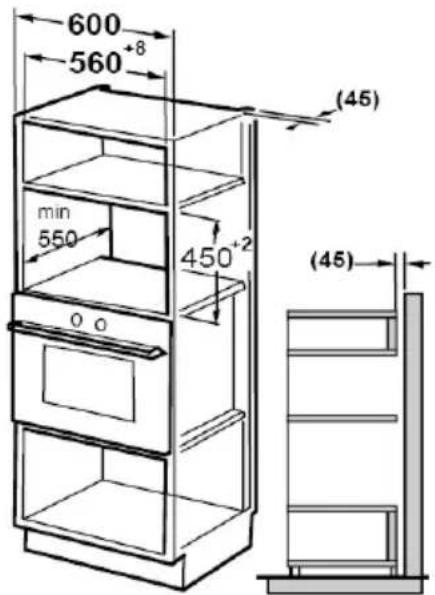

Attenzione Collegamenti elettrici Il forno è dotato di una spina e deve essere collegato solo ad una presa adeguatamente installata e collegata a terra. In conformità con le norme in vigore, solo un elettricista qualificato può installare le prese e sostituire il cavo di collegamento. Se la spina non è più accessibile dopo l'incasso del prodotto, sul lato dell'installazione deve essere presente un interruttore isolante onnipolare con una distanza fra i contatti di almeno 3mm. A. Base da incasso Il vano da incasso deve essere privo del pannello posteriore. L'altezza minima per l’installazione è 85cm. Non coprire le fessure di ventilazione e le prese d’aria.

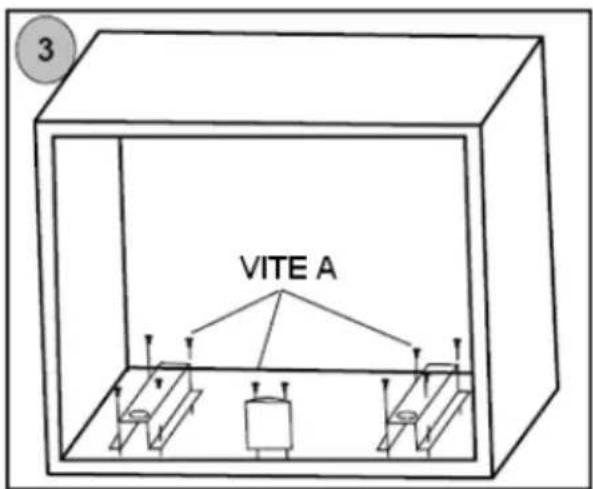

9B. Preparazione del vano da incasso.

1. Leggere riportate le istruzioni sulla DIMA DI FORATURA e posizionare

quest’ultima sopra il pannello inferiore del vano da incasso.

2. Apporre dei segni sul piano inferiore del vano da incasso in corrispondenza dei fori

presenti sulla dima e indicati con la lettera "a".

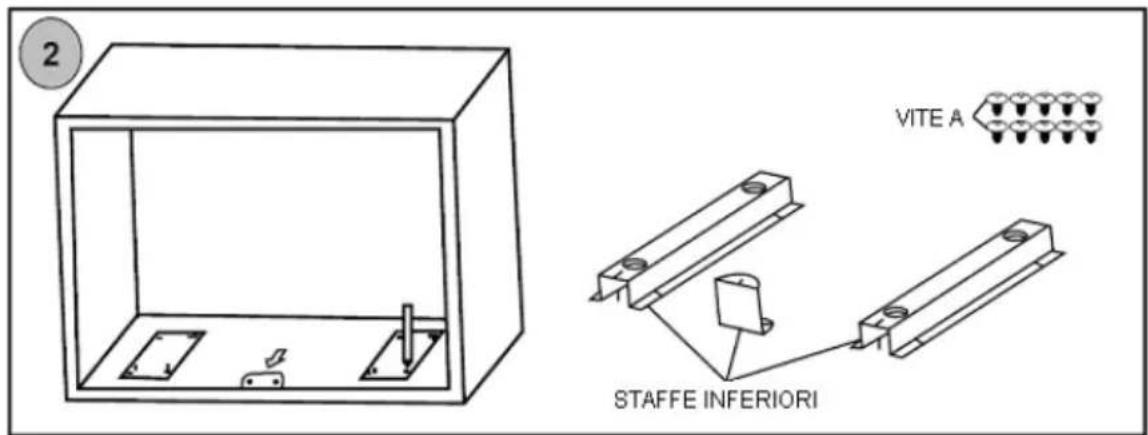

FORATURA dal fondo del vano da incasso le STAFFE INFERIORI usando le VITI A.

VANO DI INSTALLAZIONE

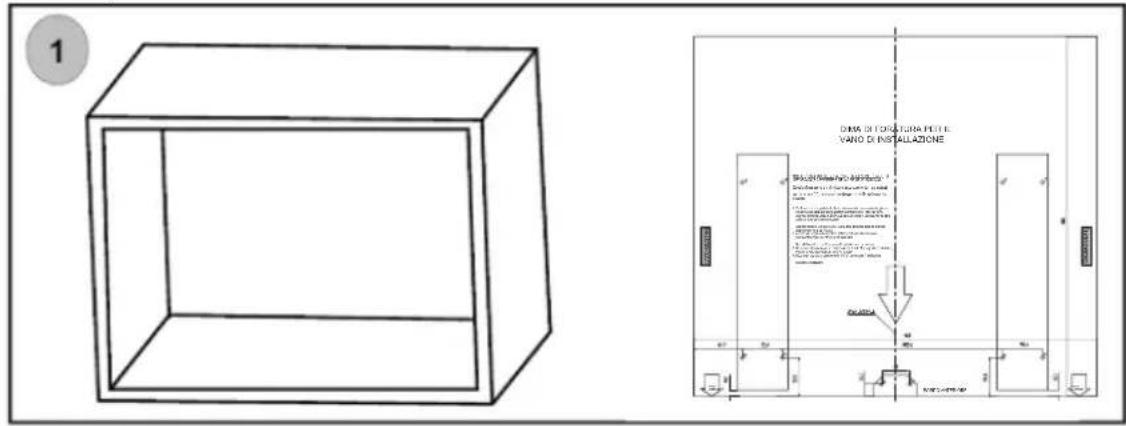

1. Verificare che la superficie del fondo del vano da incasso sia liscia, piana e della misura giusta, quindi posizionarvi la dima con del nastro adesivo. -Assicurarsi che la LINEA CENTRALE della dima sia in corrispondenza della parte centrale del vano da incasso. -Assicurarsi che il BORDO ANTERIORE della dima sia allineato al bordo anteriore del vano da incasso.2. Apporre dei segni sulla superficie di fondo del vano da incasso in corrispondenza dei fori "a" presenti sulla dima. -Non effettuare fori con il trapano sul fondo del vano da incasso.3. Dopo aver fatto un segno in corrispondenza di tutti i fori segnalati (10 in tutto), togliere la dima dal fondo del vano da incasso.4. Dopo aver segnato la posizione dei fori "a", continuare l'installazione seguendo le istruzioni.NOTA: PRIMA DI ESEGUIRE L'INSTALLAZIONE, È MOLTOIMPORTANTE LEGGERE E SEGUIRE LE ISTRUZIONI. Questa dima serve a individuare la posizione dei fori, indicaticon la lettera "a", necessari per fissare le staffe nel vano daincasso.LATO SINISTROLATO DESTROBORDOANTERIOREBORDOANTERIOREBORDO ANTERIORE LINEA CENTRALE 10D'ARIA SUPERIORE del forno.

4. Fissare quindi la VITE B sul CONDOTTO

5. Inserire il forno nel vano di installazione.

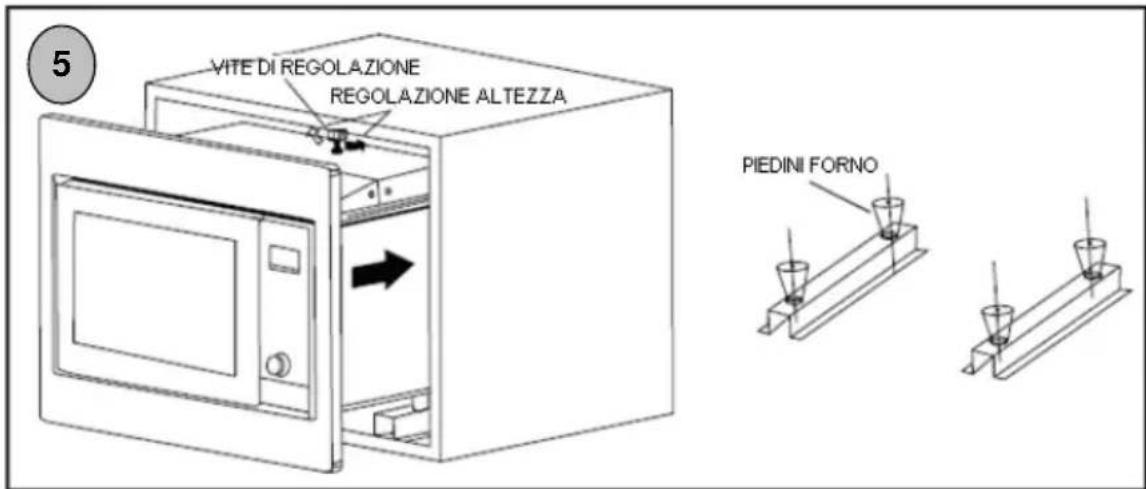

z Regolare l'altezza della VITE B in modo da lasciare uno spazio di 1mm tra la vite stessa e il pannello superiore del vano da incasso. z Nell’inserire il forno nel vano da incasso, assicurarsi che i PIEDINI siano allineati con le guide delle staffe. z Accertarsi che il cavo di alimentazione non resti impigliato o attorcigliato. D. Installazione del forno

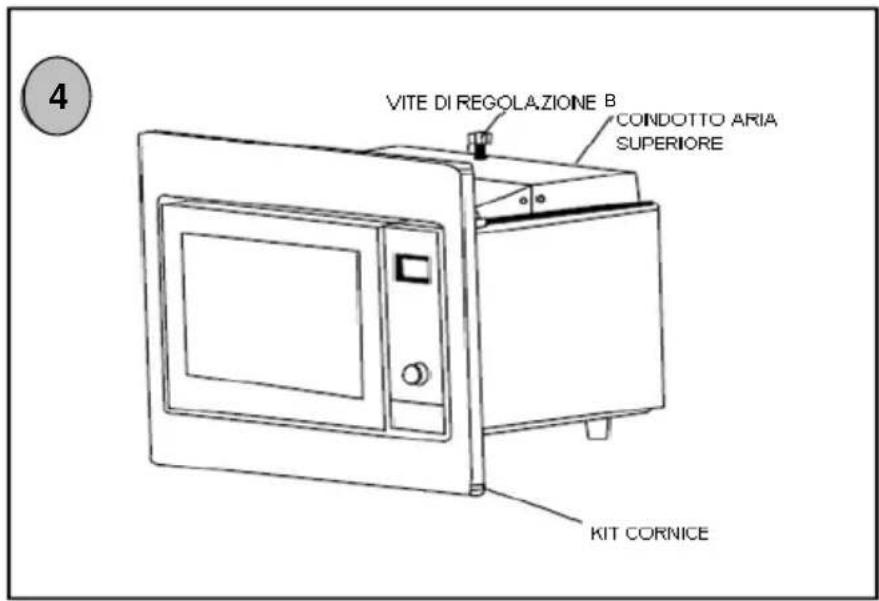

C. Preparazione del forno. 11INSTALLAZIONE del KIT CORNICE.

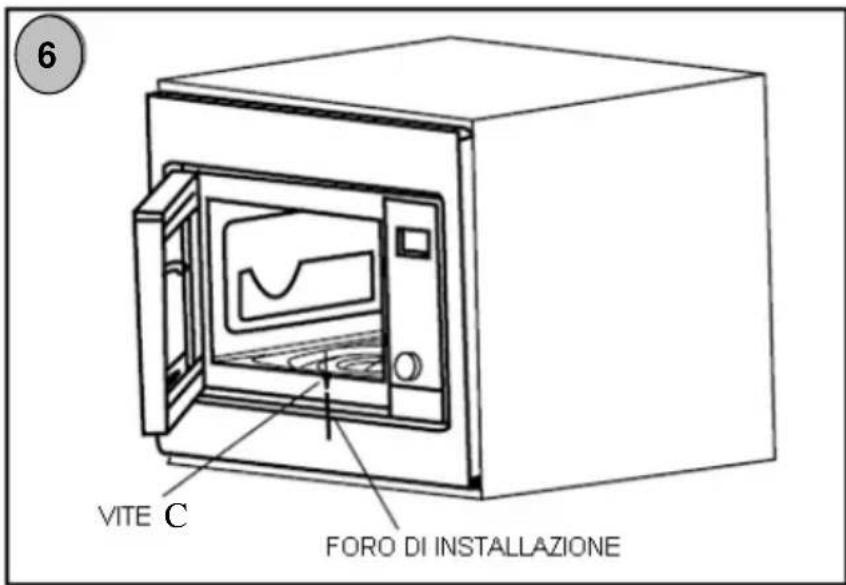

6. Aprire lo sportello, fissare il forno al vano avvitando la VITE C sul FORO DI
