GEBRUIKSAANWIJZING HMF 250 X HOOVER

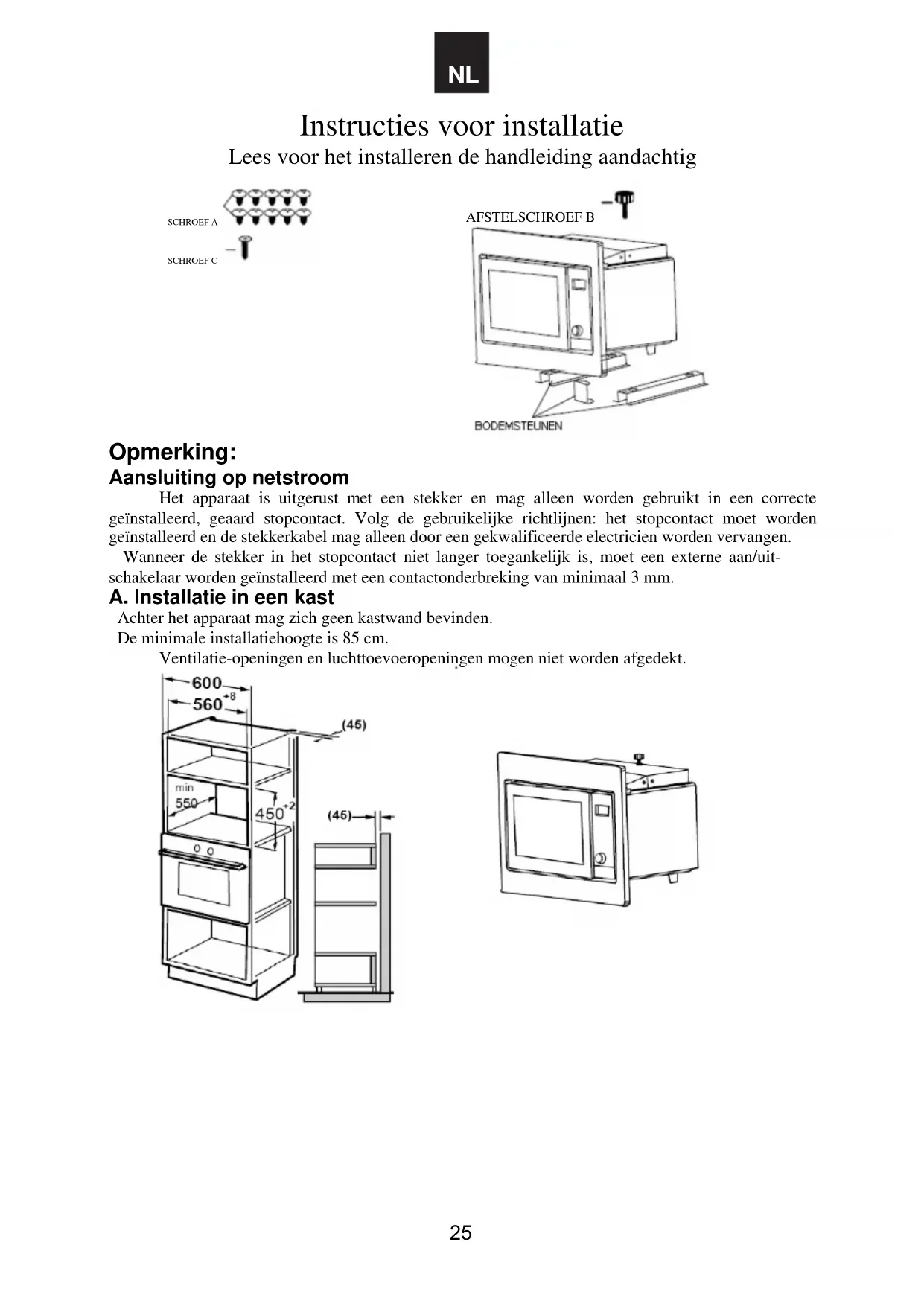

24Instructies voor installatie Lees voor het installeren de handleiding aandachtig SCHROEF A

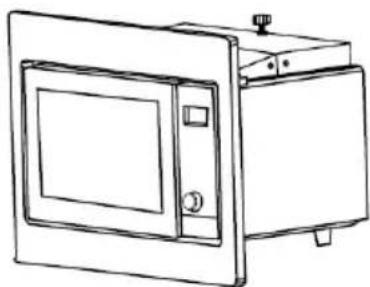

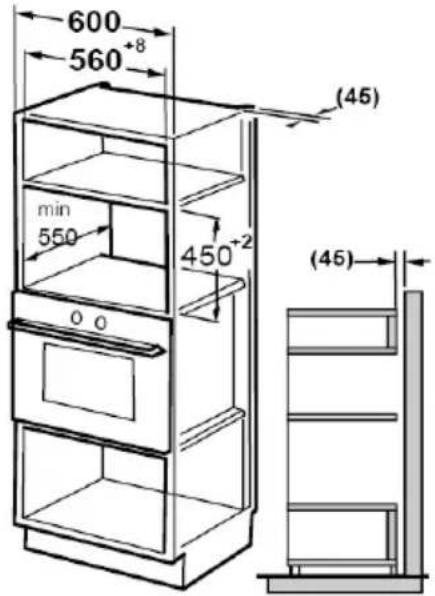

Opmerking: Aansluiting op netstroom Het apparaat is uitgerust met een stekker en mag alleen worden gebruikt in een correcte geïnstalleerd, geaard stopcontact. Volg de gebruikelijke richtlijnen: het stopcontact moet worden geïnstalleerd en de stekkerkabel mag alleen door een gekwalificeerde electricien worden vervangen. Wanneer de stekker in het stopcontact niet langer toegankelijk is, moet een externe aan/uit-schakelaar worden geïnstalleerd met een contactonderbreking van minimaal 3 mm. A. Installatie in een kast Achter het apparaat mag zich geen kastwand bevinden. De minimale installatiehoogte is 85 cm. Ventilatie-openingen en luchttoevoeropeningen mogen niet worden afgedekt. SCHROEF C AFSTELSCHROEF B 25B. Het gereedmaken van de kast.

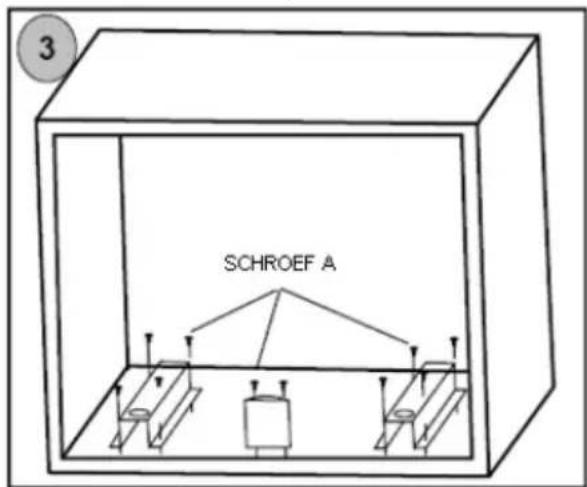

1. Lees de instructies op de MAL VOOR DE BODEM VAN DE KAST en leg de mal op

het draagvlak van de kast.

2. Markeer het draagvlak van de kast zoals de aangegeven bij de letters “a” op de mal.

3. Verwijder de MAL VOOR DE

MAL VOOR DE BODEM VAN DE KAST 1. Controleer of uw kast de juiste grootte heeft, en een gladde, vlakke bodem. Bevestig de mal vervolgens met plakband op de bodem van de kast. -Zorg ervoor dat de MIDDENLIJN van de mal zich in het midden van de kast bevindt -Zorg ervoor dat de VOORSTE RAND van de mal gelijk loopt met de voorste rand van de kast2. Markeer het draagvlak van de kast zoals de aangegeven bij de letters “a” op de mal. -Boor geen gaten in de bodem van de kast.3. Nadat u alle markeringen volgens de instructies heeft aangebracht, verwijdert u de mal voor de bodem van de kast.4. Nadat u de plaats van de gaatjes "a" heeft bepaald, kunt u verdergaan met installeren volgens de instructies voor installatie.OPMERKING: HET IS HEEL BELANGRIJK DAT U VOOR HETINSTALLEREN DE AANWIJZINGEN IN DE HANDLEIDINGAANDACHTIG LEEST EN DAT U DE AANWIJZINGENOPVOLGT. Deze mal wordt gebruikt om de exacte plaats van de gaatjes"a" te bepalen voor de bodemsteunen in de kast.LINKERZIJDERECHTERZIJDEVOORSTE RAND VOORSTE RANDVOORSTE RAND MIDDENLIJN 26vervolgens LUCHTCIRCULATIERUIMTE van de oven.

D. Het installeren van de oven.

z SCHROEF B moet zodanig worden ingedraaid dat er een ruimte van 1 mm overblijft tussen SCHROEF B en het bovenste vlak van de kast. z Zorg ervoor dat de OVENPOOTJES zich op dezelfde lijn bevinden als de gleuven voor de steunen wanneer u de oven in de kast installeert. z Zorg ervoor dat het snoer niet vast komt te zitten en dat er geen knik in zit.

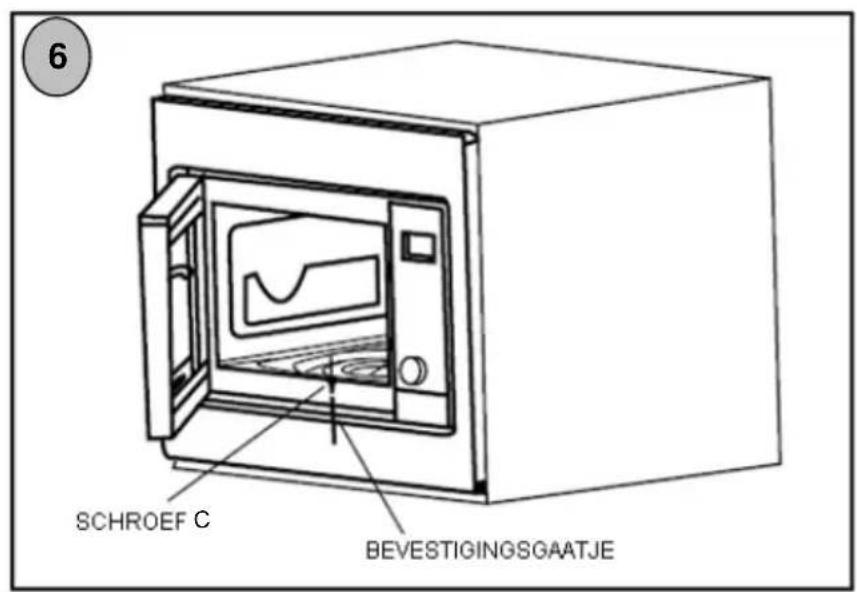

C. Het gereedmaken van de oven. 27oven aan de kast met SCHROEF C in het BEVESTIGINGSGAATJE van de OMLIJSTING.
