MANUAL DE UTILIZADOR LVI 980 AUS ROSIERES

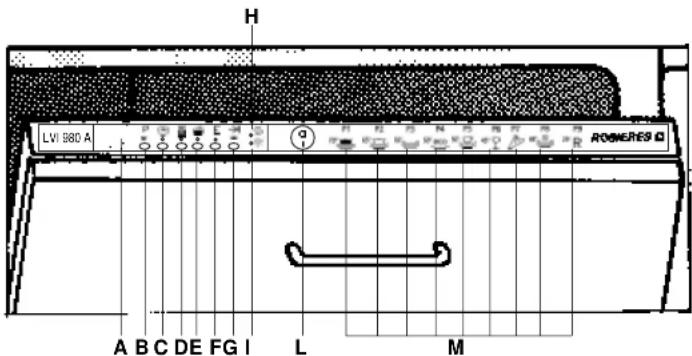

Descrição dos comandos A Mostrador digital B Tecla de selecção do programa C Tecla de retardamento do início do programa D Tecla “Meia & Meia” E Tecla HP F Tecla de economia "E" G Tecla de INÍCIO do programa H Indicador luminoso do nível de sal I Indicador luminoso do nível de abrilhantador L Tecla de ligar/desligar M Descrição dos programas Dimensões: AlturaProfundidadeLarguraProfundidade com a porta aberta

Dados Técnicos Capacidade seg-norma EN 50242Capacidade c/ tachos e pratosPressão admitida na instalação hidráulicaFusível Potência máxima absorvidaTensão12 pessoas8 pessoasMin. 0,08 - Max 0,8 MPa(ver placa de características)(ver placa de características)(ver placa de características) LVI 980 A A B C DE FG I L M H71 Operações a realizar Desenvolvimento do programa Duraçãomédia emminutos Funções especiais Detergente pré-lavagemDetergente lavagemLimpeza do filtro e placaControlo do nível de abrilhantadorControlo do nível de salPré-lavagem a quentePré-lavagema frioLavagemPrimero enxaguamento a frioSegundo enxaguamento a frioEnxaguamento a quente com abrilhantadorCom água fría (15°C)*Tecla de economia ETecla HPRetardamento inicio doprogramaTecla “Meia & Meia”

N/A= opção indisponível

Símbolo de programa Descrição

TABELA DOS PROGRAMAS

Intensivo Universal Diário Eco 50°C Delicado Programa para copos Pré-lavagem a frio Secagem quente e aquecimento de pratos Rápido 29 minutos Apto para lavar a loiça e tachos de uso diário muito sujos. Adequado para lavar a loiça e tachos de uso diário com sujidade normal. Adequado para lavar a loiça e tachos de uso diário imediatamente após a refeição. Adequado para lavar a loiça e tachos de uso diário imediatamente após a refeição. Programa segundo normas EN 50242. Adequado para lavar a loiça delicada e decorada, assim como os cristais. Indicado também para lavar a loiça de uso diário pouco suja, exceptuando as frigideiras. Programa destinado à lavagem de copos e de porcelanas delicados com sujidade que ainda não tenha secado. Pré-lavagem rápida para a loiça usada pela manhã ou pelo almoço, quando se quer realizar apenas uma lavagem depois do jantar. Próprio para a secagem de loiças não utilizadas há certo tempo e para aquecer loiças a utilizar para servir à mesa determinados pratos. Ciclo super-rápido que se efectua no final da refeição, indicado para cargas pequenas (4/6 pessoas).

• •72 Selecção de programas e funções especiais Selecção do programa Abra a porta da máquina e prima a tecla ; no mostrador é apresentada a indicação do último programa seleccionado. Para seleccionar um novo programa terá de premir a tecla de selecção do programa "P". Quando no mostrador for apresentada a indicação correspondente ao programa pretendido, prima a tecla de INÍCIO do programa. A duração correspondente ao programa seleccionado (em horas e minutos) é apresentada no mostrador, começando a piscar. Feche a porta da máquina. O programa começa automaticamente a seguir à emissão de um sinal sonoro (caso a emissão de sinais sonoros não tenha sido desactivada). Tecla “MEIA & MEIA” De forma a conseguir que a sua máquina de lavar loiça assegure todas as suas necessidades, a opção "MEIA & MEIA" permite-lhe seleccionar: Cesto Superior de Meia-Carga Com a selecção desta opção, a loiça é lavada no cesto superior e os talheres no cesto inferior. Cesto Inferior de Meia-Carga Com a selecção desta opção, a loiça é lavada apenas no cesto inferior. Lavagem Simultânea Com a escolha desta opção, a loiça é lavada em ambos os cestos superior e inferior. Esta opção permite reduzir o tempo de lavagem em comparação com o programa completo. (Por favor tome nota que, ao seleccionar esta opção, não poderá seleccionar mais nenhuma com excepção de Selecção do Programa “P”, Arranque Diferido e INÍCIO do Programa ). Tecla HP Esta máquina de lavar loiça está equipada com um motor especial, capaz de desenvolver duas velocidades diferentes. Quando a tecla está premida, o motor trabalha com major potência, atacando a sujidade com uma quantidade de água maior, a uma pressão mais elevada. Esta função especial está particularmente indicada para a loiça muito suja. Atenção: Para utilizar esta opção deve pressionar primeiro o botão . Tecla de economia A tecla de economia "E" reduz a fase de aquecimento final da água durante o último enxaguamento. Esta tecla de economia "E" permite poupar mais de 20% de energia e reduz a duração do ciclo de lavagem. Trata-se de uma função particularmente recomendada para a lavagem da loiça ao fim do dia, quando não se pretenda descarregar logo da máquina uma loiça perfeitamente seca. Interrupção de um programa Não é recomendável que a porta da máquina seja aberta durante a execução de um programa de lavagem e, particularmente, durante a fase central de lavagem ou a fase final de secagem. No entanto, a máquina interrompe automaticamente o seu funcionamento sempre que a porta é aberta. Nessa altura, pode seleccionar diversas opções podendo igualmente cancelar o programa em curso. Se, quando um programa já está a ser executado, a porta da máquina for aberta, o símbolo correspondente ao programa seleccionado (e que está a ser executado) é apresentado no mostrador, a piscar, e a máquina interrompe o respectivo funcionamento. Atenção: Se a porta for aberta durante a fase de lavagem, um sinal sonoro relembra-o que a lavagem ainda não terminou. Para que a máquina volte a entrar em funcionamento terá de premir a tecla de INÍCIO do programa. Verá que, no mostrador, é apresen- tado a piscar o tempo que falta para o programa ser concluído. Volte então a fechar a porta da máquina. Caso pretenda cancelar ou alterar um progra- ma enquanto este estiver a ser executado, terá de levar a cabo as seguintes operações: abra a porta da máquina, prima, mantendo-a premida, a tecla de "INÍCIO" do programa até o número do programa deixar de piscar. Nessa altura poderá então seleccionar um outro programa. NOTA: Se, quando premir a tecla de INÍCIO do programa, o símbolo "00" começar a piscar no mostrador, isso significa a máquina tem água no seu interior. Feche a porta da máquina, para permitir a descarga da água, e espere que seja emitido um sinal sonoro; uma vez satisfeitas estas condições, poderá então programar a máquina da forma pretendida. Antes de iniciar um novo programa deverá sempre certificar-se de que há detergente no respectivo compartimento. Se necessário, volte a encher este compartimento.

Fim do programa O fim do programa é indicado por um sinal sonoro (caso a emissão de sinais sonoros não tenha sido desactivada). Quando a porta da máquina é aberta, poderá ver no mostrador o número do programa que a máquina acabou de levar a cabo. Atenção: Se o numero do programa indicado no mostrador começar a piscar e a maquina não permitir o acesso a qualquer outro programa, prima a tecla de “INICIO” de lavagem e mantenha esta primida até o mostrador parar de piscar. Tecla de selecção de arranque retardado de um programa Prima a tecla para seleccionar o arranque retardado de um programa. Quando prime a tecla pela primeira vez, o mostrador apresenta os dados relativos ao programa seleccionado. De cada vez que premir esta tecla, o tempo de retardamento (em horas) seleccionado para o programa aumenta uma hora, até ao máximo de 19 horas. Uma vez seleccionado o retardamento pretendido, espere que o tempo seleccionado seja apresentado no mostrador, o que confirma a introdução feita. Prima então a tecla de INÍCIO do programa, para que a máquina inicie a contagem decrescente. Se a máquina ainda não tiver iniciado a contagem decrescente, o retardamento do arranque do programa poderá ser cancelado, para o que terá apenas de premir a tecla até ver no mostrador o programa seleccionado. O arranque retardado pode ser cancelado a qualquer momento, para tal, basta premir a tecla de "INÍCIO" até aparecer o programa seleccionado no mostrador. Se pretender ver qual o programa actual, prima a tecla de selecção de programa “P”. NOTA: Se a porta da máquina for aberta durante o período de contagem decrescente, seja a fim de poder seleccionar uma das opções, por exemplo, seja para colocar mais loiça na máquina, deverá sempre voltar a premir a tecla de INÍCIO do programa antes de voltar a fechar a porta da máquina, de modo a que a contagem decrescente seja reiniciada. Desactivação do sinal sonoro Se preferir, poderá desactivar a emissão de sinais sonoros, para o que terá de executar as seguintes operações: prima, mantendo-a premida durante alguns segundos, a tecla de selecção do programa (P), ao mesmo tempo que prime a tecla de ligar/desligar . Se no mostrador for apresentado o símbolo "b1", isso significa que a emissão de sinais sonoros está activada. Volte a premir a tecla de selecção do programa (P); no mostrador é apresentado o símbolo "b0", indicando que a emissão de sinais sonoros foi desactivada. A emissão de um sinal sonoro confirma que a regulação foi guardada na memória. e premir a tecla do programa de lavagem. Atenção Esta máquina está equipada com um dispositivo de seguranca contra inundações que é activado mesmo que a máquina esteja desligada e que interrompe automaticamente o fluxo de água se, devido a uma possível avaria, a água ultrapassar o nível normal. Importante A fim de evitar que o dispositivo de segurança contra inundações seja inoportunamente activado, recomenda-se que a máquina não seja deslocada ou inclinada enquanto estiver a funcionar. Se for absolutamente necessário deslocar ou inclinar a máquina enquanto esta estiver a funcionar, assegure-se primeiro de que o ciclo de lavagem já terminou e que não há água na cuba da máquina.

3)75 Instruções de segurança Por favor leia atentamente o presente manualde instruções. Além de incluir algunsconselhos úteis, ele contém instruçõesimportantes sobre a segurança da instalação,a utilização e a manutenção da máquina delavar loiça.Conserve este manual num lugar seguro e àmão para o poder consultar sempre quenecessário.Existem algumas regras de segurançabásicas a serem observadas durante omanuseamento de qualquer electrodoméstico:– nunca toque no equipamento com as mãosou os pés molhados ou húmidos;– não utilize os seus electrodomésticosquando estiver descalça;– nunca puxe pelo cabo ou pelo próprioelectrodoméstico para desligar a ficha doelectrodoméstico da tomada;– proteja o seu electrodoméstico doselementos atmosféricos (chuva, sol, etc.);– não deixe que crianças (ou adultos incapazesde operarem com electrodomésticos) usemos equipamentos sem supervisão;– certifique-se de que a ficha instalada nocabo do seu electrodoméstico é compatívelcom a tomada de alimentação decorrente. Se não for, peça a uma pessoadevidamente qualificada que instale umaficha do tipo correcto e que verifique se oscabos de ligação à tomada de alimentaçãode corrente se adequam à potência nominaldo equipamento;– certifique-se que o aparelho não estejasobre o cabo de alimentação;– se a sua casa estiver equipada com umainstalação de descalcificação da água nãoserá necessário adicionar sal ao dispositivode descalcificação com que a máquina estáequipada;– a máquina de lavar loiça está protegida paraa lavagem normal dos utensíliosdomésticos. Nesta máquina não podem serlavados objectos contaminados porgasolina, verniz, resíduos de aço ou deferro, produtos químicos corrosivos, ácidosou alcalinos;– sempre que se queira desfazer de umamáquina de lavar loiça antiga, tenha ocuidado de lhe retirar a fechadura da portaantes, para evitar que crianças se possamfechar na máquina;– este aparelho é fabricado com materiaisrecicláveis. – evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão.– A água que fica na máquina ou na loiça aseguir à lavagem não deve ser bebida.– Nunca se encoste nem se sente na porta damáquina, pois corre o risco de a fazer tombar.– Os talheres ficarão mais bem lavados seforem colocados no respectivo cesto, com os cabos para baixo; no entanto, e para evitar ferimentos ou danos, também ospoderá colocar no cesto ao contrário, isto é,com os cabos para cima.– Este electrodomestico foi concebido ara usodoméstico.Em caso de necessidade de substitução do cabo de alimentação, contacte o Departamento de Manutenção.Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la.Qualquer trabalho de reparação deverá sersempre feito por um técnico autorizado,devendo sempre ser instaladas peçassobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos. Instalação (Observações técnicas) Atenção: Se o electrodoméstico for instaladonum local alcatifado, deverá assegurar-se de que as aberturas de ventilação inferiores não fiquem tapadas ou obstruídas.Certifique-se que a tomada esteja numlocal accessivel após a instalação damaquina de lavar loiça.No mostrador aparece E1 com osinal sonoro.No mostrador aparece E2 com osinal sonoro.No mostrador aparece E3 com osinal sonoro.No mostrador aparece E4 com osinal sonoro.No mostrador aparece E5 com osinal sonoro.ANOMALIA CAUSA ACÇÃOAs máquinas de lavar loiça estão aptas para mostrar um sinal no mostradorquando existem anomalias.Torneira de entrada de água fechada.Anomalia no controlo electrónico detemperatura. O elemento aquecedor de água nãotrabalha correctamente ou a rede dofiltro está entupida.. Os acessórios não descarregam aágua. Anomalia no dispositivo electrónicode carga.Desligue o electrodoméstico.Rode a torneira.Complete o ciclo.Centro de serviço para contacto.Limpe a rede do filtro.Se o problema persistir contacte porfavor o seu serviço de Assistência.Verificar se a mangueira está incli-nada, ou a saída por meio de sifãoestá bloqueado e se os filtrostambém estão bloqueados.Centro de serviço para contacto.

O Waterblock tem por objectivo tornar a suamáquina ainda mais segura, sobretudo quandonão está ninguém em casa. Na verdade, estesistema elimina qualquer possibilidade deperda de água e os transtornos causados poranomalias no funcionamento da máquina e porfugas de água nas mangueiras, devidas aeventuais golpes nas mesmas, em especialna mangueira de entrada de água.Funcionamento do WaterblockO reservatório colocado na base da máquinarecolhe qualquer água eventualmentederramada, e acciona um sensor que, por suavez, activa uma válvula colocada sob atorneira de alimentação de água, impedindo apassagem de qualquer quantidade de água,mesmo que a torneira esteja toda aberta. Waterblock

Fig. 1 Se a caixa apresentar-se danificada, é necessário desligar o electrodomestico da electricidade,parque pode conter peças soto carga. Para assegurar uma perfeita operação do sistema de segurança, caixa “A” com a mangueira, deverá estar ligada à torneira de acordo com a figura “1”.A mangueira de entrada não deve ser cortada porque pode conter peças soto carga. Se a mangueira não tiver o comprimento necessário para uma correcta ligação, terá que ser substituida por uma mais comprida. Esta mangueira por ser adquirida num agente mais próximo.Abertura da porta Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma. Fecho da porta da máquina Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada. Unidade amaciadora da água Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teores de calcário e de minerais, que se depositam na loiça, deixando manchas e marcas esbranquiçadas. Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água. A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amaciada à máquina, para a lavagem da loiça. Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida. Regulação do amaciador da água com programador electrónico O amaciador da água estão aptos a tratar água com um grau de dureza de, no máximo, 90º fH (graduação francesa) ou 50º dH (graduação alemã), dispondo de 8 posições de regulação (dependendo da respectiva versão). Os posiçõés de regulação são apresentadas na tabela que se segue: A unidade amaciadora vem regulada de fábrica para o nível 4 (D4), na medida em que este é o nível mais apropriado para uma maior quantidade de utilizadores. Ajuste a regulação da sua unidade amaciadora da água em função do grau de dureza da água da sua zona. Para tal, terá de executar as seguintes operações: abra a porta da máquina, prima, mantendo-a premida, a tecla de arranque retardado da máquina e, ao mesmo tempo, prima a tecla de ligar/desligar a máquina . No mostrador é-lhe indicada a posição de regulação predefinida de fábrica, ou seja, "D4". Para alterar esta regulação, prima a tecla de arranque retardado da máquina . De cada vez que premir esta tecla a regulação será aumentada um nível. A seguir à apresen- tação, no mostrador, da indicação "D7", o mostrador apresentará a indicação D1", correspondente à regulação mais baixa possível. Quando no mostrador vir a indicação correspondente à regulação pretendida, espere até ouvir o sinal sonoro que indica que a regulação foi devidamente guardada na memória. Colocação do sal na máquina A máquina dispõe de um descalcificador que remove o calcário da água, o qual é responsável pela formação de incrustações e por eventuais danos na loiça. No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação (fig. A1). A massa filtrante do sistema de descalcificação deve ser reactivada com sal próprio para regeneração do sistema de descalcificação de máquinas de lavar loiça.

Alimentação de corrente Esta máquina está em conformidade com as normas internacionais de segurança emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos, com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho. A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa. Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio. Antes de ligar a sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que: — a tomada está devidamente ligada à terra; — a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina. Atenção: O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina. Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores.s. Ligação à rede de alimentação de água As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita. A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de minimo, contacte o nosso serviço de assistência técnica. A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (vide fig. 1 B). A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (vide fig. 2). Se for necessário prolongar a mangueira de entrada de água deverá utilizar a peça de prolongamento com a referência 9225014, com um comprimento de 1,5 m. A mangueira de admissão A deve ser aparafusada à torneira de alimentação de água B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água. Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a torneira de alimentação de água B de 3/4" e a mangueira de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3). Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da má quina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água. Ligação ao sistema de esgoto de água Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4). O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. Recomendamos a utilização de sifões anti-odores (fig. 4 x). Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. Se necessitar de prolongar a mangueira de esgoto utilize a peça de prolongamento com a referência 9269214 e a peça de união com a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 y). Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 z). Ao proceder à instalação da máquina certifique-se sempre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas. Instalação da sua máquina em cozinhas Modulares (Consulte “Informações Técnicas para os vendedores” anexa)

Dureza da água °fH (graduação francesa) 0-5 6-10 11-20 21-30 31-40 41-50 51-60 61-90 Dureza da água °dH (graduação alemã) 0-3 4-6 7-11 12-16 17-22 23-27 28-33 34-50 Utilização de sal regenerador NÃO SIM SIM SIM SIM SIM SIM SIM Regulação do amaciador da água

TECLA DE LIGAR/DESLIGARA fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colocar os pratos do mesmo tamanho uns ao pé dos outros. Os pratos tanto poderão ser colocados numa fila única (fig. 13) como em duas filas (fig. 14). Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina. As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem. O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista. Como usar o cesto inferior No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.). Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 15), assegurando-se de que não esteja a impedir o movimento dos braços rotativos. Cesto superior (fig. 13) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos Cesto superior (fig. 14) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos com pé G = Copos H = Cesto de um compartimento para talheres Cesto inferior (fig. 15) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Tampas E = Terrinas, travessas F = Talheres G = Pratos de ir ao forno Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional. (Normas EN 50242). A figura 16 apresenta o modo correcto de carregar o cesto superior e a figura 17 indica o modo correcto de carregar o cesto inferior. Fig. 22 - Cesto para talheres. Cesto superior (fig. 16) A = 5 + 5 + 2 copos B = 12 pires C = 4 + 4 + 4 chávenas D = Taça pequena E = Taça média F = Taça grande G = 1 + 1 garfos H = 1 + 1 colheres grandes I = 3+3+3+3 colheres de sobremesa L = 3+3+3+3 colheres de chá Cesto inferior (fig. 17) M = 8 + 4 pratos de sopa N = 11 + 1 pratos rasos O = 12 pratos de sobremesa P = Travessa Q = Talheres Cesto para talheres (fig. 22) Coloque os compartimentos laterais na posição inferior e encha-os com 6+6 facas; no espaço restante coloque talheres, com o cabo virado para baixo, tendo o cuidado de não colocar dois diferentes tipos de talheres no mesmo compartimento. Cesto para talheres (fig. 23) O cesto para talheres é composto por duas partes destacáveis que possibilitam vários tipos de carregamento dos talheres. As duas partes podem ser separadas deslizando a secção esquerda em sentido contrário da secção direita. Atenção (fig. 24) O cesto inferior tem duas filas de prateleiras dianteiras que podem ser colocadas numa posição inferior que muito fácil e rápidamente permite colocar a carga de taças de salada, panelas e tampas. PRATELEIRAS INFERIORES:

1) Levante as prateleiras para cima e deixe-as

descair na posição correcta;

2) Levantado depois, é o suficiente para as

levar para a posição vertical.

Outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador. Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório (fig. 8). É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa. Se a máquina de lavar não for utilizada imediatamente, execute o programa de pré-lavagem a frio, a fim de remover eventuais resíduos de sal que tenham ficado no interior da máquina. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água. Indicador da quantidade de sal Este modelo dispõe de um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina. Importante: Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina. Regulação do cesto superior Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma:

levante-o para cima (fig. 20). Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. AJUSTE O CESTO PARA UMA POSIÇÃO INFERIOR:

1) Aperte o cesto para ambos os lados e

levante-o levemente para cima (fig. 21a);

2) Calmamente coloque a posição correta

(fig. 21b). N. B. : NUNCA LEVANTE NEM BAIXE O CESTO POR UM LADO SÓ (fig. 21/1). Atenção: É aconselhável ajustar o cesto, antes de o carregar. Carregamento da máquina Carregamento da loiça A fim de garantir os melhores resultados de lavagem e de evitar que os filtros, as saídas de despejo de água e os orifícios dos braços rotativos de lavagem fiquem bloqueados e prejudiquem a qualidade da lavagem é fundamental remover os restos de comida dos pratos (ossos, palitos, os restos de carne e de vegetais). Evite passar a loiça por água antes de a colocar na máquina. Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos, com restos de comida agarrados, será aconselhável pô-los de molho antes de os meter na máquina. Como usar o cesto superior O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança. Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos de sobremesa. Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto. Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água circule livremente.Colocação do aditivo (abrilhantador) O compartimento para aditivos encontra-se do lado direito do compartimento para detergente, e tem capacidade para aproximadamente 130 ml de líquido (fig. A "3"). Rode a tampa (B) no sentido inverso dos ponteiros do relogio e coloque o liquido (preparado para durar várias lavagens) até ao nivel máximo (Fig.11). Recoloque a tampa. O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, con-tribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acu-mulação de resíduos opacos. O nível do aditivo pode ser controlado através do visor situado no centro do dispositivo (A). CHEIO VAZIO escuro claro Regulação do doseamento do aditivo de 1 a 6 O regulador encontra-se sob a tampa (B) (Use uma moeda para o rodar). A posição aconselhada é a 3 (Fig.12). O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores. Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada. Limpeza dos filtros O conjunto de filtragem (fig. A “4”) é constituído pelos seguintes elementos: um recipiente central, que retém as partículas de sujidade de maiores dimensões, um crivo plano, que filtra continuamente a água da lavagem, um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxaguamento perfeito da loiça. Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 5). Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 6). Remova o crivo (fig. 7) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro. No caso dos modelos equipados com o microfiltro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos. NOTA: Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina. Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar loiça. Atenção: Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados. Conselhos práticos Selecção do programa Esta máquina de lavar loiça coloca à sua disposição uma vasta gama de programas de lavagem que se adaptam às várias exigências de sujidade e de tipos de loiça a lavar. Consulte a “Tabela de Programas” anexa ao presente manual para escolher o programa que melhor se adapte às suas necessidades.

Cesto superior para lavagem de 1/2 carregamento 1/2 carregamento misto (fig. 18) A = copos B = chávenas de café ou de chá C = pratos de sopa D = pratos rasos E = pratos de fruta F = pires de café, chá, etc. G = tachos com cabo H = tampas I = frigideiras L = taças mèdias M = taças pequenas 1/2 carregamento standard (fig. 19) A = 6 copos B = 5 + 1 chávenas de café ou de chá C = travessas D = 6 pratos de sopa E = 6 pratos rasos F = 6 pratos de fruta G = 6 pires de café ou de chá H = taças mèdias Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez se encontra no cesto inferior. Cesto inferior para lavagem de 1/2 carregamento Cesto inferior (fig. 15) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Tampas E = Terrinas, travessas F = Talheres G = Pratos de ir ao forno Cesto inferior (fig. 17) M = 8 + 4 pratos de sopa N = 11 + 1 pratos rasos O = 12 pratos de sobremesa P = Travessa Q = Talheres Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional. Informações para os laboratórios de ensaio Programa comparativo geral (vide selecção de programas) Norma EN 50242:

1) Posição do cesto superior: inferior

3) Regulação do abrilhantador: 5

4) Quantidade de detergente:

– 3 gr para a pré-lavagem – 27 gr para a lavagem. Colocação do detergente e do abrilhantador Colocação do detergente É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas. Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina. Lavagem normal O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho. No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 + 30 gr de detergente na secção delavagem do compartimento do detergente 1 (Fig.9). Depois de ter deitado o detergente no respectivo recipiente, tape-o com a respectiva tampa. Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício. A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente. Lavagem intensiva Se escolher o programa de lavagem intensiva há que acrescentar uma quantidade adicional de detergente (20 gr. - cerca de 1 colher de sopa) na secção de pré-lavagem do compartimento do detergente 2 (Fig.10). Para o programa universal acrescente uma quantidade adicional de 5 gr. de detergente. Este detergente deverá ser colocado directamente na secção de pré-lavagem do compartimento do detergente 2. 80Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida. Se os orifícios estiverem obstruídos, proceda da seguinte forma: Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem indicada pela seta (fig. 1b). Em seguida, empurre-o para cima e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar. Para o voltar a montar, execute estas operações certificando-se porém de que, desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2). - Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifícios de pulverização de água. - Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o aparafusar completamente. Tanto o revestimento interior da porta, como o revestimento interior da máquina são feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água. Estas manchas poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc. MANUTENÇÃO (depois de concluído o ciclo de lavagem) Depois de concluído qualquer ciclo de lavagem, é essencial fechar a alimentação de água e desligar a máquina com a tecla de ligar/desligar. Se não pretender utilizar a sua máquina durante algum tempo, é conveniente observar as seguintes regras:

1. Execute um ciclo de lavagem com a

máquina vazia, mas com detergente, a fim de limpar eventuais depósitos existentes na máquina.

2. Desligue a ficha do cabo de alimentação

eléctrica da máquina da tomada de alimentação de corrente.

3. Feche a tomeira de alimentação de água.

4. Encha o reservatório do aditivo de

5. Deixe a porta aberta.

6. Deixe o interior da máquina limpo.

7. Sempre que a máquina ficar num ambiente

com temperaturas inferiores a O°C, a água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar. Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá fazer com que a temperatura ambiente suba acima dos O°C e esperar 24 horas antes de ligar a máquina.

Sugestões úteis Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evitará assim que caiam eventuais gotas do cesto superior para o inferior. Se pretender deixar a loiça na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação do ar e favorecendo a secagem da loiça. Como ECONOMIZAR água, detergente e energia:

1) Se só quiser lavar a loiça quando a máquina

estiver completamente cheia, coloque a loiça na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para remover a maior sujidade da loiça e não deixar os restos de comida secarem até à lavagem, efectue uma PRÉ-LAVAGEM A FRIO. Assim, só terá de programar a máquina para uma lavagem completa quando ela estiver cheia de loiça.

2) Se a loiça não estiver muito suja, ou se

quiser lavar a loiça sem que a máquina esteja completamente cheia, opte pelo programa ECONÓMICO. Reja-se pelas indicações constantes da Tabela de Programas. Como obter os melhores RESULTADOS de lavagem:

1) Coloque a loiça na máquina com as

aberturas voltadas para baixo.

2) Se possível, evite que as peças de loiça e

os utensílios fiquem encostados uns aos outros. Uma arrumação correcta da loiça contribuirá para a obtenção dos melhores resultados possíveis.

4) Depois de meter a loiça na máquina,

assegure-se que os braços rotativos não fiquem presos, podendo girar livremente.

5) Os tachos, as panelas e os outros utensílos

que apresentem restos de comida muito agarrados ou queimados deverão ser postos de molho com água e detergente para a máquina.

6) Para que as pratas fiquem perfeitamente

lavadas na máquina será necessário: a) Passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.; b) não lhes deitar detergente directamente para cima; c) não as deixar entrar em contacto com outros metais. Como FAZER se:

1) Tiver de parar a máquina e abrir a porta

para introduzir mais loiça a lavar durante a fase central da lavagem: desligue a máquina com o botão de ligar/desligar O/I, abra a porta e coloque a loiça a lavar na máquina. Volte a fechar a porta e espere 3 minutos antes de voltar a ligar a máquina com o botão de ligar/desligar O/I. Loiça e utensílios que não devem ser lavados na máquina: É sempre bom recordar que nem todos os tipos de loiça e de utensílios podem ser lavados na máquina. Os objectos e utensílios de termoplástico, que disponham de pegas de madeira ou de plástico, os tachos com pegas de madeira, os utensílios em alumínio, de cristal ou de vidro de chumbo só poderão ser lavados na máquina se o respectivo fabricante assim o indicar. Como as decorações de alguns tipos de loiça têm tendência para desaparecer na máquina, será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máquina é que deverá lavar todo o serviço na máquina. Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irremediavelmente os objectos. IMPORTANTE: Antes de lavar pela primeira vez um objecto ou utensílio novo na máquina deverá certificar-se de que o mesmo pode realmente ser lavado na máquina. Limpeza e manutenção O exterior da máquina pode ser limpo com um produto de limpeza não abrasivo, adequado à limpeza de superfícies esmaltadas. A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o seu interior é autolimpante. Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo. Recomenda-se que proceda à remoção periódica de eventuais depósitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada.

AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamente a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema. Salvaguardam-se erros e alterações! O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais. Salvaguardam-se erros e alterações!

7- Nas máquinas equipadas

com unidade electrónica amaciadora com mostra- dor: no mostrador é apre- sentada a indicação “E1”, acompanhada por um sinal sonoro

8 - A loiça colocada na

máquina só está parcialmente lavada

9 - A loiça apresenta

manchas brancas 10 -A máquina faz muito barulho durante a lava- gem

11 - A loiça não ficou bem

seca Torneira de admissão de água fechada Vide ponto (5) Fundo das panelas não foi devidamente lavado Bordas das panelas mal lava- das Braços de lavagem parcialmente obstruídos Loiça mal arrumada Extremidade da mangueira de descarga imersa em água Quantidade de detergente mal doseada, detergente já velho ou endurecido A tampa do recipiente para o sal não ficou bem fechada O programa de lavagem selec- cionado é demasiado suave A loiça colocada no cesto inferior não foi lavada Água demasiado dura Os objectos a lavar batem uns contra os outros Os braços rotativos batem de encontro à loiça Má circulação de ar Desligue a máquina. Abra a torneira. Volte a reiniciar o ciclo de lavagem. Verifique Restos de comida presos ao fundo devem ser amolecidos antes da lavagem Coloque-as noutra posição Retire braços, soltando porcas de fixação e lavando-os sob jacto de água Não encoste os objectos uns aos outros A extremidade da mangueira de descarga não deve ficar a tocar na água que foi despejada Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substi- tua o detergente Aparafuse a tampa até ao fim Escolha um programa mais enérgico Prima a tecla de meia carga Verifique o nível de sal e aditivo. Caso as manchas não desapa- reçam, contacte os Serv. de Ass. Técnica Arrume melhor a loiça Arrume melhor a loiça Abra ligeiramente a porta da má- quina no fim do programa a fim de favorecer a circulação do ar

AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA Detecção de pequenas avarias Atenção: Antes de remover qualquer cesto deverá sempre: 1. Rodar o selector de programas até à posição STOP.

2. Desligar a ficha do cabo de

alimentação de corrente da tomada. Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agradecemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações:

1 - A máquina não funciona

2 - A máquina não mete água

3 - A máquina não despeja

4 - A máquina despeja água

5 - Não se ouvem os braços

rot. de lavagem rodar
