MODE D'EMPLOI LVI 980 AUS ROSIERES

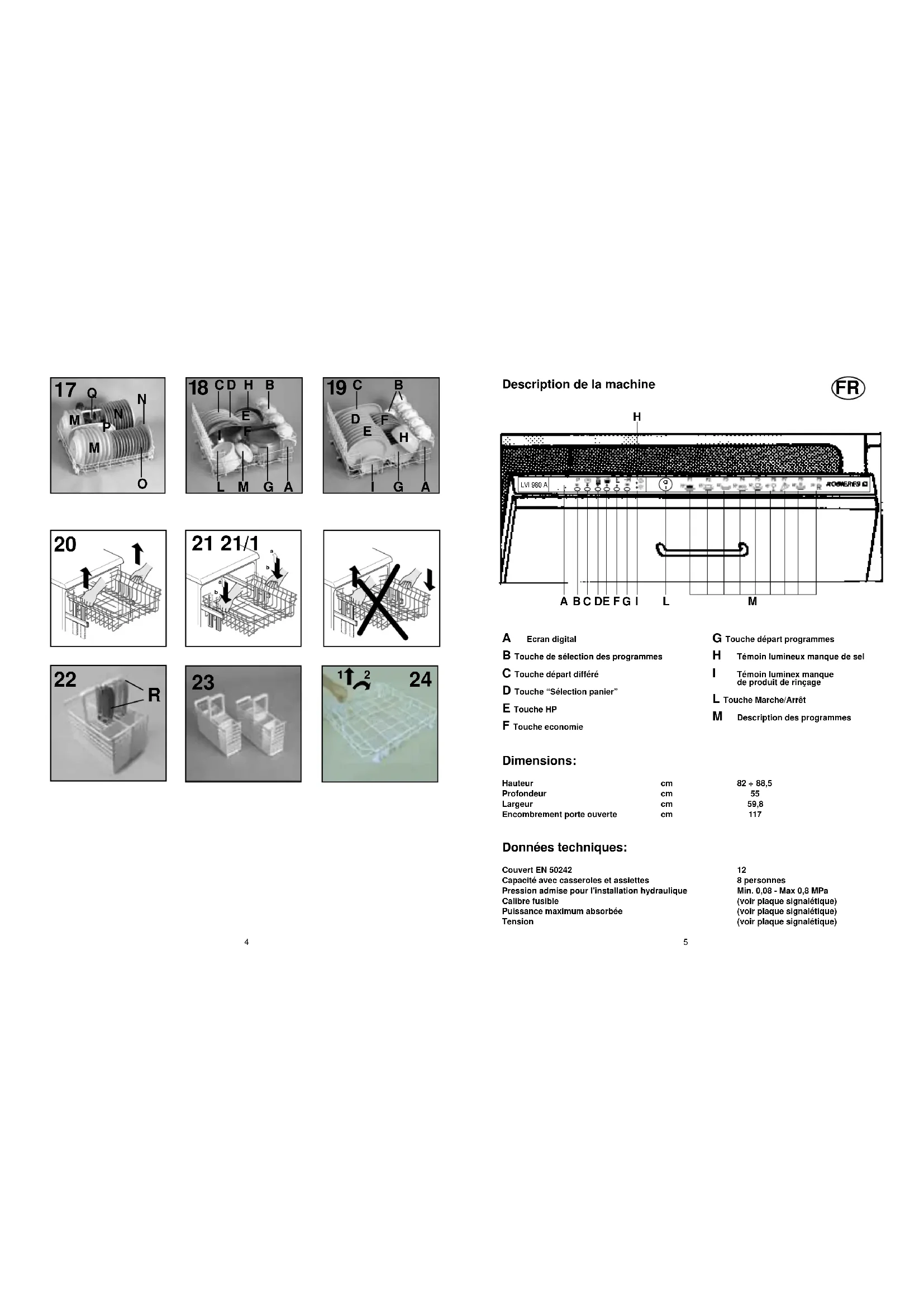

Lave - Vaisselle LVI 980 A

Ecran digital B Touche de sélection des programmes C Touche départ différé D Touche “Sélection panier” E Touche HP F Touche economie G Touche départ programmes H Témoin lumineux manque de sel I Témoin luminex manque de produit de rinçage L Touche Marche/Arrêt M Description des programmes Dimensions: HauteurProfondeurLargeurEncombrement porte ouverte

Données techniques: Couvert EN 50242Capacité avec casseroles et assiettesPression admise pour l'installation hydrauliqueCalibre fusiblePuissance maximum absorbée Tension 8 personnesMin. 0,08 - Max 0,8 MPa(voir plaque signalétique)(voir plaque signalétique)(voir plaque signalétique) A BC DE FG I L M H76 Symbole du programme Description

LISTE DES PROGRAMMES

Intensif Universel Journalier Eco 50°C Délicat Verres Trempage Chauffe assiettes Rapide 29' Opérations à réaliser Déroulement du programme Duréemoyenneen minutes Fonctions Facultatives Lessive prélavageLessive lavageNettoyage des filtresContrôle du niveau de rinçageContrôle du niveau de SelPrélavage chaudPrélavage froidLavagePremier rinçage à froid Second rinçage à froidRinçage chaud avecproduit de rinçageAvec eau froide (15°C)*Touche EconomieTouche HPDépart différéTouche “Sélectionpanier”

Conçu pour le lavage des casseroles et de toute autre vaisselle d'un usage quotidien particulièrement sale. Destiné au lavage de la vaisselle et casseroles d'un usage quotidien normalement sale. Destiné au lavage de la vaisselle et casseroles d'un usage quotidien. A utiliser immédiatement après le repas. Adapté au lavage de vaisselle et casseroles d'usage quotidien, normalement sales, avec utilisation de lessive à base d'enzyme. Programme normalisé EN 50242. Adapté au lavage de la vaisselle délicate décorée ou en cristal. Indiqué pour le lavage de la vaisselle d'usage quotidien peu sale, à l'exclusion des casseroles. Adapté au lavage de verres et porcelaines délicates avec salissures non séchées. Pour la vaisselle utilisée le matin ou à midi quand on souhaite effectuer le lavage après le dîner. Adapté au rinçage de la vaisselle non utilisée depuis un certain temps, et pour servir à table des assiettes chaudes pour certains mets. Cycle très rapide à effectuer à la fin du repas. Recommander pour un lavage de vaisselle jusqu'à 4/6 personnes. 70°C

• •Touche Départ différé Pour activer le programme départ différé appuyez sur la touche . A la première pression la sélection en cours apparaît sur l'afficheur. A chaque pression de la touche le décalage horaire augmente pour atteindre 19 heures au maximum. La sélection faite, attendez que le temps sélectionné soit confirmé sur l'afficheur. Appuyez sur la touche pour enclencher le compte à rebours. Si le compte à rebours n'a pas déjà été activé, le départ différé peut être annulé en appuyant sur la touche jusqu'à ce que le programme sélectionné apparaisse sur l'affi- cheur. Le départ différé peut être annulé à tout moment en maintenant appuyé le bouton jusqu'à ce que le programme sélectionné apparaisse sur l'afficheur. NB: si la porte est ouverte, au cours du compte à rebours, afin de sélectionner une des options, par exemple , ou de rajouter de la vaisselle, la touche doit être enfoncée avant de fermer de nouveau la porte, le démarrage du compte à rebours peut alors reprendre. Annulation du signal sonore Le signal sonore peut être désactivé de la manière suivante: Maintenez enfoncée la touche de sélection de programmes (P) pendant quelques secondes et simultanément enfoncez la touche Marche/Arrêt ; si le symbole ''b1'' apparaît sur l'afficheur, le signal sonore est activé. Appuyez de nouveau sur la touche de sélection de programmes (P) et le symbole ''b0'' apparaîtra, le signal sonore est alors désactivé. Un signal sonore indique que la programmation est mémorisée. Attention Ce lave-vaisselle est équipé d'un dispositif de sécurité anti-débordement, fonctionnant même en l'absence de courant électrique, qui bloque automatiquement l'écoulement de l'eau au cas où celle-ci dépasserait le niveau normal à cause d'une panne éventuelle. Important Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d'incliner le lave-vaisselle, s'assurer d'abord que le cycle de lavage est terminé et qu'il n'y a plus d'eau dans la cuve. Sélection du programme et fonctions particulières Choix des programmes Ouvrez la porte et appuyez sur le bouton ; le dernier programme sélectionné apparaîtra sur l'afficheur. Pour sélectionner un nouveau programme, enfoncez la touche ''P''. Lorsque le programme désiré s'inscrit sur l'afficheur, appuyez sur la touche . La durée du programme sélectionné (en heures et minutes) apparaîtra sur l'afficheur. Fermez la porte, après que le signal sonore ait retenti (s'il n'a pas été désactivé), le programme démarrera automatiquement. Touche “Sélection panier” Pour mieux s’adapter à vos besoins ce lave-vaisselle , en plus de la fonctions de lavage de la vaisselle rangèe dans le deux paniers, vous permet grace à la touche SELECTION PANIER : Demi charge panier supérieur Cette option vous permet de laver seulment le panier supérieur Demi charge panier inférieur Cette option vous permet de laver seulment le panier inférieur Lavage simultané Cette option vous permet d’effectuer le cycle de lavage complet de la vaisselle rangée dans les deux paniers avec une importante réduction de temps (Attention : la sélection de cette fonction Vous empechera la sélection des autres touches, à l’exception des touches ,P et . Touche HP Le lave vaisselle est doté d'un moteur particulier capable de développer deux vitesses différentes. En appuyant sur la touche , le moteur developpe une puissance supplémentaire attaquant les salissures avec une quantité d'eau supplémentaire et une pression plus élevée. Ces fonctions particulières sont indiquées pour le lavage des casseroles et vaisselle trés sales. ATTENTION : cette option doit être sélectionnée avant d’appuyer sur la touche . Touche Economique La touche ''E'' réduit le chauffage de l'eau au cours du dernier rinçage, permet d'économiser 20% d'énergie et de raccourcir le temps du cycle. Recommandée pour les lavages du soir lorsque la vaisselle n'a pas besoin d'être parfaitement sèche dès la fin du lavage. Interrompre un programme Il n'est pas recommandé d'ouvrir la porte en cours de programme, en particulier au milieu de celui ci, ni durant le séchage final. De toute façon, l'appareil s'arrête automatiquement lorsque la porte est ouverte. A ce moment là, les options de lavage peuvent être activées ou désactivées, ou le programme sélectionné, annulé. Lorsqu'en cours de programme, la porte est ouverte, le symbole qui correspond à ce programme s'allume sur l'afficheur et la machine s'arrête. ATTENTION : si vous ouvrez la porte pendant que le lave-vaisselle effectue son cycle de séchage, un signal sonore vous alerte que le cycle n’est pas achevé. Pour relancer la machine, appuyez sur la touche , le temps restant s'affichera. Vous pouvez ensuite fermer la porte. Si vous souhaitez changer ou annuler un programme en cours, veuillez opérer de la manière suivante : ouvrir la porte, maintenir la touche enfoncée jusqu'à ce que le numéro du programme s'éteigne. Une nouvelle sélection peut maintenant être faite. NB : si, en appuyant sur la touche , le symbole ''00'' clignote sur l'afficheur, cela signifie que de l'eau est dans l'appareil. Fermez la porte pour permettre à l'eau d'être évacuée et attendez le signal sonore, ensuite le nouveau programme peut être sélectionné. Avant de démarrer un nouveau programme, veuillez contrôler la présence de lessive dans le compartiment. Si nécessaire, remplir le compartiment. Fin du programme La fin du programme est signalée par un signal sonore (s'il n'a pas été désactivé). Lorsque la porte est ouverte, le numéro du dernier programme utilisé apparaîtra sur l'afficheur. Attention: Si sur l’afficheur le programme clignote et le lave-vaisselle n’accepte aucune programmation, maintenir la pression sur la touche jusqu'à ce que le programme arrête de clignoter.

Votre lave-vaisselle est capable de détecter certains problèmes, l’afficheur vous signalera les anomalies suivantes : Robinet d’arrivée d’eau fermé Anomalie du contrôle électronique de la température Anomalie de la résistance ou plaque filtrante bouché Anomalie du système de vidange Anomalie du système du charge- ment d’eau Eteindre le lave-vaisselle, ouvrir le robinet, redémarrer le lave-vaisselle Appelez le service après-vente Nettoyer la plaque filtrante. Si l’anomalie persiste, appelez le service après-vente Vérifiez si le tuyau de vidange est plié, si le siphon est obstrué, si les filtres sont à nettoyer Appelez le service après-vente

3)10 Conseils de sécurité Lire attentivement les instructions contenues dans ce livret car elles donnent d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle. Conserver avec soin ce livret pour toute consultation ultérieure. L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales. En particulier: – Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides – Ne pas utiliser l'appareil pieds nus – Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du courant – Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...) – Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance – Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance maximum absorbée par l'appareil. En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionel patenté. – S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation – S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle – Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine – Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine. – Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité – L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités. – Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente. A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle, ne doit pas être consommée. S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son basculement. La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le panier à couverts. Cet appareil devra être destiné uniquement à l'utilisation à usage domestique. En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil. Appelez le service après vente de votre revendeur en lui précisant bien le type de votre appareil. Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil. L’intérêt du waterblok est de rendre encore plussûr votre appareil en particulier en cas de votreabsence dans votre appartement. Avec lewaterblok sont éliminés tous risques de fuitesd’eau et d’innondation provoqués par desanomalies de fonctionnement de la machine, encas de rupture de tuyaux et plus particulièrementdu tuyau d’alimentation d’eau.FonctionnementLe fond placé sous l’appareil recueilled’éventuelles fuites d’eau qui à l’aide d’unsensor pneumatique, actionne la valve desécurité située sous le robinet empéchant l’eaude couler même si le robinet est ouvert. Si la boîte, contenant les parties électriques,devait être endommagée, il est nécessaire de dé brancher l’appareil. Pour installer Waterblock

Fig. 1 correctement le systéme de sécurité, la boîte “A” avec le tuyau doit être reliée au robinet comme indiqué sur la figure “1”. Le tuyau d’arrivée ne doit pas être coupé car il contient des parties électriques. Si le tuyau n’est pas assez long pour permettre un branchement correct, il doit être remplacé par untuyau plus long. Le tuyau peut être fourni par votre service après-vente.

INSTALLATION (Remarques techniques) Important! Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objets. À l'installation il est important de verifier que la prise soit facilement accessible. Alimentation Electrique L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil. L'efficacité de la sécurité est donc subor- donnée à la mise à la terre correcte de votre propre installation. En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légè- re dispersion de courant sur les parties métal- liques de la machine, due à la présence d'un filtre antiparasite radio. Par conséquent, avant de brancher la machine sur le circuit électrique s'assurer:

1) Que la prise murale est correctement reliée

2) Que le réglage du contacteur électrique

correspond bien à la puissance absorbée indiquée sur la plaque signalétique du lave- vaisselle. Le constructeur décline toute responsabi- lité pour des dommages éventuels surve- nus aux personnes et aux biens imputa- bles à un mauvais raccordement de la ligne de terre. Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives. Branchement Hydraulique Les tuyaux de vidange et de remplissage peu- vent être orientés de façon indifférente vers la droite ou vers la gauche. Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à con- dition que la température ne dépasse pas les 60°C. La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instruc- tions à notre service Après-vente. Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle- ci ne fonctionne pas (Fig. 1B), le lave vaissel- le est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (Fig. 2). Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré. Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 1,5 m utiliser le pro- longateur art. 9225014. Il est conseillé de placer un filtre "D" d'entrée d'eau si celle-ci présente des résidus calcaires ou sablonneux (Fig. 3). Dans ce cas le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C". Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.Adoucisseur d’eau Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau. Réglage de l'adoucisseur d'eau avec le programmateur électronique L'adoucisseur d'eau peut traiter l'eau dont la dureté s'élève jusqu'à 90°Fh (Graduation française) ou 50°Dh (Graduation germanique) et ce à partir de 8 niveaux de réglage. Les positions de réglage de l'adoucisseur d'eau sont indiquées dans le tableau suivant: L'adoucisseur d'eau est pré réglé en usine sur le niveau 4 (D4) car ce niveau répond à la majorité des besoins. Pour régler la position de l'adoucisseur d'eau en fonction du degré de dureté de votre eau, procédez comme suit: ouvrez la porte, enfoncez simultanément la touche départ différé et la touche marche/arrêt . La position de réglage ''D4''apparaîtra sur l'afficheur. Pour modifier la position, enfoncez le bouton départ différé . Chaque pression sur la touche augmentera la position d'un niveau. Quand vous aurez atteint la position ''D7'', l'afficheur retournera à la position ''D1''. Lorsque la position désirée apparaît sur l'afficheur, attendez le signal sonore qui confirme la bonne mémorisation de la nouvelle position. Chargement du sel Le lave-vaisselle est pourvu d'un adoucisseur qui purifie l'eau du calcaire pouvant incruster et endommager le lave-vaisselle. Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau (fig. A1). Les résines de l'adoucisseur d'eau doivent être régénérés par le sel régénérant. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur. Pour introduire le sel, dévisser le bouchon du bac (fig. 8). Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère). Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon. Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme Prélavage froid de façon à ce que la solution saline ayant débordé soit vidangée par la machine. Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur l’adoucisseur d’eau.

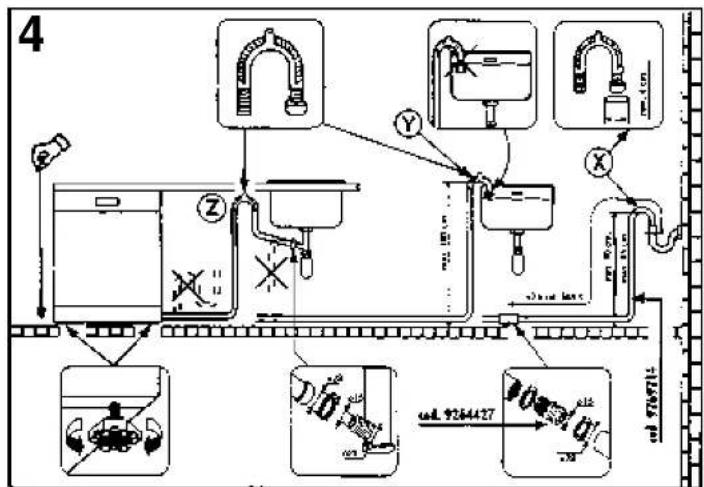

Raccordement à la vidange Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4). Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4x). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,6 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Utiliser le prolongateur pièce No. 9269214 et le raccord pièce No. 9264427. L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, (l'extrémité ne doit pas rester immergée) pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4y). En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4z). Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés. Installation dans un ensemble de cuisine moderne Consulter les notes techniques pour les cuisinistes Ouverture de la porte Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'in- terrompre automatiquement les fonctions préétablies. Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement. Fermeture de la porte Mettre les paniers. Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles- ci tournent librement. Fermer la porte et la bloquer avec force.

Dureté de l'eau °Fh (France) 0-5 6-10 11-20 21-30 31-40 41-50 51-60 61-90 Dureté de l'eau °Dh (Allemagne) 0-3 4-6 7-11 12-16 17-22 23-27 28-33 34-50 Utilisation de sel régénérant

OUI OUI OUI OUI OUI OUI OUI Position de l'adoucisseur d'eau

AFFICHEUR TOUCHE DEPART DIFFERE TOUCHE MARCHE/ARRET14 Indicateur de remplissage du sel Ce modèle est pourvu de voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel. Important: la vaisselle tachée de blanc est généralement une indication importante d'absence de sel. Réglage du panier supérieur Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procédant comme suit:

1) Faire glisser le panier supérieur vers

2) Saisir le panier des deux les côtés et le tirer

vers le haut (fig. 20). Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.

1) Saisir le panier des deux les côtés et le tirer

légèrement vers le haut (fig. 21a);

2) Laisser retomber le panier en

l'accompagnant lentement (fig. 21b). N. B.: NE JAMAIS SOULEVER OU BAISSER LE PANIER D'UN SEUL CÔTÉ (fig 21/1). ATTENTION : Nous vous conseillons d’effectuer le réglage du panier avant de charger la vaisselle. Charger la vaisselle Chargement de la vaisselle Pour garantir constamment d'excellents résultats de lavage, éliminer la plus grosse partie des restes (os, arêtes, curedents, restes de viande et de légumes, peaux de fruits, etc.) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage, causant la diminution de l'efficacité de lavage. Eviter de rincer la vaisselle avant de la placer dans la machine. Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage. Utilisation du panier supérieur Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et pouvant occuper deux positions: haute et basse. Sur la position basse les supports servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux extrémités des supports, vous pouvez suspendre les verres à pied. En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les assiettes à dessert. Quand les supports occupent la position haute, ils permettent de placer les assiettes plates et creuses. Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine; laisser toujours de l'espace entre chaque assiette pour que l'eau circule librement. Pour exploiter au maximum la capacité du panier nous vous conseillons de grouper les assiettes de même forme. Les assiettes peuvent être placées sur une seule rangée (fig. 13) ou sur les deux rangées (fig. 14). Nous vous conseillons de ranger les plats de grande dimension, dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à favoriser l'introduction du panier à l'intérieur de la machine. Dans le panier supérieur vous pouvez ranger différente vaisselle comme le saladier et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les renversent. Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte. Utilisation du panier inférieur Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les saladiers, les couvercles, les plats, les assiettes plates et creuses et les louches. Les couverts doivent être placés manche vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 15) en s'assurant qu'il n'entrave pas la rotation des bras de lavage. Un chargement standard journalier est indiqué fig. 13, 14 et 15. panier supérieur (fig. 13) A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres

panier supérieur (fig. 14) A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres à pied G = verres H = demi panier couverts panier inférieur (fig. 15) A = casserole moyenne B = casserole grande C = poêle D = couvercles E = soupières, plats F = couverts G = plats à rôtis Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage. Chargement standard 12 couverts internationaux (conformément à EN 50242). Le rangement correct du chargement est indiqué fig. 16 pour le panier supérieur et fig. 17 pour le panier inférieur. Fig. 22 panier à couverts. panier supérieur (fig. 16) A = 5 + 5 + 2 verres B = 12 soucoupes C = 4 + 4 + 4 tasses D = coupe petite E = coupe moyenne F = coupe grande G = 1 + 1 fourchette H = 1 + 1 cuillère à soupe I = 3+3+3+3 cuillère à dessert L = 3+3+3+3 cuillère à café panier inférieur (fig. 17) M = 8 + 4 assiettes creuses N = 11 + 1 assiettes plates O = 12 assiettes à dessert P = plat Q = couverts panier à couverts (fig. 22) Disposer 6+6 couteaux (R) dans les grilles. Dans les autres compartiments, mettre les autres couverts manche vers le bas; éviter de mettre plus de deux couverts identiques dans le même compartiment. panier à couverts (fig. 23) Le panier à couverts est formé de deux parties offrant ainsi différentes possibilités de chargement. La séparation en deux parties du panier se fait en faisant glisser, dans le sens horizontal, les deux parties l'une par rapport à l'autre et vice versa pour les ré-enclencher. Attention (fig. 24) Le panier inférieur est équipé de deux rangées de picots rabattables qui peuvent être baissé de manière très simple et rapide. Cela permet de charger saladiers, casseroles et couvercles plus aisément. POUR BAISSER CES PICOTS RABATTABLES, PROCÉDER DE LA MANIÈRE SUIVANTE:

1) Les tirer légèrement vers le haut et les

2) Pour les relever il suffit de les reporter en

position verticale. Lavage 1/2 charge panier supérieur 1/2 charge mixte (fig. 18) A = verres B = tasses C = assiettes creuses D = assiettes plates E = assiettes à dessert F = soucoupes G = casserole H = couvercle I = poéle L = coupe moyenne M = petite coupe Les couverts doivent être placés dans le panier à couverts prévu a cet effet. Il devra être remis dans son emplacement d'origine, soit dans le panier inférieur, en cycle de lava- ge normal. Lavage 1/2 charge panier inférieur panier inférieur (fig. 15) A = casserole moyenne B = casserole grande C = poêle D = couvercles E = soupières, plats F = couverts G = plats à rôtis Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage. 1/2 charge standard (fig. 19) A = 6 verres B = 5 + 1 tasses C = plat D = 6 assiettes creuses E = 6 assiettes plates F = 6 assiettes à dessert G = 6 soucoupes H = coupe moyenne I = petite coupe panier inférieur (fig. 17) M = 8 + 4 assiettes creuses N = 11 + 1 assiettes plates O = 12 assiettes à dessert P =plat Q = couverts16 Information pour les essais en laboratoire. Programme comparatif général (voir liste des programmes de lavage) Selon norme EN 50242:

1) Panier supérieur en position: bas

2) Chargement normalisé

3) Réglage du produit de rinçage sur index: 5

4) Quantité de lessive:

– 3 gr pour le prélavage – 27 gr pour le lavage. Chargement de la lessive et du produit de rinçage Chargement de la lessive Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaisselle. Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil. Lavage normal La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage: à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 gr de lessive dans le bac "lavage" 1 (Fig. 9). Après avoir versé la lessive dans la boîte à produits, fermer le couvercle. Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage. Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement. Lavage précédé d'un prélavage Dans le cas où l'on utilise le programme intensif il faut également mettre une dose de lessive, 20 grammes (1 cuillère à soupe) dans le bac "prélavage" 2 (Fig.10). Pour le programme universel ajouter 5 gr. Cette dose devra être versée directement dans le bac "prélavage" 2. Chargement produit de rinçage A la droite du bac à lessive se trouve le réservoir du produit de rinçage qui a une capacité d'environ 130 ml (Fig. A "3"). Tourner le couvercle dans le sens contraire des aiguilles d'une montre (B) et verser le liquide, qui servira pour plusieurs cycles de lavage, jusqu'au niveau maxi comme indiqué (Fig.11). Refermer le couvercle. Cet additif qui est introduit automatiquement à la dernière opération de rinçage, assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant optique placé au centre du distributeur (A). PLEIN VIDE Reflet sombre Reflet clair Réglage de dosage du produit de rinçage de 1 à 6 Le réglage est situé sous le couvercle (B) et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 3 (Fig.12). La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.

Nettoyage des filtres Le système de filtrage (fig.A’’4’’) est constitué par: un réservoir central qui retient les grosses particules. Une plaque métallique qui filtre continuellement l’eau de lavage. un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro salissures pour garantir un rinçage parfait. Afin d’obtenir d’excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage. Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d’une montre. (fig. 5) Pour un entretien facilité, le réservoir central est amovible.(fig. 6) Retirer la plaque métallique (fig. 7) et laver l’ensemble du système de filtrage sous le robinet d’eau. Si nécessaire, une petite brosse peut être utilisée. L’entretien du micro filtre autonettoyant est limité , un contrôle, toutes les deux semaines d’utilisation, est suffisant. Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués. NB: après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d’efficacité de l’appareil. Attention: ne jamais se servir de l’appareil sans les filtres. Conseils pratiques Choix du programme Ce lave-vaisselle offre une vaste choix de programmes de lavage adaptés aux différentes exigences de saleté et de vaisselle à laver. Consulter la "LISTE DES PROGRAMMES" ci-jointe pour choisir le programme le plus adapté. Suggestions à la fin du programme Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur. Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage. Que faire pour ECONOMISER

1) Au cas où l'on voudrait laver à pleine

charge, ranger la vaisselle dans le lave-vaisselle dès que le repas est terminé et en effectuant éventuellement le programme PRELAVAGE FROID pour ramollir la saleté et éliminer les résidus les plus gros entre chaque chargement en attendant d'effectuer le programme de lavage complet.

2) En présence de saleté peu consistante ou

de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes. Que faire pour avoir d'excellents résultats de lavage

1) Ranger la vaisselle avec l'ouverture tournée

2) Si possible, éviter que les différentes pièces

se touchent; une installation correcte donnera de meilleurs résultats de lavage.

3) Avant de ranger la vaisselle dans la

machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, épluchures de fruits, cendres de cigarettes, etc...) qui pourraient boucher le filtre et les orifices des bras de lavage.

4) Après avoir rangé la vaisselle, vérifier que

les bras de lavage tournent sans obstacle.

5) Les casseroles et autre ustensiles qui

présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.

6) Pour un lavage parfait de l'argenterie, il faut:

a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc... b) ne pas l'asperger de lessive c) ne pas la mettre en contact avec d'autres matériaux. Que faire si

1) Si vous désirez ajouter de la vaisselle lors

du lavage, veuillez appuyer sur la touche O/I. Attendre 3 minutes avant de faire repartir la machine. Ce qu'on ne doit pas laver Il est bon également de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vais-selle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué. Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement. Nous conseillons en outre de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux. IMPORTANT Quand on achète de la vaisselle neuve, s'as- surer toujours qu'elle est adaptée au lavage en machine.18 Nettoyage externe et entretien La carrosserie externe peut être nettoyée avec un produit pour surface émaillée non abrasif. Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonet- toyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humi- de de façon à éliminer éventuellement les tra- ces de déchets ou de produit de rinçage. Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est con- seillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en posi- tionnant le bouton du programmateur sur lava- ge délicat. Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les cas- seroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres. Si cela est nécessaire, nettoyer les de la façon suivante: Pour démonter le bras supérieur, tournez le jusqu’à ce qu’il s’aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez le vers le haut en le maintenant enfoncé puis dévissez le dans le sens des aiguilles d’une montre (fig.1). Pour le remonter procédez de la même maniè- re, mais en le vissant dans le sens contraire des aiguilles d’une montre. Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2). Passez le bras de lavage sous un robinet d’eau pour éliminer toute saleté. Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop. La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez con- stater des taches d'oxydation, celles-ci seraient imputables seulement à une présen- ce importante de sels de fer en suspension dans l'eau. Pour retirer les taches, il est con- seillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle. En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rinçage en l'augmentant d'une unité. APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonction- nement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opé- rations suivantes:

1. Exécuter un programme de lavage sans

vaisselle avec lessive pour dégraisser la machine.

2. Débrancher la prise électrique.

3. Fermer le robinet d'eau.

4. Remplir le réservoir du produit de rinçage.

5. Laisser la porte légèrement ouverte.

6. Laisser l'intérieur de la machine propre.

7. Si la machine est laissée dans des pièces

où la température est inférieure à O°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.

1. Positionner le bouton sur STOP.

2. Débrancher la prise électrique.

Si votre lave-vaisselle ne fonctionne pas, avant d’appeler votre revendeur faire les contrôles suivants:

1 - La machine ne fonctionne

6 - Sur les appareils électroni-

ques sans afficheur: les indicateurs lumineux "eco" et "No 1" avec un signal sonore audible

7 - Sur les appareils électroni-

ques avec afficheur: "E1" s'affiche avec un signal sonore audible Prise de courant mal branchée Touche M/A non appuyée Pas de courant Porte ouverte Voir causes du N. 1 Robinet d’eau fermé Programmateur mal positionné Le tuyau d’alimentation est plié Le filtre du tuyau d’alimentation est bouché Filtre bouché Tuyau de vidange plié La rallonge du tuyau de vidange n’est pas la bonne La vidange murale n’a pas d’é- vent à air Tuyau en position trop basse Quantité excessive de lessive Une pièce de vaisselle empêche la rotation La plaque filtrante et le filtre sont bouchés par des impuretés Arrivée d'eau fermée Arrivée d'eau fermée Brancher la prise Appuyer sur la touche Contrôler Fermer la porte Contrôler Ouvrir le robinet Positionner correctement le programmateur Déplier le tuyau Nettoyer le filtre situé à l’extré- mité du tuyau d’alimentation Nettoyer le filtre Redresser le tuyau Suivre attentivement les instructions pour le branche- ment du tuyau de vidange Consulter un technicien qualifié Réhausser le tuyau de vidange à 40 cm. Réduire la quantité de lessive Contrôler Nettoyer la plaque et le filtre Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle20 N.B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l’opération finale provoque le sécha- ge des salissures qu’un second lavage en machine ne serait pas susceptible de nettoyer. Si le mauvais fonctionnement persiste, s’adresser au Centre d’Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l’intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d’obtenir une intervention plus rapide et efficace. Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en compro- mettre les caractéristiques essentielles.

ANOMALIES CAUSES REMEDES

8 - La vaisselle est

9 - Présence de tâches

blanches sur la vaisselle

10 - Bruit pendant le lavage

11 - La vaisselle n’est pas

parfaitement sèche Voir causes du N. 5 Le fond des casseroles n’est pas lavé parfaitement Le bord des casseroles n’est pas parfaitement lavé Orifices partiellement bouchés La vaisselle n’est pas bien rangée L’extrémité du tuyau de vidange est plongée dans l’eau La lessive n’est pas bien dosé, est vieux ou durci Le bouchon du récipient du sel ne ferme pas bien Le programme de lavage choisi est trop faible Vaisselle du panier inférieur mal lavée L’eau d’alimentation est particulièrement dure Les pièces de vaisselle se cognent Les bras de lavage tournants cognent contre la vaisselle Manque de circulation d’air Contrôler Incrustations trop tenaces qu’il faut enlever avant le lavage dans la machine Positionner mieux les casseroles Démonter les bras de lavage en dévissant l’écrou moleté de fixation dans le sens des aiguilles d’une montre et les laver sous un robinet Ne pas trop serrer la vaisselle L’extrémité du tuyau de vidange ne doit pas toucher l’eau de vidange Augmenter la dose en fonction de la quantité de saleté ou remplacer le produit Le visser à fond Choisir un programme plus énergique Libérer la touche 1/2 charge Contrôler le niveau du sel et du produit de rinçage et régler le dosage; si l’anomalie persiste, demander l’intervention du SAV Mieux les ranger dans les paniers Mieux ranger la vaisselle Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel
