ATENÇÃO: Este aparecido e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser viigiadas. O presente aparecido pode serutilizzato por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente viigiadas ou caso tenham recebido instruções em relaço ao uso do aparecido de forma segura e tenham conheimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇA: Deixar um fogão com gordura e oleo sem vigilência pode ser perigos o provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superficies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em precisión por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

BE

Hinweise

• o tipo de avaria
• o modelos da boaquina (Mod.)
  o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista deconjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES A GÁS
3. Selectores de commando dos QUEIMADORES A GÁS
4. Botão para acender os QUEIMADORES A GÁS
5. Vela para acender os QUEIMADORES A GÁS

6. DISPOSITIVO DE SEGURANCA*

7. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipient e ser utilizado.

8. Selectores de commando dos QUEIMADORES A GÁS para a regulação da chama.
9. Vela para acender os QUEIMADOS ES A GÁS permite o acendimento automatico do queimador escolhido.

10. DISPOSITIVO DE SEGURANCA* no caso em que a chama se apague acidentalmente, interrompe a saía do gás.

11. Ha somente em algunos modelos.

BE

! É importante guardar este folheto para poder consulha-lo a qualquer momento. No caso de vend,cesso ou mudanca,assegure-se que o mesmo permanece com o aparecido para informar o novo proprietario sobre o funciona o sobre as respectivas advertencias.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

! A instalacao deve ser realizada segudo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objectos.
! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posção de Normas em vigor. Devem ser observados os seguiços requisicos:

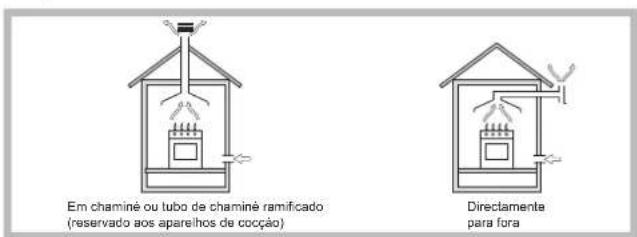

- O local deve prever umsystemadeescarga para o externodumfos de combustao,realizado mediantuma capa ou umventilador eletrico que entre automaticamente em funcao cada vez que se acender o aparelho.

• Naçoinha deve haver umsystema que possiblite um fluxo de ar necessario para um combustao regular. O fluxo de ar necessario a combustao não deve ser inferior a 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio através de um tubo deleo menos 100cm^2 de secçãoutilque não se entupa acidentalmente.

OutroSYSTEMaposivel,serio o de capturar o ar em forma indirecta,a partir de locais adjacentes que nao constituiam partes comuns do imóvel,ambiente com perigo de incência, nem quartos de dormir,que possuem um conduito de ventilação comunicadora com a parte extema.

• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possiblittem o escoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheiros, não devem ser instalados nem guardados em lugares ou não a;nvel mais baixo do que o solo (caves etc.). É operto doxor na cozinha apenas o cilindro sentidoutilizzato, colocado de maneira a não ser sujeito à acção directa de fontes de calor

(fornos, chamins, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^ .

PT

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguides regras:

• os moveris situados ao lado, com altea superior aquela do plano de travailho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios exaustores e, em todo o caso, a um distança minima de 650 mm (veja a figura).
• positional as partes suspensas adjacentes à capa em uma alta minima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta devera estar pelo menos a 700 mm do plano de trabalho.

• O não do mover deverá ter as medidas indicadas na figura.

Ha ganchos prendedes que possibilam prender o plano sobre um top desde 20 até 40~mm de espessura.Para prender bem o plano é aconselhavel utilizing todos os ganchos que houver.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impeder a passagem de ar, humidade e agua (ver figura).

Para uma aplicação correcta, assegoure de que as superficies a sigilar está

limpas, secas e sem oleo/gordura.

Esquamara para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".
- Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20 mm da parte inferior do plano.

Ventilacao

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o fom de maneira que apoie-se sobre das ripas de madeira, ou sobre uma tabua com uma abertura deleo menos 45× 560 mm. (veja as figuras).

No caso de instalacao sobre um forn o encaixar sem ventilacao forcad a
arrefecimento, para consentir uma adequaca ventilacao no interior do movel
devem ser asseguradas tomadas de ar de entrada e saida (veja as figuras).

Ligação électrique

Os planos equipados com cabo de alimentação deTRS pôlos são predispostos para o funcção com uma corrente alternada na tensão e a frequência de alimentação indica na placá de identificacao (situada na parte inferior do plano). A ligaçao à terra do cabo distinguise-se pelas cores amarelo - verde. No caso de instalaçao acima de um forno de encaixar, a ligaçao eletrica do plano e a do forno precisam ser realizadas separadamente,cka por razoes de seguranca eletrica,sea para facitar uma eventual remoçao do forno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicaça na placac de identificacao.

No caso de uma ligation directa a rede, sera necessario interpor, entre o aparecido e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3mm . na dimenso certa para a carga e em conformidade com as normas em vigor (a ligation a terra não deve ser interrompida pelo interruptor). O cabo de alimentacao deve ser colocado de maneira que em nenhum punto ultrapasse de 50^ a temperatura do ambiente.

! O técnico instalador é responsavel pela realização certa da ligação électrique e da observência das regras de segurança.

Antes de effetuar a ligation, certifique-se que:

• a tomada tenha uma ligação à terra e está em conformidade com a leiisagem;

• a tomada tenha a capacidade de supportar a energia de potência da boa, indica na placar de identificacao;

• a tensão de alimentação está entre os values da placá de identificacao;

• a tomada sera compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensoes nem tomadas multiplas.

!DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
!O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Tecnica).
! A Empresa exime-se de qualquer responsabilitadse se estas regras nao foram obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente après ter controlado que o mesmo está regulado para o tipo de gás com o qual está alimentado. Em caso contrário, effectuar as operações indicadas no paragrafo "Adaptação a不同类型 típos de gás".

Em caso de alimentação com gás liquido de botija,'utilizar reguladores de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma'utilisation de energia apropriad e maior duração da aparemhagem, assegurar-se que a pressão de alimentação respeite os values indicados naanela 1 "Caracteristicas dos queimadores e dos bicos".

Ligação com tubo rígido (cobre ou aço)

! A ligaçao doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitacoes de nenhum geralo ao aparelho.

Na rampa de alimentação do(APARLHO ha uma junta em "L" dirigivel, cuja retenção é assegurada por uma guanmão. Se for preciso girar a uniao sera absolutamente necessario trocar a guanmão de vedao (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexivel de aço inoxidavel de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica.
A instalaçãodestes tubosdeve sereffectuada de maneira que o seu comprimento, em condiçõesde maxima extensão, não sera mayor de 2.000 mm. quando a ligaçaoestiver terminada, assegure-se de que o tubo metalico flexivel não entre emcontacto comaspartos moverisou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarrientoes de retencion em conformidade com os regulamentosnationais em vigor.

Controle daVEDAÇÃO

! Ao terminar a instalacao controlar aVEDaço de todas as juntasutilizando umasolucao de sabao e nuncauma chama.

Adaptação aos不同类型 típos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as segunte operations:

1. Tire as grades do plano e solte os queimadores do lugar.

2. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substitu-los com aqueles apropriados para o novo tipo de gás (verabela 1 "Caracteristicas dos queimadores e dos bicos").

3. Monte outra vez as partes, realizando estas operacoes na ordem contraria.

4. No final da operação, troque a velha etiqueta de calibragem por outras corresponda ao novo tipo de gásutilizzato, que se encontrar nos outroscentros de assistência Tecnica.

5. RegULAção do ar primário dos queimadores
   Os queimadores não necessitam de qualquer regulacao de ar primario.

6. RegULAÇÃO dos-minimos
7. Colque aorneira na posicao de minimo;

1. Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da haste da torneira ate obter uma pequena chama regular.

2. Verifique se ao girar rapidamente o botao da posicao de maximo ate a de很小, os queimadores nao se apagam.

3. Nos apareiros equipados com dispositivo de seguranca (termopar), em caso de nao funcionamento do dispositivo com os queimadores no minimo, aumente a capacidade dos proprios minimos mediante o parafuso de regulação.
4. DepoS de realizar a regulação, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais equivalentes.

! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se achao nos)nossosCentros de Assistência Tecnica.
! Se a pressão do gás utilizao for Differente (ou variavel) daquela prevista, é necessario instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionalis em vigor).

PLACA DAS CARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguições Direcitas da Comunidade Europeia: -2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações -2004/108/CE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações -93/68/CEE de 22/07/93 e posteriores modificações. -2012/19/UE e posteriores modificações.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrando a Direciva 2009/125/CE. Regulamento EN 30-2-1

Characteristicas dos queimadores e bicos

Tabela 1

Tabela 1				Gás Líquido Gás Natural
Queimador Diámetro (mm)	Potência tírmica kW (p.c.s.*)		By-pass 1/100 (mm) Reduzida		Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
						***	**
Rápido (R)	94	0,70	3,00	39	41	87	218	214	128	286
Semi Rápido (S)	69	0,40	1,90	28	30	70	138	136	104	210
Auxiliar (A)	46	0,40	1.00	28	30	52	73	71	76	95
Pressões de alimentação	Nominal (mbar) Minima (mbar) Maxima (mbar)					28-30	37	20
						20	25	17
						35	45	25

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

• Apagado

Maximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posicao de maior potencia.

Nos modelos dotados de dispositivo de seguranca, é necessario manter circa de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, em primeiro lugar pressionar o selector, identificado pelo símbolo

em seguida pressionar e girar o selector correspondente no sentido a-horário até a posção de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direção hora até que se apague.

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lembrar-se do segunte:

• utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasse um fundosRecipientes.
• utilize sempre recipientes de fundo chato e com tampa.
• no momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar o tipo de queimador, consultar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

Precauções e conselhos

! Este aparecido foi projectado e fabricado em conformidade com as normas internacionais de segurarça. Estas advertências são fomecidas por razões de segurarça e devem ser lidas com atenção.

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os aparhlos a gás funcioneim correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam

respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação".

• As instruções são validas somente para os País de destino para os quais os simbolos constam no livrete e na placá de identificacao do aparelho.
• Este aparecido foi concebido para'utilisation de tipo não profissional no ambito de moradas.
• Este aparecido não de ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigo doxo. exposto a chuva e temporais.
• Não toque na boa quina se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilisé para cozhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livre. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigo. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irraroáveis.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os selectores esteam na posicao 一 ^ / 一 ^ quando não estiver autilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desigado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Tecnica (veja a Assistência Tecnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evaporar batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eletrica ainda estiverem quentes.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produits, a não ser que sera vigiadas por uma pessoa responsavel pela sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparheiro.
• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsystema de commando à distência分开.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de residuos de apareiros electricos e electrónicos (RAEE), prévê que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a Saúde humana e para o ambiente. O simbolo constituído por um contentor delixo barrado com uma cruz de ser colocado em todos os produits por forma a recordar a obligatório de recôna separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacao referente ao local aproprioado onde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhoar os seu alimentos emANELas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de agua possivel. Cozinhoar com a tampa abertaacularaumentarortamenteoconsumo de energia.

PT

• Usar exclusivamente PANELAS e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é boa quando mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacionelectrica.

Limpeza do aparelho

! Evite o lavoro de detergentes abrasivos ou corrosivos, tais como tiramanchas e produits contra ferrugem, detergentes em po e esponjas com superficie abrasiva. pode arranhar immediamente a superficie.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparenhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja humida e, em seguida, exxugar com papel absorvente de cozinha.
• Os componentes moveris dos queimadores precisam ser lavados frequentlymente com agua quente e detergente, tome cuidado para eliminar as eventuais crostas.
• Nos planos com acendimento automatico, é necessário proceder frequentlymente a uma limpeza cautada da extremidade dos dispositivos de acendimento electrónico instantáneo e é también necessário verficar que os oríficios de saía do gás não estjem entupidos.
• O algo inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e exxugar(beforea limpeza. Para mais é bom exxugar eventuels bazamente de água.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejanos ou que épossible fazer. Antes de mais nada, verifique que não Hajia interruptões nas redes de alimentação de gás e electricidade, especialmente se as tomeiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não tem sido entupados os furos de saída do gás do queimador.
• Estao instalados correctamente todos os componentes moveris que compoem o queimador.
• Ha correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segança.

Foi controlo se:

• O botão não foi premido às��o.
• Não foivantido premidato é o fundo o botao durante um tempo suficienteparaactivordispositivodesegurarca.
• Não estou entupidos os furos de saída do gás em correpondência ao disposito do segurarça.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Estado entupidos os furos de saída do gás.
• Ha correntes de ar nas proximidades do plano.
• A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa eletrica.
• As grades foram invertidas.

Installation
