• ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização.

• É preciso ter atenção e evitar tocar os elementos que aquecem.

• Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas.

• O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

• ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio.

• NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

• ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

• ATENÇÃO: Se a superfície vitrocerâmica estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos.

• Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.4

Descrição do aparelho Painel de comandos

É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento

As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

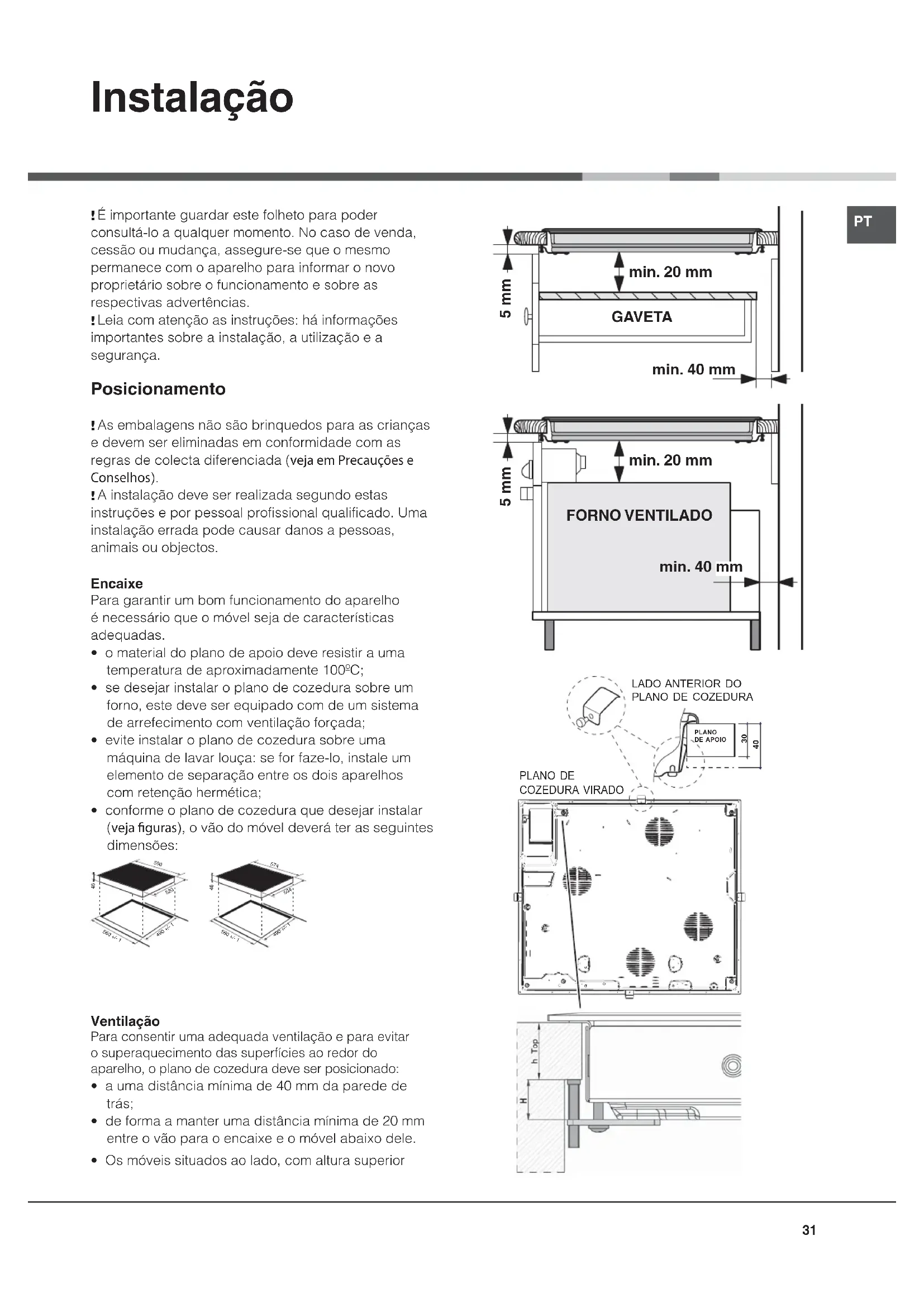

A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100ºC;

• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;

• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;

• conforme o plano de cozedura que desejar instalar (veja guras), o vão do móvel deverá ter as seguintes dimensões: Ventilação Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás;

• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.

• Os móveis situados ao lado, com altura superior 560 +/- 1490 +/- 1

aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano. Fixação A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana. As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura. O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 17,5 mm;

• 40 mm de espessura: parafuso 7,5 mm. Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas

de centragem nos furos colocados no centro de cada lado do plano;

2. introduza o plano de cozedura no vão do móvel a

exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.

3. para os planos com perfis laterais: após ter inserido

o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

É indispensável que os parafusos das molas de centragem sejam acessíveis.

Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.

Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica

A ligação eléctrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno. Caixa de bornes O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação eléctrica (a imagem é indicativa e pode não corresponder ao modelo comprado). Ligação monofásica O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir: Tensão tipo e frequência redeCabo eléctrico Ligação fios230-240V 1+N ~220-240V 1+N ~50/60 Hz : verde/amarelo : os 2 fios azuis juntos : marrom junto ao preto Outros tipos de ligações Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede

• 400V - 2+2N ~ 50/60 Hz Soltar os cabos e efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir: Tensão tipo e frequência redeCabo eléctrico Ligação fios 400V - 2+N ~50/60 Hz230-240V 3 ~220-240V 3 ~50/60 Hz : verde/amarelo;N: os 2 fios azuis juntosL1: pretoL2: marrom400V - 2+2N ~50/60 Hz : verde/amarelo;N1: azulN2: azulL1: pretoL2: marrom Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede

O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.

1. Utilizar um cabo de alimentação apropriado, tipo

H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 25 mm).

2. Utilize uma chave de fenda, para fazer alavanca nas

linguetas laterais da tampa da caixa de bornes e abri- la (veja imagem Caixa de bornes).

3. Desatarraxe o parafuso do grampo do cabo e os

parafusos dos bornes relativos ao tipo de ligação

necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.

4. Posicione os fios de acordo com a tabela e os

desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes. Tensão tipo e frequência rede Ligações eléctricas Caixa de bornes 400V 3-N ~ 50/60 Hz Trifásica 400

5. Fixe o cabo de alimentação na apropriada

braçadeira e feche a tampa. Trifásica 400 Ligação do cabo de alimentação à rede No momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;

• a tensão de alimentação seja entre os valores da placa de identificação;

• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

O cabo não deve ser dobrado nem comprimido.

O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.

A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Não remover ou substituir por motivo algum o cabo de alimentação. A eventual remoção ou substituição do mesmo fará decair a garantia e a marca CE. A INDESIT exime-se de qualquer responsabilidade por incidentes ou danos derivados da substituição/ remoção do cabo de alimentação original. Admite- se exclusivamente a substituição com uma peça de reposição original, efectuada por pessoal autorizado INDESIT. Fase Fase FaseNeutroTerra

A cola aplicada nas guarnições deixa alguns traços de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.

Quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico depois de alguns segundos. Somente neste ponto será possível ligar o plano de cozedura.

Uma prolongada pressão das teclas

permite um avançamento rápido dos níveis de potência e dos minutos do timer. Acender o plano de cozedura Para acender o plano de cozedura manter pressionada a tecla por aproximadamente um segundo. Acender as zonas de cozedura Cada uma as zonas de cozedura é accionada mediante um botão de selecção e um dispositivo de regulação da potência constituído por um botão

• Para colocar em funcionamento uma zona de cozedura, carregue na respectivo botão de comando e defina a potência que desejar mediante os botões

Desligar as zonas de cozedura Para desligar uma zona de cozedura, seleccione-a mediante o respectivo botão de selecção e:

: a potência da zona de cozedura descerá progressivamente até desligar- se. Elementos aquecedores No plano de cozedura, conforme os modelos, podem ser instalados elementos aquecedores de dois tipos: halógenos e irradiantes. Os halógenos transmitem o calor mediante irradiação da lâmpada halógena que contém. Caracterizam-se pelas propriedades similares às típicas do gás: rápida resposta aos comandos, visualização instantânea da potência. Os elementos radiantes são constituídos por uma multiplicidade de espirais que asseguram uma repartição uniforme do calor no fundo do recipiente, para um resultado perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos. Bloqueio dos comandos Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão os comandos se bloquearão e Para voltar a modificar as regulações (por. exemplo interromper a cozedura), será necessário desbloquear os comandos: carregue no botão por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão. Desligar o plano de cozedura Carregue no botão ; o aparelho se desligará. Se os comandos do aparelhagem estiverem bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos. "L" será exibido nos ecras da zona de cozinhar.35

Conselhos práticos para utilizar esta aparelhagem Para obter as melhores performances do plano de cozedura:

• Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

• Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• Certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.

• Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência. Dispositivos de segurança Indicadores de calor resíduo. Cada uma das zonas de cozedura é equipada com um indicador de calor resíduo. Este indicador sinaliza as zonas de cozedura que ainda estão com uma temperatura elevada. Se o display de potência visualizar , a zona de cozedura ainda está quente. É possível, por exemplo, manter os alimentos aquecidos ou derreter manteiga ou chocolate. Com o arrefecimento da zona de cozedura, o display visualizará . O display desliga-se quando a zona de cozedura estiver suficientemente arrefecida. Aquecimento excessivo No caso de superaquecimento dos componentes electrónicos, o plano de cozedura desliga-se automaticamente e no display aparece

seguido por um número intermitente. Esta mensagem desaparece e o plano volta a ser utilizável mal a temperatura desceu a um nível aceitável. Interruptor de segurança O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indicará “0”. Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se após 5 horas de funcionamento, a anterior esquerda após 8 horas. Nível de potência

Limitação da duração de functionamento em horas

Sinal acústico Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;

• um derramamento na área dos comandos,

• uma pressão exercida por muito tempo em um botão, podem provocar uma sinalização acústica. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura à pressãoPanela de pressãoFriturasAssado Ebulição Cozedura em fogo altíssimo Cozedura em fogo alto Cozedura em fogo médioCozedura em fogo brando Cozedura em fogo muito brando

Crêpe Cozedura em fogo alto e doiramento (Assados, Bifes, Escalopes, Filés de peixe, Ovos fritos)

Adensamento lento (molhos consistentes)

Cozedura em banho-mariaCozedura Panela de pressão após o síbilo

Cozedura em fogo brando (estufados)Aquecimento dos alimentos

Precauções e conselhos

Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 1275/2008 stand-by/off mode. Segurança geral

Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.

• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.

• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).

• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Caso haja zonas de cozedura halógenas, não olhe para elas por muito tempo.

• Não permita que as crianças brinquem com o aparelho.

• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.38

Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho

Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

• Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.

• Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica- molhada de água e sabão.

• No caso em que no plano de cozedura tenham- se acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.

• Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.

• Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura. Quadro em aço inoxidável (somente nos modelos com moldura) O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio. Desmontar o plano Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de

centragem nos lados;

2. solte os parafusos dos ganchos de fixação nos

3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.39

Descrição técnica dos modelos Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor e o diâmetro de cada zona de cozedura. Legenda: H = hilight unitário Planos de cozeduraZonas de cozeduraTraseiro esq.Traseiro dir.Dianteiro esq.Dianteiro dir.Potência total Potência (em W)Diâmetro (em mm) H 2300H 1400H 1200H 1800
