Tipo de produto	Frigorífico-Congelador embutível
Marca	Rosieres
Modelo	RBCP 31831
Altura (mm)	1040
Largura (mm)	528
Profundidade (mm)	1120
Peso líquido (kg)	40
Alimentação elétrica	220-240 V / 50 Hz
Número de compressores	2 (duplo compressor)
Tipo de descongelamento	Automático (frigorífico), manual (congelador)
Função Super Freeze	Sim
Alarme de temperatura	Sim (luz vermelha a -7°C)
Ajuste de temperatura	Eletrónico através do painel de comando
Inversão do sentido de abertura	Sim
Instalação embutível	Sim
Grelha de ventilação	Sim, fornecida
Vedação da porta	Fornecido
Dispositivo de acoplamento das portas	Corrediças com puxador
Conduta de drenagem de água	Sim
Descongelamento recomendado	Quando a camada de gelo ultrapassar 3 mm

Perguntas frequentes - RBCP 31831 ROSIERES

Como ligar o frigorífico e o congelador?

Para ligar o frigorífico, rode o botão de ajuste do termóstato para uma posição diferente de 0. Para o congelador, prima a tecla (1) do painel de comando. Se nenhum indicador acender, prima esta tecla para ligar o freezer.

O que fazer se a luz vermelha de alarme permanecer acesa?

A luz vermelha acende quando a temperatura do congelador atinge -7°C. Apaga-se automaticamente abaixo de -8°C. Se o aparelho for ligado pela primeira vez ou após uma paragem prolongada, a luz pode permanecer acesa até a temperatura baixar. Se o problema persistir, verifique se a porta está bem fechada e se o ar circula livremente.

Como ativar a função Super Freeze?

Prima várias vezes a tecla (2) até que todos os LEDs tenham alta intensidade, depois prima novamente a tecla (2) até que a luz laranja acenda. Esta função faz o compressor funcionar continuamente durante no máximo 50 horas para um congelamento rápido.

Como inverter o sentido de abertura das portas?

Retire a haste e a sua bucha da travessa superior. Desmonte as portas e as dobradiças central e inferior. Remonte a dobradiça inferior do lado oposto, depois remonte as portas de baixo para cima seguindo os passos. Consulte o esquema no manual para mais detalhes.

Como descongelar o congelador?

Descongele o congelador quando a camada de gelo ultrapassar 3 mm de espessura. Desligue o aparelho, retire os alimentos, deixe derreter o gelo, depois limpe e seque cuidadosamente antes de religar.

Como instalar o aparelho numa coluna embutível?

Fixe a vedação do lado oposto às dobradiças, insira o aparelho na coluna, faça aderir o esquadro superior, depois fixe a parte superior e inferior com os parafusos fornecidos. Encaixe a grelha de ventilação e ajuste os esquadros centrais. Certifique-se de que a coluna possui uma chaminé de ventilação na parte traseira.

O que fazer em caso de formação excessiva de gelo na parede traseira do frigorífico?

Com temperatura ambiente muito elevada, o aparelho pode funcionar continuamente e formar gelo anormal. Ajuste o termóstato do frigorífico para uma posição mais baixa (1-2) para reduzir o funcionamento.

Como ajustar a temperatura do congelador?

Utilize as teclas (2) para diminuir e (3) para aumentar a temperatura. Os LEDs indicam a temperatura: quanto mais LEDs acesos com alta intensidade, mais baixa é a temperatura. Os LEDs apagados significam que o freezer está desligado.

Como acoplar as portas da coluna e do aparelho?

Fixe a corrediça no interior da porta da coluna a cerca de 20 mm da borda. Abra as duas portas, coloque o puxador na corrediça e faça-o aderir à porta do frigorífico. Marque os furos dos parafusos, perfure com uma broca de 2,5 mm e depois aparafuse.

O que fazer após uma falha de energia?

Assim que a corrente for restabelecida, religue o aparelho premindo a tecla (1) do painel de comando do freezer. O frigorífico religa automaticamente se o termóstato estiver numa posição diferente de 0. Verifique os alimentos e a temperatura.

MANUAL DE UTILIZADOR RBCP 31831 ROSIERES

PRECAUZIONI PER IL CORRETTO FUNZIONAMENTO

FUNCIONAMIENTO PARA UN CORRECTO FUNCIONAMIENTO

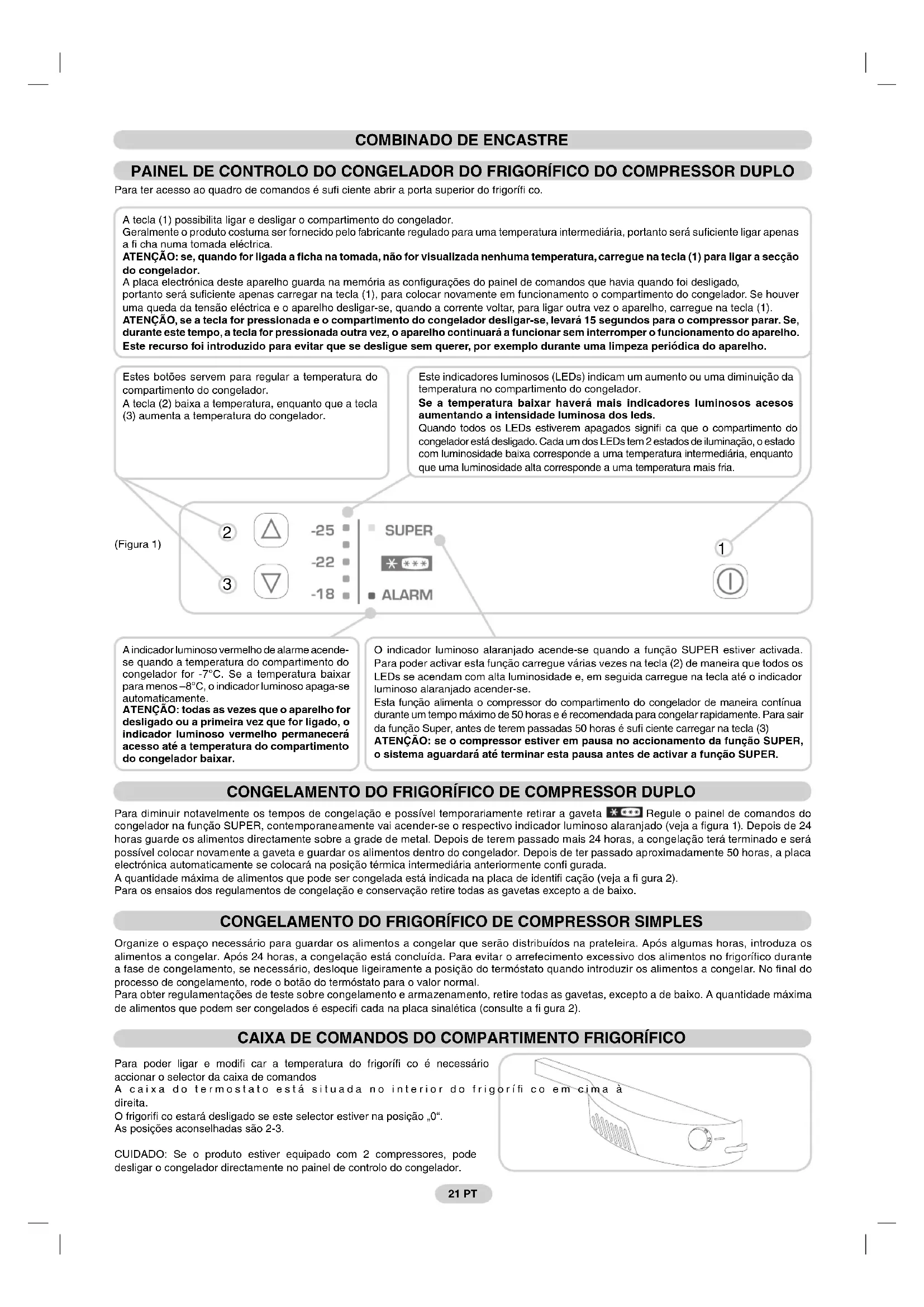

Para ter accesso ao quadro de commandos é sufici CCTe abrir a porta superior do frigorifi co.

A tecla (1) possibilita ligar e desligar o compartmento do congelador.

Geralmente o produit costuma ser fornecido plo fabricante regulado para uma temperatura intermediaria, portanto sera sufiente ligar apenas a fi cha numa tomada eletrica.

ATENCA: se, quando for ligada a ficha na tomada, nao for visualizada nenhuma temperatura, corregue na tecla (1) para ligar a secao do congelador.

A plac a e t a h i o q h o d o o o o o o o o o o o o o o o o o o o o o o o o o o o o o 0

ATENÇA, se a teça for pressionada e o compartmento do congelador desligar-se, levará 15 segundos para o compressor parar. Se, durante este tempo, a teça for pressionada另外一个 vez, o aparelho continua a funcional sem interrormper o functiOnamento do aparelho.

Este recurso fo introduzido para evitar que se deslue sem querer, por example durante um limpeza periodica do aparelho.

Estes botoes servem para regular a temperatura do compartmento do congelador.

A tecla (2) baixa a temperatura, quando que a tecla (3) aumenta a temperatura do congelador.

Este individores luminosos (LEDs) indicam um aumento ou uma diminuicao da temperatura no compartmento do congelador.

Se a temperatura baixar haverá mais indicadores luminos os aceses augmentando a intensidade luminosa dos leds.

Quando todos os LEDs estiverem apagados significi ca que o compartmento do congelador está desigado. Cada um dos LEDs tem 2 Estados de iluminação, o estado com luminosidade baixa corresponde a uma temperatura intermediária, quando que uma luminosidade alta correponde a uma temperatura maia fria.

(Figura 1)

Aindicador luminoso vermelho de alarme acende- se quando a temperatura do compartmento do congelador for -7^ .Se a temperatura baixar para menos -8^, oindicador luminoso apaga-se automaticamente.

ATENÇA: todas as vezes que o aparecido for desligado ou a primaira vez que for ligado, o indicaor luminoso vermelho permanecer acesso at e a temperatura do compartmento do congelador baixar.

O indicator luminoso alaranjado acende-se quando a funcao SUPER estiver activada. Para poder activar esta funcao carregue varias vezes na tecla (2) de maneira que todos os LEDs se acendam com alta luminosidade e, em seguida carregue na tecla ate o indicator luminoso alaranjado acender-se.

Esta funciona alimenta o compressoro do compartmento do congelador de maneira continua durante um tempo Tmaximo de 50 horas e é recomendada para congelarapidamente. Para sair da funciona Super, antes de terem passadas 50 horas é sufiele carregar na tecla (3)

ATENÇA: se o compressor estiver em pausa no acontecimiento da funciona SUPER, o Sistema aguardará até terminar esta pausa antes de fazer a funciona SUPER.

CONGELAMENTO DO FRIGORIFICO DE COMPRESSOR DUPLO

Para diminuir notavelmente os tempos de congelação e possivel temporariamente retirar a gaveta Regule o pailen de comandos do congelador na funca SUPER, contemporaneamente vai acender-se o respectivo indicator luminoso alaranjado (veja a figura 1). Depois de 24 horas guarde os alimentos direcamente sobre a grade de metal. Depois de terem passado mais 24 horas, a congelação tera terminado e sera posivel colocar novamente a gaveta e guardar os alimentos dentro do congelador. Depois de ter passado aproximamente 50 horas, a placar electrónica automaticamente se colocar na posicao termica intermediaria anterionmente confi curada.

A quantidade maxima de alimentos que pode ser congelada está indicada na placac de identificacao (veja a fi gura 2).

Para os ensaios dos regulamentos de congelação e conservação retire todas as gavetas excepto a de baixo.

CONGELAMENTO DO FRIGORIFICIO DE COMPRESSOR SIMPLES

Organize o espo neccario para guardar os alimentos a congelar que serao distribuados na prateleira. Apoal gumas horas, introduza os alimentos a congelar. Apos 24 horas, a congelacao esta conclusia. Para evitar o arrefecimento excessivo dos alimentos no frigorico durante a fase de congelamento, se necessario, desloque ligeiramente a posicao do termostato quando introduzir os alimentos a congelar. No final do processo de congelamento, rode o botao do termostato para o valor normal.

Para obter regula taoes de teste sobre conglemento e armazenamento, retire todas as gavetas, excepto a de baixo. A quantidade maxima de alimentos que podem ser congelados especifi cada na plac a sinaletica (consulte a fi gura 2).

CAIXA DE COMANDOS DO COMPARTimento FRIGORÍFICO

Para poder ligar e modifi car a temperatura do frigoríf co é necessário acontecer o selector da caixa de comandos

A caixa do termostato está situada no interior do frigo direita.

O frigorifico estara desligado se este selector estiver na posicao ^

As posicaoes aconselhadas sao 2-3.

CUIDADO: Se o produit estiver equipado com 2 compressores, pode deslugar o congelador directamente no paine de controlo do congelador.

DESCONGELAÇAO

A Descongelacao do compartmento do frigorifi co occur automaticoamente durante as paumas do compressor.
A Presence de una camada fi na de gelo ou de gotas de agua durante o funciona para ser considerada normal.
É importante manter a conduita de descarga sempre limpa e evaporar guardar os alimentos encostados na parede da cela.
É Aconsehlável descongelar a zona congelador quando a camada de gelo ultrapassar 3 mm, de espessura.

Obs.: Nesta posicao ha a place de identif容量 que contentos dados a serem comunicados à assistência Tecnica, se houver uma avaria.

Importante: Na presenca de una temperatura ambiente mucho quente, pode ser que este aparelho funcione continuamente, com a consequente formacao anomala de gelo na parede de fundo da cela frigorifera. Nestes casos sera necessario colocar o selector do frigorifi co em numerous mais baixos (1-2).

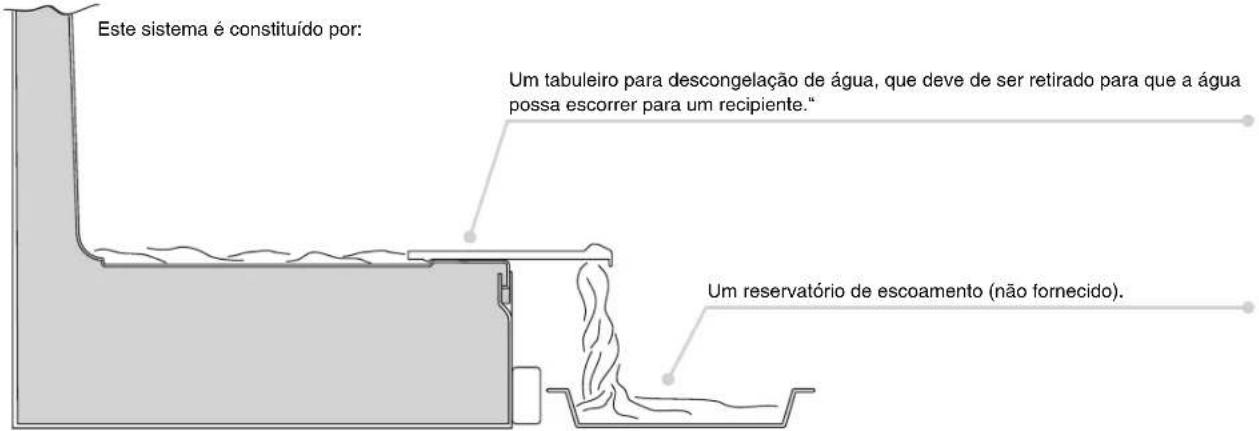

ESCOAMENTO DE ÁGUA

O congelador é equipado com umsystema de descarga da agua de degelo.

INVERSão DA DIRECCAO DE ABERTURA DAS PORTAS

Retire a cavilha o o respectivo anel da travessa superior.

Retire a porta superior.

Desmonto fecho central e as respectivas anilhas.

Retire a porta inferior.

Retire a cavilha do fecho interior da direita e monte-aOTHER Vez mas no fecho inferior da esquerda.

Inverta no moveria coberta de engateda esquadrinha.

Monte outra vez os fechos e as portas travaalhando de baixo para cima 1-2>3.

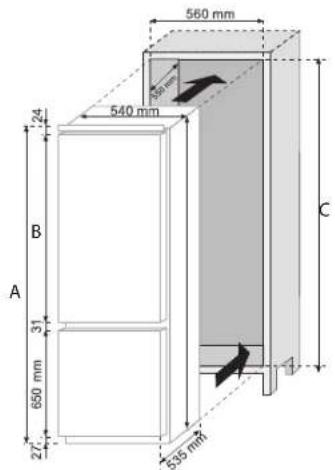

MEDIDAS DO PRODUCTO E DO COMPARTimento DE ENCAIXAR

A
B
C

	1040 mm17	727mm1776 mm
	1120 mm18	528mm1856 mm

ENCAIXAR O APARELHO NA COLUNA

Prenda a guarinacao fornecida jintamente com o aparecido do lado oposto aos fechos.

1

Cologne o aparelho na coluna, encostando-o do lado oposto nos fechos.

2

Faça aderir perfeitamente a esquadrinha superior do aparelho no mover.

3

Prenda parte superior do aparelho no molev,utilizando os parafusos fornecidos.

4

Prenda parte inferior do aparelho utilizing os parafusos fornecidos.

5

Aplique a grade de ventilacao encaixando-a . Desaperte os parafusos de fi xaçao do fecho central da direita.

6

7

Coloque a placaperto da coluna.

8

Aperte a esquadrinha na coluna utilizing os parafusos fornecidos.

9

Aperte os parafudos de fi xacao do fecho central da direita.

10

Realize as masoperations na esquadrinha central da esquerda.

11

FIXAR AS PORTAS NA COLUNA ENCAIXE NAS PORTAS DO APARELHO

Este aparelho é equipado com dispositivos para fi xar as portas do aparheiro nas da coluna (patins de tracção).

Prenda o patim na parte interior da porta da coluna de encaixar na alta que desejar e a aproximadamente 20mm da aresta exterior da porta.

Abra as portas da coluna de encaixar e do frigoríf co. Posiciona a tracção de engate sobre o patim e, em seguida, prenda-a na porta do frigoríf co.

Marque os pontos para prender os parafusos e perfume-os com uma broca de 2,5 de diametro.

Ligue a porta do aparecido na porta do mover usando como referencia as abas de tracção.

PRECAUÇOES PARA UM FUNCIONAMENTO CERTO

DepoS de ter encaixado o aparelho, posicao a parte traseira da coluna encostada na parede, de maneira que impeça o acesso ao compartmento do compressor.

Para um funciona correto do aparelho é independçavel uma circulação de ar ser, de maneira a arrefecer o condensador que é situado na parte Trudeau do aparelho.

A proposto disto, a coluna delve ser equipada com uma chaminé na traseira, cura abertura para cima não doit ser obstruía, e com uma fenda na parte dianeira que sera coberta por una grade de ventilação.

Medidas dos encaixes da coluna.

Medidas do espaço a ser deixado entre a coluna e o tecto.
