RBCP 31831 - Koelkast ROSIERES - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw koelkast-vriezer
Merk	Rosieres
Model	RBCP 31831
Hoogte (mm)	1040
Breedte (mm)	528
Diepte (mm)	1120
Nettogewicht (kg)	40
Voeding	220-240 V / 50 Hz
Aantal compressoren	2 (dubbele compressor)
Ontdooitype	Automatisch (koelkast), handmatig (vriezer)
Super Freeze functie	Ja
Temperatuuralarm	Ja (rood lampje bij -7°C)
Temperatuurinstelling	Elektronisch via bedieningspaneel
Omkeerbare deuropening	Ja
Inbouw installatie	Ja
Ventilatierooster	Ja, meegeleverd
Deurafdichting	Meegeleverd
Deurkoppeling	Schuifrails met trekker
Waterafvoerleiding	Ja
Aanbevolen ontdooien	Wanneer de ijslaag dikker is dan 3 mm

Veelgestelde vragen - RBCP 31831 ROSIERES

Hoe schakel ik de koelkast en vriezer in?

Om de koelkast in te schakelen, draai de thermostaatknop naar een andere stand dan 0. Voor de vriezer, druk op toets (1) van het bedieningspaneel. Als er geen lampje brandt, druk op deze toets om de vriezer in te schakelen.

Wat te doen als het rode alarmlampje blijft branden?

Het rode lampje gaat branden wanneer de temperatuur van de vriezer -7°C bereikt. Het gaat automatisch uit onder -8°C. Als het apparaat voor het eerst wordt ingeschakeld of na een lange stilstand, kan het lampje blijven branden tot de temperatuur daalt. Als het probleem aanhoudt, controleer of de deur goed gesloten is en of de lucht vrij kan circuleren.

Hoe activeer ik de Super Freeze functie?

Druk meerdere keren op toets (2) tot alle LED's fel branden, druk daarna opnieuw op toets (2) tot het oranje lampje brandt. Deze functie laat de compressor continu draaien gedurende maximaal 50 uur voor snel invriezen.

Hoe draai ik de deuropening om?

Verwijder de pen en zijn bus van de bovenste dwarsbalk. Demonteer de deuren en de centrale en onderste scharnieren. Monteer het onderste scharnier aan de andere kant, monteer vervolgens de deuren van onder naar boven volgens de stappen. Raadpleeg het schema in de handleiding voor meer details.

Hoe ontdooi ik de vriezer?

Ontdooi de vriezer wanneer de ijslaag dikker is dan 3 mm. Schakel het apparaat uit, verwijder het voedsel, laat het ijs smelten, reinig en droog grondig voordat u het weer inschakelt.

Hoe installeer ik het apparaat in een inbouwkolom?

Bevestig de afdichting aan de kant tegenover de scharnieren, plaats het apparaat in de kolom, bevestig de bovenste beugel, bevestig vervolgens de boven- en onderkant met de meegeleverde schroeven. Klik het ventilatierooster vast en stel de centrale beugels af. Zorg ervoor dat de kolom aan de achterzijde een ventilatieschacht heeft.

Wat te doen bij overmatige ijsvorming op de achterwand van de koelkast?

Bij zeer hoge omgevingstemperatuur kan het apparaat continu draaien en abnormale ijsvorming veroorzaken. Stel de thermostaat van de koelkast in op een lagere stand (1-2) om het draaien te verminderen.

Hoe stel ik de temperatuur van de vriezer in?

Gebruik toetsen (2) om te verlagen en (3) om te verhogen. De LED's geven de temperatuur aan: hoe meer LED's fel branden, hoe lager de temperatuur. Uitgeschakelde LED's betekenen dat de vriezer is uitgeschakeld.

Hoe koppel ik de deuren van de kolom en het apparaat?

Bevestig de schuifrail aan de binnenkant van de kolomdeur op ongeveer 20 mm van de rand. Open beide deuren, plaats de trekker op de schuifrail en laat deze hechten aan de koelkastdeur. Markeer de schroefgaten, boor met een boor van 2,5 mm, en schroef vast.

Wat te doen na een stroomstoring?

Zodra de stroom weer is, schakel het apparaat opnieuw in door op toets (1) van het bedieningspaneel van de vriezer te drukken. De koelkast wordt automatisch ingeschakeld als de thermostaat op een andere stand dan 0 staat. Controleer het voedsel en de temperatuur.

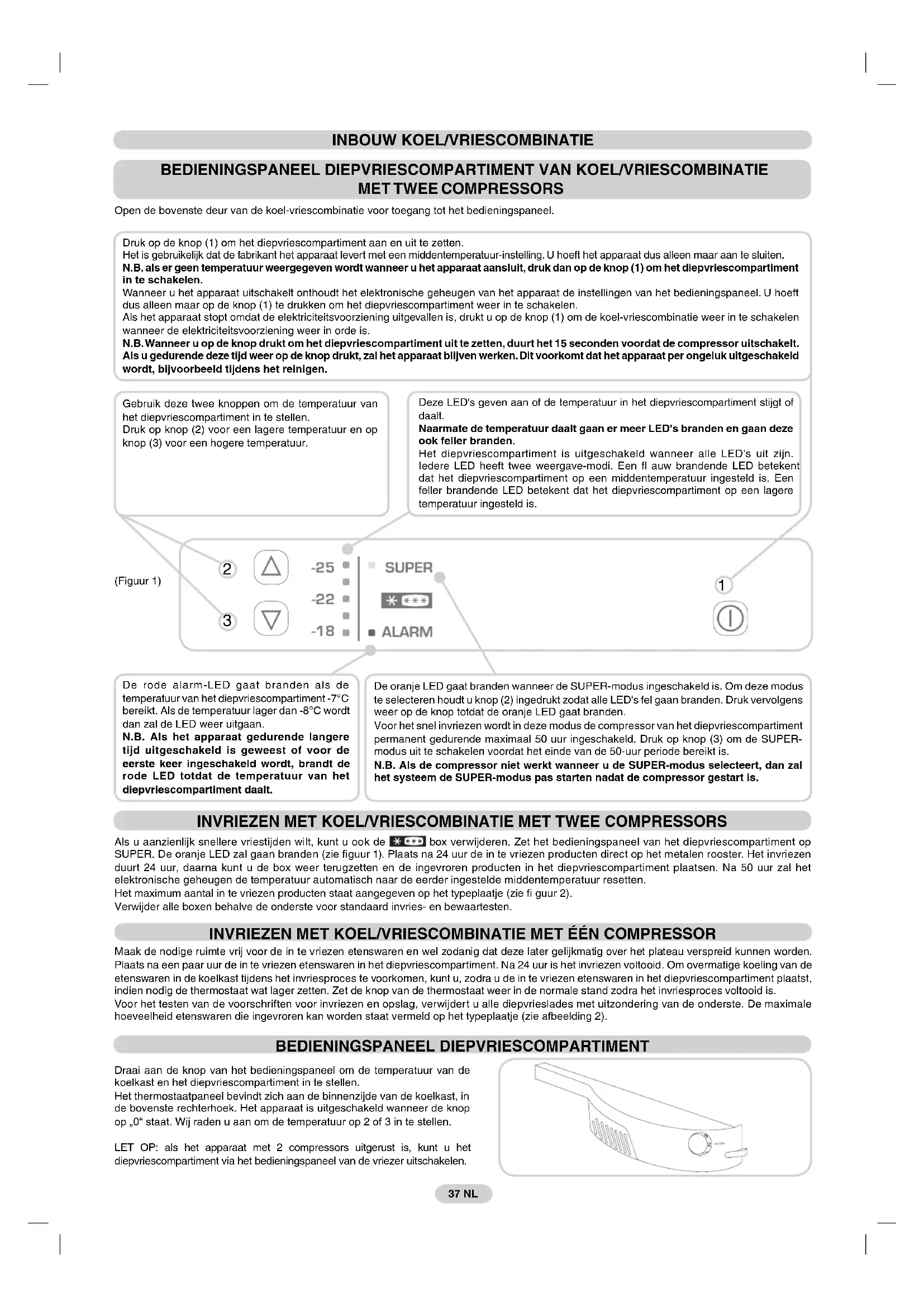

GEBRUIKSAANWIJZING RBCP 31831 ROSIERES

Open de bovenste deur van de koel-vriescombinatie voor toegang tot het bedieningspaneel.

Druk op de knop (1) om het diepvriescompartment aan en uit te zetten.

Het is gebruikelijk dat de fabrikant het apparaat levert met een middentemperatuur-instelling. U hoeft het apparaat dus alleen maar aan te sluiten.

N.B. als er geen temperatuur weergegeven worden wonneer u het apparaat aansluit, druk dan op de knop (1) om het diepvrllescompartment in te schaken.

Wanner u het apparaat uitschakelt onthoudt het elektronische geheugen van het apparaat de instellenen van het bedieningspaneel. U hoert dus alleen maar op de knop (1) te drukken om het diepvriescompartmenteer in te schaken.

Als het apparaat stopt omdat de elektriciteitsvoorziening uitgevalen is, drukt u op de knop (1) om de koel-vriescombinatie weer in te schakelen wanner de elektriciteitsvoorziening weein orde is.

N.B. Wanner u op de knop drukt om het diepvriescompartment uit te zetten, duurt het 15 seconden voordat de compressor uitschakelt. Als u gedurende dezeijd更是 op de knop drukt, za het apparaat blijven werken. DIt voorkomt dat het apparaat per ongeluk ultgeschakeld wordt, blvvoorbeeld tijdens het reinlagen.

Gebruik deze twee knoppen om de temperatuur van het diepvriescompartment in te stellen.

Druk op knop (2) voor een lagere temperatuur en op knop (3) voor een hogere temperatuur.

Deze LED's given aan of de temperatuur in het diepvriescompartment stijgt of daalt.

Naarmate de temperatuur daalt gaan ermeer LED's branden en gaan.Deze ook feller branden.

Het diepvriescompartment is uitgeschakeld wanner alle LED's UIT+zijn. Iedere LED hebft twee weergave-modi. Een fl auw brandende LED betekent dat het diepvriescompartment op een middentemperatuur ingesteld is. Een feller brandende LED betekent dat het diepvriescompartment op een lagere temperatuur ingesteld is.

(Figuur 1)

De rode alarm-LED gaat branden als de temperatuur van het diepvriescompartiment -7^ bereikt. Als de temperatuur lager dan -8^ worden dan za de LED weeer uitgaan.

N.B. Als het apparaat gedurende langereijd uitgeschakeld is geweest of voor de eerste keer ingeschakeld worden, brandt de rode LED totdat de temperatuur van het diepvriescompartment daalt.

De oranje LED gaat branden wonneer de SUPER-modus ingeschakeld is. Om deze modus te selecteren houdt u knop (2) ingedrukt zodal alle LED's fel gaan branden. Druk vervolgens wee por de knop totdat de oranje LED gaat branden.

Voor het nsel invriezen worden in deze modus de compressor van het diepvriescompartment permanent gedurende maximaal 50 uur ingeschakeld. Druk op knop (3) om de SUPERmodus uit te schaken voordat het einde van de 50-uerperiode bereikt is.

N.B. Als de compressor Niet werkt wonneer u de SUPER-modus seleenteert, dan za het systeme de SUPER-modus pas starten nadat de compressor gestart is.

INVRIEZEN MET KOEL/VRIESCOMBINATIE MET TWEE COMPRESSORS

Als u aanzienlijk snellere vriestijden wilt, kurz u ook de *** box verwijderen. Zet het bedieningspaneel van het diepvriescompartment op SUPER. De oranje LED zal gaan branden (zie figuur 1). Plaatns na 24 uur de in te vriezen producten direct op het metalen rooster. Het invziezen duurt 24 uur, daarna kutn u de boe weer terugzetten en de ingrevoren producten in het diepvriescompartment plaatsen. Na 50 urz al het elektronische geheugen de temperatuar automatisch maar de erder ingestelde middentemperatuar resetten.

Het maximum aantal in te vriezen producten staat aangegeven op het typeplaatje (zie fi guur 2).

Verwijder alle boxen behalte de onderste voor standarde invries- en bewaartesten.

INVRIEZEN MET KOEL/VRIESCOMBINATIE MET EEN COMPRESSOR

Maak de nodige ruimte vrij voor de in te vriezen etenswaren en wel zodenig dat deze later gelijkmatig over het plateau verspreid kutnen worden. Plaats na een paar uur de in te vriezen etenswaren in het diepvriescompartment. Na 24 uur is het invrieken voltoood. Om overmatige koeling van de etenswaren in de koelkast tijdens het invvriesproces te voorkomen, kunt u, zodra u de in te vriezen etenswaren in het diepvriescompartment plaatst, indien nodig de thermostaat wat lager zeften. Zet de knop van de thermostataal weer in de normale stand zodra het invriesproces voltoood is.

Voor het testen van de voorschriften voor invriezen en opslag, verwijdert u alle diepvrieslades met uitzondering van de onderste. De maximale hoeveelheid etenswaren die ingevroren kan worden staat vermeld op het typeplaatje (zie afbeelding 2).

BEDIENINGSPANEEL DIEPVRIESCOMPARTIMENT

Draai aan de knop van het bedieningspaneel om de temperatuur van de koelkast en het diepvriescompartment in te stellen.

Het thermostatpaneel bevindt zich aan de binnenzijde van de koelkast, in de bovenste rechtherhoek. Het apparaat is uitgeschakeld wanner de knop op _0^ staat. Wij raden u aan om de temperatuur op 2 of 3 in te stellen.

LET OP: als het apparaat met 2 compressors uitgerust is, Aunt u het diepvriescompartment via het bedieningspaneel van de vriezer uitschakelen.

ONTDOOIER

Het koelkastcompartment worden automatisch ontdood wanneer de compressor nicht werkkt.

Wanner de koelkast in werkig is, is een beetje ijsaanslag of een Klein aantal druppels water aan dechterzijde van het koelkastcompartment normal.

Zorg ervoor, dat de in de koelkast aanwezigte producten de achterkant of zijkanten van de koelkast Niet aanraken.

Wij adviseren u het diepvriescompartment te ontdooien wanner de ijsaanslag dikker dan 3mm is.

N.B. Dit is het typeplaatje. Als u in geval van storingen contact met once serviceafdeling opneemt, dient u de gegevens van het typeplaatje altijd op te gezven.

N.B. Als de temperatuur van het vertrek erg hoog is, kan het voorkomen dat het apparaat continu werkst en er een laagje ijsp de城县 van het diepvriescompartment afgezet worden. Draai in dat geval de knop op een lagere stand (1-2).

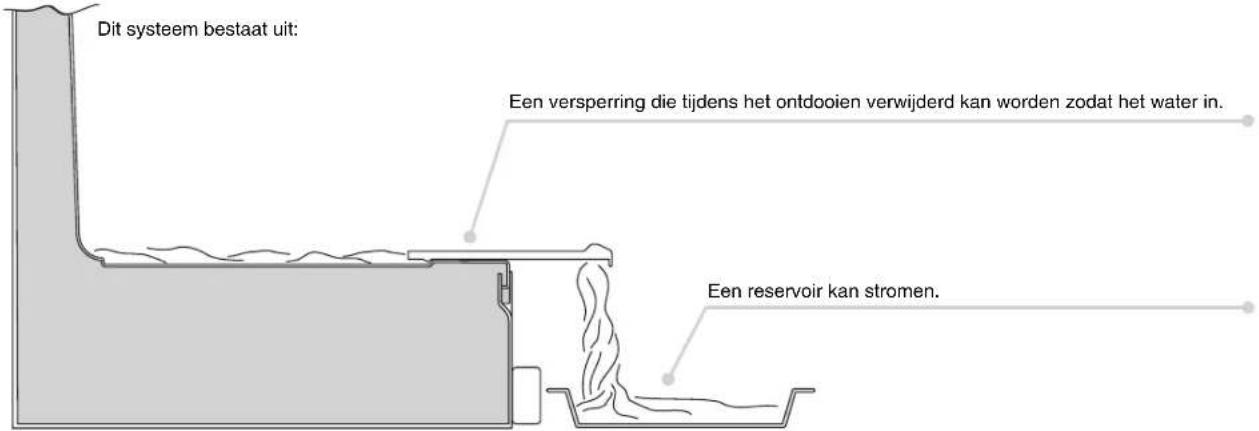

WATERAFVOER

Het apparaat hebft een system voor het afvoeren van dooiwater.

HET OMDRAAIEN VAN DE DEUREN VAN DE KOEL-VRIESCOMBINATIE

Verwijder de haak en doorvoer van het bovenste paneel.

Verwijder de bovenste deur.

Verwijder het middelste scharmier en de sluitingen.

Verwijder de onderste deur.

Verwijder de haak van het schamier aan de rechteronderijde enplaats deze op het scharnier aan de linkeronderijde.

Draai de beugelafdekking om, die middels een druksluiting op de beugel bevestigd is.

Plaats de deuren in de scharnieren, verwend van boven aan beneden 1-23.

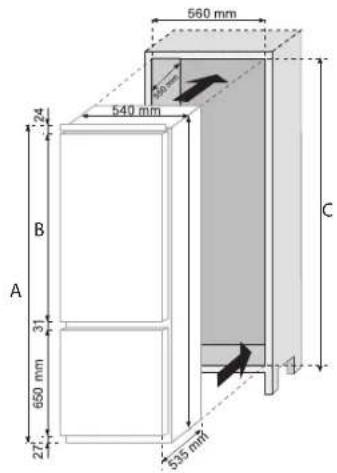

AFMETINGEN VAN APPARAAT EN INBOUWKAST

	1040 mm17	2777m1776 mm
	1120 mm18	5285m1856 mm

HET PLAATSEN VAN HET APPARAAT IN EEN INBOUWKAST

Bevestig de afdichting (meegeleverd) aan het apparaat, op de tegenovergestelde Kant van de scharmieren.

1

Plaats het apparaat in de inbouwkast, en lijn het apparaat uit aan de tegenovergestelde Kant van de schamieren.

2

Vergewis u ervan dat de bovenste beugel van het apparaat op de inbouwkast aansluit.

3

Bevestig de bovenkant van het apparaat aan de inbouwkast met de meegeleverde schroven.

4

Bevestig de onderkant van het apparaat met de meegeleverde schroeven.

5

Plaats het ventilatierooster. Draai de schroeven

van de middelste scharnier aan de rechterkant los.

Plaats de beugel gegen de zichwand van de inbouwunit.

6

7

8

Monteer de beugel aan de inbouwkast met de meegeleverde schroeven.

Draai de schroeven van de middelste scharmier aan de rechterkant vast.

Herhaaldezelfde stappen voor demiddelste scharmier aan de linkerkant.

9

10

11

HET UITLIJNEN VAN DE DEUREN VAN DE INBOUWKAST MET DE DEUREN VAN DE KOEL-VRIESCOMBINATIE

Het apparaat worden geleverd met hulpstukken (glijschuiven en glijbeugels) om de deuren van de koel-vriescombinatie uit te lijnen met de deuren van de inbouwkast.

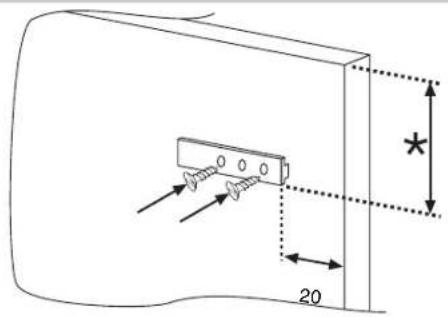

Monteer de glijschuif aan de binnenzijde van de deur van de inbouwkast op een door u gewenste hoogte. Zorg ervoor dat deze zich circa 20mm van de buitenrand van de deur bevindt.

Open de deuren van de inbouwkast en die van de koelkast. Positioneer de glijbeugel rond de glijschuif en houd deze gegen de deur van de koelkast vast.

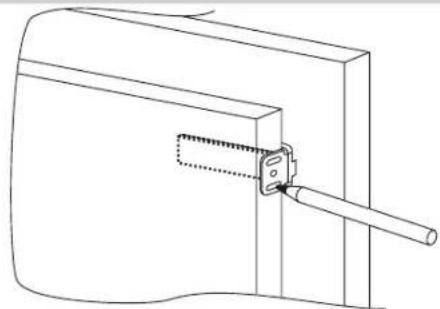

Markeer de gaten voor de schroeven en boor de gaten met een boordiameter van 2,5 mm.

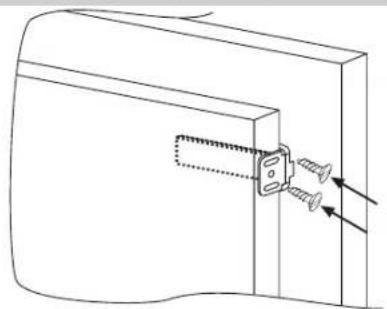

Bevestig de deur van de koelkast aan de deur van de inbouwkast, door de sleuven van de glijbeugel te gebruiken als geleiding.

ZORG ERVOOR DAT UW KOELVRIESCOMBINATIEGOED FUNCTIONEERT

Na hetplaaten van het apparaat,plaatst u dechterzijde van de inbouwkast legen de muur. Dit om toegang tot de compressorunit te voorkommen.

Om er zeker van te zich dat de koel-vriescombinatie goed werk, moet er lucht circuleren om de condensor die zich aan de onderzijde van het apparatusat bevindt te koelen.

De inbouwkast要去 aan de onder- en bovenzijde opingen hebben die Niet afgedekzt een en aan de voorzijde een opening hebben die afgedekrt worden door het ventilatieroofter.

Afmetingen van de openings.

RimuTe die tussen het pla Fond en de inbouwkast aanwezig moet+zijn.
