RBCP 31831 - Jääkaappi ROSIERES - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jääkaappi-Pakastin upotettava
Merkki	Rosieres
Malli	RBCP 31831
Korkeus (mm)	1040
Leveys (mm)	528
Syvyys (mm)	1120
Nettopaino (kg)	40
Sähköliitäntä	220-240 V / 50 Hz
Kompressorien lukumäärä	2 (kaksoiskompressori)
Sulatuksen tyyppi	Automaattinen (jääkaappi), manuaalinen (pakastin)
Super Freeze -toiminto	Kyllä
Lämpötilahälytys	Kyllä (punainen merkkivalo -7°C:ssa)
Lämpötilan säätö	Elektroninen ohjauspaneelista
Oven avautumissuunnan vaihto	Kyllä
Upotettava asennus	Kyllä
Ilmanvaihtoritilä	Kyllä, mukana
Oven tiiviste	Mukana
Oven kytkentälaite	Vetoliukukiskot
Vedenpoistoputki	Kyllä
Suositeltu sulatus	Kun huurteen paksuus ylittää 3 mm

Usein kysytyt kysymykset - RBCP 31831 ROSIERES

Kuinka jääkaappi ja pakastin kytketään päälle?

Kytke jääkaappi päälle kääntämällä termostaatin säätönappi muuhun asentoon kuin 0. Pakastimen ollessa kyseessä paina ohjauspaneelin painiketta (1). Jos mitään merkkivaloa ei näy, paina tätä painiketta kytkeäksesi pakastimen päälle.

Mitä tehdä, jos punainen hälytysvalo palaa jatkuvasti?

Punainen merkkivalo syttyy, kun pakastimen lämpötila saavuttaa -7°C. Se sammuu automaattisesti, kun lämpötila laskee alle -8°C:n. Jos laite kytketään päälle ensimmäistä kertaa tai pitkän käyttökatkon jälkeen, merkkivalo voi palaa, kunnes lämpötila laskee. Jos ongelma jatkuu, tarkista, että ovi on kunnolla kiinni ja ilma kiertää vapaasti.

Kuinka Super Freeze -toiminto aktivoidaan?

Paina painiketta (2) useita kertoja, kunnes kaikki LEDit ovat voimakkaasti palamassa, paina sitten uudelleen painiketta (2), kunnes oranssi merkkivalo syttyy. Tämä toiminto käyttää kompressoria jatkuvasti enintään 50 tunnin ajan nopeaa pakastusta varten.

Kuinka ovien avautumissuunta vaihdetaan?

Irrota tappi ja sen holkki yläpoikkipalkista. Irrota ovet sekä keski- ja alasaranat. Asenna alasarana vastakkaiselle puolelle, sitten ovet alhaalta ylös ohjeiden mukaisesti. Katso tarkemmat tiedot ohjekirjan kaaviosta.

Kuinka pakastin sulatetaan?

Sulata pakastin, kun huurteen paksuus ylittää 3 mm. Sammuta laite, poista elintarvikkeet, anna huurteen sulaa, puhdista ja kuivaa huolellisesti ennen uudelleenkäynnistystä.

Kuinka laite asennetaan upotettavaan kolonniin?

Kiinnitä tiiviste saranoiden vastakkaiselle puolelle, työnnä laite kolonniin, kiinnitä yläkulmain, kiinnitä ylä- ja alaosa mukana tulevilla ruuveilla. Aseta ilmanvaihtoritilä paikalleen ja säädä keskikulmat. Varmista, että kolonnissa on takana ilmanvaihtokanava.

Mitä tehdä, jos jääkaapin takaseinään muodostuu liikaa huurretta?

Erittäin korkeassa ympäristön lämpötilassa laite voi käydä jatkuvasti ja muodostaa epänormaalia huurretta. Säädä jääkaapin termostaatti matalammalle asetukselle (1-2) vähentääksesi käyttöä.

Kuinka pakastimen lämpötila säädetään?

Käytä painikkeita (2) lämpötilan laskemiseen ja (3) nostamiseen. LEDit osoittavat lämpötilan: mitä enemmän LEDejä palaa voimakkaalla valolla, sitä matalampi lämpötila. Sammutetut LEDit tarkoittavat, että pakastin on pois päältä.

Kuinka kolonnin ja laitteen ovet kytketään yhteen?

Kiinnitä liukukisko kolonnin oven sisäpuolelle noin 20 mm reunasta. Avaa molemmat ovet, aseta vetotanko liukukiskoon ja salli sen tarttua jääkaapin oveen. Merkitse ruuvien reiät, poraa 2,5 mm poralla ja ruuvaa.

Mitä tehdä sähkökatkon jälkeen?

Kun sähkö palaa, kytke laite uudelleen päälle painamalla painiketta (1) pakastimen ohjauspaneelista. Jääkaappi kytkeytyy automaattisesti takaisin päälle, jos termostaatti on muussa asennossa kuin 0. Tarkista elintarvikkeet ja lämpötila.

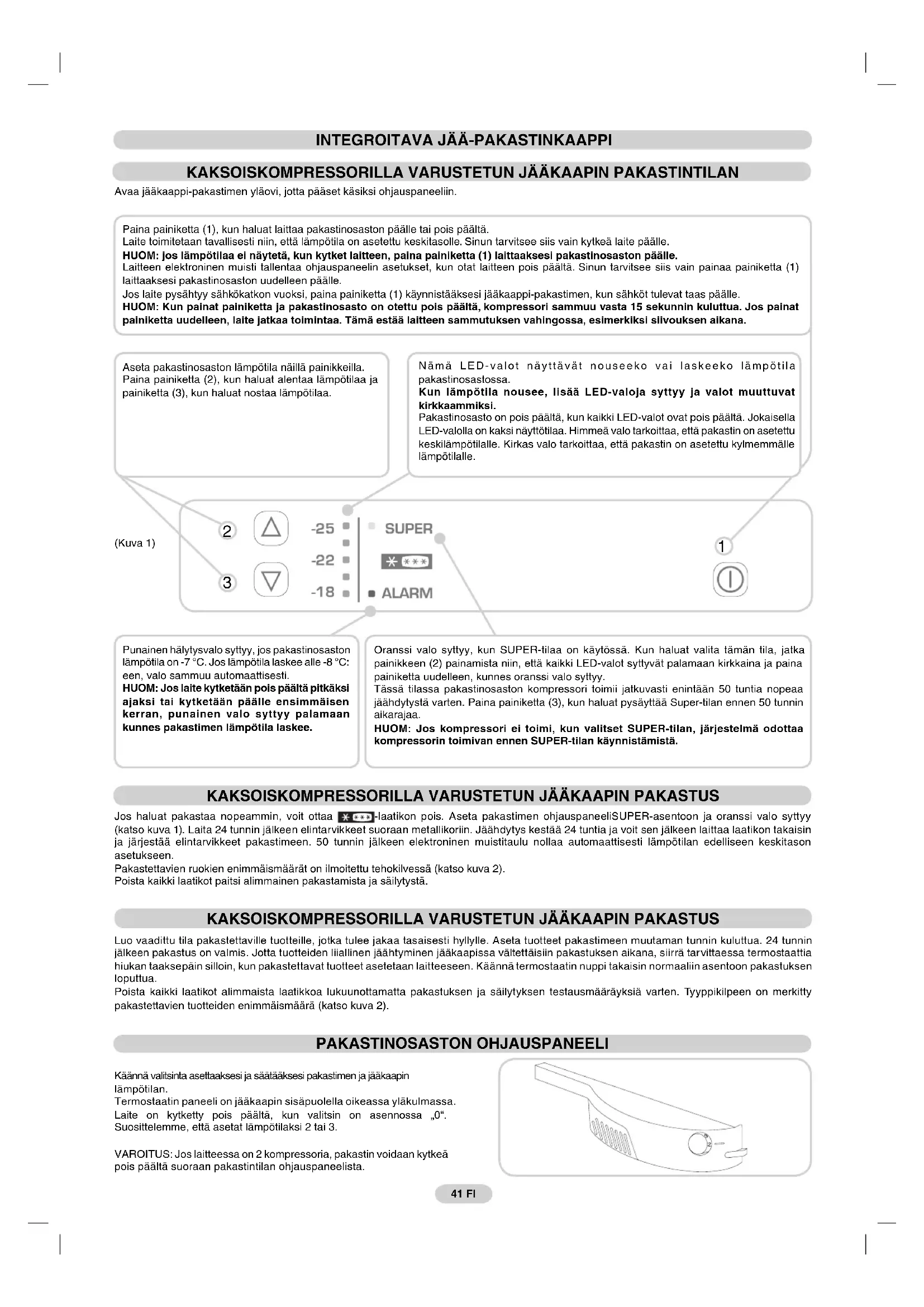

KÄYTTÖOHJE RBCP 31831 ROSIERES

Avaa jääkaappi-pakastimen yläovi, jotta pääset käsiksi ohjauspaneeliin.

Paina painiketta (1), kun haluat laittaa pakastinosaston päälle tai pois päältä.

Laite toimitetaan tavallisesti niin, että lämpötila on asetettu keskitasolle. Sinun tarvitsee siis vain kytkeä laite päälle.

HUOM: jos lämpötilaa ei näytetä, kun kytket laitteen, paina painiketta (1) laittaaksesi pakastinosaston päälle.

Laitteen elektroninen muisti tallentaa ohjauspaneelin asetukset, kun otat laitteen pois päältä. Sinun tarvitsee siis vain painaa painiketta (1) laittaaksesi pakastinosaston uudelleen päälle.

Jos laite pysähtyy sähkökatkon vuoksi, paina painiketta (1) käynnistääksesi jääkaappi-pakastimen, kun sähköt tulevat taas päälle.

HUOM: Kun painat painiketta ja pakastinosasto on otettu pois päältä, kompressori sammuu vasta 15 sekunnin kuluttua. Jos painat painiketta uudelleen, laite jatkaa toimintaa. Tämä estää laitteen sammutuksen vahingossa, esimerkiksi siivouksen aikana.

Aseta pakastinosaston lämpötila näillä painikkeilla. Paina painiketta (2), kun haluat alentaa lämpötilaa, ja painiketta (3), kun haluat nostaa lämpötilaa.

Nämä LED-valot näyttävät, nouseeko vai laskeeko lämpötila pakastinosastossa.

Kun lämpötila nousee, lisää LED-valoja syttyy ja valot muuttuvat kirkkaammiksi.

Pakastin on pois päältä, kun kaikki LED-valot ovat pois päältä. Jokaisella LED-valolla on kaksi näyttötilaa. Himmeä valo tarkoittaa, että pakastin on asetettu keskilämpötilalle. Kirkas valo tarkoittaa, että pakastin on asetettu kylmemmälle lämpötilalle.

(Kuva 1)

2

SUPER

3

-18

HÄLYTYS

Punainen hälytysvalo syttyy, jos pakastinosaston lämpötila on -7 °C. Jos lämpötila laskee alle -8 °C:een, valo sammuu automaattisesti.

HUOM: Jos laite kytketään pois päältä pitkäksi ajaksi tai kytketään päälle ensimmäisen kerran, punainen valo syttyy palamaan kunnes pakastimen lämpötila laskee.

Oranssi valo syttyy, kun SUPER-tila on käytössä. Kun haluat valita tämän tilan, jatka painikkeen (2) painamista niin, että kaikki LED-valot syttyvät palamaan kirkkaina, ja paina painiketta uudelleen, kunnes oranssi valo syttyy.

Tässä tilassa pakastinosaston kompressori toimii jatkuvasti enintään 50 tuntia nopeaa jäähdytystä varten. Paina painiketta (3), kun haluat pysäyttää SUPER-tilan ennen 50 tunnin aikarajaa.

HUOM: Jos kompressori ei toimi, kun valitset SUPER-tilan, järjestelmä odottaa kompressorin toimivan ennen SUPER-tilan käynnistämistä.

KAKSOISKOMPRESSORILLA VARUSTETUN JÄÄKAAPIN PAKASTUS

Jos haluat pakastaa nopeammin, voit ottaa *** -laatikon pois. Aseta pakastimen ohjauspaneeli SUPER-asentoon ja oranssi valo syttyy (katso kuva 1). Laita 24 tunnin jälkeen elintarvikkeet suoraan metallikoriin. Jäähdytys kestää 24 tuntia ja voit sen jälkeen laittaa laatikon takaisin ja järjestää elintarvikkeet pakastimeen. 50 tunnin jälkeen elektroninen muistitaulu nollaa automaattisesti lämpötilan edelliseen keskitasoon asetukseen.

Pakastettavien ruokien enimmäismäärä on ilmoitettu tehokilvessä (katso kuva 2).

Poista kaikki laatikot paitsi alimmainen pakastamista ja säilytystä varten.

KAKSOISKOMPRESSORILLA VARUSTETUN JÄÄKAAPIN PAKASTUS

Luo vaadittu tila pakastettaville tuotteille, jotka tulee jakaa tasaisesti hyllyille. Aseta tuotteet pakastimeen muutaman tunnin kuluttua. 24 tunnin jälkeen pakastus on valmis. Jotta tuotteiden liiallinen jäähtyminen jääkaapissa vältettäisiin pakastuksen aikana, siirrä tarvittaessa termostaattia hieman taaksepäin silloin, kun pakastettavat tuotteet asetetaan laitteeseen. Käännä termostaatin nuppi takaisin normaaliin asentoon pakastuksen loputtua.

Poista kaikki laatikot alimmaista laatikkoa lukuun ottamatta pakastuksen ja säilytyksen testausmääräyksiä varten. Typpikilpeen on merkitty pakastettavien tuotteiden enimmäismäärä (katso kuva 2).

PAKASTINOSASTON OHJAUSPANEELI

Käännä valitsinta asettaaksesi ja säätääksesi pakastimen ja jääkaapin lämpötilan.

Termostaatin paneeli on jääkaapin sisäpuolella oikeassa yläkulmassa.

Laite on kytketty pois päältä, kun valitsin on asennossa "0".

Suosittelemme, että asetat lämpötilaksi 2 tai 3.

VAROITUS: Jos laitteessa on 2 kompressoria, pakastin voidaan kytkeä pois päältä suoraan pakastintilan ohjauspaneelista.

SULATTAMINEN

Jääkaappiosa sulatetaan automaattisesti, kun kompressori ei toimi.

Pieni määrä huurretta tai vesipisaroita jääkaapin takaosassa on normaalia silloin, kun jääkaappi toimii normaalisti.

Varmista, että veden poistoletku on aina puhdas. Varmista, että elintarvikkeet eivät kosketa jääkaapin takaosaa tai sivuja.

Suosittelemme, että sulatat pakastimen, kun huurteen paksuus on yli 3 mm.

Huom! Arvokilpi on kiinnitetty tähän. Jos sinun tarvitsee ottaa yhteyttä huoltoon vikatilanteessa, muista ilmoittaa kilven tiedot.

Huom: Jos huoneen lämpötila on hyvin korkea, laite saattaa toimia jatkuvasti ja huurrekerros kerääntyy jääkaappiosan takaosaan. Säädä tällöin valitsimella lämpötilaa alhaisemmaksi (1-2).

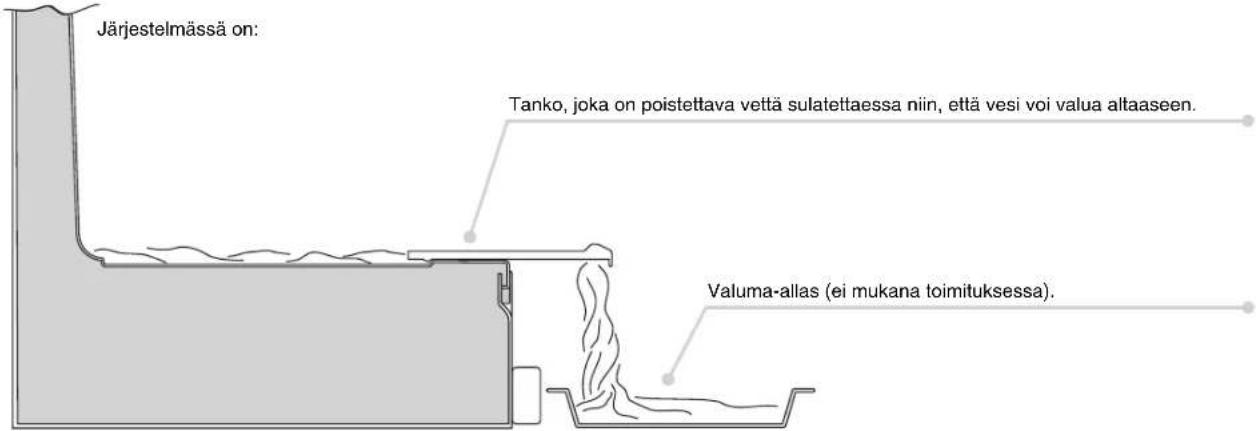

VEDEN TYHJENTÄMINEN

Laitteessa on järjestelmä veden tyhjentämiseksi sulatuksen aikana.

JÄÄKAAPPI-PAKASTIMEN OVIEN KÄÄNTÖPUOLEN VAIHTAMINEN

Irrota tappi ja hela yläpaneelista.

Irrota yläovi.

Irrota keskisarana ja tiivisteet.

Irrota alaovi.

Irrota tappi alemmasta oikeanpuoleisesta saranasta ja aseta se vasemmanpuoleiseen saraan.

Käännä kannattimen suojus, joka napsautetaan paikalleen kannattimen päälle.

Sovita sarana ja ovet paikalleen järjestyksessä ylhäältä alas 1-2-3.

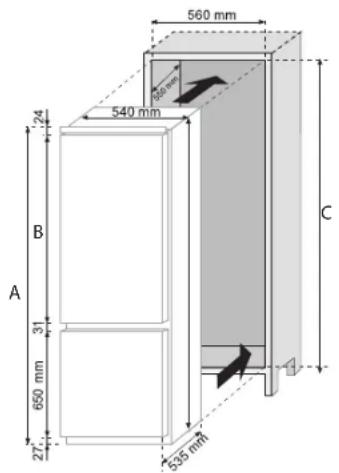

LAITTEEN JA YKSIKÖN KOKO

A

	1040 mm17	2780/1776 mm
	1120 mm18	51860/1856 mm

LAITTEEN ASENTAMINEN YKSIKKÖNÄ

Kiinnitä tiiviste (pakkauksessa) laitteeseen saranoiden vastakkaiselle puolelle.

1

Asenna laite yksikköön ja kohdista se saranoiden vastakkaisen puolen mukaan.

2

Varmista, että laitteen yläkiinnike on yksikköä vasten.

3

Kiinnitä laitteen alaosa mukana toimitetuilla ruuveilla.

5

Sovita tuuletusritilä paikalleen.

6

Irrota ruuvit keskisaranasta.

7

Sijoita levy pylvään lähelle.

8

Sovita kiinnitysyksikkö mukana toimitetuilla ruuveilla.

9

Kiristä keskisaranan ruuvit. Toista samat vaiheet keskimmäiselle

10

11

YKSIKÖN OVIEN KOHDISTAMINEN JÄÄKAAPPI-PAKASTIMEN OVIEN KANSSA

Laitteen mukana toimitetaan lisävarusteet (kiskot ja kiskon kiinnittimet) jääkaappi-pakastimen ovien kohdistamiseksi yksikön ovien kanssa.

Kiinnitä kisko yksikön oven sisäpuolelle haluamallesi korkeudelle. Varmista, että se on noin 20 mm oven ulkoreunasta.

Avaa yksikön ja jääkaapin ovet. Laita kiskon kiinnitin kiskon ympärille ja kiinnitä laitteen oveen.

Merkitse ruuvien reikien paikat ja poraa 2,5 mm:n poralla.

Sovita laitteen ovi yksikön oveen käyttämällä kiinnittimen reikää apuna.

Kun olet asentanut laitteen, laita yksikön takaosa seinää vasten, jotta kompressoriyksikköön ei pääse käsiksi.

Jotta varmistat jääkaappi-pakastimen toiminnan kunnolla, ilman täytyy kiertää ja jäähdyttää kondensaattoria, joka sijaitsee laitteen pohjassa.

Yksikössä täytyy olla takana aukko, jonka saa esteettä ylhäältä auki, ja etuaukko, jonka tuuletusritilä peittää.

Yksikköön leikattavien aukkojen mitat.

Jätä tilaa yksikön ja katon väliin.
