Tipo di prodotto	Frigorifero-Congelatore da incasso
Marca	Rosieres
Modello	RBCP 31831
Altezza (mm)	1040
Larghezza (mm)	528
Profondità (mm)	1120
Peso netto (kg)	40
Alimentazione elettrica	220-240 V / 50 Hz
Numero di compressori	2 (doppio compressore)
Tipo di sbrinamento	Automatico (frigorifero), manuale (congelatore)
Funzione Super Freeze	Sì
Allarme di temperatura	Sì (spia rossa a -7°C)
Regolazione temperatura	Elettronica tramite pannello di controllo
Inversione senso di apertura	Sì
Installazione da incasso	Sì
Griglia di aerazione	Sì, fornita
Guarnizione porta	Fornita
Dispositivo di accoppiamento porte	Guide a cassetto
Condotto di scarico acqua	Sì
Sbrinamento consigliato	Quando lo strato di brina supera i 3 mm

Domande frequenti - RBCP 31831 ROSIERES

Come accendere il frigorifero e il congelatore?

Per accendere il frigorifero, ruotare la manopola di regolazione del termostato su una posizione diversa da 0. Per il congelatore, premere il tasto (1) sul pannello di controllo. Se non viene visualizzato alcun indicatore, premere questo tasto per accendere il freezer.

Cosa fare se la spia rossa di allarme rimane accesa?

La spia rossa si accende quando la temperatura del congelatore raggiunge -7°C. Si spegne automaticamente al di sotto di -8°C. Se l'apparecchio viene acceso per la prima volta o dopo un arresto prolungato, la spia potrebbe rimanere accesa fino a quando la temperatura non scende. Se il problema persiste, verificare che la porta sia ben chiusa e che l'aria circoli liberamente.

Come attivare la funzione Super Freeze?

Premere più volte il tasto (2) finché tutti i LED non hanno una forte intensità, quindi premere nuovamente il tasto (2) fino a quando la spia arancione si accende. Questa funzione fa funzionare il compressore ininterrottamente per massimo 50 ore per un congelamento rapido.

Come invertire il senso di apertura delle porte?

Rimuovere l'asta e la sua boccola dalla traversa superiore. Smontare le porte e le cerniere centrale e inferiore. Rimontare la cerniera inferiore sul lato opposto, quindi rimontare le porte dal basso verso l'alto seguendo i passaggi. Consultare lo schema nel manuale per maggiori dettagli.

Come sbrinare il congelatore?

Sbrinare il congelatore quando lo strato di brina supera 3 mm di spessore. Spegnere l'apparecchio, rimuovere gli alimenti, lasciare sciogliere la brina, quindi pulire e asciugare accuratamente prima di riaccendere.

Come installare l'apparecchio in una colonna da incasso?

Fissare la guarnizione sul lato opposto alle cerniere, inserire l'apparecchio nella colonna, far aderire la squadretta superiore, quindi fissare la parte superiore e inferiore con le viti fornite. Innestare la griglia di aerazione e regolare le squadrette centrali. Assicurarsi che la colonna abbia un camino di aerazione nella parte posteriore.

Cosa fare in caso di formazione eccessiva di brina sulla parete posteriore del frigorifero?

Con temperatura ambiente molto elevata, l'apparecchio può funzionare ininterrottamente e formare brina anomala. Impostare il termostato del frigorifero su una posizione più bassa (1-2) per ridurre il funzionamento.

Come regolare la temperatura del congelatore?

Utilizzare i tasti (2) per diminuire e (3) per aumentare la temperatura. I LED indicano la temperatura: più LED sono accesi con forte intensità, più la temperatura è bassa. I LED spenti significano che il freezer è spento.

Come accoppiare le porte della colonna e dell'apparecchio?

Fissare la guida all'interno della porta della colonna a circa 20 mm dal bordo. Aprire entrambe le porte, posizionare il cassetto sulla guida e farlo aderire alla porta del frigorifero. Segnare i fori delle viti, forare con una punta da 2,5 mm, quindi avvitare.

Cosa fare dopo un'interruzione di corrente?

Una volta ripristinata la corrente, riaccendere l'apparecchio premendo il tasto (1) sul pannello di controllo del freezer. Il frigorifero si riaccende automaticamente se il termostato è su una posizione diversa da 0. Controllare gli alimenti e la temperatura.

MANUALE UTENTE RBCP 31831 ROSIERES

Per raggiungere il quadro comandi è sufficiente aprire la porta superiore del frigorifero.

Il tasto (1) permette l'accensione o lo spegnimento del vano freezer.

Generalmente il prodotto viene fornito alla casa produttrice con una temperatura intermedia, è necessario quindi solo inserire la spina nella presa della corrente elettrica.

ATTENZIONE: Nel caso in cui all'inserimento della spina di rete non venga visualizzata alcuna temperatura, premere il pulsante (1) per accendere la sezione freezer.

La scheda elettronica di questo prodotto memorizza le impostazioni del pannello comandi impostate al momento dello spegnimento, sarà necessario solo digitare il tasto (1), per far funzionare nuovamente il vano freezer.

Nel caso in cui si verifichi un calo di tensione elettrica e il prodotto sia spento, una volta che la corrente si è ripristinata il prodotto andrà riavviato premendo il tasto (1).

ATTENZIONE: Qualora il pulsante venga premuto e il vano freezer venga spento, occorrono 15 secondi prima che il compressore si fermi. Se durante questo lasso di tempo il pulsante viene ripremuto, il prodotto continuerà a funzionare senza interruzione del funzionamento dell'apparecchio. Questo accorgimento è stato introdotto per evitare spegnimenti accidentali, ad esempio durante la periodica pulizia del prodotto.

Questi pulsanti permettono di impostare la temperatura del vano freezer.

Il pulsante (2) diminuisce la temperatura, mentre il pulsante (3) alza la temperatura del congelatore.

Queste spie luminose (LED) indicano l'aumento o la diminuzione della temperatura nel vano freezer.

La temperatura diminuisce con l'aumento delle spie accese e con l'aumento dell'intensità luminosa dei LED.

Quando tutti i LED sono spenti il vano freezer è spento. Ogni LED ha 2 stati di accensione, lo stato di bassa luminosità corrisponde ad una temperatura intermedia, cioè un'alta luminosità corrisponde ad una temperatura più fredda.

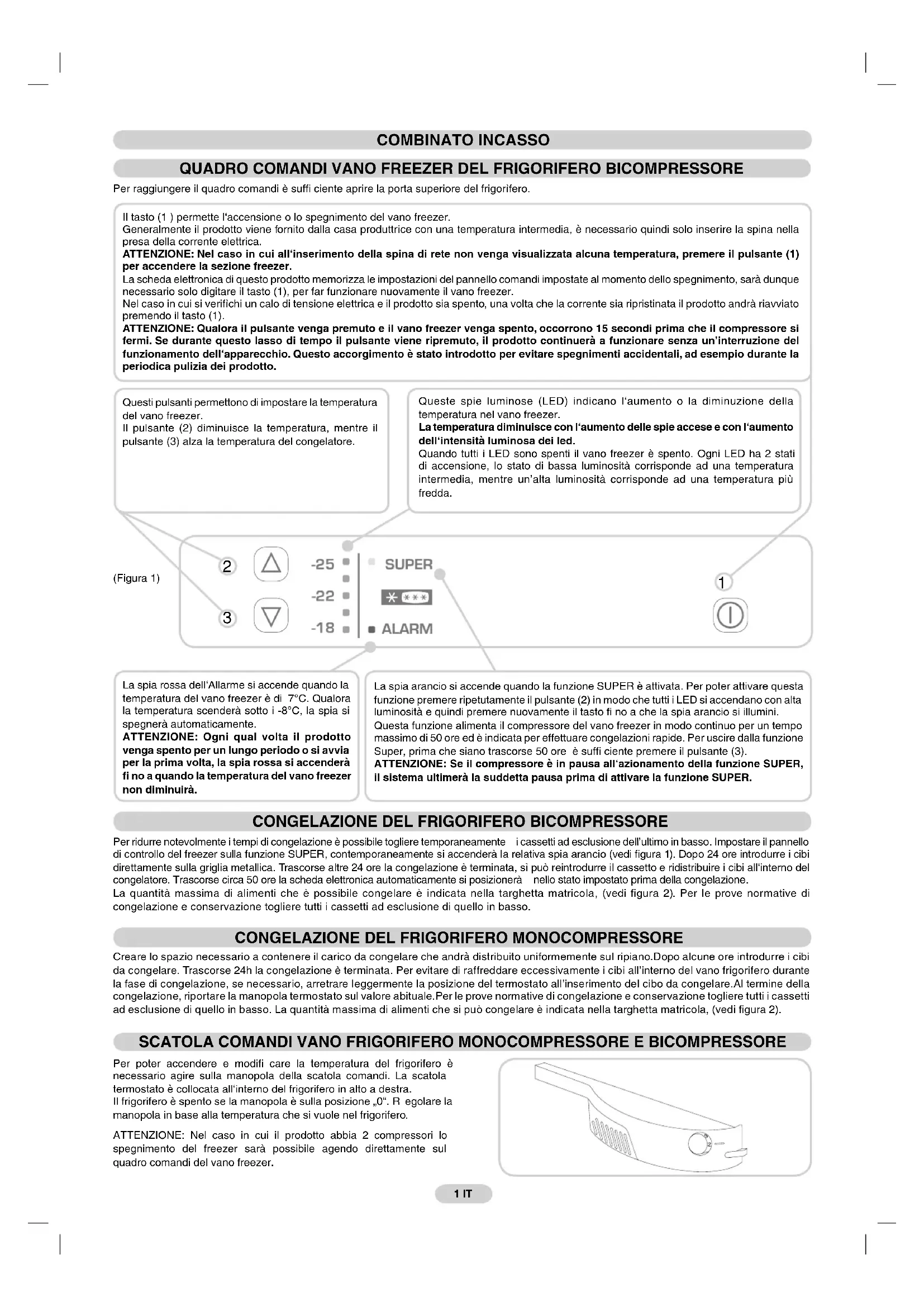

(Figura 1)

La spia rossa dell'allarme si accende quando la temperatura del vano freezer è di -7°C. Qualora la temperatura scenderà molto, e -8°C, la spia si spegnerà automaticamente.

ATTENZIONE: Ogni qualvolta il prodotto venga spento per un lungo periodo o si avvii per la prima volta, la spia rossa si accenderà fino a quando la temperatura del vano freezer non diminuirà.

La spia arancio si accende quando la funzione SUPER è attivata. Per poter attivare questa funzione, premere ripetutamente il pulsante (2) in modo che tutti i LED si accendano con la massima luminosità e quando si preme nuovamente il tasto fino a che la spia arancio si illumini.

Questa funzione alimenta il compressore del vano freezer in modo continuo per un tempo massimo di 50 ore ed è indicata per effettuare congelazioni rapide. Per uscire dalla funzione

Super, prima che siano trascorse 50 ore, è sufficiente premere il pulsante (3).

ATTENZIONE: Se il compressore è in pausa all'azionamento della funzione SUPER,

Il sistema ultimerà la suddetta pausa prima di attivare la funzione SUPER.

CONGELAZIONE DEL FRIGORIFERO BICOMPRESSORE

Per ridurre notevolmente i tempi di congelazione è possibile togliere temporaneamente i cassetti ad esclusione dell'ultimo in basso. Impostare il pannello di controllo del freezer sulla funzione SUPER, contemporaneamente si accenderà la relativa spia arancio (vedi figura 1). Dopo 24 ore introdurre i cibi direttamente sulla griglia metallica. Trascorse altre 24 ore la congelazione è terminata, si può reintrodurre il cassetto e ridistribuire i cibi all'interno del congelatore. Trascorse circa 50 ore la scheda elettronica automaticamente si posizionerà nello stato impostato prima della congelazione.

La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola (vedi figura 2). Per le prove normative di congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso.

CONGELAZIONE DEL FRIGORIFERO MONOCOMPRESSORE

Creare lo spazio necessario a contenere il carico da congelare che andrà distribuito uniformemente sul ripiano. Dopo alcune ore introdurre i cibi da congelare. Trascorse 24h la congelazione è terminata. Per evitare di raffreddare eccessivamente i cibi all'interno del vano frigorifero durante la fase di congelazione, se necessario, arretrare leggermente la posizione del termostato all'inserimento del cibo da congelare. Al termine della congelazione, riportare la manopola del termostato sul valore abituale. Per le prove normative di congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso. La quantità massima di alimenti che si può congelare è indicata nella targhetta matricola (vedi figura 2).

SCATOLA COMANDI VANO FRIGORIFERO MONOCOMPRESSORE E BICOMPRESSORE

Per poter accendere e modificare la temperatura del frigorifero è necessario agire sulla manopola della scatola comandi. La scatola termostato è collocata all'interno del frigorifero in alto a destra. Il frigorifero è spento se la manopola è sulla posizione 0°. Regolare la manopola in base alla temperatura che si vuole nel frigorifero.

ATTENZIONE: Nel caso in cui il prodotto abbia 2 compressori, lo spegnimento del freezer sarà possibile agendo direttamente sul quadro comandi del vano freezer.

SBRINAMENTO

Lo sbrinamento della cella frigo avviene automaticamente durante le pause del compressore. La presenza di un lieve strato di brina o di gocce d'acqua durante il funzionamento è da considerarsi normale. È importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella. È consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supera i 3 mm di spessore.

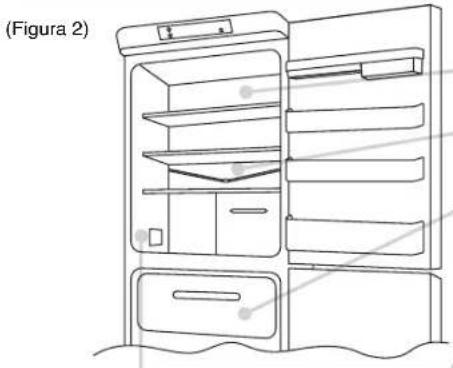

N.B. In questa posizione è possibile trovare la targa matricola, contenente i dati da comunicare all'Assistenza Tecnica qualora si verifichi un guasto.

Importante: In presenza di temperatura ambiente molto calda, l'apparecchio potrebbe funzionare in continuo, con conseguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri più bassi (1-2).

IL DRENAGGIO DELL'ACQUA

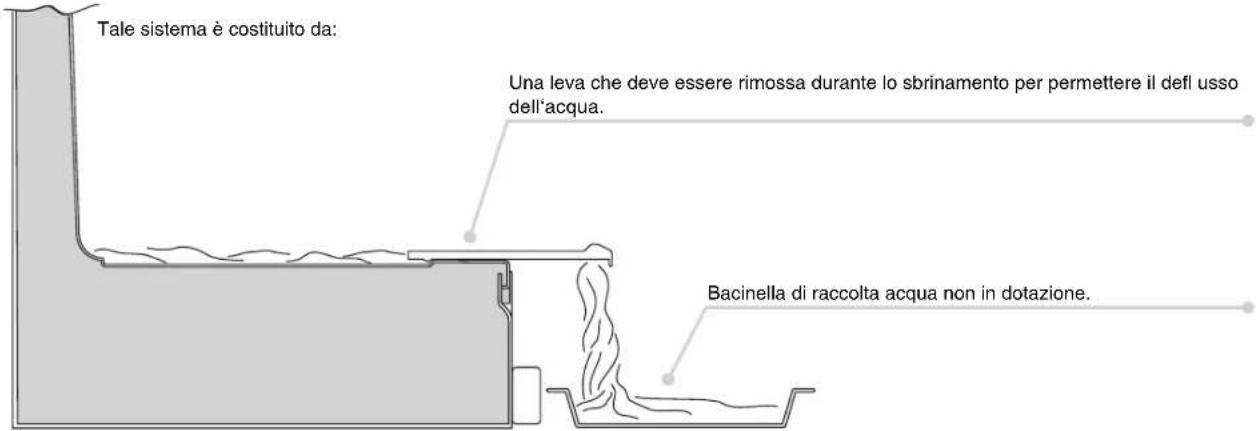

Il congelatore è dotato di un sistema di evacuazione dell'acqua di sbrinamento.

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

Togliere il perno e la relativa bussola della traversa superiore.

Rimuovere la porta superiore.

Smontare la cerniera centrale e le relative rondelle.

Rimuovere la porta inferiore.

Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra.

Invertire sul mobile il coprisquadretta montato a scatto sulla squadretta.

Rimontare le cerniere e le porte operando dal basso verso l'alto 1 → 2-3

DIMENSIONI DEL

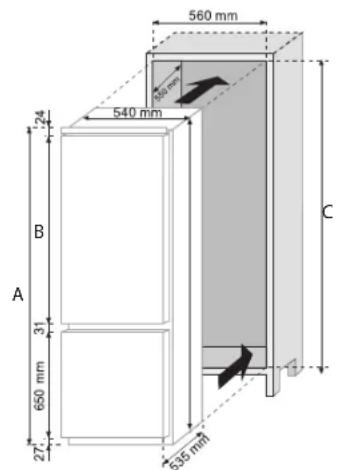

PRODOTTO E DEL VANO DA INCASSO

A	B	C
	1040 mm17	72mm1776 mm
	1120 mm18	5285mm1856 mm

INSTALLAZIONE DELL'APPARECCHIO NELLA COLONNA

Fissare la guarnizione in dotazione all'apparecchio sul lato opposto alle cerniere.

1

Inserire l'apparecchio nella colonna, accostandolo sul lato opposto alle cerniere.

2

Far aderire perfettamente le squadrette superiori dell'apparecchio al mobile.

3

Bloccare la parte superiore dell'apparecchio al mobile, utilizzando le viti in dotazione.

4

Bloccare la parte inferiore dell'apparecchio mediante le viti in dotazione.

5

Applicare a scatto la griglia di aerazione. Allentare le viti di fissaggio della cerniera centrale destra.

6

7

Avvicinare la squadretta alla colonna.

8

Avvitare la squadretta alla colonna mediante le viti in dotazione.

9

Avvitare le viti di fissaggio della cerniera centrale destra.

10

Effettuare le stesse operazioni sulla squadretta centrale sinistra.

11

ACCOPPIAMENTO DELLE ANTE DELLA COLONNA INCASSO ALLE PORTE DELL'APPARECCHIO

L'apparecchio è corredato di dispositivi di accoppiamento delle porte dell'apparecchio con le ante della colonna (slitte di traino).

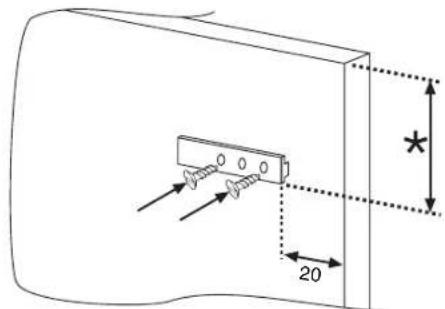

Fissare la slitta nella parte interna dell'anta della colonna incasso all'altezza desiderata e a circa 20 mm dal filo esterno della porta.

Aprire le porte della colonna incasso e del frigorifero. Posizionare il traino ad incastro sulla slitta, quindi farlo aderire alla porta del frigorifero.

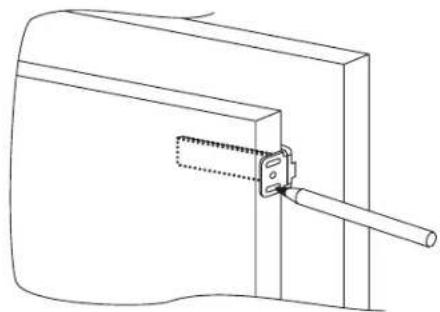

Contrassegnare i punti di fissaggio per le viti e forare con una punta di diametro 2,5 mm.

Collegare la porta dell'apparecchio all'anta del mobile avendo come riferimenti le asole del traino.

Una volta incassato il prodotto, posizionare la parte posteriore della colonna a contatto con la parete in modo da impedire l'accesso al vano compressore.

Per un corretto funzionamento del prodotto è indispensabile che sia consentita un'opportuna circolazione d'aria in modo da raffreddare il condensatore che è collocato nella parte posteriore dell'apparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriore, la cui apertura verso l'alto non deve essere ostruita, e di una fessura anteriore che verrà coperta da una griglia di areazione.

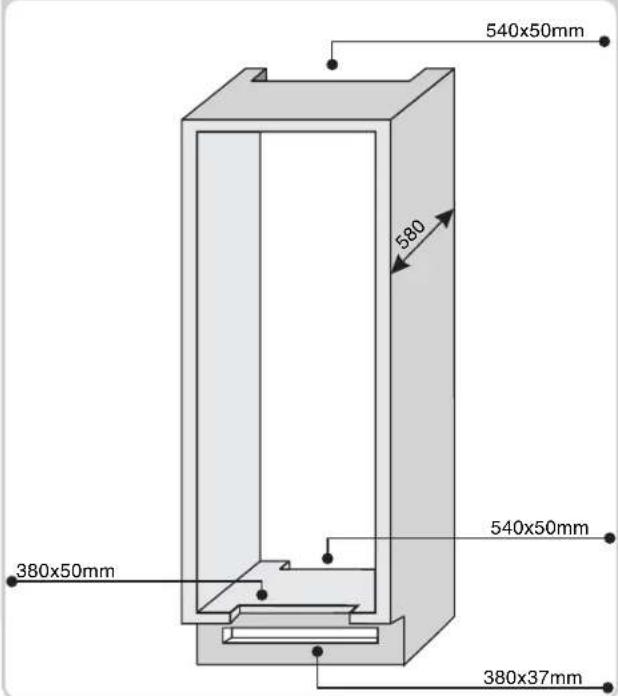

Dimensioni degli scassi della colonna.

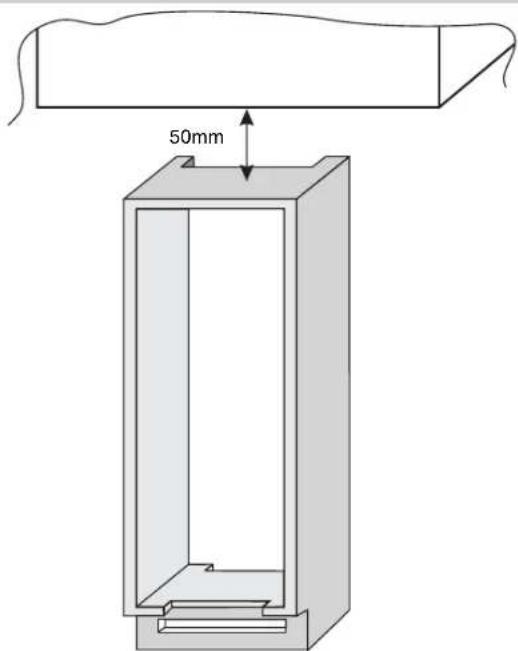

Dimensioni dello spazio da lasciare tra la colonna e il soffitto.

FRIGORIFERO CONGELATORE DA INCASSO

PANNELLO DI CONTROLLO DEL COMPARTO CONGELATORE DEL FRIGORIFERO A DOPPIO COMPRESSORE

Bloccare la parte superiore dell'apparecchio al mobile, utilizzando le viti in dotazione.

4
