Tipo de producto	Refrigerador-Congelador empotrable
Marca	Rosieres
Modelo	RBCP 31831
Altura (mm)	1040
Anchura (mm)	528
Profundidad (mm)	1120
Peso neto (kg)	40
Alimentación eléctrica	220-240 V / 50 Hz
Número de compresores	2 (doble compresor)
Tipo de descongelación	Automático (refrigerador), manual (congelador)
Función Super Freeze	Sí
Alarma de temperatura	Sí (testigo rojo a -7°C)
Ajuste de temperatura	Electrónico mediante panel de control
Inversión del sentido de apertura	Sí
Instalación empotrable	Sí
Rejilla de ventilación	Sí, incluida
Junta de puerta	Incluida
Dispositivo de acoplamiento de puertas	Correderas con tirador
Conducto de drenaje de agua	Sí
Descongelación recomendada	Cuando la capa de escarcha supera los 3 mm

Preguntas frecuentes - RBCP 31831 ROSIERES

¿Cómo encender el refrigerador y el congelador?

Para encender el refrigerador, gire el botón de ajuste del termostato a una posición distinta de 0. Para el congelador, presione la tecla (1) del panel de control. Si no se muestra ningún indicador, presione esta tecla para encender el congelador.

¿Qué hacer si el testigo rojo de alarma permanece encendido?

El testigo rojo se enciende cuando la temperatura del congelador alcanza -7°C. Se apaga automáticamente por debajo de -8°C. Si el aparato se enciende por primera vez o después de una parada prolongada, el testigo puede permanecer encendido hasta que la temperatura baje. Si el problema persiste, verifique que la puerta esté bien cerrada y que el aire circule libremente.

¿Cómo activar la función Super Freeze?

Presione varias veces la tecla (2) hasta que todos los LED tengan alta intensidad, luego presione nuevamente la tecla (2) hasta que el testigo naranja se encienda. Esta función hace funcionar el compresor continuamente durante 50 horas como máximo para una congelación rápida.

¿Cómo invertir el sentido de apertura de las puertas?

Retire la varilla y su casquillo del travesaño superior. Desmonte las puertas y las bisagras central e inferior. Vuelva a montar la bisagra inferior en el lado opuesto, luego vuelva a montar las puertas de abajo arriba siguiendo los pasos. Consulte el esquema en el manual para más detalles.

¿Cómo descongelar el congelador?

Descongele el congelador cuando la capa de escarcha supere 3 mm de espesor. Apague el aparato, retire los alimentos, deje que la escarcha se derrita, luego limpie y seque cuidadosamente antes de volver a encender.

¿Cómo instalar el aparato en una columna empotrable?

Fije la junta en el lado opuesto a las bisagras, inserte el aparato en la columna, adhiera la escuadra superior, luego fije la parte superior e inferior con los tornillos suministrados. Enganche la rejilla de ventilación y ajuste las escuadras centrales. Asegúrese de que la columna tenga una chimenea de ventilación en la parte trasera.

¿Qué hacer en caso de formación excesiva de escarcha en la pared trasera del refrigerador?

Con una temperatura ambiente muy alta, el aparato puede funcionar continuamente y formar escarcha anormal. Ajuste el termostato del refrigerador a una posición más baja (1-2) para reducir el funcionamiento.

¿Cómo ajustar la temperatura del congelador?

Utilice las teclas (2) para disminuir y (3) para aumentar la temperatura. Los LED indican la temperatura: cuantos más LED estén encendidos con alta intensidad, más baja es la temperatura. Los LED apagados significan que el congelador está apagado.

¿Cómo acoplar las puertas de la columna y del aparato?

Fije la corredera en el interior de la puerta de la columna a aproximadamente 20 mm del borde. Abra ambas puertas, coloque el tirador en la corredera y péguelo a la puerta del refrigerador. Marque los agujeros para tornillos, perfore con una broca de 2,5 mm, luego atornille.

¿Qué hacer después de un corte de corriente?

Una vez restablecida la corriente, vuelva a encender el aparato presionando la tecla (1) del panel de control del congelador. El refrigerador se enciende automáticamente si el termostato está en una posición distinta de 0. Verifique los alimentos y la temperatura.

MANUAL DE USUARIO RBCP 31831 ROSIERES

Para ver el cuadro de mandos, basta con abrir la puerta superior del frigorífico.

La tecla (1) permite encender o apagar el congelador.

Generalmente, el aparato sale de fábrica con una temperatura intermedia, por lo que únicamente es necesario enchufarlo a la toma de corriente eléctrica.

ATENCIÓN: en caso de que al enchufarlo a la toma de red no visualizara ninguna temperatura, pulse el botón (1) para encender la sección congelador.

La placa electrónica del aparato normaliza la programación del panel de mandos en el momento del encendido, por lo tanto solo será necesario pulsar la tecla (1) para poner de nuevo en marcha el congelador.

En caso de que se produzca un corte del suministro eléctrico y el aparato se apague, una vez recuperada la corriente el aparato se volverá a poner en marcha con solo pulsar la tecla (1).

ATENCIÓN: en caso de que pulse el botón y se apague el congelador, el compresor tardará 15 segundos en apagarse. Si durante este lapso de tiempo vuelve a pulsar el botón, el aparato seguirá funcionando sin que se interrumpa su funcionamiento. Esta medida está destinada a evitar desconexiones accidentales, por ejemplo durante la limpieza periódica del aparato.

Estos botones permiten seleccionar la temperatura del congelador.

El botón (2) reduce la temperatura, mientras que el botón (3) aumenta la temperatura del congelador.

Los indicadores luminosos (LED) indican el aumento o la disminución de la temperatura en el congelador.

La temperatura disminuye con el aumento de los indicadores encendidos y con el aumento de la intensidad luminosa de los LED.

Cuando todos los LED están apagados, el congelador está apagado. Cada LED dispone de 2 estados de encendido: el estado de baja luminosidad corresponde a una temperatura intermedia, mientras que una alta luminosidad corresponde a una temperatura más baja.

(Figura 1)

El indicador rojo de alarma se enciende cuando la temperatura del congelador es de -7 °C. Cuando la temperatura es más fría que -8 °C, el indicador se apaga automáticamente.

ATENCIÓN: cada vez que el aparato se enciende después de un largo periodo de desconexión o se enciende por primera vez, el indicador rojo permanecerá encendido hasta que disminuya la temperatura del congelador.

El indicador naranja se enciende cuando se activa la función SUPER. Para poder activar esta función, pulse repetidamente el botón (2) de forma que todos los LEDs se enciendan y presenten una alta luminosidad; a continuación vuelva a pulsar el botón hasta que el indicador naranja se ilumine.

Esta función alimenta el compresor del congelador de modo continuo durante un tiempo máximo de 50 horas y es ideal para poder realizar congelaciones rápidas. Para salir de la función Super antes de que hayan transcurrido 50 horas, basta con pulsar el botón (3).

ATENCIÓN: si el compresor está en pausa en el momento de activar la función SUPER, el sistema finalizará dicha pausa antes de activar la función SUPER.

CONGELACIÓN DEL FRIGORÍFICO BI-COMPRESOR

Si desea reducir considerablemente los tiempos de congelación, retire temporalmente el cajón y seleccione la función SUPER en el panel de control del congelador; inmediatamente se encenderá el correspondiente indicador naranja (véase la figura 1). Al cabo de 24 horas, introduzca los alimentos directamente en la rejilla metálica. Una vez transcurridas las 24 horas, la congelación habrá finalizado y deberá volver a introducir el cajón y repartir de nuevo los alimentos en el interior del congelador. Al cabo de 50 horas, la placa electrónica recuperará automáticamente la temperatura intermedia anteriormente seleccionada.

CONGELACIÓN DEL FRIGORÍFICO MONO-COMPRESOR

Cree el espacio necesario para incluir la energía a congelar, que deberá distribuirse de forma uniforme en la estantería. Al cabo de una hora, introduzca los alimentos a congelar. Al cabo de 24 horas, el congelado habrá terminado. Para evitar un enfriamiento excesivo de los alimentos incluidos en el compartimento del frigorífico durante la fase de congelación, es NECESARIO retocar ligeramente la posición del termostato al introducir la comida a congelar. Al finalizar el proceso de congelación, gire la rueda del termostato de nuevo en el valor usual.

Para probar las normas de congelación y almacenamiento, saque todos los cajones salvo el de la parte inferior. La cantidad máxima de alimentos que pueda congelar aparece indicada en la placa de datos (véase la figura 2).

CUADRO DE MANDOS DEL FRIGORÍFICO

Para poder encender y modificar la temperatura del frigorífico debe girar la rueda del cuadro de mandos. La rueda del termostato

está situada en la parte superior derecha del interior del frigorífico.

Si la rueda está en la posición, 0° , el frigorífico está apagado. Las posiciones recomendadas son 2-3.

CUIDADO: Si el producto está equipado con dos compresores, puede apagar el congelador actuando directamente en el panel de control del compartimento del congelador.

DESCONGELACIÓN

La descongelación del frigorífico se produce de modo automático durante las pausas del compresor.

La presencia de una ligera capa de escarcha o de gotas de agua durante el funcionamiento debe considerarse normal.

Es importante mantener siempre limpio el conducto de desagüe y evitar que los alimentos estén en contacto con la pared trasera del frigorífico.

Es aconsejable descongelar el congelador en cuanto la capa de hielo alcanza un espesor superior a 3 mm.

Nota: aquí se encuentra la placa que contiene los datos que deberá comunicar al Servicio de Asistencia Técnica en caso de producirse una avería.

Importante: si la temperatura ambiente es muy elevada, el aparato podría funcionar ininterrumpidamente, con la consiguiente formación anómala de hielo en la pared interior trasera del frigorífico. En estos casos, gire la rueda del frigorífico y colóquela en los números más bajos (1-2).

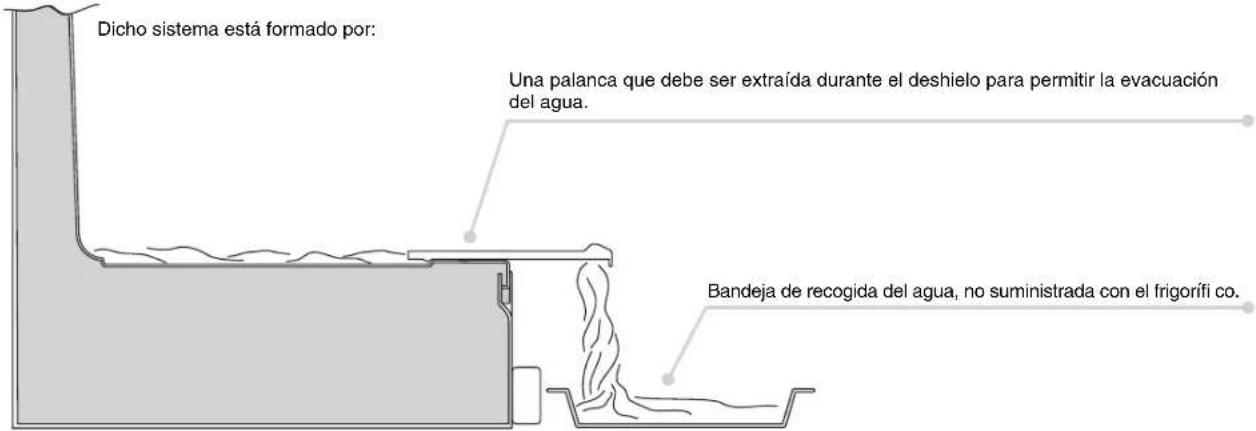

DRENAJE DEL AGUA

El congelador está equipado con un sistema de evacuación del agua de deshielo.

INVERSIÓN DEL SENTIDO DE APERTURA DE LAS PUERTAS

Saque el perno y el correspondiente casquillo superpuesto del travesaño superior.

Extraiga la puerta superior.

Desmonte la bisagra central y retire las correspondientes arandelas.

Extraiga la puerta inferior.

Retire el perno de la bisagra inferior derecha y vuélvalo a montar en la bisagra inferior izquierda.

Invierta en el mueble la tapa de la escuadra montada a presión en la escuadra.

Vuelva a montar las bisagras y las puertas de abajo a arriba 1→2-3

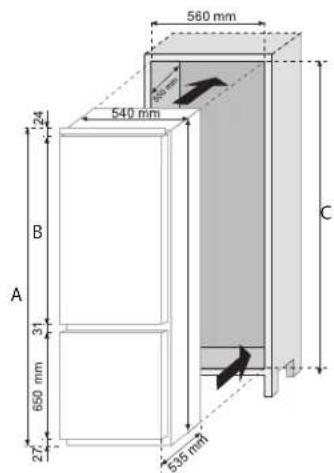

DIMENSIONES DEL APARATO Y DEL HUECO DE ENCASTRE

A	B	C
	1040 mm17	277mm1776 mm
	1120 mm18	5285mm1856 mm

INSTALACIÓN DEL APARATO EN UN ARMARIO

Fije los revestimientos suministrados al aparato en el lado contrario a las bisagras.

1

Introduzca el aparato en el armario, empujándolo por el lado opuesto a las bisagras.

2

Adhiera perfectamente la escuadra superior del frigorífico al mueble.

3

Bloquee la parte superior del frigorífico al mueble utilizando los tornillos suministrados.

4

Bloquee la parte inferior del frigorífico mediante los tornillos suministrados.

5

Instale a presión la rejilla de ventilación. Aloje los tornillos de fijación de la bisagra central derecha.

6

7

Coloque la chapa pegada a la columna.

8

Atornille la escuadra a la columna mediante los tornillos suministrados.

9

Apriete los tornillos de fijación de la bisagra central derecha.

10

Repita las mismas operaciones en la escuadra central izquierda.

11

ACOPLAMIENTO DE LAS PUERTAS DEL ARMARIO DE INSTALACIÓN A LAS PUERTAS DEL FRIGORÍFICO

El frigorífico está equipado con un sistema que permite fijar sus puertas a las del Armario de instalación (correderas de empuje).

Fije la corredera en la parte interior de la hoja de la columna de encastre a la altura adecuada y a unos 20 mm del borde exterior de la puerta.

Abra las puertas del armario de instalación y del frigorífico. Coloque el empuje a presión en la corredera y a continuación adhiéralo a la puerta del frigorífico.

Marque los puntos de fijación para los agujeros y perfórelos con una broca de 2,5 de diámetro.

Una la puerta del aparato a la hoja del mueble teniendo como referencia los orificios del empuje.

Una vez encajado el producto, coloque la parte posterior del armario en contacto con la pared, de manera que impida el acceso al espacio del compresor.

Para un correcto funcionamiento del producto, es indispensable permitir la oportuna ventilación de aire, de forma que pueda enfriarse el condensador que está situado en la parte posterior del aparato.

Para ello, el armario deberá estar provisto de un espacio por detrás, cuya abertura superior no debe quedar obstruida, y por una rendija delantera que se tapará con una rejilla de ventilación.

Dimensiones interiores del armario.

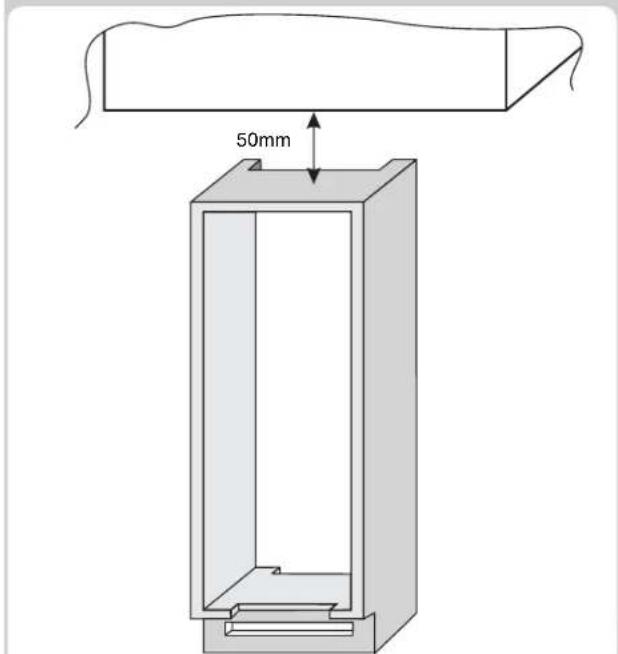

Espacio que debe quedar entre el armario y el techo.

COMBINADO DE ENCASTRE

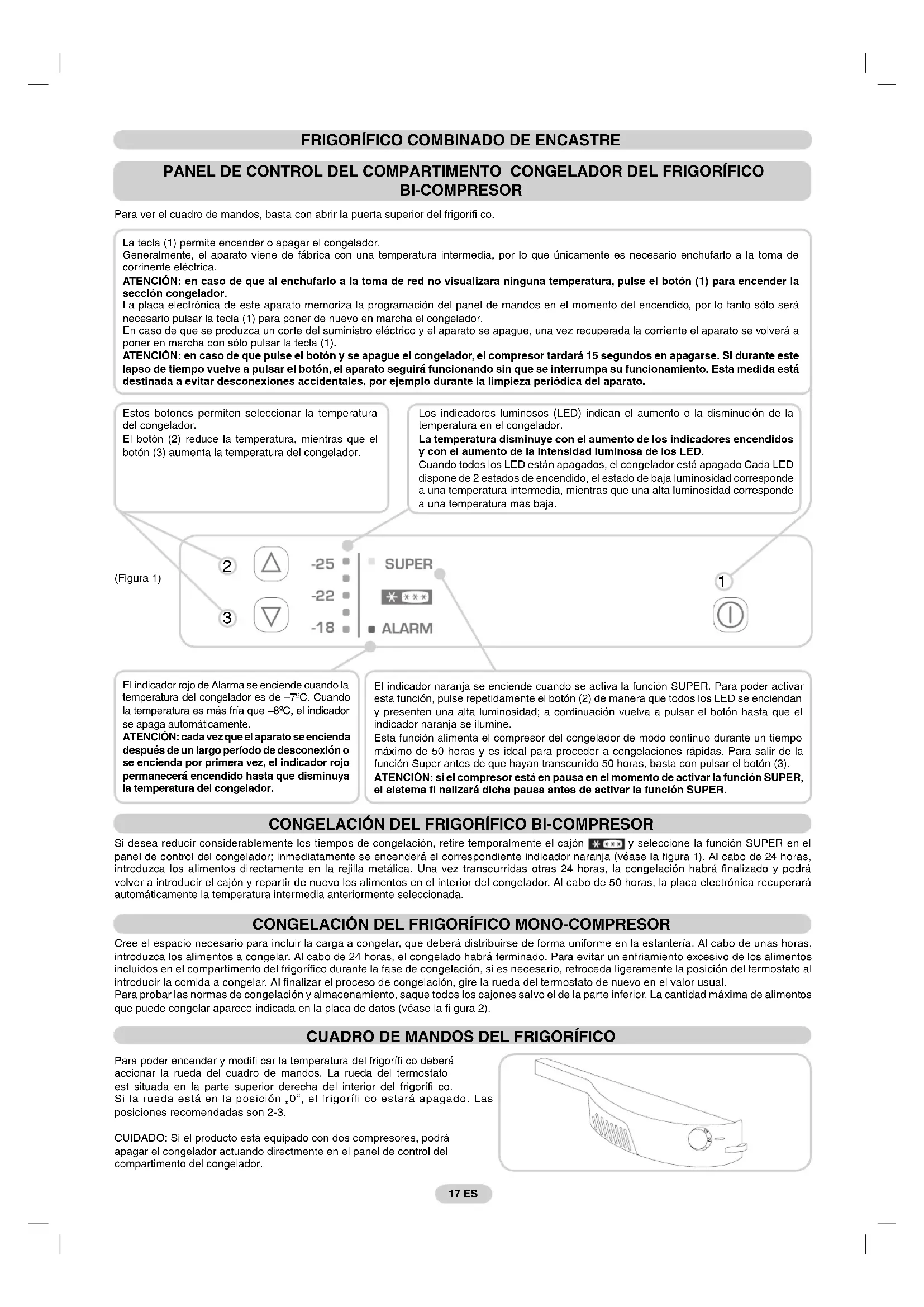

PANEL DE CONTROL DEL CONGELADOR DEL FRIGORÍFICO DEL COMPRESOR DOBLE
