Produkttyp	Inbyggnads kyl-frys
Märke	Rosieres
Modell	RBCP 31831
Höjd (mm)	1040
Bredd (mm)	528
Djup (mm)	1120
Nettovikt (kg)	40
Elanslutning	220-240 V / 50 Hz
Antal kompressorer	2 (dubbel kompressor)
Avfrostningstyp	Automatisk (kyl), manuell (frys)
Super Freeze-funktion	Ja
Temperaturalarm	Ja (röd lampa vid -7°C)
Temperaturinställning	Elektronisk via kontrollpanel
Vändbar dörröppning	Ja
Inbyggnadsinstallation	Ja
Ventilationsgaller	Ja, medföljer
Dörrtätning	Medföljer
Dörrkoplingsanordning	Dragskenor
Vattenavloppsledning	Ja
Rekommenderad avfrostning	När frostlagret överstiger 3 mm

Vanliga frågor - RBCP 31831 ROSIERES

Hur startar jag kylskåpet och frysen?

För att starta kylskåpet, vrid termostatratten till ett annat läge än 0. För frysen, tryck på knapp (1) på kontrollpanelen. Om ingen indikator visas, tryck på denna knapp för att starta frysen.

Vad gör jag om den röda alarmlampan förblir tänd?

Den röda lampan tänds när frystemperaturen når -7°C. Den släcks automatiskt under -8°C. Om apparaten startas för första gången eller efter lång stillestånd kan lampan förbli tänd tills temperaturen sjunker. Om problemet kvarstår, kontrollera att dörren är ordentligt stängd och att luften cirkulerar fritt.

Hur aktiverar jag Super Freeze-funktionen?

Tryck flera gånger på knapp (2) tills alla LED-lampor har hög intensitet, tryck sedan igen på knapp (2) tills den orange indikatorn tänds. Denna funktion låter kompressorn gå kontinuerligt i maximalt 50 timmar för snabb infrysning.

Hur vänder jag dörrarnas öppningsriktning?

Ta bort stången och dess hylsa från den övre tvärbalken. Demontera dörrarna samt de mittersta och nedre gångjärnen. Montera det nedre gångjärnet på motsatt sida, montera sedan dörrarna nedifrån och upp enligt stegen. Se schemat i bruksanvisningen för mer information.

Hur avfrostar jag frysen?

Avfrosta frysen när frostlagret överstiger 3 mm tjocklek. Stäng av apparaten, ta ut maten, låt frosten smälta, rengör och torka noggrant innan du startar igen.

Hur installerar jag apparaten i en inbyggnadskolumn?

Fäst tätningen på motsatt sida av gångjärnen, sätt in apparaten i kolumnen, fäst den övre vinkelbeslaget, fäst sedan toppen och botten med medföljande skruvar. Sätt fast ventilationsgallret och justera de mittersta vinkelbeslagen. Se till att kolumnen har en ventilationskanal bak.

Vad gör jag om det bildas överdriven frost på kylskåpets bakvägg?

Vid mycket hög omgivningstemperatur kan apparaten gå kontinuerligt och bilda onormal frost. Ställ in kylskåpets termostat på ett lägre läge (1-2) för att minska driften.

Hur ställer jag in frysen temperaturen?

Använd knapp (2) för att sänka och knapp (3) för att höja temperaturen. LED-lamporna visar temperaturen: ju fler LED-lampor som lyser med hög intensitet, desto lägre är temperaturen. Släckta LED-lampor innebär att frysen är avstängd.

Hur kopplar jag ihop kolumn- och apparatdörrar?

Fäst skenan på insidan av kolumnens dörr cirka 20 mm från kanten. Öppna båda dörrarna, placera dragbygeln på skenan och fäst den på kylskåpsdörren. Markera skruvhålen, borra med en 2,5 mm borr och skruva sedan fast.

Vad gör jag efter ett strömavbrott?

När strömmen är tillbaka, starta apparaten genom att trycka på knapp (1) på frysens kontrollpanel. Kylskåpet startar automatiskt om termostaten är i ett annat läge än 0. Kontrollera maten och temperaturen.

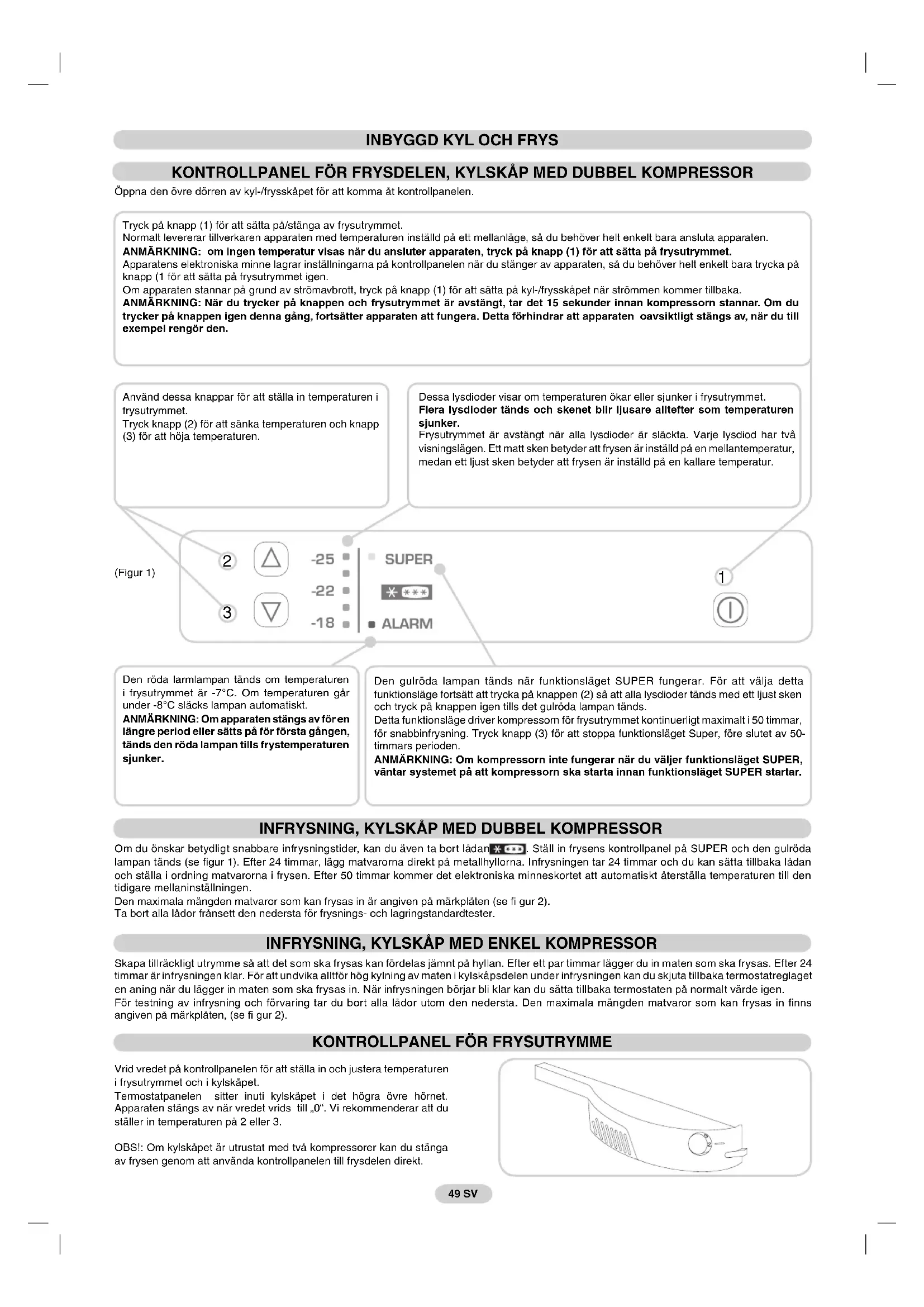

BRUKSANVISNING RBCP 31831 ROSIERES

Öppna den övre dörren av kyl-/frysskapet för att komma åt kontrollpanelen.

Tryck på knapp (1) för att sätta på/stänga av frysutrymmet.

Normalt levererar tillverkaren apparaten med temperaturen inställd på ett mellanläge, så du behöver helt enkelt bara ansluta apparaten.

ANMÄRKNING: om ingen temperatur visas när du ansluter apparaten, tryck på knapp (1) för att sätta på frysutrymmet.

Apparatens elektroniska minne lagrar inställningarna på kontrollpanelen när du stänger av apparaten, så du behöver helt enkelt bara trycka på knapp (1) för att sätta på frysutrymmet igen.

Om apparaten stannar på grund av strömavbrott, tryck på knapp (1) för att sätta på kyl-/frysskapet när strömmen kommer tillbaka.

ANMÄRKNING: När du trycker på knappen och frysutrymmet är avstängt, tar det 15 sekunder innan kompressorn stannar. Om du trycker på knappen igen en gång, fortsätter apparaten att fungera. Detta förhindrar att apparaten oavsiktligt stängs av, när du till exempel rengör den.

Använd dessa knappar för att ställa in temperaturen i frysutrymmet.

Tryck knapp (2) för att sänka temperaturen och knapp (3) för att höja temperaturen.

Dessa lysdioder visar om temperaturen ökar eller sjunker i frysutrymmet.

Flera lysdioder tänds och skenet blir ljusare allteftersom temperaturen sjunker.

Frysutrymmet är avstängt när alla lysdioder är släckta. Varje lysdiod har två visningslägen. Ett matt sken betyder att frysen är inställd på en mellantemperatur, medan ett ljust sken betyder att frysen är inställd på en kallare temperatur.

(Figur 1) 2

-25

3

-18 ALARM

1

Den röda larmlampan tänds om temperaturen i frysutrymmet är -7°C. Om temperaturen går under -8°C släcks lampan automatiskt.

ANMÄRKNING: Om apparaten stängs av för en längre period eller sätts på för första gången, tänds den röda lampan tills frystemperaturen sjunker.

Den gulröda lampan tänds när funktionsläget SUPER fungerar. För att välja detta funktionsläge fortsätt att trycka på knappen (2) så att alla lysdioder tänds med ljust sken och tryck på knappen igen tills den gulröda lampan tänds.

Detta funktionsläge driver kompressorn för frysutrymmet kontinuerligt maximalt i 50 timmar, för snabbinfrysning. Tryck på knapp (3) för att stoppa funktionsläget Super, före slutet av 50-timmarsperioden.

ANMÄRKNING: Om kompressorn inte fungerar under funktionsläget SUPER, väntar systemet på att kompressorn ska starta innan funktionsläget SUPER startar.

INFRYSNING, KYLSKAP MED DUBBEL KOMPRESSOR

Om du önskar betydligt snabbare infrysningstider, kan du även ta bort lådan. Ställ in frysens kontrollpanel på SUPER och den gulröda lampan tänds (se figur 1). Efter 24 timmar, lägg matvarorna direkt på metallhyllorna. Infrysningen tar 24 timmar och du kan sätta tillbaka lådan och ställa i ordning matvarorna i frysen. Efter 50 timmar kommer det elektroniska minneskortet att automatiskt återställa temperaturen till den tidigare mellaninställningen.

Den maximala mängden matvaror som kan frysas in är angiven på märkplåten (se figur 2). Ta bort alla lådor förutom den nedersta för frysnings- och lagringsstandardtester.

INFRYSNING, KYLSKAP MED ENKEL KOMPRESSOR

Skapa tillräckligt utrymme så att det som ska frysas kan fördelas jämnt på hyllorna. Efter ett par timmar lägger du in maten som ska frysas. Efter 24 timmar är infrysningen klar. För att undvika alltför hög kylning av maten i kylskåpsdelen under infrysningen kan du skjuta tillbaka termostatreglaget en aning när du lägger in maten som ska frysas in. När infrysningen börjar bli klar kan du sätta tillbaka termostaten till önskad inställning.

För testning av infrysning och förvaring tar du bort alla lådor utom den nedersta. Den maximala mängden matvaror som kan frysas in finns angiven på märkplåten (se figur 2).

KONTROLLPANEL FÖR FRYSUTRYMME

Vrid vredet på kontrollpanelen för att ställa in och justera temperaturen i frysutrymmet och i kylskåpet.

Termostatpanelen sitter inuti kylskåpet i det högra övre hörnet. Apparaten stängs av när värdet vrids till "0". Vi rekommenderar att du ställer in temperaturen på 2 eller 3.

OBS!: Om kylskåpet är utrustat med två kompressorer kan du stänga av frysen genom att använda kontrollpanelen till frysdelen direkt.

AVFROSTNING

Kylutrymmet frostas av automatiskt när kompressorn inte är i drift.

Det är normalt att en liten mängd frost eller vattendroppar bildas på baksidan av kylutrymmet när kylskåpet fungerar.

Se till att vattenutloppet alltid är rent. Se till att matvaror inte vidrör baksidan eller sidorna i kylutrymmet.

Vi rekommenderar att du frostar av frysutrymmet när frostlagret har blivit mer än 3 mm tjockt.

OBS! Detta är märkplåten. Om du behöver kontakta service för eventuella fel, kom ihåg att ge dem informationen som finns på den här plåten.

Anmärkning: om rumstemperaturen är mycket varm, kanske apparaten fungerar kontinuerligt och ett frostlager kommer att bildas på baksidan av kylutrymmet, i det här fallet vrid vredet till lägre inställning (1-2).

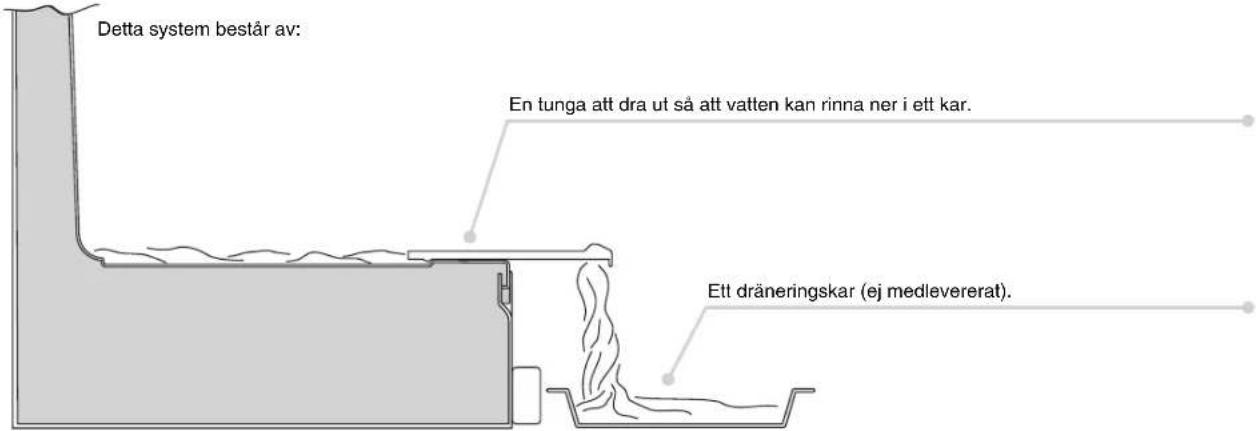

VATTENAVLEDNING

Apparaten har ett system för att avleda vattnet från avfrostningen.

OMHÄNGNING AV KYL- OCH FRYSDÖRRAR

Avlägsna stiftet och bussningen från den övre panelen.

Avlägsna den övre dörren.

Avlägsna det mittersta gångjärnet och brickorna.

Avlägsna den undre dörren.

Avlägsna stiftet i det nedre högra gångjärnet och sätt det i det nedre vänstra gångjärnet.

Avlägsna låskonsolens snäppfäste, som är snäppfast på konsolen.

Sätt fast gångjärn och dörrar uppifrån och ner 1 → 2 -3+

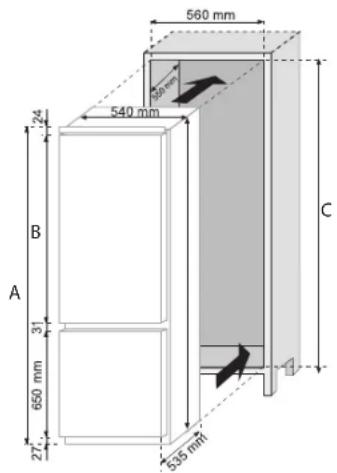

MÅTT AV APPARATEN OCH ENHETEN

A B C

	1040 mm17
	1120 mm18

INSTALLERING AV APPARATEN I EN ENHET

Fäst tätningen (levererad) på apparaten, på den motsatta sidan av gångjärnen.

1

Installera apparaten i enheten, justera den på den motsatta sidan av gångjärnen.

2

Säkerställ att apparatens övre konsol är mot enheten.

3

Fäst apparatens övre del i enheten med de medlevererade skruvarna.

4

Fäst apparatens undre del med de medlevererade skruvarna.

5

Fäst ventilationsgallret. Lossa skruvarna i det mittersta högra gängjärnet.

6

7

Placera plåten nära pelaren.

8

Fäst konsolen på enheten med de medlevererade skruvarna.

9

Dra åt skruvarna i det mittersta högra gängjärnet.

10

Upprepa samma steg för det mittersta vänstra gängjärnet.

11

JUSTERA ENHETENS DÖRRAR MED KYL- OCH FRYSDÖRRARNA

Apparaten levereras med beslag (slider och glidkonsoler) för att justera kyl- och frysdörrarna med enhetens dörr.

Fäst sedan på insidan av enheten, vid den önskade höjden. Säkerställ att den är cirka 20 mm från dörrens yttersta kant.

Öppna enhetens dörr och kylskåpsdörrarna. Placera glidkonsolen runt sliden och fäst den på apparatdörren.

Markera hålen för skruvarna och borra med ett borr med en diameter på 2,5 mm.

Skruva fast apparatdörren på enhetens dörr, genom att använda slitsarna på glidkonsolen som vägledning.

SÄKERSTÄLL ATT DIN KYL OCH FRYS FUNGERAR RIKTIGT

Efter att apparaten har fästs, placera apparatens baksida mot väggen för att förhindra åtkomst till kompressorområdet.

För att säkerställa att kylen och frysen fungerar korrekt, måste luft cirkulera för att kyla kondensatorn som sitter vid botten av apparaten.

Enheten måste ha ett bakre utsläpp med öppning upptill som inte förhindras och en främre öppning som täcks av ventilationsgallret.

Mått på enhetens utskärning.

Utrymme som ska lämnas mellan enheten och taket.

INBYGGNINGSKYL/FRYSSKÅP

KONTROLLPANEL FÖR FRYSRUM I KYL-FRYSSKÅP MED TVÅ KOMPRESSORER

Öppna den översta dörren på kylskåpet/frysen för att få åtkomst till kontrollpanelen.

Tryck på knappen (1) för att tända/släcka frysen.

Tillverkaren levererar normalt apparaten med en temperaturinställning i mitten, så du behöver endast ansluta apparaten.

OBS: Om ingen temperatur visas när du ansluter apparaten, tryck på knappen (1) för att sätta på frysen. Apparatens elektroniska minne sparar inställningarna på kontrollpanelen när du stänger av apparaten, så du behöver bara trycka på knappen (1) för att sätta på frysen igen.
