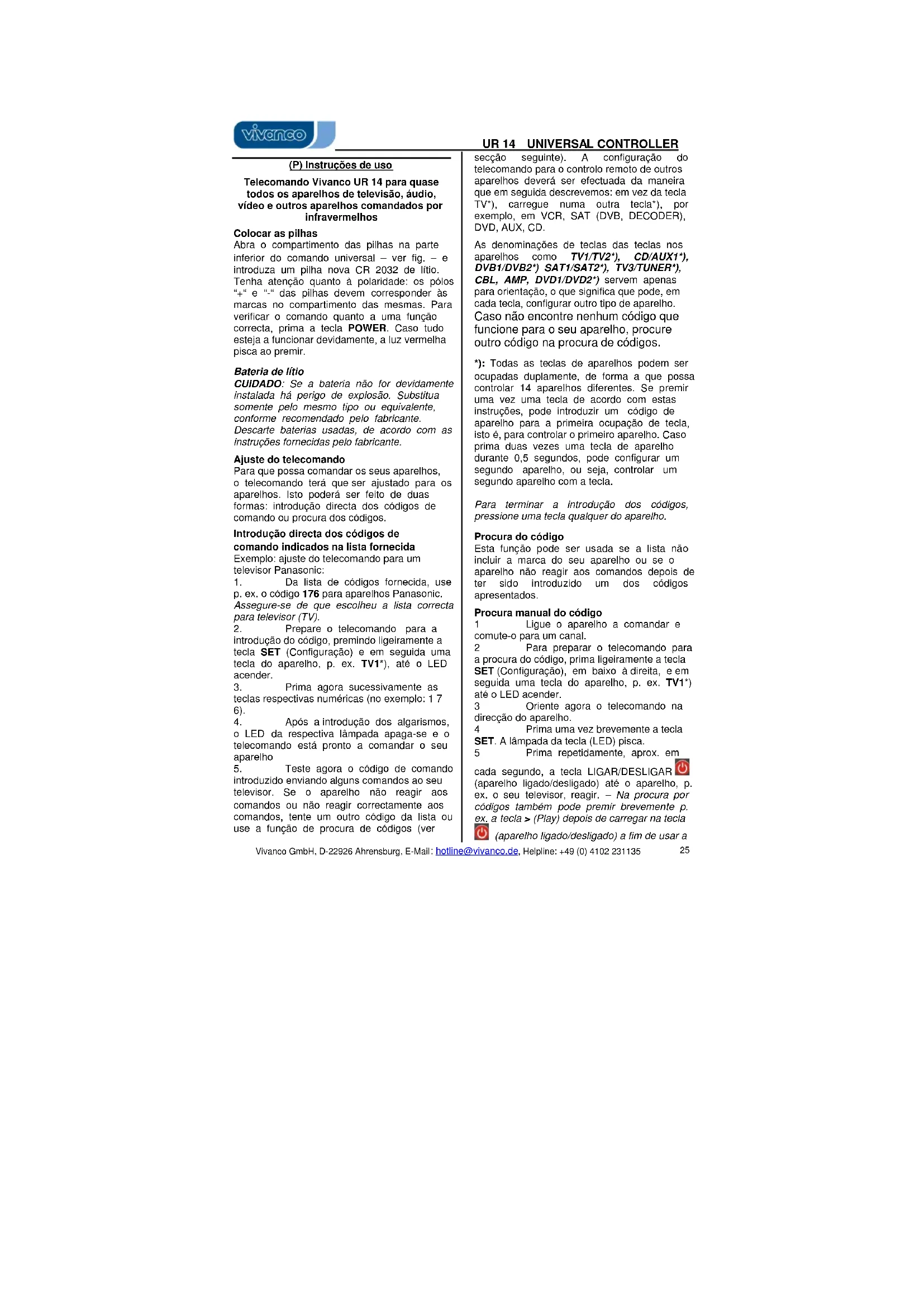

(P) Instruções de uso Telecomando Vivanco UR 14 para quase todos os aparelhos de televisão, áudio, vídeo e outros aparelhos comandados por infravermelhos Colocar as pilhas Abra o compartimento das pilhas na parte inferior do comando universal – ver fig. – e introduza um pilha nova CR 2032 de lítio. Tenha atenção quanto à polaridade: os pólos “+“ e “-“ das pilhas devem corresponder às marcas no compartimento das mesmas. Para verificar o comando quanto a uma função correcta, prima a tecla POWER. Caso tudo esteja a funcionar devidamente, a luz vermelha pisca ao premir. Bateria de lítio CUIDADO: Se a bateria não for devidamente instalada há perigo de explosão. Substitua somente pelo mesmo tipo ou equivalente, conforme recomendado pelo fabricante. Descarte baterias usadas, de acordo com as instruções fornecidas pelo fabricante.

Ajuste do telecomando Para que possa comandar os seus aparelhos, o telecomando terá que ser ajustado para os aparelhos. Isto poderá ser feito de duas formas: introdução directa dos códigos de comando ou procura dos códigos.

Introdução directa dos códigos de comando indicados na lista fornecida Exemplo: ajuste do telecomando para um televisor Panasonic:

1. Da lista de códigos fornecida, use

p. ex. o código 176 para aparelhos Panasonic. Assegure-se de que escolheu a lista correcta para televisor (TV).

2. Prepare o telecomando para a

introdução do código, premindo ligeiramente a tecla SET (Configuração) e em seguida uma tecla do aparelho, p. ex. TV1*), até o LED acender.

3. Prima agora sucessivamente as

teclas respectivas numéricas (no exemplo: 1 7 6).

4. Após a introdução dos algarismos,

o LED da respectiva lâmpada apaga-se e o telecomando está pronto a comandar o seu aparelho

5. Teste agora o código de comando

introduzido enviando alguns comandos ao seu televisor. Se o aparelho não reagir aos comandos ou não reagir correctamente aos comandos, tente um outro código da lista ou use a função de procura de códigos (ver secção seguinte). A configuração do telecomando para o controlo remoto de outros aparelhos deverá ser efectuada da maneira que em seguida descrevemos: em vez da tecla TV*), carregue numa outra tecla*), por exemplo, em VCR, SAT (DVB, DECODER), DVD, AUX, CD. As denominações de teclas das teclas nos aparelhos como TV1/TV2*), CD/AUX1*), DVB1/DVB2*) SAT1/SAT2*), TV3/TUNER*), CBL, AMP, DVD1/DVD2*) servem apenas para orientação, o que significa que pode, em cada tecla, configurar outro tipo de aparelho. Caso não encontre nenhum código que funcione para o seu aparelho, procure outro código na procura de códigos. *): Todas as teclas de aparelhos podem ser ocupadas duplamente, de forma a que possa controlar 14 aparelhos diferentes. Se premir uma vez uma tecla de acordo com estas instruções, pode introduzir um código de aparelho para a primeira ocupação de tecla, isto é, para controlar o primeiro aparelho. Caso prima duas vezes uma tecla de aparelho durante 0,5 segundos, pode configurar um segundo aparelho, ou seja, controlar um segundo aparelho com a tecla. Para terminar a introdução dos códigos, pressione uma tecla qualquer do aparelho. Procura do código Esta função pode ser usada se a lista não incluir a marca do seu aparelho ou se o aparelho não reagir aos comandos depois de ter sido introduzido um dos códigos apresentados. Procura manual do código 1 Ligue o aparelho a comandar e comute-o para um canal. 2 Para preparar o telecomando para a procura do código, prima ligeiramente a tecla SET (Configuração), em baixo à direita, e em seguida uma tecla do aparelho, p. ex. TV1*) até o LED acender. 3 Oriente agora o telecomando na direcção do aparelho. 4 Prima uma vez brevemente a tecla SET. A lâmpada da tecla (LED) pisca. 5 Prima repetidamente, aprox. em cada segundo, a tecla LIGAR/DESLIGAR (aparelho ligado/desligado) até o aparelho, p. ex. o seu televisor, reagir. – Na procura por códigos também pode premir brevemente p. ex. a tecla > (Play) depois de carregar na tecla (aparelho ligado/desligado) a fim de usar aUR 14 UNIVERSAL CONTROLLER Vivanco GmbH, D-22926 Ahrensburg, E-Mail : hotline@vivanco.de , Helpline: +49 (0) 4102 231135

função de reprodução/repetição para a procura. Assegure-se de que nos aparelhos com fita, nos leitores e nos gravadores está realmente inserida uma fita, um DVD ou um CD. Se o seu aparelho tinha sido desligado, terá que voltar a ligá-lo com a respectiva tecla no aparelho ou usando o telecomando original do aparelho – se o aparelho reage aos comandos dados poderá testar outras teclas sem deixar a procura. Se o aparelho não reage correctamente a todas as teclas, continue a procura premindo a tecla LIGAR/DESLIGAR. Quando o seu aparelho reagir correctamente aos comandos vindos do telecomando, termine a procura premindo por exemplo a tecla TV1*). O LED apaga-se. - O UR 14 continua a procura no sítio onde a tinha interrompido antes. Quando o fim da lista de códigos for alcançado, a prcura é terminada automaticamente. Nessa ocasião o telecomando pisca várias vezes depressa e sucessivamente. O código por último introduzido fica memorizado. A procura é automaticamente interrompida se não for premida nenhuma tecla num período de 30 segundos. Procura automática do código O telecomando encontra em poucos segundos quase automaticamente as configurações de comando correctas:

1. Ligue o aparelho a comandar.

Aparece p. ex. um número de programa no visor do seu receptor de satélite.

2. Para iniciar a procura do código,

pressione brevemente a tecla desejada do aparelho, p. ex. TV1*).

3. Pressione a seguir a tecla SET

durante mais de 5 segundos até a lâmpada (LED) piscar.

4. Oriente agora o telecomando para

o aparelho a comandar e mantenha-o nesta posição enquanto este envia em cada segundo um sinal de LIGAR/DESLIGAR para o aparelho.

5. Quando o seu aparelho reagir ao

telecomando, prima dentro de 1-2 segundos a tecla SET para terminar a procura automática do código – se terminou a procura demasiado tarde, continue a procurar um código usando a procura manual (ver secção anterior).

6. Teste agora o código configurado,

tentando para isso comandar p. ex. o seu aparelho DVD. Se o aparelho não reagir correctamente aos comandos dados pelo telecomando, repita a procura novamente. O telecomando retoma a procura enviando o código seguinte para o seu aparelho – não se esqueça de voltar a ligar o seu aparelho, p. ex. DVD, se pretende continuar à procura do código. Identificação do código Pode ler a qualquer altura o código de 3 dígitos configurado no telecomando. Para fazê-lo:

1. Prima a tecla de selecção do

aparelho sobre o qual deseja saber o código, por ex., TV1.

2. Prima a tecla SET (Configuração) e

uma das teclas 1, 2 ou 3, dependendo da posição do dígito do código que pretende saber. Por exemplo, se premiu SET+1 e o código ajustado for por ex. 176, o LED do telecomando pisca 1* vez após SET+1 ter sido largada, sinalizando que o código possui o algarismo 1 na casa das centenas. Com SET+2 é sinalizado o dígito memorizado na casa das dezenas (neste exemplo, o LED pisca 7* vezes correspondendo ao algarismo 7 do código 176). Com SET+3 é sinalizada a casa das unidades (neste exemplo, o LED pisca 6* vezes correspondendo ao algarismo 176). Copiar as teclas originais para a aprendizagem das funções de comando em falta A função LEARN serve de complemento para os códigos de comando pré-programados. Em muitos dos casos, os códigos pré-configurados estão a cargo do comando de quase todas as funções, mas ainda assim faltam alguns. Poderá até ser possível que você não tenha encontrado nenhum código funcional. Através da função de aprendizagem, poderá assumir com o telecomando até um máximo de 65 teclas de funções, num máximo de 40 comandos por aparelho. Cada um dos novos códigos programados anulará o código anterior correspondente a essa tecla. 1 Para a atribuição de códigos de comando, necessita de um telecomando original totalmente funcional. Utilize pilhas novas em ambos os telecomandos. 2 Ambos os telecomandos deverão ser colocados sobre uma mesa, de maneira a que o díodo (LED) de infravermelhos do telecomando original esteja apontado para o díodo (LED) do telecomando do UR 14. Esse díodo encontra-se na extremidade de cima do telecomando. A distância entre os dois LEDs deverá corresponder a cerca de 10 mm. Às vezes, na aprendizagem pode ser preciso deslocar ligeiramente um telecomando de um lado para o outro para encontrar a posição de aprendizagem certa. 3 Carregue durante aprox. 3 segundos naUR 14 UNIVERSAL CONTROLLER Vivanco GmbH, D-22926 Ahrensburg, E-Mail : hotline@vivanco.de , Helpline: +49 (0) 4102 231135

tecla LEARN até a lâmpada acender. 4 Carregue dentro de 10 segundos numa tecla do aparelho, p. ex. DVD1**), a lâmpada pisca uma vez. 5 Carregue na tecla do UR 14, por exemplo (Ligado/Desligado), cuja função poderá ser recebida pelo telecomando original. A lâmpada pisca. 6 Carregue na tecla do telecomando original, cuja função deva ser atribuída, por exemplo POWER, até que a lâmpada UR 14 deixe de piscar e fique continuamente acesa. Isso significa que uma das funções do teclado foi transferida, por exemplo LIGADO/DESLIGADO. 7 Repita os passos 4 a 6, se desejar transferir mais funções de teclas. – Caso se verifique problemas na transferência, a tecla pisca 2 vezes seguidas e volta a acender outra vez. Nesse caso, repita o passo 4 do processo de transferência. 8 Para finalizar o processo de transferência, carregue numa tecla LEARN. - O UR 14 também finaliza o processo automaticamente, após 30 segundos de inacção. **) Só podem ser copiadas teclas para o comando do aparelho que possam ser comandadas através das teclas do aparelho TV1, TV3, CD, CBL. Indicação de memória cheia Quando a quantidade máxima de teclas de aprendizagem tiver sido alcançada, memória cheia, a lâmpada pisca 2 vezes. A seguir podem ser sobrescritas teclas já programadas. Caso contrário, após 10 segundos de inacção o telecomando abandona a função de copiar.

Apagar uma função de tecla transferida (aprendida) 1 Pressione durante aprox. 3 segundos a tecla LEARN até a lâmpada acender. 2 Pressione e mantenha pressionada a tecla do aparelho da tecla a apagar, p. ex. DVD1. A lâmpada pisca uma vez. 3 Adicionalmente, pressione brevemente a tecla com a função da tecla a apagar, p. ex. 3. A lâmpada pisca uma vez e a função fica apagada. 4 Ao pressionar brevemente a tecla LEARN termina a função de apagar. Apagar as funções de teclas transferidas (aprendidas)de um aparelho 1 Pressione durante aprox. 3 segundos a tecla LEARN até a lâmpada acender. 2 Pressione e mantenha pressionada a tecla , a lâmpada pisca uma vez. 3 Adicionalmente, pressione brevemente a tecla do aparelho das funções da tecla a apagar, p. ex. DVD1. A lâmpada pisca uma vez e todas as funções copiadas, p. ex. para o comando de DVD, ficam apagadas. 4 Ao pressionar brevemente a tecla LEARN termina a função de apagar. Apagar todas as funções de teclas transferidas (aprendidas) 1 Pressione durante aprox. 3 segundos a tecla LEARN até a lâmpada acender. 2 Pressione e mantenha pressionada a tecla , a lâmpada pisca uma vez. 3 Adicionalmente, pressione brevemente a tecla SET. A lâmpada pisca uma vez e todas as funções de teclas ficam apagadas. 4 Ao pressionar brevemente a tecla LEARN termina a função de apagar. Comando dos aparelhos Os aparelhos são comandados praticamente da mesma forma que com os telecomandos originais, mas antes precisa de pressionar uma tecla do aparelho, TV1*), DVD1*). No entanto, e porque os símbolos do telecomando UR 14 poderão divergir dos símbolos usados nas teclas dos telecomandos originais, eventualmente terá que testar as teclas para descobrir as suas funções. As inscrições das teclas TV1/TV2*), CD/AUX1*), DVB1/DVB2*) SAT1/SAT2*), TV3/TUNER*), CBL, AMP, DVD1/DVD2*) só servem de orientação. Em cada uma das teclas pode ajustar qualquer tipo de aparelho. *): todas as teclas de aparelhos assinaladas com *) podem ser ocupadas duplamente, pelo que na totalidade podem ser comandados 14 aparelhos diferentes. Se pressionar uma vez uma tecla de acordo com estas instruções, pode introduzir um código de aparelho para a primeira ocupação e comandar o primeiro aparelho. Se carregar duas vezes numa tecla do aparelho dentro de 0,5 segundos, pode ajustar a tecla para um segundo aparelho e comandar um segundo aparelho com essa tecla. Função de volume Punch-Through Se determinados códigos de comando, p. ex. para receptor de satélite, set-top box DVB-T, não tiverem funções de volume e silenciador, o UR 14 usa automaticamente as funções correspondentes do televisor. Especificações Pilhas: 1 * pilha tipo botão do tipo CR 2032 Alcance: máx. 7 m Não adequado para aparelhos de 400 kHzUR 14 UNIVERSAL CONTROLLER Vivanco GmbH, D-22926 Ahrensburg, E-Mail : hotline@vivanco.de , Helpline: +49 (0) 4102 231135
