KHP60260SA - Exaustor ZANKER - Manual de utilização gratuito

Marca	Zanker
Modelo	KHP60260SA
Categoria	Exaustor de cozinha
Tipo de instalação	Aspirante ou filtrante
Distância mínima do plano de cozedura ao exaustor	65 cm
Número de velocidades	3 (1, 2, +3)
Iluminação	LED 4W, tipo CANDLE, E14, 220-240V
Alimentação elétrica	220-240 V / 50-60 Hz
Classe de isolamento	II ou ligação à terra conforme placa de características
Filtros de gordura	Metálicos, laváveis a cada 2 meses
Filtro de carvão	Não lavável, substituir a cada 4 meses
Comando	Cursor telescópico (acendimento da iluminação)
Segurança	Proibição de flambar, cuidado com frituras, ventilação necessária
Manutenção externa	Pano húmido com detergente neutro; para aço, cobre, latão: produtos específicos
Manutenção interna	Pano embebido em álcool desnaturado
Reciclagem	Não deitar no lixo doméstico, levar a um ecoponto ou centro de reciclagem

Perguntas frequentes - KHP60260SA ZANKER

Qual é a distância mínima a respeitar entre o exaustor e a superfície de cozedura?

A distância mínima é de 65 cm, salvo indicação em contrário do fabricante do plano de cozedura.

Como instalar o exaustor em versão aspirante?

Em versão aspirante, o ar é evacuado para o exterior através de um tubo de evacuação. Certifique-se de que o duto não é utilizado por outros aparelhos.

Com que frequência devem ser limpos os filtros de gordura?

Os filtros de gordura devem ser limpos pelo menos a cada 2 meses para prevenir riscos de incêndio. Podem ser lavados à mão ou na máquina de lavar loiça com um detergente neutro.

Quando se deve substituir o filtro de carvão?

O filtro de carvão não é lavável e deve ser substituído a cada 4 meses, ou mais frequentemente em caso de utilização intensiva.

O que fazer se a iluminação não funcionar?

Desligue o exaustor da tomada e substitua a lâmpada por uma do mesmo tipo: LED 4W, 220-240V, E14 (tipo CANDLE). Certifique-se de que a lâmpada arrefeceu.

Posso utilizar o exaustor com uma placa a gás ou elétrica?

Sim, o exaustor foi concebido para ser instalado sobre fogões domésticos, mas respeite a distância mínima de 65 cm e as instruções de segurança.

O exaustor deve ser ligado à terra?

Isso depende da placa de características. Se o símbolo (®) estiver presente, o aparelho é de classe II e não necessita de ligação à terra. Caso contrário, deve ser ligado à terra.

Posso flambar alimentos debaixo do exaustor?

Não, é proibido flambar debaixo do exaustor devido ao risco de incêndio. Tenha especial cuidado ao fritar alimentos.

Como limpar o exterior do exaustor?

Para superfícies pintadas, utilize um pano húmido com água morna e detergente neutro. Para aço, cobre ou latão, utilize produtos específicos.

O que fazer em caso de dano no cabo de alimentação?

O cabo deve ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa qualificada para evitar qualquer perigo.

MANUAL DE UTILIZADOR KHP60260SA ZANKER

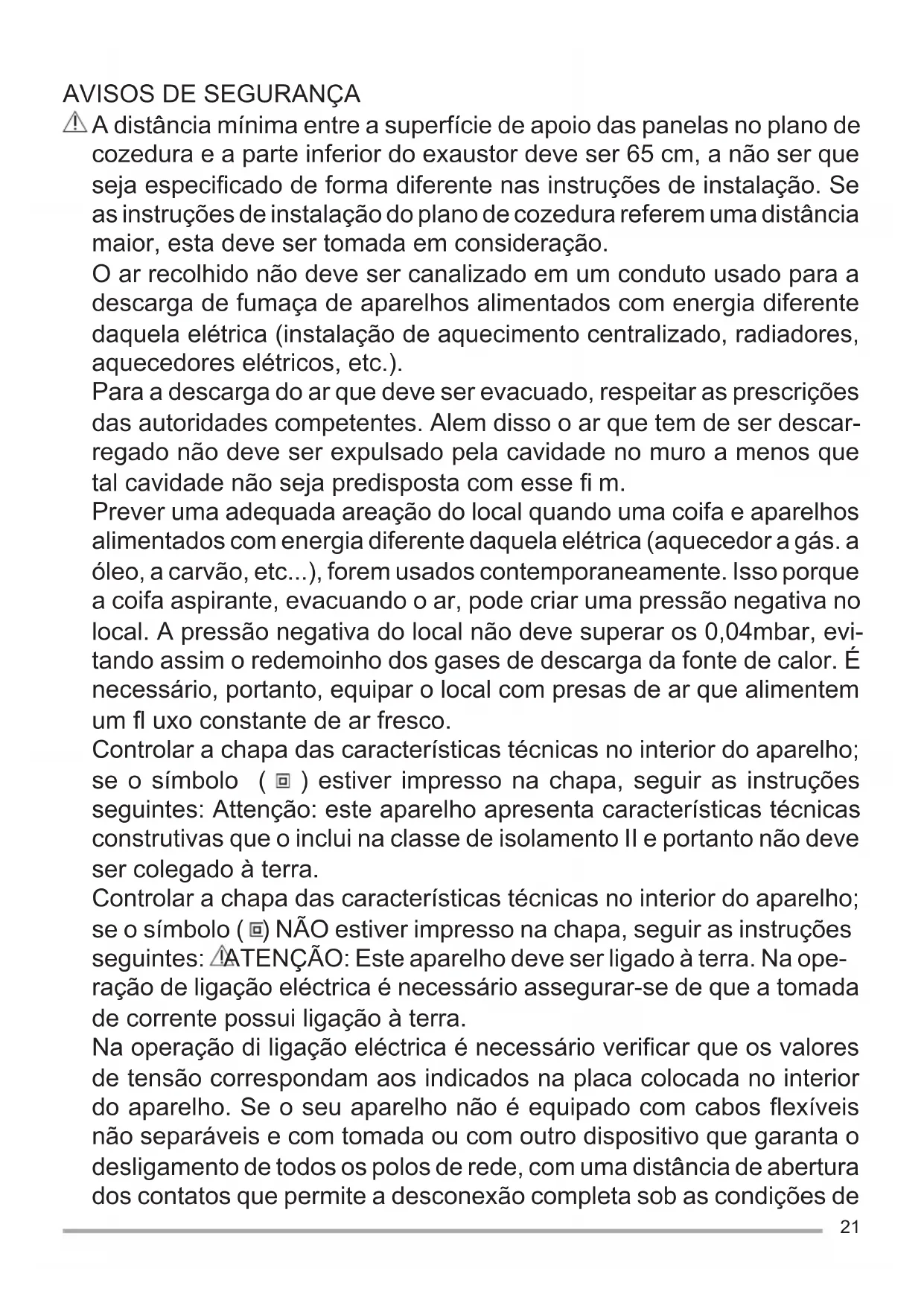

A distência minima entre a superficie de apoio das panelas no plano de cozedura e a parte inferior do exaustor deve ser 65 cm, a não ser que soit especifiedo de forma diferente nas instruções de instalação. Se as instruções de instalação do plano de cozedura referem uma distência maior, esta deve ser tomada em consideração.

O ar recolhido não deve ser canalizo em um contoo usado para a descarga de fumaça de apareiros alimentados com energia differente daquelaétrica (instalação de aquecimento centralizo, radiadores, aquecedoresétricos, etc.).

Para a descarga do ar que deve ser evacuado, respeitar as prescrições das autoridades competentes. Alem disso o ar que tem de ser descarregado não deve ser expulsado pela cavidade no muro a menos que tal cavidade não sera predisposta com esse fim.

Prever uma adequada areação do local quando uma coifa e apareiros alimentados com energia不同类型 daquelaétrica (aquecedor a gás. a oleo, a carão, etc...), forearm usados contemporaneamente. Isso porque a coifa aspirante, evacuating o ar, pode Criar uma pressão negativa no local. A pressão negativa do local não deve superar os 0,04mbar, evitando assim o redemoinho dos gases de descarga da fonte de calor. É necessário, portanto, equipar o local com presas de ar que alimentem um fl uxo constante de ar fresco.

Controlar a chapa das caracteristicas痫icas no interior do aparelho; se o*simbolo ( l ) estiver impresso na chapa, seguir as instruções segui; Attenção: este aparelho aparena caracteristicas痫icas construtivas que o inclui na classe de isolamento II e portanto não deve ser colegado à terra.

Controlar a chapa das caracteristicas痫icas no inferior do aparelho; se o*simbolo ( C NAO estiver impresso na chapa, seguir as instruções seguintes: ATENÇA: Este aparelho deve ser ligado à terra. Na operação de ligação eletrica é necessário assegurar-se de que a tomada de corrente possui ligação à terra.

Na operação di ligação eletrica é necessário verficar que os valuores de tensão correspondam aos indicados na placacolocada no interior do aparecido. Se o seu aparelho não é equipado com cabos flexíveis não separáveis e com tomada ou com及其他 dispositivo que garanta o desligamento de todos os polos de rede, com uma distência de abertura dos contactos que permit a desconexão completinga sob as condições de

categoria de sobretensão III, quando tal dispositivos para a separação a partir da rede devem ser incluídos no fixo no fornecimento de energia, em conformidade com as normas de instalação. Se o seu aparecido possuir cabo de alimentação e ficha, colocá-lo de modo a fazer com que a ficha fique acessível.

Antes de proceder a qualquer operacao de limpeza ou manutencao e necessario desligar o aparelho da corrente electrica.

Se o cabo de alimentação estiver danificado,deerá ser substituído pelo fabricante ou pelo seu的服务o de assistência técnica ou,heiro, por uma pessoas com uma qualificação semelhante,de forma apreventir quando quaisquer riscos.

Aviso: Se não instalar os parafusos ou disposicao de fixacao de acordo com estas instruções pode resultar em riscos de danos electrolyticos.

A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado.

Evitar o uso de materiais que Causech chamas (flambé) nas immediatas proximas do aparelho.

Não cozinho fl amejados sob o exaustor.

No caso de frituras prestar especial atençao ao perigo de incendidio constiuetuos por oleos o gorduras. Especialmente perigoso pela sua inflamabilidade e o oleo ja uso. Não uso grelhas electrolyicas descobertas.

Para fazer um possível risco de incério, seguir as instruções indicadas para a limpeza dos filtros anti-gorduras e a remoção de eventuais depósitos de gordura do aparelho.

Este equipamento não deve ser utilizes por crianças com menos de 8 anos de idade e pessoas com deficiências fisicas, sensoriais ou mentalais, ou falta de experiencia ou conhecelto necessário, desde sob supervisao ou antes o mesmo ter sido instruido por uma pessoa responsavel sua segurarca relacionados com a utilizaao segura do equipamento e para a comprehensao dos perigos inerentes a ele. As crianças nao devem brincar com o aparelho. A limpeza e manutencao destinado a ser executado pelo Utilizador nao deve ser levada a cabo por crianças, sem supervisao.

Atença: partes acessíveis podem ficar quentes quando utilizesas com apareiros de cozedura.

Este exaustor para cozinha destino-se a ser instalado sobre fogões para uso dométrico, dispositivos de cozedura e apareiros para cozinha semelhantes.

Recicle os materiais que aparecem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudé Pública através da reciclagem de aparelhos electricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos dométricos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.

UTILIZACAO

FILTRANTE OU ASPIRANTE?

O exaustor pode ser na versao fi Itrante ou na versao aspirante. Decirid desde o inico o tipo de instalacao.

Para uma maior eficiência, aconsehamos a instalação do exaustor na versão aspirante (se possível).

Versão aspirante

O exaustor limpa o ar e expulsa-o para o exterior através de una conducas de exaustáor.

Versao fi Iltrante

O exaustor limpa o ar que volta a entrada limpo no local.

MANUTENÇA O

Unacuidadasamutunenagaranteumbomfunacionemumbomrendimento no tempo.Aremoado dos depositos de gordura do aparelho deveser efectuada periodicamente,emfuncao do uso (peloenosde 2 em 2meses).Evitar autilizaao de produits que contenhamabrasivosou corrosivos.Paraalimpeza externadosaparemelhos pintados,utilizarumpanohumedecido emagua mornaedetergente neutro;paraalimpezdoexteriordosaparemelhosdeaco, cobre ou latao,e aconsehadousar produtosespecifi cos,segundoas instruçõesindicadosnospropriosprodutos;para limpar oaparemlopordentrorutilizarumpano(ouumpincel)embebido emalcooletilico desnaturado.

Limar o fi ltros antigordura polo menos cada 2
meses para evacrar riscos de incendio, em rela.
aoutilizacao.
Lavar com detergente neutro a mao ou na
maquina de lavar loica.Caso a lavagem sera
efectuada na maquina de lavar loica,uma even

tual perda de cor não compromete de forma alguma o funciona dos fi ltros.

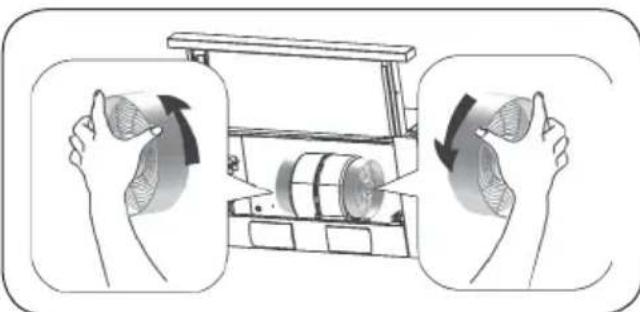

O fi Itro de carvão não é passivel de limpeza nem renovação e deve ser substituído aproximadamente a cada 4 meses de uso ou, no caso de uso particularmente intensivo, com mais frequência.

COMANDOS

1:Primeira velocidade do motor.
0:Motor desligado.

+2 : Secunda velocidade do motor.
+3: Terceira velocidade do motor.

Abrir / Fechar do controlo telescópico deslizante ajusta as Luzes Ligar / Desligar.

ILUMINACAO

O depurador deve ser desligado da fonte de alimentacao.

Atença! Antes de tocar as lampadas, certificque-se de que as mesmas esfiaram.

Substitua por lampadas do mesmo tipo (CANDLE LED 4W, 220-240V, E14, 37mm

ILCOS D code: DRBB/F-4-220-240-E14-37/100

AVVERTENZE DI SICUREZZA

PT Atença! Antes de Continuing a Instalação, leia as alerta de segurar.

Atença! A falta de instalação de parafusos ou dispositivos de fi xação em conformidade com estas instruções, pode resultar em riscosétricos.
