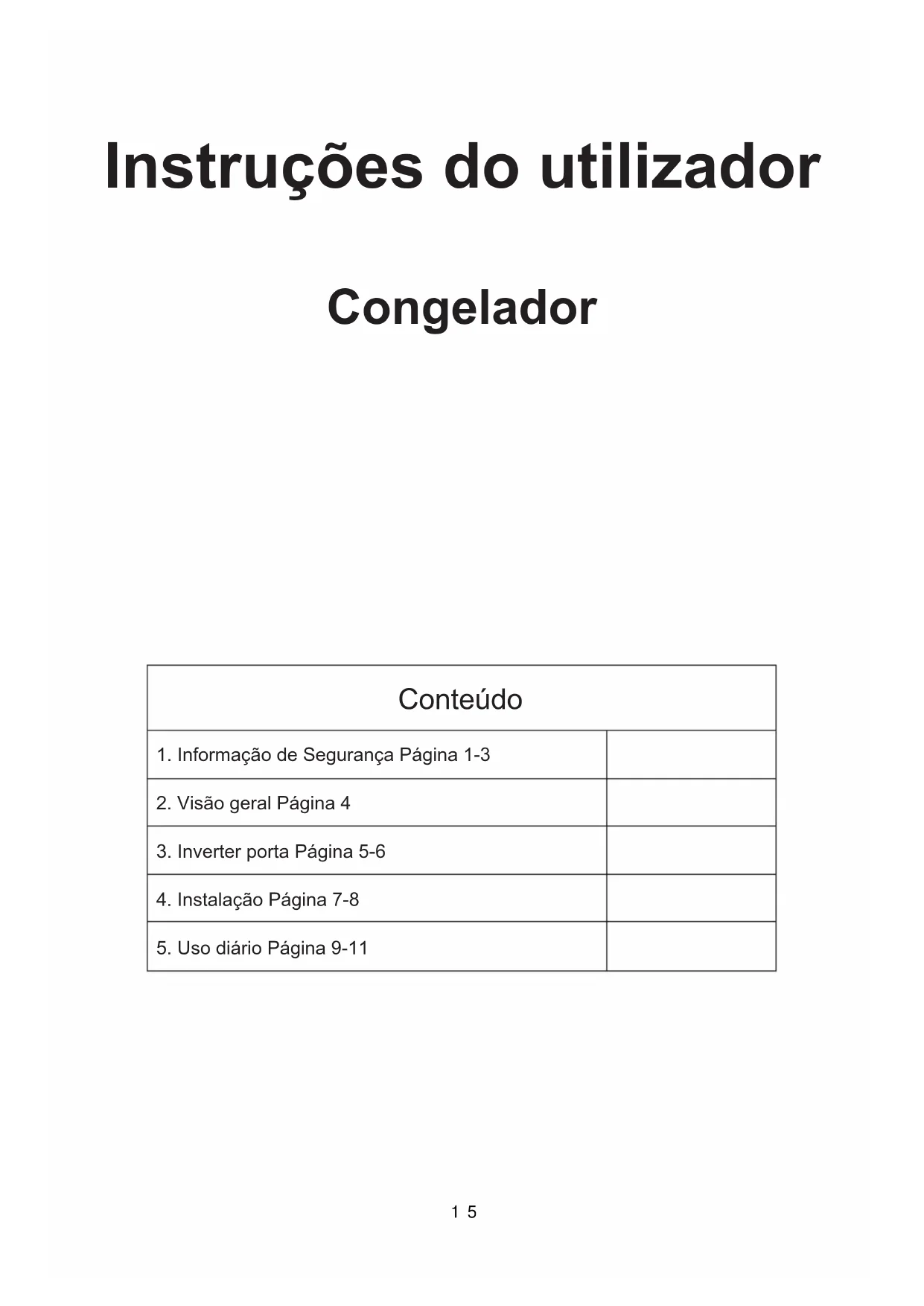

MANUAL DE UTILIZADOR ZTUP 130 ZEROWATT

1. Informação de Segurança Página 1-3

2. Visão geral Página 4

3. Inverter porta Página 5-6

4. Instalação Página 7-8

5. Uso diário Página 9-11

158PORTUGUÊS Obrigado por comprar este produto. Antes de usar o seu frigorífico, leia atentamente este manual de instruções para maximizar o seu desempenho. Guarde todas as documentações para uso futuro ou outros proprietários. Este produto destina-se exclusivamente a uso doméstico ou para aplicações similares, tais como: - Área de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho - Em quintas, para clientes de hotéis, motéis e outros ambientes do tipo residencial - como B&Bs (cama e pequeno-almoço) - Para serviços de catering e aplicações similares, que não sejam de vendas por retalho. Este eletrodoméstico deve ser usado apenas para fins de armazenamento de alimentos, sendo qualquer outro uso considerado perigoso. O fabricante não será responsável por incumprimentos. Além disso, é recomendável que consulte as condições de garantia.

INFORMAÇÃO DE SEGURANÇA

O frigorífico contém um gás refrigerante (R600a: isobutano) e gás isolante (ciclopentano), com elevada compatibilidade com o meio ambiente, sendo, no entanto, inflamáveis. Recomendamos o cumprimento dos seguintes regulamentos para evitar situações de perigo: Antes de realizar qualquer operação, desligue o cabo de alimentação da tomada elétrica.

• O sistema de refrigeração posicionado na parte de trás e no interior do eletrodoméstico contém refrigerante. Portanto, evite danificar os tubos.

• Se no sistema de refrigeração for observada uma fuga, não toque na tomada da parede e não use chamas abertas. Abra a janela e deixe entrar ar na sala. De seguida, ligue para um centro de serviço para solicitar a reparação.

• Não raspe com uma faca ou com um objeto afiado para remover gelo acumulado. Com isto, o circuito de refrigerante pode ser danificado, e o seu derramamento pode causar um incêndio ou ferir os seus olhos.

• Não instale o eletrodoméstico em locais húmidos, oleosos ou empoeirados, nem o exponha à luz solar direta e à água.

• Não instale o eletrodoméstico próximo de aquecedores ou de materiais inflamáveis.

• Não use cabos de extensão ou adaptadores.

• Não puxe ou dobre excessivamente o cabo de alimentação ou toque a ficha com as mãos molhadas.

• Não danifique a ficha e/ou o cabo de alimentação; Isto pode causar choques elétricos ou incêndios.

• Recomenda-se manter a ficha limpa, pois quaisquer resíduos de poeira excessivos na tomada pode provocar fogo. 159• Não use dispositivos mecânicos ou outros equipamentos para acelerar o processo de descongelação.

• Evite absolutamente o uso de chamas abertas ou de equipamentos elétricos, como aquecedores, eletrodomésticos de limpeza a vapor, velas, lâmpadas de óleo e outros para acelerar a fase de descongelação.

• Não use ou guarde sprays inflamáveis, tais como spray de tinta, próximo do eletrodoméstico, pois pode provocar uma explosão ou um incêndio.

• Não use eletrodomésticos elétricos dentro dos compartimentos de armazenamento de alimentos, exceto se forem do tipo recomendado pelo fabricante.

• Não coloque nem armazene materiais inflamáveis e altamente voláteis, tais como éter, gasolina, GPL, gás propano, aerossóis, adesivos ou álcool puro, etc. Estes materiais podem provocar uma explosão.

• Não armazene medicamentes ou materiais de pesquisa no eletrodoméstico. Não armazene material que requer um controlo rigoroso das temperaturas de armazenamento, pois pode ocorrer deterioração ou uma reação descontrolada que pode causar riscos.

• Mantenha as aberturas de ventilação na caixa do eletrodoméstico ou na estrutura embutida, livre de obstruções.

• Não coloque objetos e/ou recipientes cheios com água na parte superior do eletrodoméstico.

• Não repare este eletrodoméstico. Todas as intervenções devem ser realizadas exclusivamente por pessoal qualificado.

• Este eletrodoméstico pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos.

• As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção não devem ser realizadas por crianças sem a supervisão de um adulto 160DESMANTELAMENTO DE UM eletrodoméstico ANTIGO Este equipamento está marcado em conformidade com a Diretiva Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento Eletrónico (REEE). O REEE contém substâncias poluentes (que podem ser perigosas para o meio ambiente) e componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, para remover e eliminar adequadamente todos os poluentes e recuperar e reciclar todos os materiais. As pessoas desempenham um papel importante para garantir que os REEE não representam um problema ambiental; para isso, é essencial que sejam cumpridas algumas regras básicas: - Os REEE não devem ser tratados como lixo doméstico; - Os REEE devem ser entregues nos pontos de recolha adequados administrados pelo município ou por empresas registadas. Em muitos países, para grandes REEE, pode estar disponível recolha doméstica. Em muitos países, quando é comprado um novo eletrodoméstico o antigo pode ser devolvido ao retalhista que é obrigado a recolher o mesmo gratuitamente numa base de um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções do equipamento fornecido. Conformidade CE Ao colocar a marca neste produto, declaramos, sob nossa responsabilidade, a conformidade do mesmo com todos os requisitos Europeus de segurança, de saúde e ambientais mencionados na legislação para este produto.

POUPANÇAS ENERGÉTICAS

Para maiores poupanças energéticas, sugerimos:

• Instalar o eletrodoméstico afastado de fontes de calor e não exposto à luz solar direta e numa sala bem ventilada.

• Evitar colocar alimentos quentes no frigorífico para evitar o aumento da temperatura interna e, assim, causar o funcionamento contínuo do compressor.

• Não envolver excessivamente os alimentos de modo a garantir uma circulação adequada do ar.

• Descongelar o eletrodoméstico em caso de haver gelo (ver DESCONGELAÇÃO) para facilitar a transferência de frio.

• No caso de falha de energia elétrica, é aconselhável manter a porta do frigorífico fechada.

• Abrir ou manter as portas do eletrodoméstico abertas o mínimo possível

• Evitar ajustar o termóstato para temperaturas muito frias.

• Limpar o pó presente na parte traseira do eletrodoméstico (consultar LIMPEZA).

• Audy no-frost total (com visor na porta): remover todos os cestos no compartimento do congelador

• Total no-frost (com interface de utilizador interno para frigorífico e botão para congelador): remover outros cestos no compartimento do congelador mas manter a gaveta inferior na sua posição.

• Modelo sem gelo: remover os outros cestos no compartimento do congelador mas manter a gaveta inferior na sua posição.

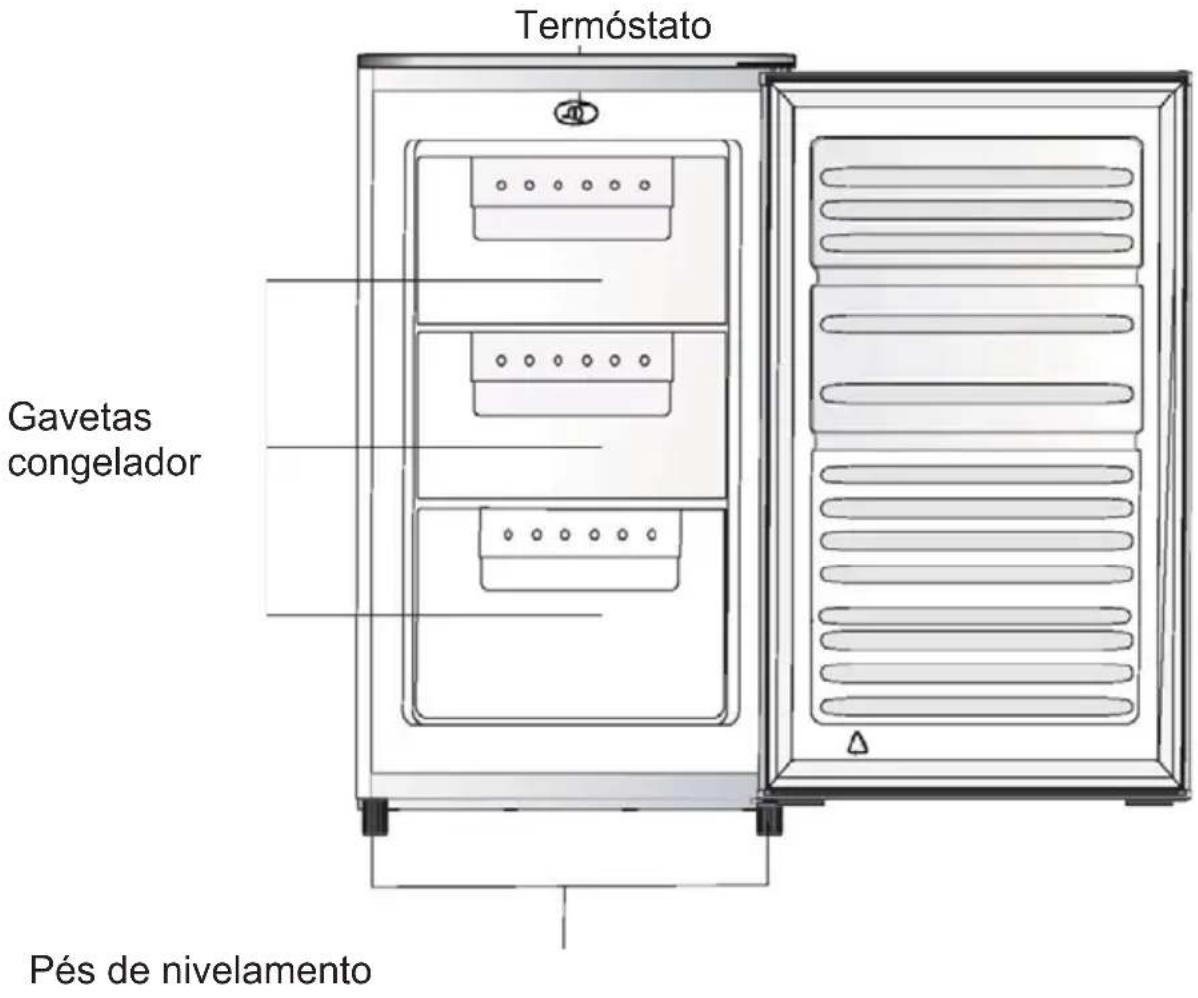

• Todos os modelos estáticos normais: retirar todas as gavetas do compartimento do congelador. 161Visão geral Termóstato Gavetas congelador Pés de nivelamento Nota: A imagem acima serve apenas como referência. 162Inverter porta Ferramenta requerida: Chave de parafusos Philips, chave de parafusos plana, chave hexagonal.

• Certifique-se de que a unidade está desligada e vazia.

• Para tirar a porta, é necessário inclinar a unidade para trás. Deve colocar a unidade sobre algo sólido para que não escorregue durante o processo de inversão da porta.

• Todas as peças removidas devem ser guardadas para reinstalar a porta.

• Não coloque a unidade sobre uma superfície plana, pois isso pode danificar o sistema de refrigeração.

• É recomendado que, durante a montagem, a unidade seja manuseada por 2 pessoas.

1. Remova os dois parafusos na parte de trás da tampa superior.

2. Remova a tampa superior e coloque-a em segurança.

3. Desaperte a dobradiça superior e remova a porta, colocando-a sobre uma

superfície acolchoada para evitar riscos.

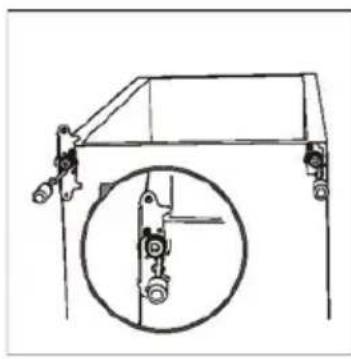

4. Desaperte a dobradiça inferior. De seguida remova os pés ajustáveis em

ambos os lados. 163Inverter porta

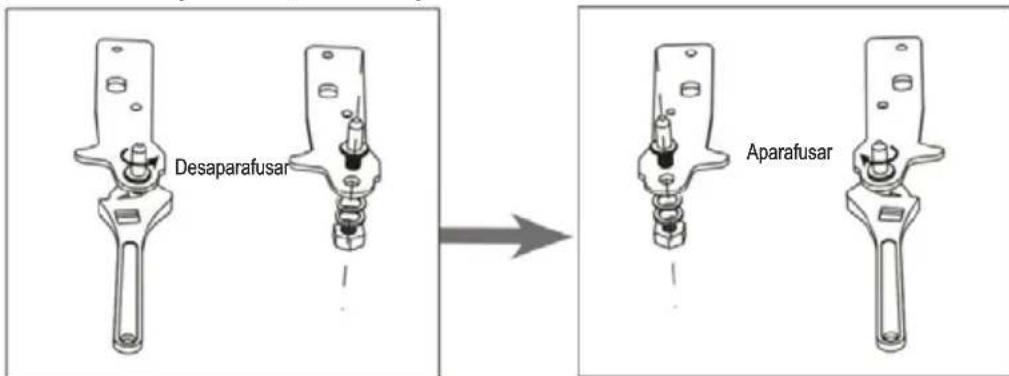

5. Desaperte e retire o pino da dobradiça inferior, rode a braçadeira ao contrário e substitua a mesma.

6. Volte a colocar a braçadeira ajustando o pino da dobradiça inferior.

Substitua ambos os pés ajustáveis.

7. Volte a colocar a porta. Antes de aparafusar a dobradiça superior,

certifique-se que a porta está alinhada horizontal e verticalmente, para que os vedantes fiquem fechadas em todos os lados.

8. Coloque a tampa superior e fixe-a com os 2 parafusos na parte de trás.

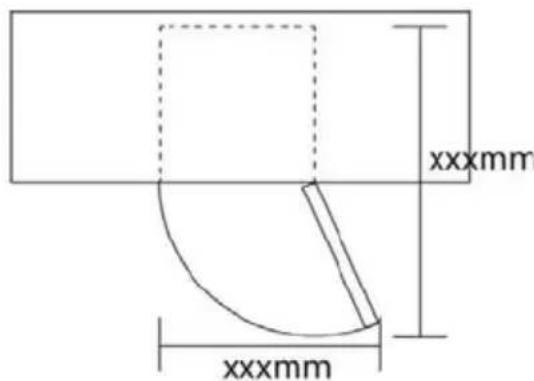

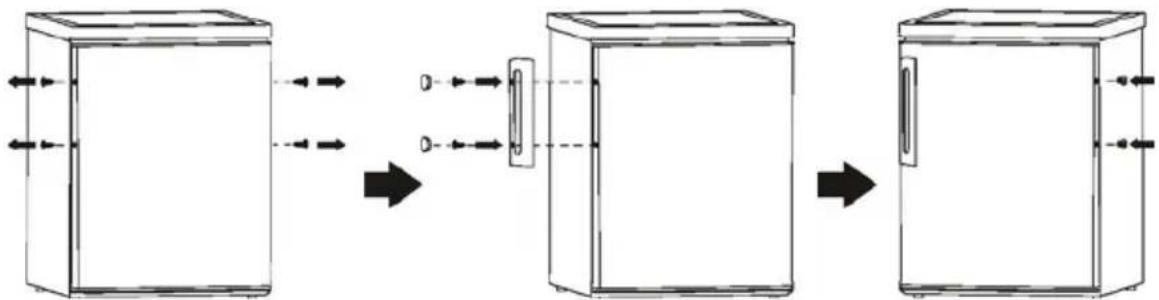

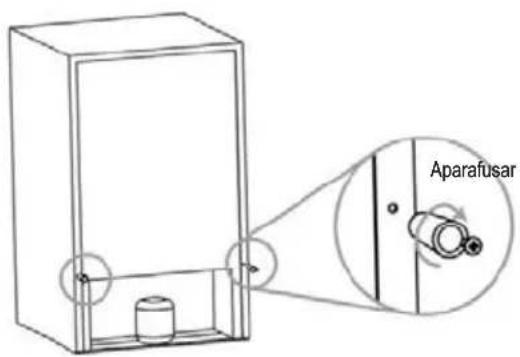

Desaparafusar Aparafusar 164Instalação Instalar a pega da porta Espaçador traseiro (se presente) Aparafuse os espaçadores traseiros na parte de trás da unidade. Requisitos de espaço

• Deixe espaço suficiente para a porta abrir.

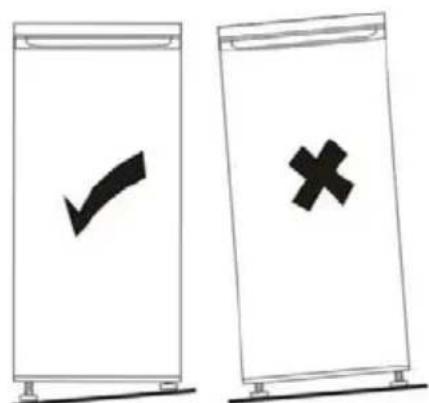

• Mantenha, no mínimo, um espaço de 50 mm em ambos os lados. Nivelamento da unidade Ajuste os dois pés de nivelamento na parte da frente da unidade. Se a unidade não estiver nivelada, o alinhamento das portas e dos vedantes magnéticos não será o correto. Aparafusar 165Instalação Posicionamento Instale este eletrodoméstico no local onde a temperatura ambiente corresponda à classe de temperatura indicada na chapa de características do eletrodoméstico: Classe climática Temperatura ambiente SN + 10 °C a +32 °C N + 16 °C a +32 °C ST + 16 °C a +38 °C T + 16 °C a +43 °C Localização O eletrodoméstico deve ser instalado afastado de fontes de calor como radiadores, caldeiras, luz solar direta, etc. Confirme se o ar pode circular livremente em torno de toda a estrutura do eletrodoméstico. Para garantir o melhor desempenho, se o eletrodoméstico for colocado por baixo de uma estrutura saliente, a distância mínima entre o topo da estrutura e a parede deve ser, pelo menos, 100 mm. Idealmente, no entanto, o eletrodoméstico não deve ser colocado por baixo de estruturas suspensas. O nivelamento preciso é assegurado por um ou dois pés ajustáveis na base do eletrodoméstico. Aviso: Deve ser possível desligar o eletrodoméstico da rede de alimentação; a tomada elétrica deve ser ficar acessível após a instalação. Ligação elétrica Antes de ligar o eletrodoméstico, confirme se a tensão e a frequência correspondem às indicadas na chapa de características. O eletrodoméstico deve ser ligado à terra. A ficha do cabo de alimentação elétrica é fornecida com um contacto para este propósito. Se a tomada de alimentação na parede não tiver terra, ligue o eletrodoméstico a uma ligação à terra independente, em conformidade com as regulamentações em vigor, consultando para isso um eletricista qualificado. O fabricante declina qualquer responsabilidade se as precauções de segurança acima não forem cumpridas. Este eletrodomésticos cumpre com as normal CEE. Diretivas. 166Uso diário Primeira utilização Limpeza do interior Antes de usar o eletrodoméstico pela primeira vez, lave o seu interior e todos os acessórios internos com água morna e um detergente neutro para remover o odor típico de um produto novo e seque cuidadosamente. Importante Não use detergentes ou produtos abrasivos, porque pode danificar o acabamento. Configuração da temperatura

• Ligue o seu eletrodoméstico. A temperatura interna é controlada por um termóstato. Existem 3 definições MIN, NORMAL e MAX. MIN é a definição mais quente e MAX o mais frio.

• O eletrodoméstico pode não funcionar à temperatura correta se estiver numa sala particularmente quente ou se a porta for aberta demasiadas vezes Uso diário Congelar alimentos frescos

• O compartimento congelador é adequado para congelar alimentos frescos e para guardar alimentos congelados e ultracongelados durante muito tempo.

• Coloque os alimentos frescos no compartimento inferior.

• A quantidade máxima de alimentos que pode ser congelada em 24 horas está indicada na chapa de características.

• O processo de congelação demora 24 horas: durante este período não coloque outros alimentos no congelador. Guardar alimentos congelados Numa primeira utilização ou após um período em que esteve fora de serviço. Antes de colocar o produto no compartimento, deixe o eletrodoméstico funcionar durante, pelo menos, 2 horas na definição mais elevada. Importante! No caso de descongelação acidental devida a, por exemplo, falha de corrente elétrica durante um período de tempo superior ao indicado na tabela de características técnicas os alimentos descongelados devem ser consumidos rapidamente ou cozinhados imediatamente (depois de cozinhados). Descongelação Dependendo do tempo disponível para esta operação, antes de usados, os alimentos ultracongelados ou congelados, podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente. Pequenas porções podem ser cozinhadas ainda congeladas, quando retiradas diretamente do congelador. Neste caso, a cozedura demora mais tempo. Cubos de gelo Este eletrodoméstico pode ser equipado com um ou mais tabuleiros para a produção de cubos de gelo. Indicações úteis e dicas Indicações para congelar Para ajudar a aproveitar ao máximo o processo de congelação, encontra abaixo algumas informações importantes:

• A quantidade máxima de alimentos que pode ser congelada em 24 horas está indicada na chapa de características.

• O processo de congelação demora 24 horas. Não devem ser colocados outros alimentos no congelador durante este período:

• Congelar apenas alimentos de boa qualidade, frescos e bem limpos; 167Uso diário

• Prepare alimentos em pequenas porções para que sejam congelados rápida e completamente e para ser possível descongelar posteriormente apenas a quantidade de que necessita;
• Embrulhe os alimentos em papel de alumínio e assegure-se de que as embalagens são herméticas;

• Não deixe que alimentos frescos e descongelados toquem em alimentos que já se encontrem congelados, para evitar o aumento da temperatura nestes últimos;
• Os alimentos magros congelam melhor do que os alimentos com gordura e o sal reduz o tempo de conservação dos alimentos;
• Os cubos de gelo, se consumidos imediatamente após a remoção do compartimento congelador, poderão causar queimaduras.
• É recomendada a colocação da data de congelação em cada embalagem individual para que os alimentos possam ser consumidos de acordo com essa informação;
• É recomendada a colocação da data de congelação em cada embalagem individual para que os alimentos possam ser consumidos de acordo com essa informação. Informações para conservação de alimentos congelados Para obter o melhor desempenho deste equipamento, deve:
• Assegure-se de que os alimentos comprados já congelados foram guardados corretamente pelo comerciante;

• Assegure-se de que os alimentos comprados já congelados são colocados novamente no congelador o mais rapidamente possível;
• Não abra a porta frequentemente nem a deixe aberta exceto quando for absolutamente necessário.

• Depois de descongelado, o alimento deteriora-se rapidamente e não pode ser congelado novamente.

• Não exceda o período de armazenamento indicado pelo fabricante do alimento. Limpeza Cuidado! O eletrodoméstico não pode estar ligado à corrente elétrica durante a limpeza. Perigo de choque elétrico! Antes de limpar, desligue o eletrodoméstico da corrente elétrica retirando a ficha da tomada, ou desligue o disjuntor ou fusível dedicado. Nunca limpe o eletrodoméstico com um equipamento de limpeza a vapor. A humidade pode acumular-se nos componentes elétricos e provocar um curto-circuito ou um choque elétrico! Os vapores quentes podem danificar as partes em plástico. O eletrodoméstico deve estar seco quando for ligado novamente à corrente elétrica.
• Não deixe que estas substâncias entrem em contacto com as partes do eletrodoméstico.

• Não use produtos de limpeza abrasivos.

• Retires todos os alimentos do congelador. Guarde-os num local fresco e bem coberto.

• Desligue o eletrodoméstico da corrente elétrica retirando a ficha da tomada, ou desligue o disjuntor ou fusível dedicado.
• Limpe o eletrodoméstico e os acessórios interiores com um pano e água morna. De seguida enxague com água limpa e seque.
• A acumulação de poeira no condensador aumenta o consumo de energia. Por este motivo, limpe cuidadosamente o condensador na parte de trás do eletrodoméstico uma vez por ano com uma escova suave ou aspire com um aspirador de mão.’

• Depois de seco, volte a ligar o eletrodoméstico à corrente elétrica. Descongelar o congelador O compartimento do congelador, ganha gelo. O gelo deve ser removido. Nunca use utensílios metálicos para remover o gelo do evaporador pois pode danificá-lo.Quando o gelo está muito espesso numa camada fina, deve ser realizada uma descongelação completa, como se segue:
• Desligue a ficha de alimentação da tomada elétrica.

• Retire todos os alimentos do congelador, embrulhe-os em diversas camadas de papel de jornal e coloque-os num local fresco;
• Mantenha a porta aberta e coloque uma bandeja por baixo do eletrodoméstico para recolher a água da descongelação;
• Quando estiver descongelado, seque o interior cuidadosamente;

• Volte a ligar o eletrodoméstico novamente à corrente elétrica. 1 Se o condensador estiver na parte de trás do eletrodoméstico. 168Uso diário Resolução de problemas Atenção! Antes de tentar solucionar um problema, desligue da corrente elétrica. Apenas um eletricista qualificado ou um profissional qualificado pode tentar reparar o eletrodoméstico ou resolver problemas que não se encontrem listados neste manual. Importante! Podem ouvir-se alguns sons durante a utilização diária (compressor, circulação de refrigerante). Problema Possíveis causas Solução O aparelho não funciona A ficha de alimentação não está ligada ou está solta Insira a ficha na tomada corretamente. Fusível queimado ou defeituoso Verifique o fusível, substituindo se necessário. A tomada está avariada As avarias principais devem ser reparadas por um eletricista. O eletrodoméstico congela demasiado A temperatura está muito baixa ou o eletrodoméstico funciona na configuração MAX. Rode o botão da temperatura para uma configuração mais quente. Os alimentos não ficam suficientemente congelados. A temperatura não está corretamente ajustada. Consulte a secção inicial de Ajuste de Temperatura. A porta esteve aberta durante um período longo de tempo. Abra a porta apenas o tempo e as vezes estritamente necessárias. Foi colocada uma grande quantidade de alimentos quentes no eletrodoméstico nas últimas 24 horas. Rode o botão da temperatura para uma configuração mais fria. O aparelho está próximo de uma fonte de calor. Consulte a secção inicial sobre o Local de Instalação. Acumulação de gelo no vedante da porta. O vedante da porta não é hermético. Aqueça cuidadosamente as secções congeladas do vedante da porta com um secador de cabelo (com uma configuração quente). Ao mesmo tempo, modele o vedante da porta aquecido com a mão para que fique corretamente assente. Ruídos estranhos O eletrodoméstico não está nivelado. Reajuste os pés. O eletrodoméstico toca na parede ou em outros objetos. Afaste ligeiramente o eletrodoméstico da parede ou de outros objetos. Um componente, e. um tubo, na parte traseira do eletrodoméstico, toca em outra parte do eletrodoméstico ou na parede. Se necessário, afaste cuidadosamente o componente. Se ocorrer novamente, entre em contacto com o Centro de Serviço. Estes dados são necessários para o ajudar rápida e corretamente. Anote os dados necessários aqui, consulte a chapa de características.
