MANUALE UTENTE ZTUP 130 ZEROWATT

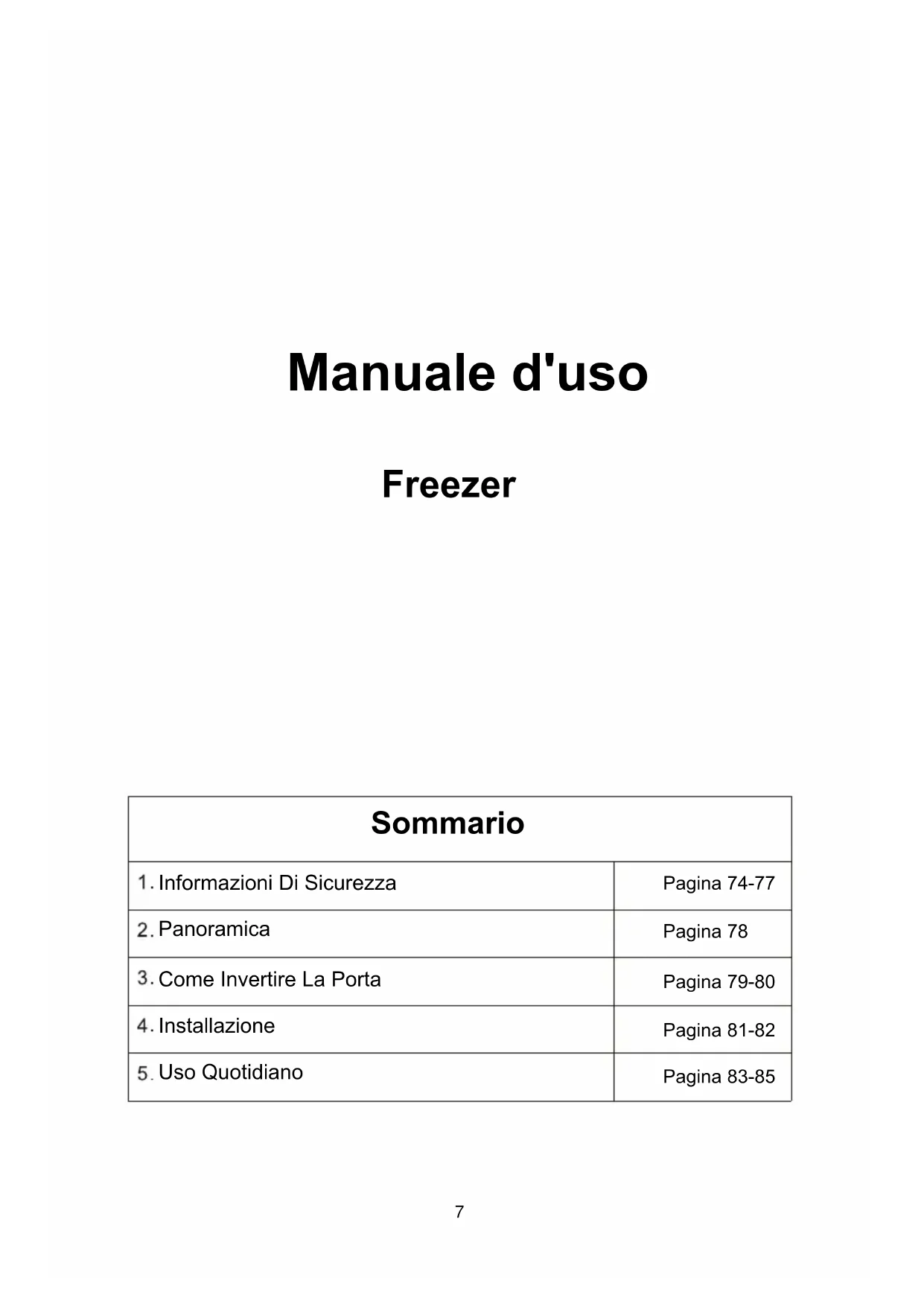

Sommario
1. Informazioni Di Sicurezza	Pagina 74-77

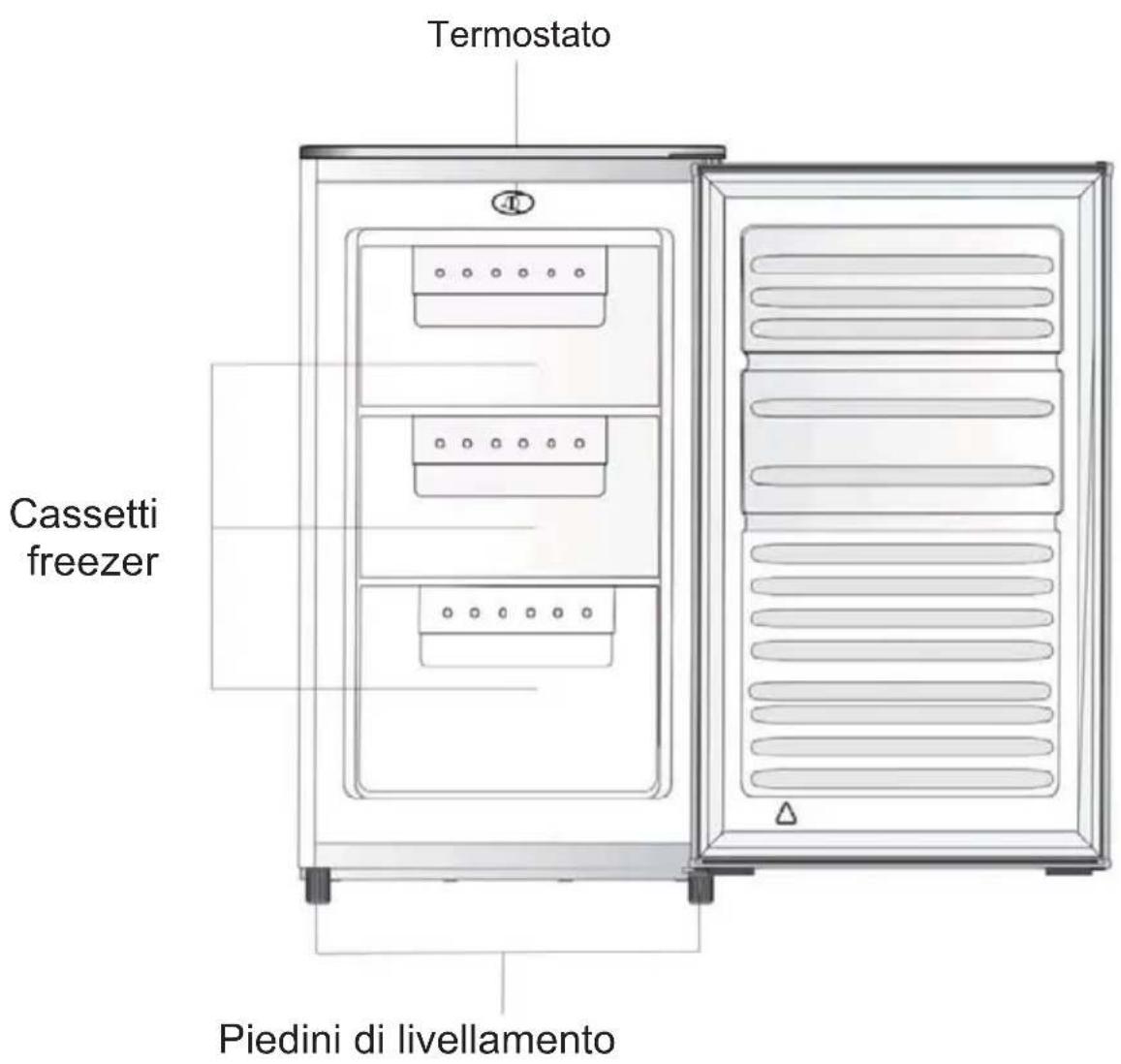

2. Panorama	Pagina 78
3. Come Invertire La Porta	Pagina 79-80
4. Installazione	Pagina 81-82
5. Uso Quotidiano	Pagina 83-85

Vi ringraziamo per averere acquistato quello prodotto.

Prima di utilizzare il vostro frigorifero, leggete per favore conattenzione questo manuale di istruzioni, in modo da sfruttare al massimo le sue prestazioni.

Conservare tutte la documentazione per l'uso successivo o per altri proprietari.

Il presente prodotto è destinato al solo uso domestico o applicazioni simili quali:

la zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi

• le fattorie, dai clienti negli alberghi, nei motel e in altri ambienti di tipo residenziale

i bed and breakfast

i servizi catering e applicazioni similoni non per la vendita al dettaglio. Questo appearecchio dovrè essere destinato solo alla conservazione degli alimenti, agli altri uso è da considerarsi pericoloso e il

costruttore non é responsable di eventuali omissioni.

Si consiglia inoltre di prendere visione delle condizioni di garanzia.

INFORMAZIONI SULLA SICUREZZA

Il frigorifero contiene un gas refrigerante (R600a: isobutano) e gas di isolamento (ciclopentano), ad alta compatibilità con l'ambiente cheuttavia sono infiammabili.

Si consiglia di seguire le seguenti regole per evitare situazioni di pericolo per la propria persona:

Prima di qualsiasi operazione scollegare il cavo di alimentazione alla presa di corrente.

Ilsystemadi refrigerazione situato dietro e all'interno del frigorifero contiene refrigerante. Evitare pertanto di danneggiare i tubi.

Se nelsystemadi refrigerazione sinitotauna perdita,nontoccare la presa a parete e nonutilizzare fiammeaperte.Apriere la finestra e lasciare entrare l'aria nella

stanza. Rivolgersi quindi a un centro di assistenza per richiedere la riparazione.

Non raschiare con un coltello o oggetto acuminato per eliminare la brina o il ghiaccio presente. Con questi si può danneggiare il circuito refrigerante, la cui fuoriuscita più causare un incendio o danneggiare gli occhi.

Non installare l'elettrodomestico in luoghi umidi, unti o polverosi né esporlo alla luce diretta del sole e all'acqua.

Non installare l'elettrodomestico vicino a stufette o materiali inflammabili.

Nonutilizzareprolungheoadattatori.

Non tirare né jegareccessivamente il cavo di alimentazione o toccare la spina con le mani bagnate.

Non danneggiare la spina e/o il cavo di alimentazione,\ questo potrebbe causare scosse elettriche o incendi.

Si consiglia di tenere pulita la spina, eventuali residui recessivi di polvere sulla spina possono essere causa di incendio.

Non utilizzato dispositivi meccanici o altri appearecchi per accelerare il processo di sbrinamento.

Evitare assolutamente l'uso di fiamma aperta o di apparecchi elettrici, come apparecchi di riscaldamento, pulitrici a vapore, candele, lampade a petrolio e simili per accelerare la fase di sbrinamento.

Non utilizzato o conservare spray inflammabili, come vernici spray vicino al frigorifero. Potrebbero causare esplosioni o incendi.

Non usare apparecchi elettrici all'interno degli scomparti per la conservazione dei cibi, se questi non sono del tipo raccommando dal costruttore.

Non riporre o conservare materiali inflammabili e altamente volatili come etere, benzina, GPL, gas propano, bombolette spray, collanti, alcohol puro, ecc. Questi materiali potrebbero provocare esplosioni.

Non conservare medicine o materiali di ricerca nel frigorifero. Quando il materiale che necessita di un controllo rigido delle temperature di conservazione viene conservato, è possibile che si deteriori o si cui

verificare una reazione incontrolata che può provocare rischi.

Mantenere libero da ostruzioni le aperture di ventilazione nell'involucro dell'apparecchio o nella struttura ad incasso.

Non collocare oggetti e/o recipienti pieni d'acqua sopra l'elettrodomestico,

Evitate di effettuare interventi su questo frigorifero. Ogni intervento deve essere eseguito solo da personale technique specializzato.

Questo elettrodomestico non dovrà essere destinato a persone (compresi bambini) con handicap fisici, sensoriali, mentali, o mancanti di esperienza o conoscenza d'uso, alla supervisione di persone che abbiano preso visione delle istruzioni d'uso e che siano direttamente responsabili della loro sicurezza.

Accertarsi che i bambini non giochino vicino all'elettrodomestico per preservare la loro sicurezza.

Smaltimento apparecchio fuori uso

Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sua sostenze inquinanti (che possono avere un impatto negativo e sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perché necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e do do sicuro le sostenze inquinanti ed estrarre e ricolare le materie prime.

Ogni città do po giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire quale semplice regola:

• i RAEE non vanno mai buttati nella spazzatura indifferenziata;
• i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche ...) allevi titi dai Comuni o dlles Società di igiene urbana; in molte località vieneanche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negotiante, che è tenuto a ritirarlo gratuitoamente (ritiro "uno contro uno") a fatto che il nuovo apparecchio sa'showo stesso tipo e svolga le stesse funzioni di quello reso.

Conformità

Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.

Risparmio Energetico

Per un migliorare risparmio energetico vi suggeriamo di:

• Installare l'apparecchio lontano da fonti di calore e non esporlo alla luce solare diretta e in un locale ben aerato.
• Evitare di inserire cibi caldi all'interno del frigorifero per non augmentare la temperatura interna e quando un funzionamento continuo del compressore.
  Non stipareecessivamente gli alimenti per garantire una corretta circolazialearia.
• Sbrinare l'apparecchio nel caso vi fosse del ghiad (siedi SBRINAMENTO) perfacilitare la trasmissione del freddo.

In caso di mancata energia elettrica è consigliabile non apriere la porta del rigorifero.

• Aprire o tenere aperte le porte dell'apparecchio il meno possi-bile
• Evitare di regolare il termostato su temperature troppo fredde.
• Eliminare la polvere presente sul retro dell'apparecchio (vedi PULIZIA).

Nota: L'illustrazione sopra indica è soloindicativa.

Attrezzi necessari: Cacciavite a stella, cacciavite a punta piatta, chiave esagonale.

• Accertarsi che l'elettrodomestico sa scollegato dall'alimentazione e vuoto.
  Per togliere la porta è necessario inclinar all'indietro l'elettrodomestico. Appoggiare l'elettrodomestico su qualcosa di compatto in modo che non scivoli durante la fase di inversionione della porta.
• Tutti i componenti smontati devono essere conservati per il successivo rimontaggio della porta.
  Non appoggiare l'elettrodomestico in piano in quanto ciò potrebbe danneggiare ilsystema del refrigerante.

• É consigliabile fare effettuare il montaggio da due persona.

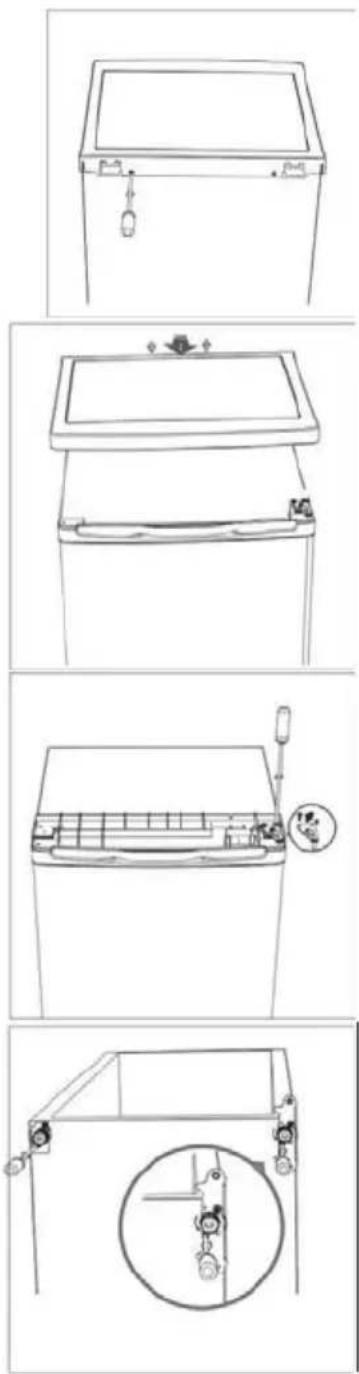

• Togliere due viti nella parte posteriore destra della copertura superiore.

• Togliere la copertura superiore e posizionarla lateralmente.
• Svitare la cerniera superiore e quindi togliere la porta e posizionarla su una superficie imbottit a per evitare graffiti.
• Svitare la cerniera inferiore. Quindi togliere i piedi regolabili da entrambi i lati.

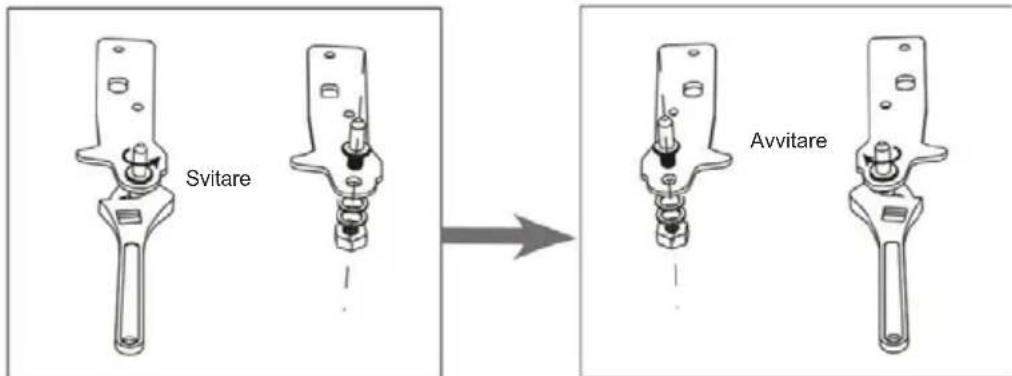

1. Svitare e togliere il perno della cerni era inferiori, capovolgere la staffa e riposizionaria.

1. Rimontare la staffa inserendo il perro della cerniera inferiore. Riposizionare entrambi i piedini regolabili.
2. Rimontare la porta. Accertarsi c he la porta sua allineata in orizzontale e in verticale, in modo tale che le guarnizioni di t enuta siano saldamente fissate su tutti i lati prima di stringere la cerniera superiore.
3. Mettere la copertura superiore e fissarla con due viti nella parte posteriore.

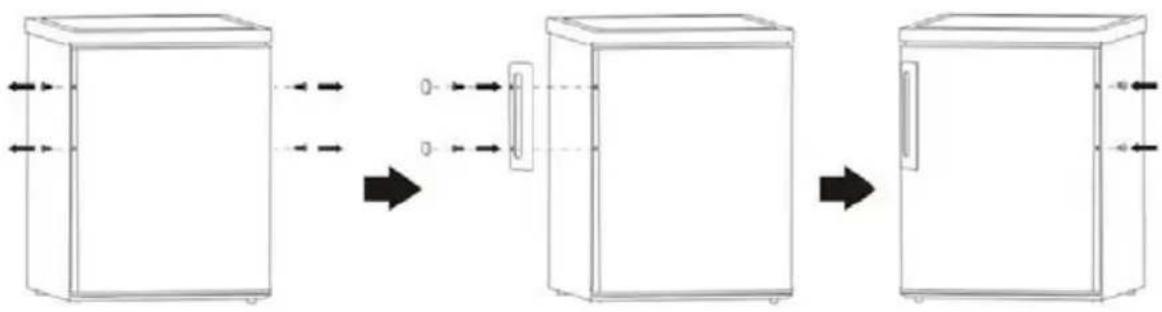

Montare la maniglia porta

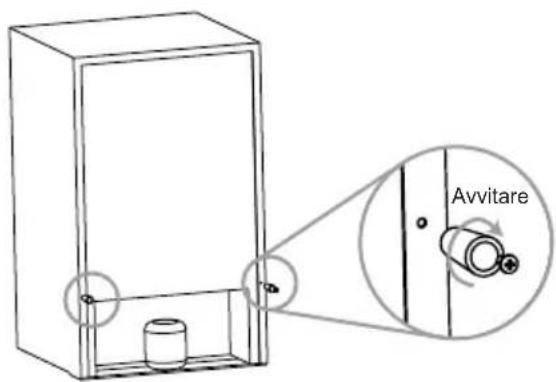

Distanziale posteriore (se presente)

Svitare i distanziali posteriori nella parte posteriore dell'elettrodomestico.

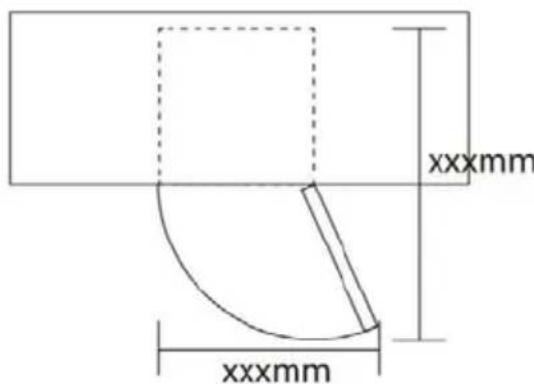

Requisiti di spazio

• Lasciare spazio a sufficienta con la porta aperta.
• Lasciare un gioco pari ad almeno 50~mm su entrambi i lati.

Livellamento dell'elettrodomestico

Per effettuare esta operazione, regolare i due piedini di livellamento nella parte anteriore dell'elettrodomestico. Se l'elettrodomestico non è livellato, le porte e gli allineamenti delle guarnizioni di tenuta magnetiche non saranno correttamente registrati.

Posizionamento

Montare l'elettrodomestico in un punto nel quale la temperature ambiente corrisponde alla classe climatica indicata nella targa dei dati tecnici dell'elettrodomestico:

Classe Temperatura ambiente
SN	da +10°C a +32°C
N	da 16°C a +32°C
ST	da 16°C a +38°C
T	da 16°C a +43°C

Posizione

L'electrodomestico devesseessere montatoa distanza da fonti di calore quali radiatori, caldaie, luce solare diretta, ecc... Accertarsi che Iaria possa circolare liberamente intorno alla parte posteriore dellarmadio.Per garantire le miglior i prestazioni, se I'electrodomestico e posizionato al di sotto di un pensile, la distanza minima tra la parte superiore dellarmadio e il pensile devese sere pari ad almeno 100 mm. Idealmente,comunque,si sconsiglia di posizionale I'electrodomestico al di sotto di armadi pensili.Un livellamento preciso e garantito da uno o più piedini regolabili sulla base dellarmadio.

Attenzione! Deve essere possibile staccare l'elettrodomestico alla rete di alimentazione principale; la spina deve quando essere di facile accesso后再 montaggio.

Collegamento elettrico

Prima del collegamento elettrico, accertarsi che tensione e frequenza indicate sulla targa dei dati tecnici corrispondano a quelli della vostra alimentazione elettrica domestica. L'elettrodomestico deve essere quello a terra. La spina del cavo di alimentazione elettrica è dotata di un contatto a tale scopo. Se la presa di alimentazione elettrica domestica non è messa a terra, collegare l'elettrodomestico ad una terra separata in conformità con la legislazione in vigore, rivolgendosi ad un elettricista qualificato.

Il costruttore declina agli responsabilità dovuta a inosservanza delle suddette prescrizioni di sicurezza.

L'elettrodomestico è conforme alle direttive CEE.

Primoutilizzo

Pulizia dell'interno

Prima di utilizzare l'electrodomestico per la prima volta, lavare l'interno e tutti gli accessori interni con acqua tiepida e sapone neutro in modo da eliminare l'odore tipico dei prodotti nuovi, quindi asciugare a fondo.

Important! Non utilise detergenti o polveri abrasivi, in quanto danneggiano la finitura.

Impostazione temperatura

• Collegare la spina dell'elettrodomestico. La temperature interna è controllata da un termostato. Ci sono 3 impostazioni MIN, NORMAL e MAX. MIN corrisponde alla temperatura più elevata e MAX a quella più bassa.
  L'elettrodomestico potrebbe non funzionare alla temperatura corretta in caso di temperature extremamente elevata o se la porta viene aperta troppo frequently.

Uso quotidiano

Congelamento di alimenti freschi

• Il vano freezer è adatto per congelare alimenti freschi e per conservare alimenti congelati e surgelati per lunghi periodi di tempo.
• Mettere gli alimenti freschi da congelare nel vano inferiore.
  La quantita massima di alimenti che puo essere congelata nell'arco di 24 ore è indicata sulla targa dei dati tecnici.
  Il processo di congelamento dura 24 ore: durante quello periodo non aggungere altri alimenti da congelare.

Conservazione di alimenti congelati

Al primo avviamento o dopo un periodo di inutilizzato. Prima di mettere gli alimenti nel vano, lasciare in funzione l'elettrodomestico per almeno due ore all'impostazione più alta.

Important! Nel caso di scongelamento accidentale, ad esempio se manca la corrente per un tempo superiore a quello indicato nella tabella delle caratteristiche tecniche alla voce "tempo di aumento", gli alimenti scongelati devono essere consumati rapidamente, o cotti immediatamente ed in seguito ricongelati (dopo la cottura).

Scongelamento

Gli alimenti surgelati o congelati, prima dell'utilizzo, sono sere scongelati nel vano freezer o a temperatura ambiente, a seconda del tempo che si ha a disorientation per effettuare alla operazione.

I pezzi più piccoli possono anche cotti ancora congelati, prelevandoli direttamente dal freezer. In quello caso, ci vorra più tempo per la cottura.

Cubetti di ghiaccio

Questo eletrodomestico poe essere dotato di una o piu vaschette per la produzione di cubetti di ghiaccio.

Consigli e accorgimenti utili

Suggerimenti per il congelamento

Per permetervi di ottenere i migliori risultati dal processo di congelamento, riportiamo qui di seguito alcuni consiglio importanti:

la quantita massima di alimenti che puo essere congelata nell'arco di 24 ore è indicata sulla targa dei dati tecnici;
- il processo di congelamento richiede 24 ore. Durante quello periodo non è possible aggiungere altri alimenti da congelare:
- congelare solo alimenti di qualità, freschi e ripuliti con cura;
- preparare gli alimenti in piccole porzioni per congelarli rapidamente e completeness e per potere scongelare successivamente solo la quantità richiesta;
avolgere gl alimenti in pellicole di alluminio o polietilene ed assicurarsi che le confezioni siano a tenuta;
non mettere a contatto alimenti freschi, non congelati con altri congelati, per evitare un aumento della temperatura di quosti ultimi;
gli alimenti magri si conservano meglio e più a lungo di quelli grassi; il sale riduce la durata di conservazione degli alimenti;

i cubetti di ghiaccio, se consumati immediatamente dopo la rimozione dal vano del freezer, rischiano di provocare lesioni da freddo sulla pelle:
- si consiglia di riportare la data di congelamento su agli singola confezione per poterla estrarre dal vano freezer; tenere sempre presente che gli alimenti congelati rischiano di provocare lesioni da freddo:
- si consiglia di riportare la data di congelamento su anni singola confezione, per tenerne traccia ai fini di una corretta conservazione.

Suggerimenti per la conservazione di alimenti congelati

Per ottener le migliorari prestazioni da quello elettrodomestico, si consiglia di:

accertarsi che gli alimenti congelati commerciale siano stati conservati correttamente dal rivenditore;
accertarsi che gli alimenti congelati vengano trasferiti dal rivenditore degli alimenti al freezer il più rapidamente possiblo:
non aprre freuentamente la porta e non lasciarla aperta più a lungo di quanto assolutamente necessario.
- Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati.
Non superare il periodo di conservazione indicato dal produttore degli alimenti.

Pulizia

Per motivi igienici, si consiglia di pulire con regolarità la parte interna dell'elettrodomestico, ivi compresi gli accessori interni.

Avvertenza! L'elettrodomestico non deve essere collegato all'alimentazione di rete durante la pulizia. Pericolo di elettrocuzione! Prima della pulizia, spegnere l'elettrodomestico e staccare la spina dalla presa, oppure spegnere o svitare il fusibile o l'interruttore automatico. Non utilizzato mai un getto di vapore per pulire l'elettrodomestico. L'umidità si cui accumulated sui componenti elettrici, provocando rischi di elettrocuzione! I vapori caldi possono danneggiare i componenti in plastica. L'elettrodomestico deve essere asciutto prima di essere rimesso in funzione.

Important! Olio eterico e solventi organici possono attaccare le parti in plastica, ad esempio succo di limone, oppure il succo che si forma nella buccia di arancia, l'acido butirico, i detergenti che contengono acido acetico.

Non permettere alle sostenze di entrare in contatto con parti dell'elettrodomestico.
Nonutilizzare detergenti aggressivi
- Togliere gli elementi dal freezer. Riporli in un luogo fresco, ben coperto.
- Spagnere l'elettrodomestico e staccare la spina dalla presa, oppure spagnere o svitare il fusibile o l'interruttore automatico.
- Pulire l'elettrodomestico e gli accessori interni con un panno e acqua tiepida. Dopo la pulizia, risciacquare con acqua fresca ed asciugare tramite sfregamento.
L'accumulo di polvere nel condensatore augmente il consumo di energia. Per quello motivo, si consiglia di pulire accuratamente il condensatore nella parte posteriori dell'elettrodomestico una volta all'anno, utilizzando una spazzola morbida o un aspiratore.
- Dopo ave asciugato accuramente, rimettere in funzione l'elettrodomestico.

Sbrinamento del freezer

Il vano freezer, comunique, si ricopre progressivement di ghiaccio. Questo strato deve essere eliminato. Non utilizzare mai attrezzi metallici appuntiti per togliere il ghiaccio dall'evaporatore in quanto si rischia di danneggiarlo.

Tuttavia, quando il ghiaccio diventa molto spesso nel rivestimento interno, è necessario uno sbrinamento totale operando come segue:

• estrarre la spina dalla presa;

• togliere tutti gli alimenti conservati, avvolgerli in vari strati di quotidiani e metterli in un luogo fresco;

• tenere la porta aperta e, mettere una bacinella al di sosto dell'elettrodomestico per raccogliere l'acqua dello sbrinamento;
• al termine dello sbrinamento, asciugare con cura le parti interne
• rimettere la spina nella presa di alimentazione per accendere nuovamente l'elettrodomestico.

Risoluzione degli inconvenienti

Avvertenza! Prima di effettuire la diagnosi degli inconvenienti, staccare l'alimentazione elettrica. Le operazioni di diagnosi degli inconvenienti non riportate su questo manuale possono essere effettuate unicamente da un elettricista qualificato o da un technician specializzato.

Important! Ci sono alcuni rumori durante il normale utilizzato (compressore, circolazione refrigerante).

Problema	Possibile causa	Cosa fare
L'elettrodomestico non funziona	La spina di alimentazione principale non è collegata o è allentata	Inserire la spina di alimentazione principale.
	C'è un fusabile bruciato o difettoso Controllare il fusabile e sostituirlo se necessario.
	La presa è difettosa	I malfunzionamenti di rete devono essere riparati da un elettricista.
L'elettrodomestico congela troppo	La temperature è impostata troppo Bassa oppure l'elettrodomestico funziona all'impostazione MAX.	Ruotare il regolatore di temperatura temporaneamente su di una impostazione con temperatura più alta.
Gli alimenti non si congelano a sufficientia.	La temperature non è regolata correttamente.	Fare riferimento alla categoria Impostazione Temperatura iniziale.
	La porta è stata lasciata aperta per un lungo periodo.	Aprire la porta solo per il tempo strettamente necessario.
	Nelle ultime 24 ore sono stati collocati nell'elettrodomestico numerousi alimenti caldi.	Ruotare il regolatore di temperatura temporaneamente su di una impostazione con temperatura più bassa.
	L'elettrodomestico è vicino ad una fonte di calore.	Fare riferimento alla categoria posizione installazione.
Pesante accumulo di ghiaccio sulla guarnizione di tenuta della porta.	La guarnizione di tenuta della porta non è a tenuta.	Riscaldare conattenzione le parti della guarnizione di tenuta della porta che perdono, utilizzando un phon (impostato a freddo). Allo stesso tempo, sagomare manually la guarnizione di tenuta della porta riscaldata in modo da inserirla correttamente.
Rumori insoliti	L'elettrodomestico non è livellato. Regolare nuovamente i piedini.
	L'elettrodomestico tocca la parete o altri oggetti.	Muovere leggermente l'elettrodomestico.
	Un componente, ad esempio un tubo, nella parte posteriore dell'elettrodomestico sta toccando un'atr a parte dell'elettrodomestico stesso o il muro.	Se necessario,iegare il componente con attenzione e spostarlo.

Se il malfunzionamento si ripete, contattare il Centro di Assistenza.

Questi dati sono necessari per intervenire rapidamente e correttamente. Scrivere i dati necessari qui, facendo riferimento alla targa dei dati tecnici.
