MANUAL DE UTILIZADOR GECT 3630 Li E EINHELL

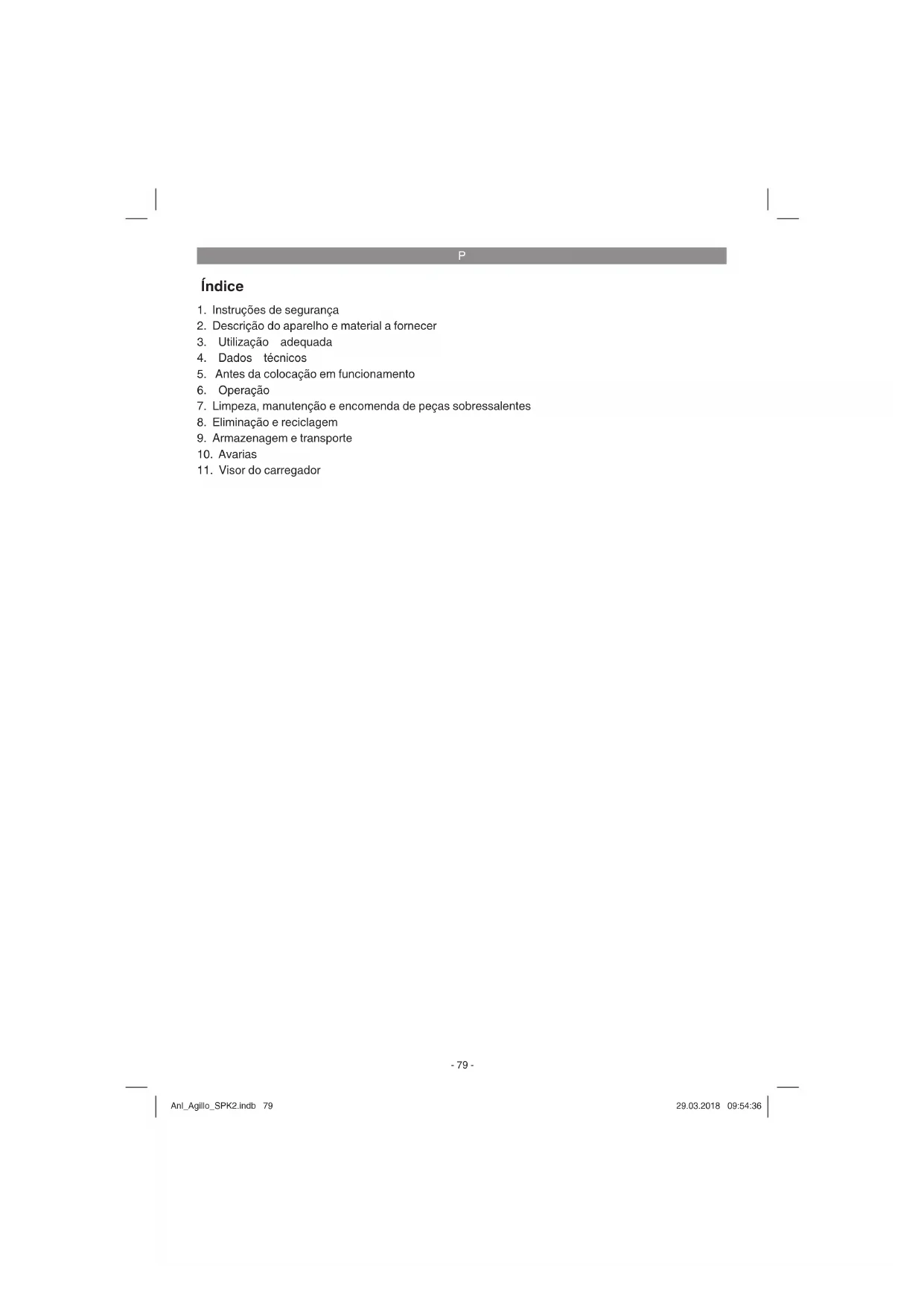

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Limpeza, manutenção e encomenda de peças sobressalentes

8. Eliminação e reciclagem

9. Armazenagem e transporte

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Este aparelho não pode ser utilizado por crianças. As crianças devem ser mantidas sob vigilância para que não brinquem com o aparelho. A limpeza e a manutenção não podem ser efetuadas por crianças. Este aparelho não pode ser utilizado por pessoas com ca- pacidades físicas, sensoriais ou mentais reduzidas ou por pessoas com conhecimento ou experiência insufi cientes, a não ser quando supervisionadas ou instruídas pela pessoa por elas responsável. Anl_Agillo_SPK2.indb 80Anl_Agillo_SPK2.indb 80 29.03.2018 09:54:3629.03.2018 09:54:36P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Explicação das placas de advertência no aparelho (fi gura 27):

2. Antes da colocação em funcionamento leia o

manual de instruções!

3. Use óculos e capacete de proteção e pro-

4. Use calçado fi rme!

5. Use luvas de proteção!

6. Mantenha o aparelho protegido da chuva ou

7. Tenha em atenção às peças projetadas.

8. A distância entre a máquina e pessoas e ani-

mais tem de ser de, pelo menos, 15 m!

9. A ferramenta continua a funcionar por inércia

depois de desligada!

10. Perigo de impulsão para trás!

11. Não utilize discos de serra.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

1 Suporte da bateria 2 Interruptor para ligar/desligar 3 Bloqueio de ligação 4 Suporte da alça 5 Suporte do punho adicional 6 Barra de guia em cima 7 Peça de união da barra 8 Porca de capa 9 Barra de guia em baixo 10 Carcaça do motor 11 Carcaça da bobina 12 Alavanca de retenção 13 Cobertura de proteção do fi o 14 Lâmina de fi o 15 Cobertura de proteção 16 Punho adicional 17 Parafuso da pega 18 Bobina do fi o 19 Fio 20 Alça de transporte 21 Lâmina de corte 22 Ferramenta multifunções 23 Placa de pressão 24 Cobertura da placa de pressão 25 Porca sextavada M10 autoblocante 26 Grampo de fi xação do cabo

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Anl_Agillo_SPK2.indb 81Anl_Agillo_SPK2.indb 81 29.03.2018 09:54:3629.03.2018 09:54:36P

Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Parte superior do roçador com punho

Parte inferior do roçador com bobina do fio

Cobertura de proteção

Ferramenta multifunções

Cobertura da placa de pressão

Grampo de fixação do cabo (2x)

Manual de instruções original

Instruções de segurança

3. Utilização adequada

Como foice elétrica sem fi o (utilização da lâmina de corte) o aparelho é adequado para cortar len- ha fi na, ervas daninhas espessas e mato fi no. Como roçador de relva sem fi o (utilização da bobina do fi o com fi o de corte) o aparelho é adequado para cortar relva, superfícies verdes e ervas daninhas fi nas. O aparelho não está previsto para ser utilizado em jardins públicos, parques, ginásios, nas estra- das e na agricultura e silvicultura. O cumprimento das instruções de serviço do fabricante juntamente fornecidas é uma condição fundamental para uma utilização adequada do aparelho. Atenção! Devido ao perigo de danos físicos para o utilizador, o aparelho não pode ser utilizado para as seguintes tarefas: para limpar caminhos ou para triturar partes de árvores e sebes. Para além disso, o aparelho não pode ser utilizado para aplanar elevações de terreno, como p. ex. elevações causadas por toupeiras. Por motivos de segurança o aparelho não deve ser utilizado como unidade de acionamento para outras ferra- mentas de trabalho ou jogos de ferramentas, seja de que tipo for. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Cuidado! Riscos residuais Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica, podem ocorrer os seguintes perigos:

Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó adequada.

Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.

Danos à saúde resultantes das vibrações na mão e no braço, caso o aparelho seja utiliz- ado durante um longo período de tempo ou se não for operado e feita a manutenção de forma adequada.

Ferimentos e danos materiais causados por peças projetadas.

Ferimentos de corte, caso não seja utilizado um vestuário de proteção adequado. Perigo! Durante o funcionamento, esta ferramenta elé- ctrica produz um campo electromagnético. Em determinadas circunstâncias, este campo pode afectar implantes médicos activos ou passi- vos. Para reduzir o perigo de lesões graves ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus médicos e os fabricantes dos implantes, antes de utilizarem a máquina. Anl_Agillo_SPK2.indb 82Anl_Agillo_SPK2.indb 82 29.03.2018 09:54:3629.03.2018 09:54:36P

Tensão ...................................................36 V d.c. Rotações n

........................................6300 r.p.m. Fio do círculo de corte ............................Ø 30 cm Comprimento do fi o ...................................... 8 m Diâmetro do fi o ........................................ 2,0 mm Lâmina do círculo de corte ..................Ø 25,5 cm Classe de proteção ...........................................III Nível de potência acústica L

....... 92,98 dB (A) Nível de pressão acústica L

Peso .........................................................6,09 kg Nível de pressão acústica no ouvido do operador ............................ 77,5 dB (A) Incerteza K ............................................ 3 dB (A) Atenção! O aparelho é fornecido sem baterias nem carre- gador e só pode ser usado com as baterias de lítio da série Power-X-Change (2 unidades)! As baterias de lítio da série Power-X-Change só podem ser carregadas com o carregador Power- X-Charger. O ruído da máquina pode exceder os 85 dB(A). Neste caso, o operador necessita de medidas de proteção acústica. O ruído foi medido se- gundo as normas EN ISO 11201:2010 e EN ISO 3744:2010. O valor das vibrações na pega foi apurado segundo a norma EN 28662-1:1992. Atenção! O valor de vibração altera-se consoante o campo de aplicação da ferramenta elétrica e pode, em casos excecionais, ser superior ao valor indicado. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use equipamento de proteção visual e au- ditiva.

5. Antes da colocação em

funcionamento O aparelho é fornecido sem baterias nem carre- gador! Cuidado! Realize todos os trabalhos de monta- gem e ajuste seguintes sem bateria –Perigo de ferimento. Utilize luvas de proteção.

5.1 Montagem da cobertura de proteção

(fi g. 3) Remova o parafuso de cabeça sextavada interior da cobertura de proteção. Empurre a cobertura de proteção (15) até ao encosto sobre o encaixe junto da carcaça do motor e aperte o parafuso de cabeça sextavada interior anteriormente re- movido (fi g. 3). No lado inferior da cobertura de proteção encontra-se uma lâmina (fi g. 2/pos. 14) para a regulação automática do comprimento do fi o. Ela possui uma cobertura de proteção. Remova a cobertura de proteção antes de iniciar o trabalho.

5.2 Montagem do punho adicional (fi g. 4 – 4b)

Desaperte o parafuso da pega (fi g. 2/pos. 17) e remova a peça de pressão (fi g. 2/pos. 5). Coloque o punho adicional (16) no suporte (A), de forma a que o anel de plástico (B) fi que na ranhura do suporte (A). Fixe o punho adicional (16) com a peça de pressão (5) apertando novamente o parafuso da pega (17). Fixe, conforme ilustrado, o tubo de proteção do cabo com os dois grampos de fi xação do cabo fornecidos (26).

5.3 Montagem da barra de guia (fi g. 5)

Encaixe a barra de guia superior (6) na barra de guia inferior (9). Aparafuse a peça de união da barra (7) na barra de guia inferior com a porca de capa (8) na barra de guia superior.

5.4 Ajustar a inclinação do punho adicional

(fi g. 4a) Para ajustar a inclinação do punho adicional ideal para si durante o trabalho, solte o parafuso da pega (17). Ajuste o punho adicional (16) para a inclinação desejada. Volta a reapertar o parafuso da pega (17). Anl_Agillo_SPK2.indb 83Anl_Agillo_SPK2.indb 83 29.03.2018 09:54:3629.03.2018 09:54:36P

5.5 Remoção/montagem da unidade de fi o de

corte (fi g. 6) Nota: O aparelho está preparado de fábrica para o funcionamento com o fi o de corte. Aviso! Tenha atenção para não se ferir no gume do fi o de corte. a) Remoção da unidade de fi o de corte Pressione a alavanca de retenção (12) para a frente e rode a unidade de fi o de corte (C) ao mesmo tempo para a direita até a alavanca de retenção engatar. Separe a unidade de fi o de corte do eixo do motor rodando-a para a direita. b) Montagem da unidade de fi o de corte Pressione a alavanca de retenção (12) para a frente e rode a unidade de fi o de corte (C) ao mesmo tempo para a esquerda no eixo do motor até a alavanca de retenção engatar. Aperte bem a unidade de fi o de corte no eixo do motor enroscando-a com a mão. Verifi que se, depois de soltar a alavanca de retenção, a unidade de fi o de corte consegue rodar livremente. Se tal não acontecer, mande o mecanismo ser verifi cado por um técnico.

5.6 Cobertura de proteção para utilização

com lâminas de corte (fi g. 7) Cuidado! Ao trabalhar com a lâmina de corte, a cobertura de proteção (D) tem de ser removida. Tenha atenção para não se ferir no gume do fi o de corte. Solte os dois parafusos de fi xação (E) da cober- tura do fi o de corte. Comece de lado e pressione os pernos de en- gate (F) cuidadosamente para dentro e puxe a cobertura do fi o de corte (D) pouco a pouco.

5.7 Cobertura de proteção para utilização

com fi o de corte (fi g. 7) Cuidado! Ao trabalhar com o fi o de corte, a res- petiva cobertura (D) tem de ser colocada. Tenha atenção para não se ferir no gume do fi o de corte. Comece de lado e volte a pressionar os pernos de engate (F) da cobertura do fi o de corte e fi xe-a com os dois parafusos (E).

5.8 Montagem/remoção da lâmina de corte

A montagem da lâmina de corte está represen- tada nas fi guras 8a a 8c. Aviso! Tenha atenção para não se ferir na lâmina de corte. a) Montagem da lâmina de corte

1. Encaixe a lâmina de corte (21).

2. Encaixe a placa de pressão (23), de forma

a que assente totalmente sobre a lâmina de corte.

3. Encaixe a cobertura da placa de pressão

5. Pressione a alavanca de retenção (12) e fi xe

o eixo do motor. Aperte bem a porca sextava- da com a ferramenta multifunções (22).

6. Verifi que se depois de soltar a alavanca de

retenção a lâmina (21) consegue rodar livre- mente. Se tal não acontecer, mande o meca- nismo ser verifi cado por um técnico. b) Remoção da lâmina de corte Pressione a alavanca de retenção para a frente e fi xe o eixo do motor. Desenrosque a porca sexta- vada e retire a cobertura da placa de pressão, a placa de pressão e a lâmina de corte. Antes de cada colocação em funcionamento do aparelho, verifi que:

Se os dispositivos de proteção e de corte se encontram em boas condições e completos.

Assento correto de todas as uniões roscadas.

Boa mobilidade de todas as peças móveis.

5.9 Colocar a alça de transporte

Cuidado! Ao trabalhar, use sempre a alça de transporte fornecida (fi g. 2/pos. 20). Desligue sempre o aparelho antes de soltar a alça de transporte – perigo de ferimento!

Com os diversos pontos de ajuste, selecione na alça de transporte as posições de trabalho e de corte ideais. Se necessário, o suporte da alça (fig. 11/pos. 4) pode ser deslocado para a barra superior. Para tal, solte a porca de orelhas no suporte da alça, desloque o suporte da alça e volte a apertar a porca de orelhas.

Para ajustar corretamente o comprimento da alça de transporte, faça alguns movimentos oscilatórios sem ligar o motor (fig. 12). A alça de transporte está equipada com um me- canismo de abertura rápida. Se for necessário colocar o aparelho rapidamente sobre o chão, puxe a peça vermelha que se encontra na alça (fi g. 13). Anl_Agillo_SPK2.indb 84Anl_Agillo_SPK2.indb 84 29.03.2018 09:54:3629.03.2018 09:54:36P

5.10 Montagem das baterias

Insira as baterias nos respetivos encaixes da ba- teria à esquerda e à direita (fi g. 2/pos. 1). Assim que a bateria estiver totalmente inserida (fi g. 1) encaixa de forma audível. Para remover as bate- rias, pressione a tecla de engate (fi g. 15/pos. K) e extraia a bateria.

premindo para isso a tecla de engate.

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (D) à tomada. O LED verde começa a piscar.

3. Insira a bateria (E) no carregador (D).

4. No ponto „Visor do carregador“, encontra-se

uma tabela com os signifi cados da indicação LED no carregador. A bateria pode aquecer um pouco durante o car- regamento. É normal que isso ocorra. Se o pack de acumuladores não carregar, veri- fi que

se existe tensão de rede na tomada

ou se existe um contacto correto nos contac- tos de carregamento. Se continuar a não ser possível carregar o pack de acumuladores, envie

e o pack de acumuladores para o nosso serviço de assistência técnica. Tendo em vista uma longa vida útil do pack de acumuladores, deve providenciar o seu recarre- gamento atempado. Isto é absolutamente neces- sário se verifi car que a potência do roçador de relva sem fi o está a diminuir. Nunca deixe que o pack de acumuladores se descarregue completa- mente. Esta situação poderia provocar um defeito no pack de acumuladores!

5.12 Indicação da capacidade da bateria

(fi gura 15) Prima o interruptor para a indicação da capacida- de da bateria (pos. H). A indicação da capacida- de da bateria (pos. F) assinala o nível de carga da bateria a partir dos 3 LEDs. Acendem os 3 LEDs: A bateria está completamente carregada. Acendem 2 ou 1 LED(s): A bateria dispõe de carga residual sufi ciente. 1 LED a piscar: A bateria está vazia, carregue-a. Todos os LEDs a piscar: A bateria fi cou totalmente descarregada e ap- resenta defeito. Uma bateria com defeito nunca mais pode voltar a ser usada e carregada!

Respeite as disposições legais que regulam a proteção contra o ruído, pois estas podem diver- gir de local para local. Perigo! A cobertura de proteção tem de estar montada durante o trabalho.

6.1 Ligar e desligar o aparelho, ajustar as ro-

tações (fi g. 16) Ligar e ajustar as rotações Pressione o bloqueio de ligação (3) e o interrup- tor para ligar/desligar (2) em simultâneo. Pode selecionar as rotações de forma contínua, pre- mindo o interruptor para ligar/desligar com maior ou menor força durante o funcionamento. Quanto mais pressionar, maiores serão as rotações. Desligar Solte o interruptor para ligar/desligar.

6.2 Indicações de trabalho

Antes de utilizar o aparelho familiarize-se com todas as técnicas de trabalho com o motor des- ligado e sem bateria. Corte apenas relva seca com o fi o de corte. Se a relva estiver comprida, comece a cortá-la progressivamente a partir da ponta (fi g. 17). Anl_Agillo_SPK2.indb 85Anl_Agillo_SPK2.indb 85 29.03.2018 09:54:3629.03.2018 09:54:36P

Prolongamento do fi o de corte (fi g. 18) Perigo! Não utilize nenhum tipo de arame metáli- co ou arame envolto em plástico na bobina do fi o. Tal pode originar ferimentos graves no utilizador. O roçador de relva dispõe de um sistema de ex- tensão do fi o parcialmente automático (sistema automático de ativação por contacto). Sempre que acionar o sistema de alongamento do fi o parcialmente automático, o fi o avança automa- ticamente para que possa cortar sempre a relva com a melhor largura de corte. Para prolongar o fi o de corte, deixe o motor funcionar e toque com a bobina do fi o no chão. O fi o é prolongado auto- maticamente. A lâmina na cobertura de proteção encurta o fi o para o comprimento permitido. Não se esqueça de que o desgaste do fi o aumenta devido à ativação frequente do alongamento au- tomático do fi o. Nota: Se a sua máquina for colocada pela primei- ra vez em funcionamento, a extremidade saliente e excedente do fi o de corte é cortada pela lâmina de corte da cobertura de proteção. Se na primeira colocação em funcionamento o fi o for demasia- do curto, prima o botão na bobina do fi o e puxe o fi o com força para fora. Aquando do primeiro arranque, o fi o de corte é encurtado automatica- mente para o comprimento ideal. Remova cuidadosa e regularmente todos os detritos de relva com uma escova ou outro objeto semelhante da parte inferior da cobertura de proteção. Diversas alturas de corte Se o aparelho estiver corretamente montado, po- derá cortar ervas daninhas e relva alta em locais de difícil acesso, como p. ex. ao longo de sebes, muros e bases à volta de árvores. Pode também ser utilizado para „trabalhos de corte“, para mel- hor preparar a vegetação de um jardim ou para limpar uma determinada área de solo. Indicação: Mesmo com uma utilização cuidada, o corte junto a fundações, muros de pedra ou betão etc. provoca um desgaste do fi o acima do normal. Aparar/cortar Oscile o roçador de um lado para o outro, como se fosse uma foice. Mantenha sempre a bobina do fi o paralela ao chão. Verifi que o solo e ajuste a altura de corte desejada. Coloque e mantenha a bobina do fi o na altura desejada para um corte uniforme (fi g. 19). Aparar relva baixa Mantenha o roçador à sua frente com uma ligeira inclinação, de forma a que o lado inferior da bobi- na do fi o se encontre no solo e o fi o esteja na po- sição de corte correta. Corte sempre para longe de si. Nunca puxe o roçador para si. Cortar em cercas/fundações Durante o corte, aproxime-se lentamente de cer- cas de rede de arame, de ripas, muros de pedras e fundações, sem, no entanto, embater com o fi o no obstáculo. Se o fi o tocar p. ex. em pedras, mu- ros de pedra ou fundações, fi cará desgastado ou desfi ado. Se o fi o tocar nas cercas, irá partir. Aparar árvores Apare à volta dos troncos das árvores, aproxime- se lentamente, para que o fi o não toque na casca da árvore. Contorne a árvore e corte da esquerda para a direita. Aproxime-se da relva ou ervas daninhas com a ponta do fi o e vire ligeiramente a bobina do fi o para a frente. Aviso: Tenha especial cuidado durante os trabal- hos de corte. Neste tipo de trabalhos, mantenha uma distância de 30 metros, entre si e as outras pessoas ou animais. Cortar a relva Nos trabalhos de corte de relva, irá apanhar toda a vegetação até à base. Para isso, incline a bobi- na do fi o num ângulo de 30 graus para a direita. Coloque o punho na posição desejada. Atenção ao elevado perigo de ferimento do utilizador, espetadores e animais, assim como ao perigo de danos materiais provocados por objetos projeta- dos (p. ex. pedras) (fi g. 20). Aviso: Não utilize o aparelho para afastar objetos do caminho dos pés, etc.! O aparelho é uma ferramenta potente, que pode arremessar pedras pequenas ou outros objetos a 15 metros ou mais, podendo provocar ferimentos ou danos em veículos, casas e janelas. Serrar O aparelho não é adequado para serrar. Bloquear Se a lâmina de corte fi car bloqueada devido à vegetação muito densa, pare imediatamente o motor. Remova erva e os restos de mato antes de uma nova colocação em funcionamento. Anl_Agillo_SPK2.indb 86Anl_Agillo_SPK2.indb 86 29.03.2018 09:54:3629.03.2018 09:54:36P

Evitar o rechaço Ao trabalhar com a lâmina de corte, existe o perigo de rechaço quando esta se depara com obstáculos fi xos (troncos, ramos, cepos, pedras, etc.). O aparelho é atirado contra o sentido de ro- tação da ferramenta. Isto pode levar a uma perda de controlo do aparelho. Não utilize a lâmina de corte na proximidade de sebes, postes metálicos, marcos ou fundações. Para cortar hastes grossas, a posição deve ser idêntica à da fi g. 21 a fi m de evitar rechaços.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Desligue o roçador de relva e retire a bateria an- tes de o guardar e limpar.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

Remova as acumulações na cobertura de proteção com uma escova.

7.2 Substituição da bobina do fi o

nas superfícies assinaladas com M e remova a cobertura da bobina.

2. Retire a bobina vazia do fi o e a mola de pres-

3. Fig. 23 Conduza a extremidade do fi o da

nova bobina do fi o pelo olhal do suporte da bobina (P) e deixe o fi o sobressair cerca de 13 cm. Coloque a mola de pressão (N) na bobina do fi o.

4. Pressione a cobertura da bobina novamente

para dentro da carcaça da bobina do fi o.

7.3 Substituição do fi o de corte

nas superfícies assinaladas com M e remova a cobertura da bobina.

2. Retire a bobina vazia do fi o e a mola de pres-

5. Enrole o fi o com tensão no sentido dos pon-

fi o, engate-o num dos suportes do fi o no re- bordo da bobina.

7. Fig. 23 Conduza a extremidade do fi o da

nova bobina de fi o pelo olhal (P) da cobertura da bobina. Coloque a mola de pressão (N) na bobina do fi o.

8. Puxe, brevemente e com força, a extremida-

de do fi o para o soltar do respetivo suporte.

9. Pressione a cobertura da bobina novamente

para dentro da carcaça da bobina do fi o. Aquando do primeiro arranque o fi o de corte é cortado automaticamente para o comprimento ideal. Atenção! As partes projetadas do fi o de ny- lon podem provocar ferimentos!

7.4 Afi ar a lâmina da cobertura de proteção

A lâmina da cobertura de proteção (fi g. 2/pos.

14) pode fi car romba com o passar do tempo.

Se tal acontecer, solte os parafusos que fi xam a lâmina da cobertura de proteção à cobertura de proteção. Fixe a lâmina num torno. Afi e a lâmina com uma lima plana e certifi que-se de que o ân- gulo das arestas de corte é mantido. Lime apenas num sentido.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção. Anl_Agillo_SPK2.indb 87Anl_Agillo_SPK2.indb 87 29.03.2018 09:54:3629.03.2018 09:54:36P

7.6 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info Bobina do fi o de substituição ref.ª: 34.050.96 Lâmina de corte de substituição ref.ª: 34.050.82

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

9. Armazenagem e transporte

Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo. A temperatura ideal de armazenamento si- tua-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original. O aparelho pode ser pendurado pelo suporte de parede integrado (fi g. 26/pos. L).

Transporte o aparelho sempre com as duas mãos no punho e no punho adicional. Não transporte o aparelho segurando-o pela car- caça do motor.

Prenda o aparelho para que este não deslize, se o transportar num veículo.

Utilize a embalagem original para o transpor- te se possível.

Utilize uma trava de transporte para lâminas de metal durante o transporte e armaze- nagem.

O aparelho não funciona: Verifi que se a bateria está carregada e se o car- regador funciona. Se o aparelho continuar a não funcionar apesar de existir a tensão necessária, envie-o para o endereço do serviço de assistên- cia técnica indicado. Anl_Agillo_SPK2.indb 88Anl_Agillo_SPK2.indb 88 29.03.2018 09:54:3629.03.2018 09:54:36P

Estado do visor Signifi cado e medida a adotar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de car- regamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. De seguida, é comutado para um carregamento parcial até estar totalmen- te carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lenta- mente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou de- masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_Agillo_SPK2.indb 89Anl_Agillo_SPK2.indb 89 29.03.2018 09:54:3629.03.2018 09:54:36P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_Agillo_SPK2.indb 90Anl_Agillo_SPK2.indb 90 29.03.2018 09:54:3629.03.2018 09:54:36P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Bateria, suporte da bobina de fi o Consumíveis/peças consumíveis* Bobina do fi o, lâmina de corte Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_Agillo_SPK2.indb 91Anl_Agillo_SPK2.indb 91 29.03.2018 09:54:3629.03.2018 09:54:36P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_Agillo_SPK2.indb 92Anl_Agillo_SPK2.indb 92 29.03.2018 09:54:3629.03.2018 09:54:36Gao/Product-ManagementWeichselgartner/General-Manager
