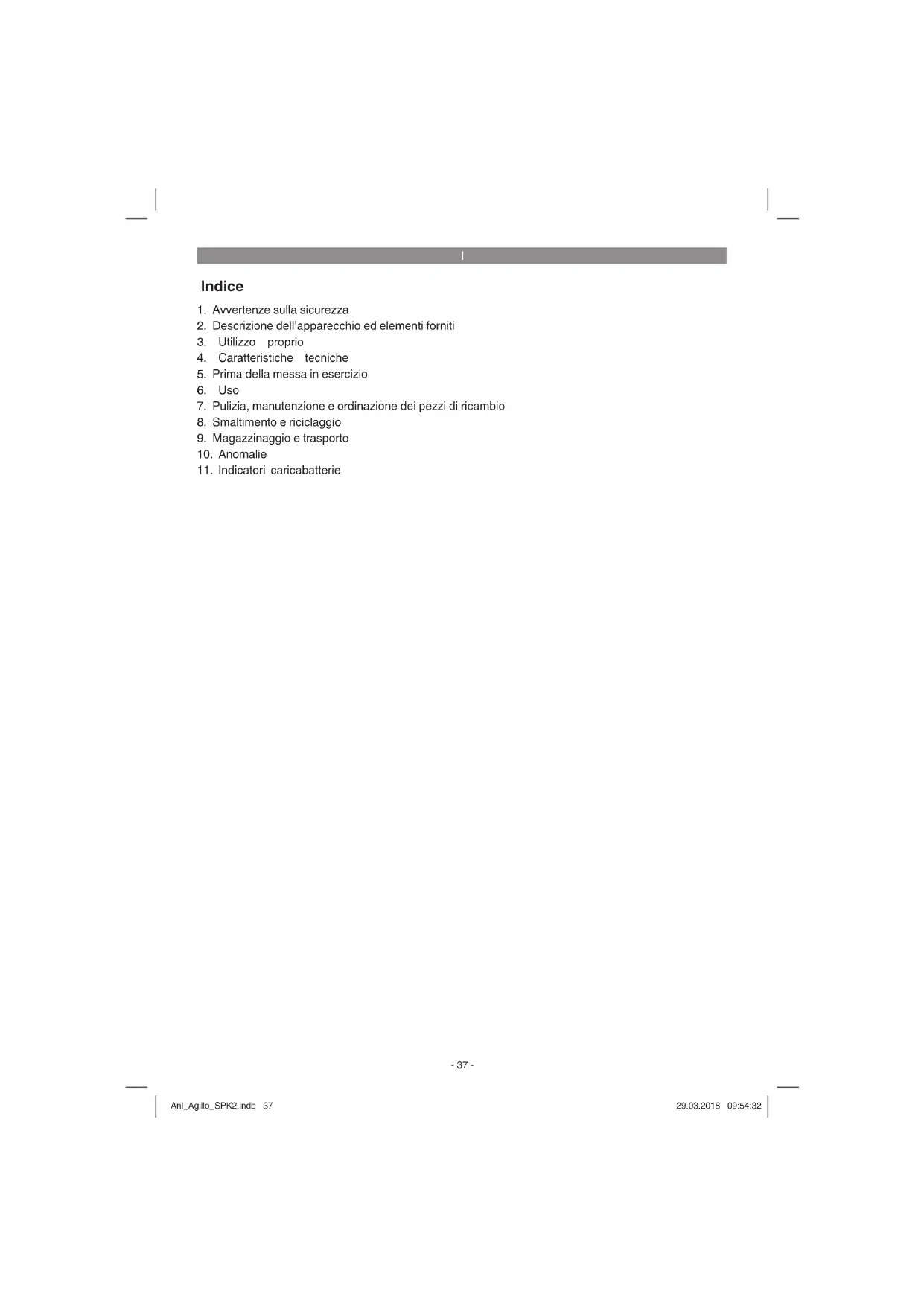

MANUALE UTENTE GECT 3630 Li E EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Magazzinaggio e trasporto

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l‘apparecchio. La pulizia e la manutenzione non devono essere ese- guite dai bambini. L‘apparecchio non deve essere utilizzato da perso- ne con capacità fi siche, sensoriali o mentali ridotte o con esperienze e conoscenze insuffi cienti, a meno che esse non vengano sorveglia- te o istruite da una persona per loro responsabile. Anl_Agillo_SPK2.indb 38Anl_Agillo_SPK2.indb 38 29.03.2018 09:54:3229.03.2018 09:54:32I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione delle targhette di avvertenze sull’apparecchio (Fig. 27)

2. Prima della messa in esercizio leggete le

istruzioni per l‘uso!

3. Portate occhiali protettivi, casco e cuffi e anti-

4. Portate scarpe chiuse!

5. Portate guanti protettivi!

6. Proteggete l‘apparecchio da pioggia o umidi-

7. Fate attenzione a oggetti scagliati all‘intorno.

8. La distanza fra l‘apparecchio e le altre perso-

ne deve essere di almeno 15m!

9. L’utensile continua a ruotare dopo avere

10. Attenzione al contraccolpo!

11. Non utilizzate lame di sega.

1 Vano batteria 2 Interruttore ON/OFF 3 Sicura 4 Supporto per tracolla 5 Supporto per impugnatura addizionale 6 Manico di guida superiore 7 Raccordo per manico 8 Dado a risvolto 9 Manico di guida inferiore 10 Carcassa motore 11 Involucro della bobina 12 Leva di bloccaggio 13 Copertura di protezione del fi lo 14 Lama di taglio del fi lo 15 Calotta protettiva 16 Impugnatura addizionale 17 Vite per impugnatura 18 Bobina 19 Filo 20 Tracolla 21 Lama 22 Utensile multifunzione 23 Piastra di pressione 24 Copertura della piastra di pressione 25 Dado a testa esagonale M10 autobloccante 26 Clip di fi ssaggio per cavi

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Anl_Agillo_SPK2.indb 39Anl_Agillo_SPK2.indb 39 29.03.2018 09:54:3229.03.2018 09:54:32I

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Parte superiore del tagliabordi con impugna- tura

Parte inferiore del tagliabordi con bobina

Impugnatura di guida

Utensile multifunzione

Piastra di pressione

Copertura per piastra di pressione

Dado a testa esagonale M10

Clip di fissaggio per cavi (2x)

Istruzioni per l‘uso originali

Avvertenze di sicurezza

Come decespugliatore a batteria (impiego della lama) l‘apparecchio è adatto per tagliare rametti, erbacce fi brose e pezzi di legno. Come tagliabordi a batteria (impiego della bobi- na con fi lo da taglio) l‘apparecchio è adatto per tagliare erba di prati, superfi ci erbose ed erbacce meno fi brose. L‘apparecchio non è destinato all‘uso in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell’agricoltura e nell’economia forestale. Il rispetto delle istruzioni per l’uso fornite dal produttore è necessario per un uso corretto dell’apparecchio. Attenzione! Visti i rischi per l‘utilizzatore, l‘apparecchio non deve venire usato per i seguen- ti lavori: per la pulizia di vialetti e come trituratore per sminuzzare rami tagliati da alberi e arbusti. L‘apparecchio non deve inoltre venire usato per livellare irregolarità del suolo, come per es. i muc- chi di terra sollevati dalle talpe. Per motivi di sicu- rezza l’apparecchio non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

Danni all’apparato respiratorio nel caso in cui non venga indossata una maschera antipol- vere adeguata.

Danni all‘udito nel caso in cui non vengano indossate cuffie antirumore adeguate.

Danni alla salute derivanti da vibrazioni ma- no-braccio se l‘apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

Lesioni e danni alle cose causati da parti sca- gliate all’intorno.

Lesioni da taglio nel caso in cui non vengano indossati indumenti protettivi adatti. Pericolo! Questo elettroutensile sviluppa un campo elett- romagnetico durante l’esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigli- amo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l’apparecchio. Anl_Agillo_SPK2.indb 40Anl_Agillo_SPK2.indb 40 29.03.2018 09:54:3229.03.2018 09:54:32I

4. Caratteristiche tecniche

....... 92,98 dB (A) Livello di pressione acustica L

Peso ..........................................................6,09 kg Livello di pressione acustica all‘orecchio dell‘utilizzatore ............... 77,5 dB (A) Incertezza K ........................................... 3 dB (A) Attenzione! L‘apparecchio viene fornito senza batterie e sen- za caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio (2 batterie) della serie Power X-Change! Le batterie agli ioni di litio della serie Power X- Change devono essere ricaricate solo con il cari- cabatterie Power X. Il rumore dell’apparecchio può superare gli 85 dB(A). In questo caso è necessario che l‘utilizzatore prenda delle misure di protezione dal rumore. Il rumore è stato misurato secon- do le norme EN ISO 11201:2010 ed EN ISO 3744:2010. Il valore delle oscillazioni percepite sull‘impugnatura è stato rilevato secondo EN 28662-1:1992. Attenzione! Il valore delle vibrazioni cambia a seconda del settore di impiego dell‘elettroutensile e in casi ec- cezionali può essere superiore al valore riportato. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate occhiali protettivi e cuffie antiru- more

5. Prima della messa in esercizio

L‘apparecchio viene fornito senza batterie e senza caricabatterie! Attenzione! Eseguite tutte le seguenti operazioni di montaggio e regolazione senza batteria – peri- colo di lesioni. Utilizzate guanti protettivi.

5.1 Montaggio della calotta protettiva (Fig. 3)

Togliete la vite a esagono cavo dalla calotta pro- tettiva. Spingete la calotta protettiva (15) nella sua sede sulla carcassa del motore fi no alla battuta e serratela con la vite a esagono cavo rimossa pre- cedentemente (Fig. 3). Sulla parte inferiore della calotta protettiva si trova una lama (Fig. 2/Pos. 14) per la regolazione automatica della lunghezza del fi lo. Tale fi lo è munito di copertura di protezione. Togliete la copertura di protezione prima di inizia- re a lavorare.

5.2 Montaggio dell‘impugnatura addizionale

(Fig. 4 – 4b) Svitate la vite dell’impugnatura (Fig. 2/Pos. 17) e togliete la pressetta (Fig. 2/Pos. 5) Mettete l’impugnatura addizionale (16) nel supporto (A) in modo che l’anello di plastica (B) sia nella sca- nalatura del supporto (A). Fissate l’impugnatura addizionale (16) con la pressetta (5) serrando nuovamente la vite dell’impugnatura (17). Fissate come indicato il tubo di protezione del cavo con le due clip di fi ssaggio per cavi fornite (26).

5.3 Montaggio del manico di guida (Fig. 5)

Inserite il manico di guida superiore (6) nel mani- co di guida inferiore (9). Avvitate il raccordo per manico (7) al manico di guida inferiore con il dado a risvolto (8) sul manico di guida superiore.

5.4 Regolazione dell‘inclinazione

5.5 Rimozione/montaggio dell’unità del fi lo

da taglio (Fig. 6) Avvertenza: l’apparecchio è predisposto in fa- bbrica per l’esercizio con il fi lo da taglio. Avvertimento! Fate attenzione a non ferirvi con la lama di taglio del fi lo. a) Rimozione dell’unità del fi lo da taglio Premete in avanti la leva di bloccaggio (12) e ruotate contemporaneamente in senso orario l’unità del fi lo da taglio (C) fi no a quando la leva di bloccaggio scatta in posizione. Ri- muovete l’unità del fi lo da taglio dall’asse del motore ruotandola in senso orario. b) Montaggio dell’unità del fi lo da taglio Premete in avanti la leva di bloccaggio (12) e ruotate contemporaneamente l’unità del fi lo da taglio (C) in senso antiorario fi no a quando la leva di bloccaggio scatta in posizi- one. Fissate l‘unità del fi lo da taglio sull‘asse del motore avvitandola a mano. Controllate che l‘unità del fi lo da taglio possa ruotare liberamente dopo aver lasciato la leva di bl- occaggio. In caso contrario fate controllare il meccanismo da un tecnico.

5.6 Calotta protettiva da impiegare con la

lama (Fig. 7) Attenzione! Se si lavora con la lama deve essere tolta la copertura del fi lo da taglio (D). Fate atten- zione a non ferirvi con la lama di taglio del fi lo. Allentate le due viti di fi ssaggio (E) della copertu- ra del fi lo da taglio. Iniziate da un lato, premete con cautela verso l‘interno i tasti di arresto (F) ed estraete lentamen- te la copertura del fi lo da taglio (D).

5.7 Calotta protettiva da impiegare con il fi lo

da taglio (Fig. 7) Attenzione! Se si lavora con il fi lo di taglio si deve montare la relativa copertura (D). Fate at- tenzione a non ferirvi con la lama di taglio del fi lo. Iniziate da un lato, premete nuovamente i tasti di arresto (F) della copertura del fi lo da taglio e fi s- sateli con le due viti (E).

5.8 Montaggio/rimozione della lama

Il montaggio della lama è illustrato nelle Fig. 8a- 8c. Avvertimento! Fate attenzione a non ferirvi con la lama. a) Montaggio della lama

1. Inserite la lama (21).

2. Inserite la piastra di pressione (23) in modo

che sia appoggiata alla lama con tutta la su- perfi cie.

3. Inserite la copertura della piastra di pressione

4. Avvitate il dado a testa esagonale M10 (25).

5. Premete la leva di bloccaggio (12) e fi ssate

l‘asse del motore. Serrate il dado a testa esa- gonale con l‘utensile multifunzione (22).

6. Controllate che la lama (21) possa ruotare

liberamente dopo aver lasciato la leva di bl- occaggio. In caso contrario fate controllare il meccanismo da un tecnico. b) Rimozione della lama Premete in avanti la leva di bloccaggio e fi ssate l‘asse del motore. Svitate il dado a testa esagona- le e togliete la copertura della piastra di pressio- ne, la piastra di pressione e la lama. Controllate, prima di ogni messa in esercizio dell‘apparecchio, che:

i dispositivi di protezione e il dispositivo di taglio siano tutti presenti e in perfetto stato

tutti i collegamenti a vite siano ben saldi

tutte le parti mobili si muovano facilmente

5.9 Mettere la tracolla

Attenzione! Usate sempre la tracolla fornita mentre lavorate (Fig. 2/Pos. 20). Spegnete semp- re l‘apparecchio prima di togliere la tracolla – peri- colo di lesioni!

Agganciate l‘apparecchio alla tracolla (Fig. 10)

Regolate l‘altezza di lavoro e la posizione ottimale di taglio sulla tracolla. Se necessa- rio, il supporto della tracolla (Fig. 11/Pos. 4) può essere spostato sul manico superiore. A questo fine allentate il dado ad alette, sposta- te il supporto della tracolla e serrate di nuovo il dado ad alette.

Per regolare in modo ottimale la tracolla, fate quindi oscillare l‘apparecchio alcune volte senza inserire il motore (Fig. 12). La tracolla è dotata di un meccanismo di apertura veloce. Nel caso sia necessario deporre rapida- mente l’apparecchio, tirate il pezzo rosso della cintura (Fig. 13).

5.10 Montaggio della batteria

Inserite le batterie a sinistra e a destra nell‘apposito vano batteria (Fig. 2/Pos. 1). La batteria scatta in modo udibile non appena è completamente inserita (Fig. 1). Per rimuovere la batteria premete il tasto di arresto (Fig. 15/Pos. K) e togliete la batteria. Anl_Agillo_SPK2.indb 42Anl_Agillo_SPK2.indb 42 29.03.2018 09:54:3329.03.2018 09:54:33I

5.11 Ricarica della batteria (Fig. 14)

1. Estraete la batteria dall‘apparecchio. Per farlo

premete il tasto di arresto.

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di ali- mentazione del caricabatterie (D) nella presa di corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria (E) nel caricabatterie (D).

4. Al punto „Indicatori caricabatterie“ trovate una

tabella con i signifi cati degli indicatori LED sul caricabatterie. Durante la ricarica la batteria si può riscaldare un po‘. Ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verifi cate

che sia presente tensione di rete sulla presa di corrente;

che ci sia un perfetto contatto dei contatti di ricarica. Se continuasse a non essere possibile ricaricare la batteria, inviate

e la batteria al nostro servizio di assistenza clienti. Per ottenere una lunga durata della batteria si deve provvedere alla sua una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni del tagliabordi a batteria. Non permettete mai che la batteria si scarichi completamente. In questo caso la batte- ria infatti subisce danni!

5.12 Indicazione di carica della batteria

(Fig. 15) Premete l’interruttore per l’indicazione di carica della batteria (Pos. H). L‘indicazione di carica del- la batteria (Pos. F) segnala lo stato di carica per mezzo di 3 LED. Tutte e 3 le spie LED sono illuminate: La batteria è completamente carica. 1 LED o 2 LED sono illuminati: La batteria dispone di una suffi ciente carica re- sidua. 1 LED lampeggia: La batteria è scarica, ricaricatela. Tutti i LED lampeggiano: La batteria si è scaricata completamente ed è di- fettosa. Una batteria difettosa non deve più venire usata e ricaricata!

Rispettate le disposizioni di legge sulla protezio- ne dal rumore che possono variare a seconda del luogo di impiego. Pericolo! Mentre si lavora con l‘apparecchio la calotta protettiva deve essere montata.

6.1 Accensione e spegnimento

dell‘apparecchio, regolazione del numero di giri (Fig. 16) Accensione e regolazione del numero di giri Spingete la sicura (3) e premete contempora- neamente l‘interruttore ON/OFF (2). Premendo più o meno a fondo l‘interruttore ON/OFF, potete comandare in continuo il numero di giri durante l‘esercizio. Aumentando la pressione aumenta il numero di giri. Spegnimento Lasciate andare l‘interruttore.

6.2 Istruzioni di lavoro

Prima di usare l‘apparecchio provate tutte le tec- niche di lavoro a motore spento e senza batteria. Tagliate solo erba asciutta con il fi lo da taglio. In caso di erba alta, questa deve essere tagliata a più riprese (Fig. 17). Prolunga del fi lo da taglio (Fig. 18) Pericolo! Non usate un tipo di fi lo metallico o di fi lo metallico rivestito di plastica nella bobina. Ciò può causare gravi lesioni all‘utilizzatore. Il tagliabordi è dotato di un sistema di allunga- mento del fi lo parzialmente automatico (allunga- mento automatico del fi lo a contatto con il terre- no). Ad ogni azionamento di tale sistema, il fi lo viene allungato automaticamente in modo da per- mettere di tagliare l‘erba sempre con la larghezza di taglio ottimale. Per allungare il fi lo da taglio fate girare il motore e premete leggermente la bobina sul terreno. Il fi lo viene allungato automaticamen- te. La lama sulla calotta protettiva accorcia il fi lo alla lunghezza permessa. Tenete presente che l‘usura del fi lo aumenta azionando di frequente Anl_Agillo_SPK2.indb 43Anl_Agillo_SPK2.indb 43 29.03.2018 09:54:3329.03.2018 09:54:33I

l‘allungamento automatico. Avvertenza: se l‘attrezzo è messo in esercizio per la prima volta, l‘eventuale estremità del fi lo di taglio eccessiva viene accorciata dalla lama tagli- ente della calotta protettiva. Se alla prima messa in esercizio il fi lo è troppo corto, premete il pul- sante sulla bobina ed estraete con forza il fi lo. Alla prima messa in moto il fi lo di taglio viene automa- ticamente accorciato alla lunghezza ottimale. Togliete regolarmente e con cautela tutti i resti di erba dal lato inferiore della calotta protettiva con una spazzola o un utensile simile. Diverse procedure di taglio Se l‘apparecchio è montato correttamente, taglia erbacce ed erba alta in zone diffi cilmente acces- sibili, come per es. lungo recinti, muretti e fonda- menta nonché attorno agli alberi. L‘apparecchio può anche essere impiegato per lavori di taglio fi no al terreno per eliminare la vegetazione sino al suolo per la migliore preparazione di un giardino o per pulire una certa area. Da tenere presente: anche in caso di impiego cauto il taglio su fondamenta, muretti in pietra o cemento ecc. provoca un‘usura del fi lo che supe- ra il livello normale. Regolazione/taglio Fate oscillare il tagliabordi con movimenti se- micircolari da un lato all‘altro. Tenete la bobina sempre in posizione parallela al terreno. Verifi cate il terreno e stabilite l‘altezza di taglio desiderata. Muovete e tenete la bobina all‘altezza desiderata per assicurare un taglio regolare (Fig. 19). Regolazione più bassa Tenete il tagliabordi leggermente inclinato davanti a voi in modo che la parte inferiore della bobina si trovi sopra il terreno e il fi lo trovi la corretta posi- zione di taglio. Non tagliate mai verso di voi. Non tirate il tagliabordi verso di voi. Taglio lungo recinti/fondamenta Durante il taglio avvicinatevi lentamente a recinti in rete metallica, steccati, muretti di pietra natura- le e fondamenta per tagliare nelle loro vicinanze senza però che il fi lo colpisca l‘ostacolo. Se il fi lo viene per es. a contatto di pietre, muretti di pietra o fondamenta esso si usura o si sfi laccia. Se il fi lo batte contro le maglie del recinto, si rompe. Regolazione attorno ad alberi Se regolate l‘erba attorno ai tronchi d‘albero, avvicinatevi lentamente affi nché il fi lo non tocchi la corteccia. Girate attorno all‘albero e tagliate da sinistra verso destra. Avvicinatevi all‘erba o all‘erbaccia con la punta del fi lo e ribaltate la testa della bobina leggermente in avanti. Avvertimento: fate particolare attenzione in caso di lavori di taglio fi no al terreno. Per tali lavori man- tenete sempre una distanza di 30 metri fra voi e altre persone o animali. Taglio fi no al terreno In caso di taglio fi no al terreno tagliate tutta la vegetazione fi no al suolo. Per fare ciò inclinate la bobina verso destra con un angolo di 30°. Portate l‘impugnatura nella posizione desiderata. Tenete presente il notevole pericolo di lesioni per utilizza- tore, spettatori e animali così come il pericolo di danni a cose dovuto a oggetti scagliati all‘intorno (per es. pietre) (Fig. 20). Avvertimento: non allontanate con l‘apparecchio oggetti da vialetti ecc.! L‘apparecchio è un utensile potente e piccoli sas- si o altri oggetti possono venire scagliati fi no a più di 15 metri causando lesioni alle persone e danni ad automobili, abitazioni e fi nestre. Segare L‘apparecchio non è adatto per segare. Blocco Se la lama dovesse bloccarsi a causa di una ve- getazione troppo folta, spegnete subito il motore. Liberate l‘apparecchio da erba e arbusti prima di rimetterlo in esercizio. Evitare il contraccolpo Se si lavora con la lama, sussiste il pericolo di contraccolpi quando questa incontra ostacoli fi ssi (tronco d‘albero, ramo, ceppo, pietra o simili). In tal caso l‘apparecchio viene spinto nella direzione opposta al movimento dell‘utensile. Ciò può cau- sare la perdita di controllo sull‘apparecchio. Non utilizzate la lama nelle vicinanze di recinzioni, pa- letti di metallo, pietre confi narie o fondamenta. Per tagliare steli spessi mettetela nella posizione indicata in Fig. 21 per evitare i contraccolpi. Anl_Agillo_SPK2.indb 44Anl_Agillo_SPK2.indb 44 29.03.2018 09:54:3329.03.2018 09:54:33I

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di pulire e mettere via il tagliabordi spegne- telo e togliete la batteria.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Togliete con una spazzola i depositi sulla copertura di protezione.

7.2 Sostituzione della bobina

Pericolo! Togliete la batteria!

1. Fig. 22 Comprimete l‘involucro della bobina

sulle superfi ci contrassegnate con M e toglie- te la copertura della bobina.

3. Fig. 23 Fate scorrere l‘estremità della nuova

bobina attraverso la fessura (P) della coper- tura e fate sporgere il fi lo circa 13 cm. Mettete la molla di compressione (N) nella bobina.

4. Premete di nuovo la copertura della bobina

nell‘involucro della bobina.

7.3 Sostituzione del fi lo da taglio

Pericolo! Togliete la batteria!

1. Fig. 22 Comprimete l‘involucro della bobina

sulle superfi ci contrassegnate con M e toglie- te la copertura della bobina.

3. Rimuovete il fi lo da taglio eventualmente an-

4. Fig. 24 Inserite il nuovo fi lo da taglio nel sup-

porto all‘interno della bobina.

5. Avvolgete il fi lo sotto tensione in senso anti-

6. Fig. 25 Agganciate circa 15 cm dell‘estremità

del fi lo in uno dei supporti sul bordo della bo- bina.

7. Fig. 23 Fate scorrere l‘estremità del fi lo della

nuova bobina attraverso l‘occhiello (P) della copertura della bobina. Mettete la molla di compressione (N) nella bobina.

8. Tirate con forza ma brevemente all‘estremità

del fi lo per staccarla dai supporti.

9. Premete di nuovo la copertura della bobina

nell‘involucro della bobina. Alla prima messa in moto il fi lo di taglio viene accorciato automaticamente alla lunghezza otti- male. Attenzione! Le parti del fi lo di nylon scagliate all’intorno possono causare lesioni!

7.4 Affi latura della lama della calotta

protettiva La lama della calotta protettiva (Fig. 2/Pos. 14) può consumarsi con il tempo. Se vi accorgete che la lama non è più affi lata, allentate le viti con le quali essa è fi ssata alla calotta protettiva. Fissate la lama in una morsa a vite. Affi late la lama con una lima piatta e badate di mantenere l‘angolo del bordo di taglio. Limate solo in una direzione.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

9. Magazzinaggio e trasporto

Conservate l‘apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo. La temperatura ottimale per la conservazione è com- presa tra i 5 e i 30 °C. Conservate l‘elettroutensile nell‘imballaggio originale. L‘apparecchio può essere appeso al supporto per parete integrato (Fig. 26/Pos. L).

Trasportate sempre l’apparecchio con un mano sull’impugnatura e l’altra sull’impugnatura addizionale. Non utilizza- te la carcassa del motore per trasportare l‘apparecchio.

Fissate l’apparecchio in modo che non si sposti nel caso in cui lo trasportiate in un vei- colo.

Per il trasporto utilizzate se possibile la confe- zione originale.

Durante il trasporto e il magazzinaggio impie- gate una protezione per il trasporto per lame in metallo.

L‘apparecchio non funziona Controllate che la batteria sia carica e che il cari- cabatterie funzioni. Nel caso in cui l‘apparecchio non funzioni pur in presenza di tensione, spedi- telo all‘indirizzo dell‘assistenza clienti indicato. Anl_Agillo_SPK2.indb 46Anl_Agillo_SPK2.indb 46 29.03.2018 09:54:3329.03.2018 09:54:33I

Stato indicatori Signifi cato e interventi LED rosso LED verde Spento Lampeggia Pronto all’esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela- tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef- fettivi possono variare leggermente da quelli indicati. Spento Acceso La batteria è ricaricata e pronta per l’uso. Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. Lampeggia Spento Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di si- curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperatura della batteria non si trova nel range ideale. Intervento: Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la batteria. Lampeggia Lampeggia Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. Acceso Acceso Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). Anl_Agillo_SPK2.indb 47Anl_Agillo_SPK2.indb 47 29.03.2018 09:54:3329.03.2018 09:54:33I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_Agillo_SPK2.indb 48Anl_Agillo_SPK2.indb 48 29.03.2018 09:54:3329.03.2018 09:54:33I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Batteria, sede bobina Materiale di consumo/parti di consumo * Bobina, lama Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_Agillo_SPK2.indb 49Anl_Agillo_SPK2.indb 49 29.03.2018 09:54:3329.03.2018 09:54:33I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_Agillo_SPK2.indb 50Anl_Agillo_SPK2.indb 50 29.03.2018 09:54:3329.03.2018 09:54:33NL
