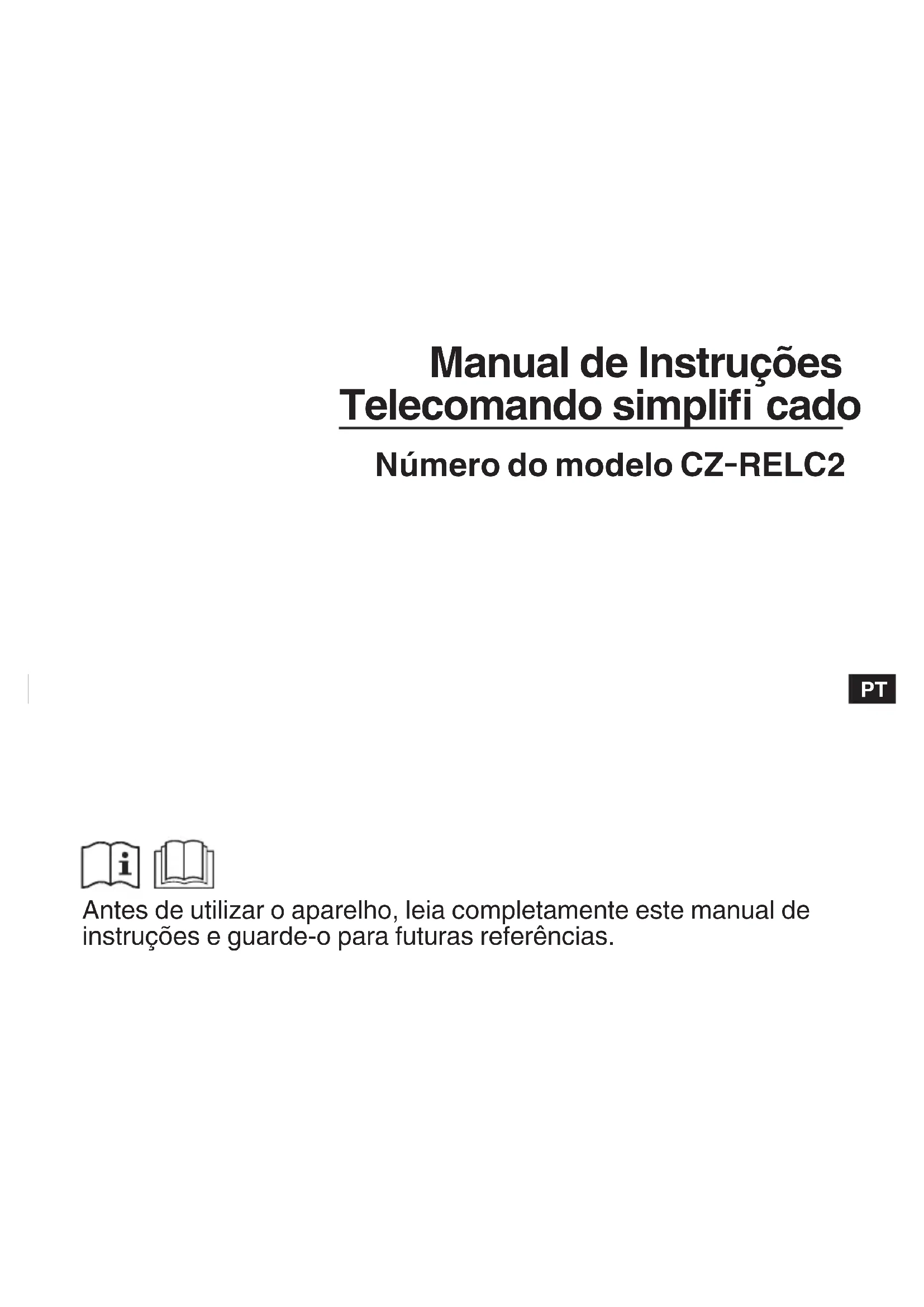

MANUAL DE UTILIZADOR CZRELC2 PANASONIC

Antes de utilizar o sistema, não se esqueça de ler estas “INSTRUÇÕES DE SEGURANÇA IMPORTANTES”. Depois de ler este manual, guarde-o em lugar adequado. Aviso Precauções de Utilização

• Não tocar nas tomadas com as mãos molhadas. Pode provocar choques eléctrico ou danos no aparelho de ar condicionado.

• Proteja o controlo remoto do contacto com a água. Pode provocar danos no aparelho.

• Interrompa o funcionamento do aparelho e desligue o aparelho da corrente eléctrica se detectar um cheiro invulgar ou outra anomalia. Se o aparelho funcionar permanentemente com uma avaria pode provocar choques eléctricos, incêndio e outros danos. Contacte o seu revendedor. Precauções de instalação

• Não instale por sua conta. A instalação deve sempre ser executada pelo seu fornecedor ou por um serviço profi ssional. A instalação incorrecta do aparelho por uma pessoa inexperiente pode provocar choques eléctricos ou incêndio.

• Utilize apenas aparelhos de ar condicionado especifi cados. Use única e exclusivamente os aparelhos de ar condicionado especifi cados pelo revendedor. Precauções sobre mudanças e reparações

• Não reparar. Nunca reparar o aparelho sozinho.

• Contacte o representante do aparelho antes de efectuar a deslocação do aparelho. Contacte o representante do seu aparelho ou um profi ssional especializado para deslocar e reinstalar o aparelho. A instalação incorrecta do aparelho por uma pessoa inexperiente pode provocar choques eléctricos ou incêndio.PT-2

Secção de Funcionamento A: Botão de operação ON/OFF Este botão é para ligar e desligar o aparelho de ar condicionado. B: Botão MODE Utilize este botão para seleccionar uma das cinco operações seguintes: (AUTO) : Utilizado para colocar automaticamente a operação de arrefecimento ou aquecimento. (Gama de temperatura: 17 ~ 27 °C) (HEAT) : Utilizado para operação normal de aquecimento. (Gama de temperatura: 16 ~ 26 °C) (DRY) : Utilizado para desumidifi car sem alterar a temperatura da habitação. (Gama de temperatura: 18 ~ 30 °C) (COOL) : Utilizado para operação normal de arrefecimento. (Gama de temperatura: 18 ~ 30 °C) (FAN) : Utilizado para utilização só da ventoinha, sem operação de aquecimento ou arrefecimento. D: Botão selector FAN SPEED C: Botões de ajuste da temperatura A: Botão de operação ON/OFF G: Botão TEST F: Sensor de temperatura (Interno) B: Botão MODE E: Botão FLAPPT-3 C: Botões de ajuste da temperatura

Pressione este botão para aumentar a temperatura seleccionada.

Pressione este botão para diminuir a temperatura seleccionada. D: Botão selector de FAN SPEED (AUTO) : O aparelho de ar condicionado decide automaticamente a velocidade da ventoinha. (HI.) : Alta velocidade da ventoinha (MED.) : Média velocidade da ventoinha (LO.) : Baixa velocidade da ventoinha E: Botão FLAP 1. Utilize este botão para ajustar a direcção do fl uxo de ar num ângulo específi co:

• No modo de arrefecimento ou desumidifi cação, se as placas estiverem viradas para baixo, pode formar-se condensação à volta da ventilação.

• Não move a placa com as mãos. F: Sensor de temperatura (Interno) Apesar de o sensor de temperatura na unidade interior detectar normalmente a temperatura, este sensor interno pode detectar a temperatura na proximidade da unidade de controlo remoto. Para maior informação contacte o concessionário onde fez a compra. (Não faça ajustes se estiver a utilizar controlo de grupo) G: Botão TEST PRECAUÇÃO Este botão só é utilizado para reparação e manutenção do aparelho de ar condicionado. Não utilize o botão TEST para operação normal. NOTA Ao premir qualquer botão, a retroiluminação do visor LCD acende-se durante 30 segundos.

• Sistema de controle de grupo signifi ca que um máximo de 8 unidades interiores podem ser controladas ao mesmo tempo com uma unidade de controle remoto.PT-4

2. NOMES E OPERAÇÕES (Continuação)

A: É afi xado para indicar que o controlador do sistema está a ser utilizado para controlo. Quando o indicator está a piscar no visor, a operação não é aceite pelo controlador do sistema.
