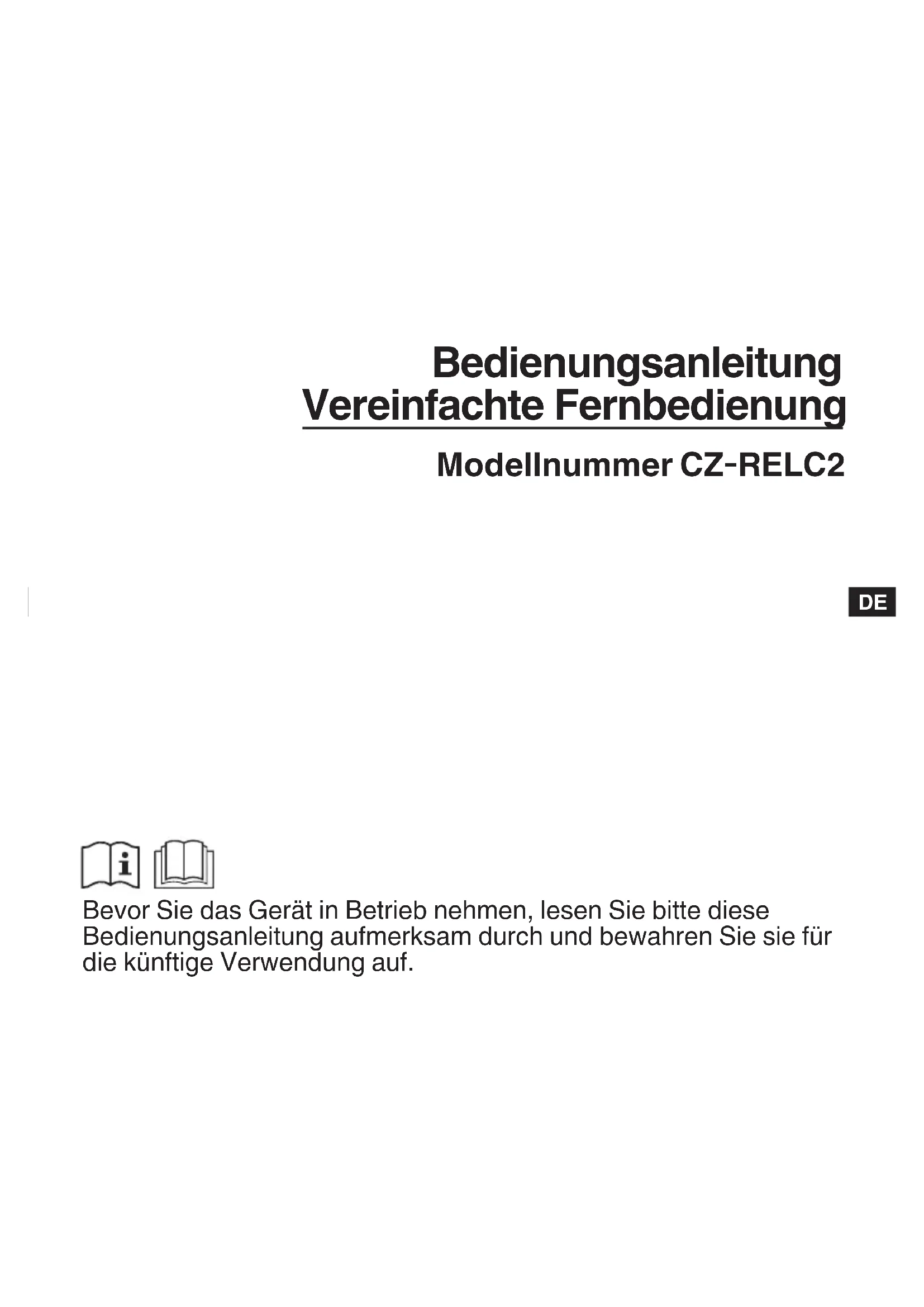

BEDIENUNGSANLEITUNG CZRELC2 PANASONIC

1. WICHTIGE SICHERHEITSHINWEISE ...... DE-1 2.

BEZEICHNUNGEN UND FUNKTIONEN

1. WICHTIGE SICHERHEITSHINWEISE

Lesen Sie vor dem Gebrauch des Systems unbedingt diesen Abschnitt „WICHTIGE SICHERHEITSHINWEISE“. Bewahren Sie diese Anleitung an einem geeigneten Ort auf, nachdem Sie sie gelesen haben. Warnhinweisen Hinweise vor dem Gebrauch

• Berühren Sie keine Tasten mit nassen Händen. Es könnten Stromschläge entstehen und das System könnte beschädigt werden.

• Bringen Sie die Fernbedienung nicht mit Wasser in Kontakt. Das System könnte beschädigt werden.

• Halten Sie das System an und schalten Sie den Strom ab, wenn ungewöhnliche Gerüche oder andere nicht ordnungsgemäße Vorgänge auftreten sollten. Sollten Sie das System trotz einer Störung weiter benutzen, können Stromschläge, Feuer und Schäden am System verursacht werden. Kontaktieren Sie Ihren Fachhändler. Vorsichtsmaßnahmen bei der Installation

• Nicht selbst installieren. Die Installation sollte stets von Ihrem Händler oder einem Fachkundendienst vorgenommen werden. Eine nicht fachgerecht ausgeführte Installation oder Verkabelung kann Stromschlag oder Brand verursachen.

• Nur die aufgeführten Klimaanlagen verwenden. Verwenden Sie nur die von dem Händler vorgeschriebenen Klimaanlagen. Hinweise für die Neuinstallation und die Reparatur

• Führen Sie keine Reparaturen durch. Versuchen Sie nie, das System selbst zu reparieren.

• Kontaktieren Sie Ihren Fachhändler, bevor Sie das System neu installieren. Kontaktieren Sie Ihren Fachhändler oder eine professionelle Reparaturwerkstatt, wenn Sie das System umstellen oder neu installieren möchten.Eine nicht fachgerecht ausgeführte Installation kann einen Stromschlag oder Brand verursachen.DE-2

2. BEZEICHNUNGEN UND FUNKTIONEN

Bedienung A: Betriebstaste (ON/OFF) Diese Taste dient zum Ein- und Ausschalten des Klimagerätes. B: Betriebsarten- Wahltaste (MODE) Mit dieser Taste kann zwischen den folgenden fünf Betriebsarten gewählt werden: (AUTO) : Für automatischen Kühl- oder Heizbetrieb. (Temperaturbereich: 17 °C bis 27 °C) (HEAT) : Für normalen Heizbetrieb. (Temperaturbereich: 16 °C bis 26 °C) (DRY) : Für Entfeuchten ohne Änderung der Raumtemperatur. (Temperaturbereich: 18 °C bis 30 °C) (COOL) : Für normalen Kühlbertrieb. (Temperaturbereich: 18 °C bis 30 °C) (FAN) : Das Klimagerät arbeitet nur als Luftumwälzgebläse (ohne Kühl- oder Heizbetrieb). D: Gebläsedrehzahl- Wahltaste (FAN SPEED) C: Temperatur-Einstelltasten A: Betriebstaste (ON/OFF) G: Testtaste (TEST) F: Temperatursensor (intern) B: Betriebsarten-Wahltaste (MODE) E: Klappentaste (FLAP)DE-3 C: Temperatur- Einstelltasten

Diese Taste drücken, um die eingestellte Temperatur zu erhöhen.

Diese Taste drücken, um die eingestellte Temperatur zu verringern. D: Gebläsedrehzahl- WahItaste (FAN SPEED) (AUTO) : Die Gebläsedrehzahl wird automatisch festgelegt. (HI.) : Hohe Drehzahl (MED.) : Mittlere Drehzahl (LO.) : Niedrige Drehzahl E: Klappentaste (FLAP) 1. Mit dieser Taste kann die Luftstromrichtung auf einen gewünschten Winkel eingestellt werden.

• In den Betriebsarten für Kühlen und Entfeuchten kann sich Kondenswasser bilden und aus dem Luftauslaß tropfen, wenn die Klappen abwärts gerichtet sind.

• Die Klappen nicht von Hand verstellen. F: Temperatursensor (intern) Während der in die Inneneinheit eingebaute Temperatursensor normalerweise die Temperatur erfaßt, kann dieser interne Temperatursensor die Temperatur in der Nähe der Fernbedienung erfassen. Weitere Informationen hierzu sind vom Fachhändler erhältlich. (Bei Verwendung der Gruppensteuerung keinerlei Einstellungen vornehmen.) G: Testtaste (TEST) VORSICHT Diese Taste dient nur zur Wartung des Klimagerätes. Die Taste TEST auf keinen Fall für normalen Betrieb benutzen! ZUR BEACHTUNG Wenn eine beliebige Taste gedrückt wird, leuchtet die Hintergrundbeleuchtung des LCD-Displays 30 Sekunden lang.

• Bei Gruppensteuerung handelt es sich um die gleichzeitige Ansteuerung von bis zu 8 Inneneinheiten über eine einzige Fernbedienung.DE-4

2. BEZEICHNUNGEN UND FUNKTIONEN (Fortsetzung)

A: Diese Anzeige erscheint, wenn das System-Steuergerät zur Ansteuerung des Klimagerätes verwendet wird. Bei blinkender Anzeige wird die Betätigung der betreff enden Funktionstaste nicht vom System-Steuergerät akzeptiert. B: Die Anzeige erscheint, wenn sich das Gerät in der Heizbereitschafts-Betriebsart befi ndet. C: Hier wird die aktuelle Temperatureinstellung angezeigt. D: Hier werden bei Auftreten eines Fehlerzustands Alarmmeldungen angezeigt. E: Diese Anzeige erscheint bei Verwendung des in die Fernbedienung eingebauten Temperatursensors. F: Diese Anzeige erscheint nur bei Auftreten einer Funktionsstörung des Klimagerätes. G: Die momentan gewählte Einstellung der Gebläsedrehzahl (FAN SPEED) wird angezeigt. H: Nach Drücken der Testtaste (TEST) erscheint die TEST-Anzeige. I: Die momentan gewählte Betriebsart wird angezeigt.IT Istruzioni per l’uso Telecomando semplifi cato Prima di utilizzare l’unità, leggere a fondo queste istruzioni per l’uso e conservarle come riferimento futuro. No. del modello CZ-RELC2IT-1
